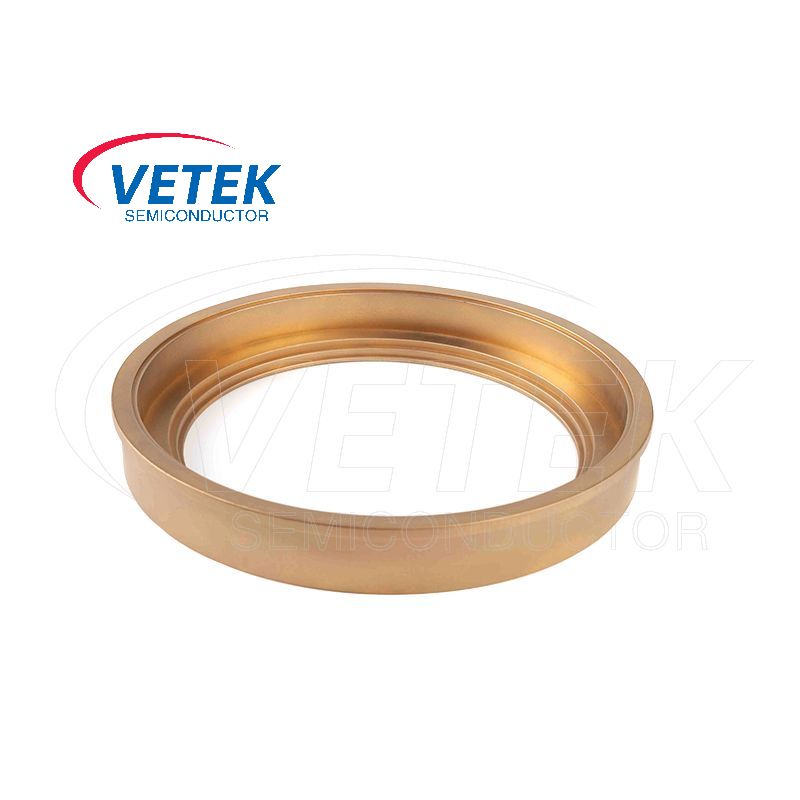

CVD TAC Lớp phủ Wafer

Trong quá trình sản xuất chất bán dẫn, chất bán dẫn VetekCVD TAC Lớp phủ Waferlà một khay được sử dụng để mang theo tấm wafer. Sản phẩm này sử dụng quy trình lắng đọng hơi hóa học (CVD) để phủ một lớp phủ TAC trên bề mặt củaChất nền mang wafer. Lớp phủ này có thể cải thiện đáng kể quá trình oxy hóa và chống ăn mòn của chất mang wafer, đồng thời giảm ô nhiễm hạt trong quá trình xử lý. Nó là một thành phần quan trọng trong xử lý chất bán dẫn.

Thỏa thuận của chất bán dẫnCVD TAC Lớp phủ Waferbao gồm một cơ chất và mộtlớp phủ cacbua tantalum (TAC).

Độ dày của lớp phủ cacbua tantalum thường nằm trong phạm vi 30 micron và TAC có điểm nóng chảy cao tới 3,880 ° C trong khi cung cấp sự ăn mòn và chống mòn tuyệt vời, trong số các tính chất khác.

Vật liệu cơ sở của nhà cung cấp được làm bằng than chì tinh khiết cao hoặcCarbide silicon (sic), và sau đó một lớp TAC (độ cứng Knoop lên đến 2000hk) được phủ trên bề mặt thông qua quá trình CVD để cải thiện khả năng chống ăn mòn và cường độ cơ học.

Trong quá trình wafer, chất bán dẫn vetekCVD TAC Lớp phủ WaferCó thể đóng các vai trò quan trọng sau:

1. Bảo vệ wafer

Bảo vệ vật lý Người vận chuyển phục vụ như một rào cản vật lý giữa các nguồn thiệt hại cơ học bên ngoài và bên ngoài. Khi các tấm wafer được chuyển giữa các thiết bị chế biến khác nhau, chẳng hạn như giữa buồng lắng đọng hóa chất (CVD) và một công cụ khắc, chúng dễ bị trầy xước và tác động. CVD TAC Lớp Wafer Wafer có bề mặt tương đối cứng và mịn, có thể chịu được lực xử lý bình thường và ngăn chặn sự tiếp xúc trực tiếp giữa các đối tượng wafer và thô hoặc sắc nét, do đó làm giảm nguy cơ thiệt hại vật lý cho các tấm wafer.

Bảo vệ hóa học TAC có độ ổn định hóa học tuyệt vời. Trong các bước xử lý hóa học khác nhau trong quá trình wafer, chẳng hạn như khắc ướt hoặc làm sạch hóa học, lớp phủ CVD TAC có thể ngăn các tác nhân hóa học tiếp xúc trực tiếp với vật liệu chất mang. Điều này bảo vệ chất mang wafer khỏi ăn mòn và tấn công hóa học, đảm bảo rằng không có chất gây ô nhiễm nào được giải phóng khỏi chất mang lên các tấm wafer, do đó duy trì tính toàn vẹn của hóa học bề mặt wafer.

2. Hỗ trợ và căn chỉnh

Hỗ trợ ổn định của nhà cung cấp wafer cung cấp một nền tảng ổn định cho các tấm wafer. Trong các quá trình mà các tấm wafer phải chịu điều trị nhiệt độ cao hoặc môi trường áp suất cao, chẳng hạn như trong lò nhiệt độ cao để ủ, chất mang phải có thể hỗ trợ đồng đều để ngăn chặn sự cong vênh hoặc nứt nẻ của wafer. Thiết kế thích hợp và lớp phủ TAC chất lượng cao của chất mang đảm bảo phân phối ứng suất đồng đều trên wafer, duy trì độ phẳng và tính toàn vẹn cấu trúc của nó.

Căn chỉnh chính xác căn chỉnh chính xác là rất quan trọng cho các quá trình in thạch bản và lắng đọng khác nhau. Hãng vận chuyển wafer được thiết kế với các tính năng căn chỉnh chính xác. Lớp phủ TAC giúp duy trì độ chính xác kích thước của các tính năng căn chỉnh này theo thời gian, ngay cả sau nhiều lần sử dụng và tiếp xúc với các điều kiện xử lý khác nhau. Điều này đảm bảo rằng các tấm wafer được định vị chính xác trong thiết bị xử lý, cho phép tạo mẫu chính xác và xếp lớp vật liệu bán dẫn trên bề mặt wafer.

3. Truyền nhiệt

Phân phối nhiệt đồng đều trong nhiều quá trình wafer, chẳng hạn như quá trình oxy hóa nhiệt và CVD, kiểm soát nhiệt độ chính xác là rất cần thiết. CVD TAC Lớp phủ wafer có đặc tính dẫn nhiệt tốt. Nó có thể chuyển đều nhiệt sang wafer trong các hoạt động sưởi ấm và loại bỏ nhiệt trong các quá trình làm mát. Sự truyền nhiệt đồng nhất này giúp giảm độ dốc nhiệt độ trên wafer, giảm thiểu các ứng suất nhiệt có thể gây ra khiếm khuyết trong các thiết bị bán dẫn được chế tạo trên wafer.

Hiệu quả truyền nhiệt tăng cường, lớp phủ TAC có thể cải thiện nhiệt tổng thể - Đặc điểm truyền của chất mang wafer. So với các tàu sân bay hoặc chất mang không tráng bằng các lớp phủ khác, bề mặt lớp phủ TAC có thể có bề mặt thuận lợi hơn - năng lượng và kết cấu để trao đổi nhiệt với môi trường xung quanh và chính wafer. Điều này dẫn đến truyền nhiệt hiệu quả hơn, có thể rút ngắn thời gian xử lý và cải thiện hiệu quả sản xuất của quy trình sản xuất wafer.

4. Kiểm soát ô nhiễm

Các thuộc tính thấp hơn so với lớp phủ TAC thường thể hiện hành vi vượt trội thấp, điều này rất quan trọng trong môi trường sạch của quá trình chế tạo wafer. Việc vượt qua các chất dễ bay hơi từ chất mang wafer có thể làm ô nhiễm bề mặt wafer và môi trường xử lý, dẫn đến lỗi thiết bị và giảm năng suất. Bản chất thấp hơn của lớp phủ CVD TAC đảm bảo rằng chất mang không đưa các chất gây ô nhiễm không mong muốn vào quy trình, duy trì các yêu cầu độ tinh khiết cao của sản xuất chất bán dẫn.

Hạt - Bề mặt tự do Bản chất mịn và đồng nhất của lớp phủ CVD TAC làm giảm khả năng tạo ra hạt trên bề mặt sóng mang. Các hạt có thể tuân thủ wafer trong quá trình xử lý và gây ra khiếm khuyết trong các thiết bị bán dẫn. Bằng cách giảm thiểu việc tạo hạt, chất mang wafer phủ TAC giúp cải thiện độ sạch của quy trình sản xuất wafer và tăng năng suất sản phẩm.

Lớp phủ cacbua tantalum (TAC) trên mặt cắt bằng kính hiển vi:

Tính chất vật lý cơ bản của lớp phủ CVD TAC：

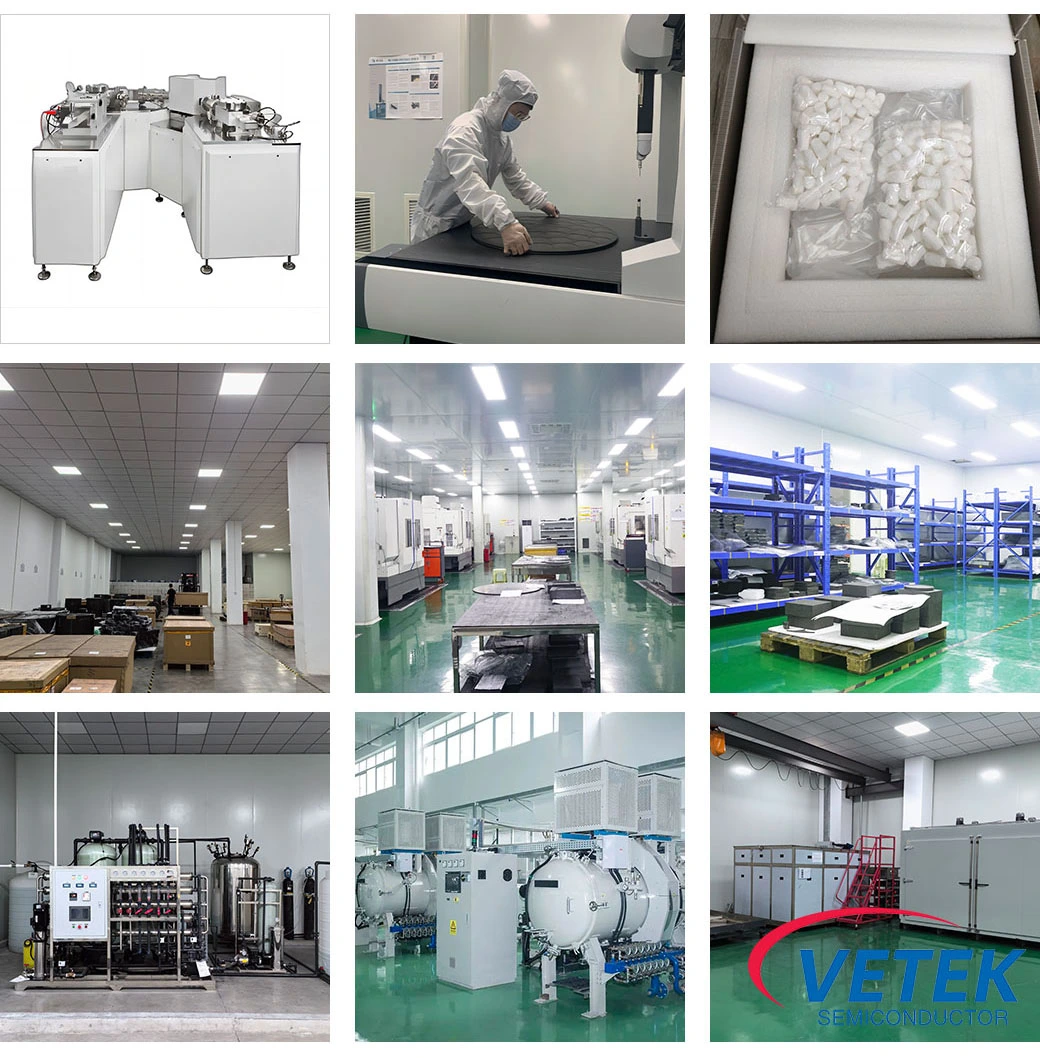

Nó bán dẫnCác cửa hàng sản xuất tàu sân bay CVD TAC TACE:
