Thuyền than chì Veteksemian dành cho PECVD được gia công chính xác từ than chì có độ tinh khiết cao và được thiết kế đặc biệt cho các quá trình lắng đọng hơi hóa học tăng cường bằng plasma. Tận dụng sự hiểu biết sâu sắc của chúng tôi về vật liệu trường nhiệt bán dẫn và khả năng gia công chính xác, chúng tôi cung cấp thuyền than chì có độ ổn định nhiệt vượt trội, độ dẫn điện tuyệt vời và tuổi thọ lâu dài. Những chiếc thuyền này được thiết kế để đảm bảo sự lắng đọng màng mỏng có độ đồng đều cao trên mọi tấm wafer trong môi trường quy trình PECVD đòi hỏi khắt khe, cải thiện hiệu suất và năng suất quy trình.

Vòng than chì phủ CVD TaC của Veteksemiaon được thiết kế để đáp ứng nhu cầu khắc nghiệt về xử lý tấm bán dẫn. Bằng cách sử dụng công nghệ lắng đọng hơi hóa học (CVD), lớp phủ Tantalum Carbide (TaC) dày đặc và đồng nhất được áp dụng cho chất nền than chì có độ tinh khiết cao, đạt được độ cứng đặc biệt, khả năng chống mài mòn và độ trơ hóa học. Trong chế tạo chất bán dẫn, Vòng than chì được phủ CVD TaC được sử dụng rộng rãi trong các buồng tăng trưởng MOCVD, khắc, khuếch tán và epiticular, đóng vai trò là thành phần cấu trúc hoặc bịt kín quan trọng cho các chất mang bán dẫn, chất nhạy cảm và cụm che chắn. Rất mong nhận được sự tư vấn thêm của bạn.

Vòng than chì được phủ TaC xốp do VETEK sản xuất sử dụng chất nền than chì xốp nhẹ và được phủ một lớp phủ cacbua tantalum có độ tinh khiết cao, có khả năng chống chịu nhiệt độ cao, khí ăn mòn và xói mòn plasma tuyệt vời

Mái chèo đúc hẫng bằng silicon cacbua của Veteksemiaon được thiết kế để xử lý tấm bán dẫn tiên tiến trong sản xuất chất bán dẫn. Được làm bằng SiC có độ tinh khiết cao, nó mang lại độ ổn định nhiệt vượt trội, độ bền cơ học vượt trội và khả năng chống chịu tuyệt vời với nhiệt độ cao và môi trường ăn mòn. Những tính năng này đảm bảo xử lý tấm wafer chính xác, kéo dài tuổi thọ và hiệu suất đáng tin cậy trong các quy trình như MOCVD, epit Wax và khuếch tán. Chào mừng bạn đến tham khảo ý kiến.

Đầu kẹp chân không bằng gốm Veteksemian SiC dành cho wafer được thiết kế để mang lại độ chính xác và độ tin cậy đặc biệt trong xử lý wafer bán dẫn. Được sản xuất từ ​​cacbua silic có độ tinh khiết cao, nó đảm bảo tính dẫn nhiệt, kháng hóa chất tuyệt vời và độ bền cơ học vượt trội, khiến nó trở nên lý tưởng cho các ứng dụng đòi hỏi khắt khe như khắc axit, lắng đọng và in thạch bản. Bề mặt siêu phẳng của nó đảm bảo hỗ trợ wafer ổn định, giảm thiểu khuyết tật và cải thiện năng suất quy trình. mâm cặp chân không này là sự lựa chọn đáng tin cậy để xử lý tấm bán dẫn hiệu suất cao.

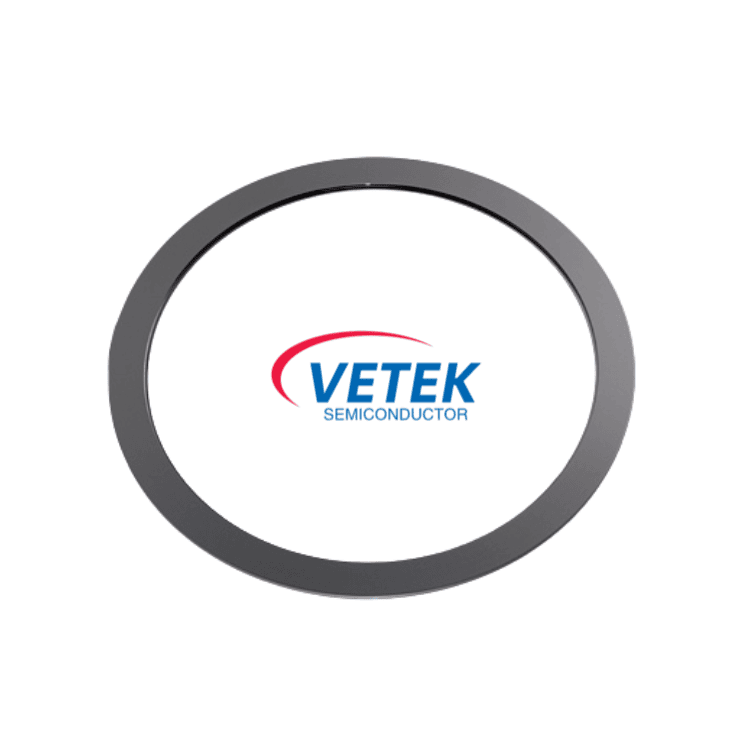

Vòng lấy nét SiC rắn của Veteksemi cải thiện đáng kể tính đồng nhất của quá trình khắc và độ ổn định của quy trình bằng cách kiểm soát chính xác điện trường và luồng không khí ở rìa wafer. Nó được sử dụng rộng rãi trong các quy trình khắc chính xác cho silicon, chất điện môi và vật liệu bán dẫn hỗn hợp, đồng thời là thành phần chính để đảm bảo năng suất sản xuất hàng loạt và vận hành thiết bị đáng tin cậy lâu dài.
