Quy trình epitaxy SiC

Lớp phủ cacbua độc đáo của VeTek Semiconductor cung cấp khả năng bảo vệ vượt trội cho các bộ phận than chì trong Quy trình Epit Wax SiC để xử lý các vật liệu bán dẫn tổng hợp và bán dẫn đòi hỏi khắt khe. Kết quả là tuổi thọ của thành phần than chì được kéo dài, bảo toàn tính năng cân bằng hóa học của phản ứng, ức chế sự di chuyển tạp chất đối với các ứng dụng tăng trưởng tinh thể và epitaxy, dẫn đến tăng năng suất và chất lượng.


Lớp phủ cacbua tantalum (TaC) của chúng tôi bảo vệ các thành phần lò phản ứng và lò phản ứng quan trọng ở nhiệt độ cao (lên đến 2200°C) khỏi amoniac nóng, hydro, hơi silicon và kim loại nóng chảy. VeTek Semiconductor có nhiều khả năng xử lý và đo lường than chì để đáp ứng các yêu cầu tùy chỉnh của bạn, vì vậy chúng tôi có thể cung cấp lớp phủ trả phí hoặc dịch vụ đầy đủ, với đội ngũ kỹ sư chuyên gia của chúng tôi sẵn sàng thiết kế giải pháp phù hợp cho bạn và ứng dụng cụ thể của bạn .


Tinh thể bán dẫn phức hợp

VeTek Semiconductor có thể cung cấp lớp phủ TaC đặc biệt cho nhiều thành phần và vật mang khác nhau. Thông qua quy trình phủ hàng đầu trong ngành của VeTek Semiconductor, lớp phủ TaC có thể đạt được độ tinh khiết cao, độ ổn định ở nhiệt độ cao và khả năng kháng hóa chất cao, nhờ đó cải thiện chất lượng sản phẩm của các lớp tinh thể TaC/GaN) và lớp EPl, đồng thời kéo dài tuổi thọ của các thành phần lò phản ứng quan trọng.


Chất cách nhiệt

Các thành phần tăng trưởng tinh thể SiC, GaN và AlN bao gồm nồi nấu kim loại, giá đỡ hạt giống, bộ làm lệch hướng và bộ lọc. Các bộ phận lắp ráp công nghiệp bao gồm các bộ phận làm nóng bằng điện trở, vòi phun, vòng chắn và thiết bị hàn, các bộ phận lò phản ứng CVD epiticular GaN và SiC bao gồm các chất mang wafer, khay vệ tinh, đầu vòi hoa sen, nắp và bệ, các bộ phận MOCVD.


Mục đích:

 ● Chất mang wafer LED (Điốt phát sáng)

● Bộ thu ALD(Bán dẫn)

● Cơ quan tiếp nhận EPI (Quy trình Epitaxy SiC)


So sánh lớp phủ SiC và lớp phủ TaC:

SiC TaC
Các tính năng chính Độ tinh khiết cực cao, kháng Plasma tuyệt vời Độ ổn định nhiệt độ cao tuyệt vời (phù hợp quy trình nhiệt độ cao)
độ tinh khiết >99,9999% >99,9999%
Mật độ (g/cm3) 3.21 15
Độ cứng (kg/mm2) 2900-3300 6,7-7,2
Điện trở suất [Ωcm] 0,1-15.000 <1
Độ dẫn nhiệt (W/m-K) 200-360 22
Hệ số giãn nở nhiệt (10-6/oC) 4,5-5 6.3
Ứng dụng Thiết bị bán dẫn Đồ gá gốm (Vòng lấy nét, Đầu vòi hoa sen, Tấm wafer giả) SiC Tăng trưởng tinh thể đơn, Epi, UV LED


View as

CVD TAC Vòng dẫn hướng dẫn ba cánh

CVD TAC Vòng dẫn hướng dẫn ba cánh

Chất bán dẫn Vetek đã trải qua nhiều năm phát triển công nghệ và đã thành thạo công nghệ quy trình hàng đầu của lớp phủ CVD TAC. Vòng dẫn hướng dẫn ba cánh được phủ CVD TAC là một trong những sản phẩm phủ CVD TAC trưởng thành nhất của Vetek và là một thành phần quan trọng để chuẩn bị các tinh thể SIC bằng phương pháp PVT. Với sự giúp đỡ của chất bán dẫn Vetek, tôi tin rằng sản xuất SIC Crystal của bạn sẽ mượt mà và hiệu quả hơn.

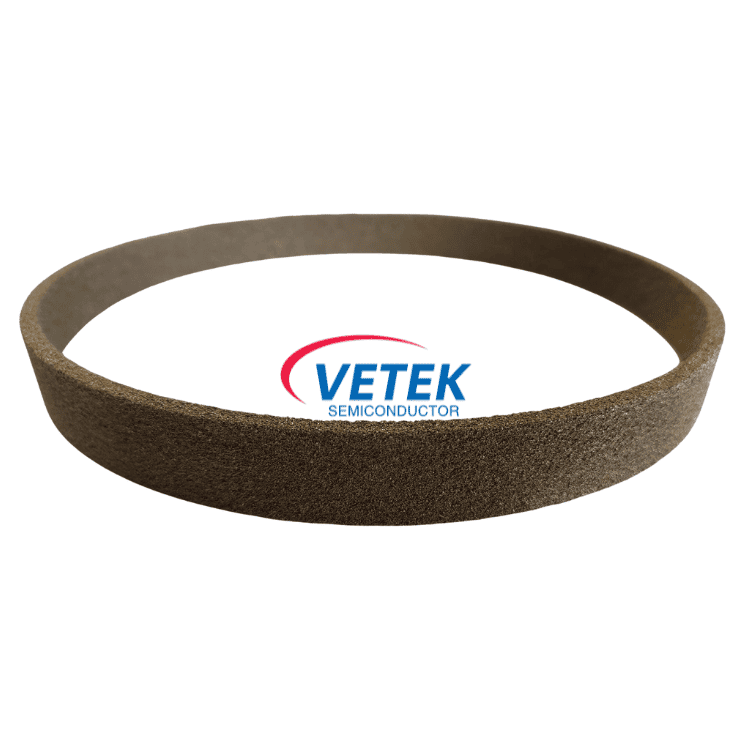

Tantalum cacbua phủ than chì xốp

Tantalum cacbua phủ than chì xốp

Than chì xốp phủ Tantalum Carbide là sản phẩm không thể thiếu trong quá trình xử lý chất bán dẫn, đặc biệt là trong quá trình phát triển tinh thể SIC. Sau khi liên tục đầu tư vào R&D và nâng cấp công nghệ, chất lượng sản phẩm Graphite xốp phủ TaC của VeTek Semiconductor đã giành được sự đánh giá cao từ khách hàng Châu Âu và Châu Mỹ. Chào mừng bạn đến tư vấn thêm.

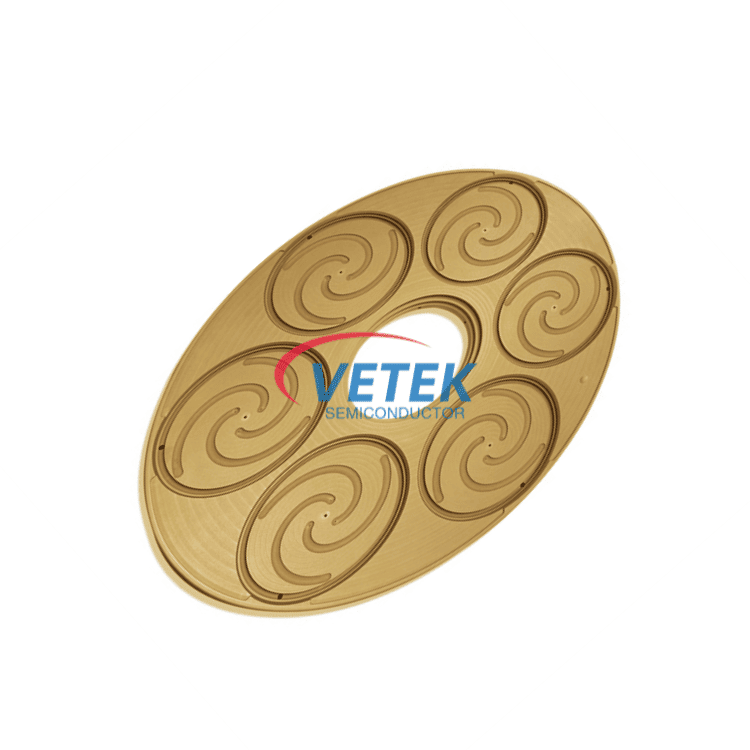

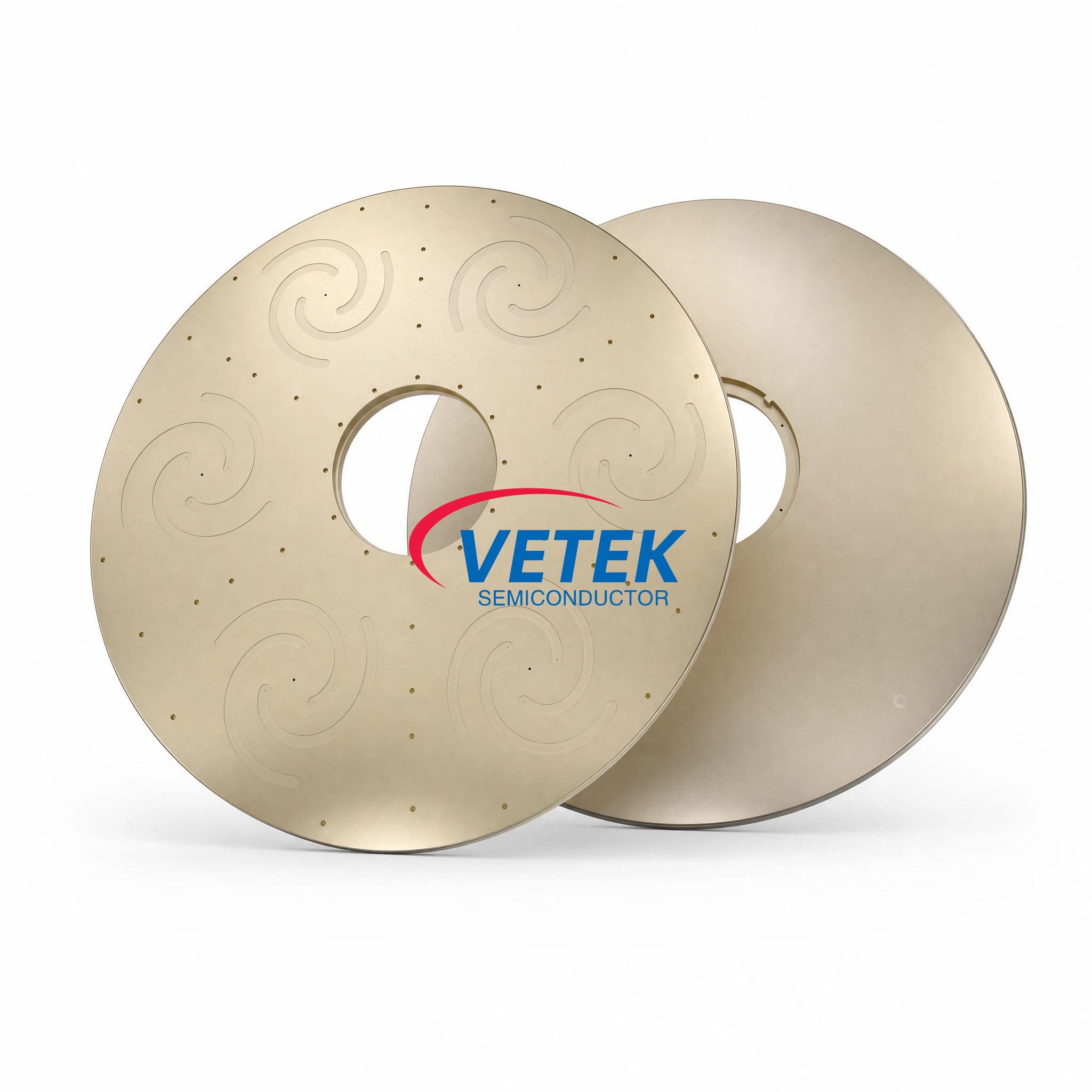

Lớp phủ CVD TaC chất nhạy cảm epiticular SiC hành tinh

Lớp phủ CVD TaC chất nhạy cảm epiticular SiC hành tinh

CVD TAC Lớp phủ hành tinh SiC Epiticular Mensceptor là một trong những thành phần cốt lõi của lò phản ứng hành tinh MOCVD. Thông qua bộ nhớ phân tử sic hành tinh CVD TAC, các quỹ đạo đĩa lớn và đĩa nhỏ quay và mô hình dòng chảy ngang được mở rộng thành các máy đa chip -chip máy và lợi thế chi phí sản xuất của máy đa chip.Vetek Semiconductor có thể cung cấp cho khách hàng các loại cảm ứng CVD TAC Lớp phủ CVD TAC tùy chỉnh cao. Nếu bạn cũng muốn làm một lò MOCVD hành tinh như Aixtron, hãy đến với chúng tôi!
Gan Epitaxy Undertaker

Gan Epitaxy Undertaker

Vetek S bán dẫn là một công ty Trung Quốc là nhà sản xuất và nhà cung cấp của Gan Epitaxor. Chúng tôi đã làm việc trong ngành công nghiệp bán dẫn như lớp phủ cacbua silicon và bộ nhớ epitaxy GaN trong một thời gian dài. Chúng tôi có thể cung cấp cho bạn các sản phẩm tuyệt vời và giá cả thuận lợi. Bán dẫn Vetek mong muốn trở thành đối tác lâu dài của bạn.
Tac phủ wafer M cảm

Tac phủ wafer M cảm

Vetek bán dẫn TAC phủ wafer là một khay than chì được phủ bằng cacbua tantalum cho tăng trưởng epiticular cacbua silicon để cải thiện chất lượng và hiệu suất của wafer. Vetek được chọn vì công nghệ lớp phủ tiên tiến và các giải pháp bền bỉ để đảm bảo kết quả epitaxy tuyệt vời và tuổi thọ mở rộng, chào đón các yêu cầu tiếp theo của bạn.
Nhẫn hướng dẫn lớp phủ TAC

Nhẫn hướng dẫn lớp phủ TAC

Là nhà sản xuất hàng đầu các sản phẩm của Nhẫn Lớp phủ TAC ở Trung Quốc, các vòng hướng dẫn phủ TAC bán dẫn Vetek là các thành phần quan trọng trong thiết bị MOCVD, đảm bảo phân phối khí chính xác và ổn định trong quá trình tăng trưởng epiticular và là một vật liệu không thể thiếu trong tăng trưởng epit trục bán dẫn. Chào mừng bạn đến tham khảo ý kiến ​​chúng tôi.
Là một nhà sản xuất và nhà cung cấp chuyên nghiệp Quy trình epitaxy SiC tại Trung Quốc, chúng tôi có nhà máy riêng của chúng tôi. Cho dù bạn cần các dịch vụ tùy chỉnh để đáp ứng các nhu cầu cụ thể của khu vực của bạn hoặc muốn mua nâng cao và bền Quy trình epitaxy SiC được thực hiện tại Trung Quốc, bạn có thể để lại cho chúng tôi một tin nhắn.
