Quy trình epitaxy SiC

Lớp phủ cacbua độc đáo của VeTek Semiconductor cung cấp khả năng bảo vệ vượt trội cho các bộ phận than chì trong Quy trình Epit Wax SiC để xử lý các vật liệu bán dẫn tổng hợp và bán dẫn đòi hỏi khắt khe. Kết quả là tuổi thọ của thành phần than chì được kéo dài, bảo toàn tính năng cân bằng hóa học của phản ứng, ức chế sự di chuyển tạp chất đối với các ứng dụng tăng trưởng tinh thể và epitaxy, dẫn đến tăng năng suất và chất lượng.


Lớp phủ cacbua tantalum (TaC) của chúng tôi bảo vệ các thành phần lò phản ứng và lò phản ứng quan trọng ở nhiệt độ cao (lên đến 2200°C) khỏi amoniac nóng, hydro, hơi silicon và kim loại nóng chảy. VeTek Semiconductor có nhiều khả năng xử lý và đo lường than chì để đáp ứng các yêu cầu tùy chỉnh của bạn, vì vậy chúng tôi có thể cung cấp lớp phủ trả phí hoặc dịch vụ đầy đủ, với đội ngũ kỹ sư chuyên gia của chúng tôi sẵn sàng thiết kế giải pháp phù hợp cho bạn và ứng dụng cụ thể của bạn .


Tinh thể bán dẫn phức hợp

VeTek Semiconductor có thể cung cấp lớp phủ TaC đặc biệt cho nhiều thành phần và vật mang khác nhau. Thông qua quy trình phủ hàng đầu trong ngành của VeTek Semiconductor, lớp phủ TaC có thể đạt được độ tinh khiết cao, độ ổn định ở nhiệt độ cao và khả năng kháng hóa chất cao, nhờ đó cải thiện chất lượng sản phẩm của các lớp tinh thể TaC/GaN) và lớp EPl, đồng thời kéo dài tuổi thọ của các thành phần lò phản ứng quan trọng.


Chất cách nhiệt

Các thành phần tăng trưởng tinh thể SiC, GaN và AlN bao gồm nồi nấu kim loại, giá đỡ hạt giống, bộ làm lệch hướng và bộ lọc. Các bộ phận lắp ráp công nghiệp bao gồm các bộ phận làm nóng bằng điện trở, vòi phun, vòng chắn và thiết bị hàn, các bộ phận lò phản ứng CVD epiticular GaN và SiC bao gồm các chất mang wafer, khay vệ tinh, đầu vòi hoa sen, nắp và bệ, các bộ phận MOCVD.


Mục đích:

 ● Chất mang wafer LED (Điốt phát sáng)

● Bộ thu ALD(Bán dẫn)

● Cơ quan tiếp nhận EPI (Quy trình Epitaxy SiC)


So sánh lớp phủ SiC và lớp phủ TaC:

SiC TaC
Các tính năng chính Độ tinh khiết cực cao, kháng Plasma tuyệt vời Độ ổn định nhiệt độ cao tuyệt vời (phù hợp quy trình nhiệt độ cao)
độ tinh khiết >99,9999% >99,9999%
Mật độ (g/cm3) 3.21 15
Độ cứng (kg/mm2) 2900-3300 6,7-7,2
Điện trở suất [Ωcm] 0,1-15.000 <1
Độ dẫn nhiệt (W/m-K) 200-360 22
Hệ số giãn nở nhiệt (10-6/oC) 4,5-5 6.3
Ứng dụng Thiết bị bán dẫn Đồ gá gốm (Vòng lấy nét, Đầu vòi hoa sen, Tấm wafer giả) SiC Tăng trưởng tinh thể đơn, Epi, UV LED


View as

Nồi nấu kim loại phủ CVD TaC

Nồi nấu kim loại phủ CVD TaC

VeTek Semiconductor là nhà sản xuất chuyên nghiệp và dẫn đầu về các sản phẩm Nồi nấu kim loại phủ CVD TaC tại Trung Quốc. Lớp phủ CVD TaC Crucible được làm từ lớp phủ tantalum carbon (TaC). Lớp phủ carbon tantalum được phủ đều trên bề mặt nồi nấu kim loại thông qua quá trình lắng đọng hơi hóa học (CVD) để tăng cường khả năng chịu nhiệt và chống ăn mòn. Nó là một công cụ vật liệu được sử dụng đặc biệt trong môi trường khắc nghiệt ở nhiệt độ cao. Chào mừng bạn tư vấn thêm.
CVD TAC Lớp phủ Wafer

CVD TAC Lớp phủ Wafer

Là một nhà sản xuất sản phẩm và nhà máy sản xuất chất mang wafer CVD TAC chuyên nghiệp tại Trung Quốc, Vetek S bán dẫn CVD TAC Coating Wafer Carrier là một công cụ mang wafer được thiết kế đặc biệt cho môi trường có nhiệt độ cao và ăn mòn trong sản xuất chất bán dẫn. và CVD TAC Lớp phủ wafer mang trọng lượng cơ học cao, khả năng chống ăn mòn tuyệt vời và độ ổn định nhiệt, cung cấp sự đảm bảo cần thiết cho việc sản xuất các thiết bị bán dẫn chất lượng cao. Các câu hỏi tiếp theo của bạn được hoan nghênh.
Máy sưởi lớp phủ TaC

Máy sưởi lớp phủ TaC

Thiết bị gia nhiệt lớp phủ TaC bán dẫn VeTek có nhiệt độ nóng chảy cực cao (khoảng 3880°C). Điểm nóng chảy cao cho phép nó hoạt động ở nhiệt độ cực cao, đặc biệt là trong sự phát triển của các lớp epiticular gallium nitride (GaN) trong quá trình lắng đọng hơi hóa học hữu cơ kim loại (MOCVD). VeTek Semiconductor cam kết cung cấp cho khách hàng các giải pháp sản phẩm tùy chỉnh. Chúng tôi mong muốn được nghe từ bạn.
Lớp phủ CVD TAC

Lớp phủ CVD TAC

VeTek Semiconductor là nhà sản xuất sản phẩm Lớp phủ CVD TAC hàng đầu Trung Quốc. Trong nhiều năm, chúng tôi đã tập trung vào các sản phẩm Lớp phủ CVD TAC khác nhau như lớp phủ CVD TaC, Vòng phủ CVD TaC. VeTek Semiconductor hỗ trợ các dịch vụ sản phẩm tùy chỉnh và giá sản phẩm hài lòng, đồng thời mong nhận được sự tư vấn thêm của bạn.
Tac phủ Chuck

Tac phủ Chuck

Với khả năng chịu nhiệt độ cao, độ trơ hóa học và hiệu suất tuyệt vời, các mucks phủ TAC của chất bán dẫn Vetek được thiết kế cho các lò bán dẫn. Chúng tôi tin rằng các sản phẩm của chúng tôi có thể mang lại cho bạn các giải pháp sản phẩm công nghệ và chất lượng nâng cao.

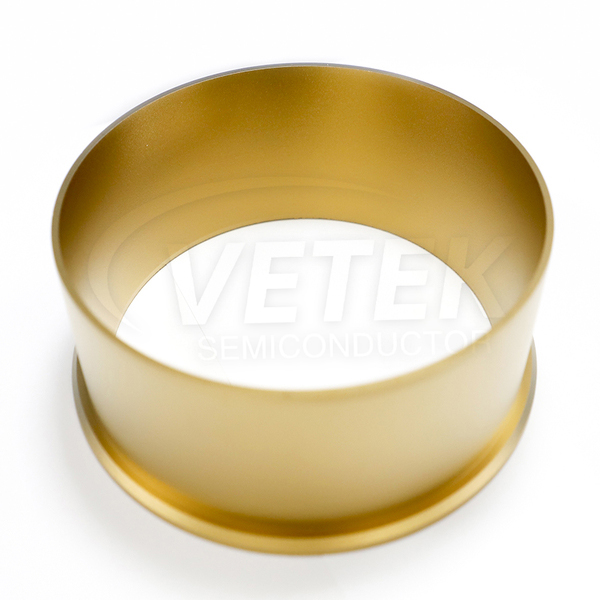

Ống phủ TAC

Ống phủ TAC

Ống phủ TAC của Bán dẫn Vetek là một thành phần chính cho sự phát triển thành công của các tinh thể đơn silicon cacbua. Với điện trở nhiệt độ cao, độ trơ hóa học và hiệu suất tuyệt vời, đảm bảo sản xuất các tinh thể chất lượng cao với kết quả phù hợp. Tin tưởng các giải pháp sáng tạo của chúng tôi để tăng cường quá trình tăng trưởng SIC Crystal Phương pháp PVT của bạn và đạt được kết quả tuyệt vời.
Là một nhà sản xuất và nhà cung cấp chuyên nghiệp Quy trình epitaxy SiC tại Trung Quốc, chúng tôi có nhà máy riêng của chúng tôi. Cho dù bạn cần các dịch vụ tùy chỉnh để đáp ứng các nhu cầu cụ thể của khu vực của bạn hoặc muốn mua nâng cao và bền Quy trình epitaxy SiC được thực hiện tại Trung Quốc, bạn có thể để lại cho chúng tôi một tin nhắn.
