Vòng dẫn hướng lớp phủ TaC
  • Vòng dẫn hướng lớp phủ TaCVòng dẫn hướng lớp phủ TaC

Vòng dẫn hướng lớp phủ TaC

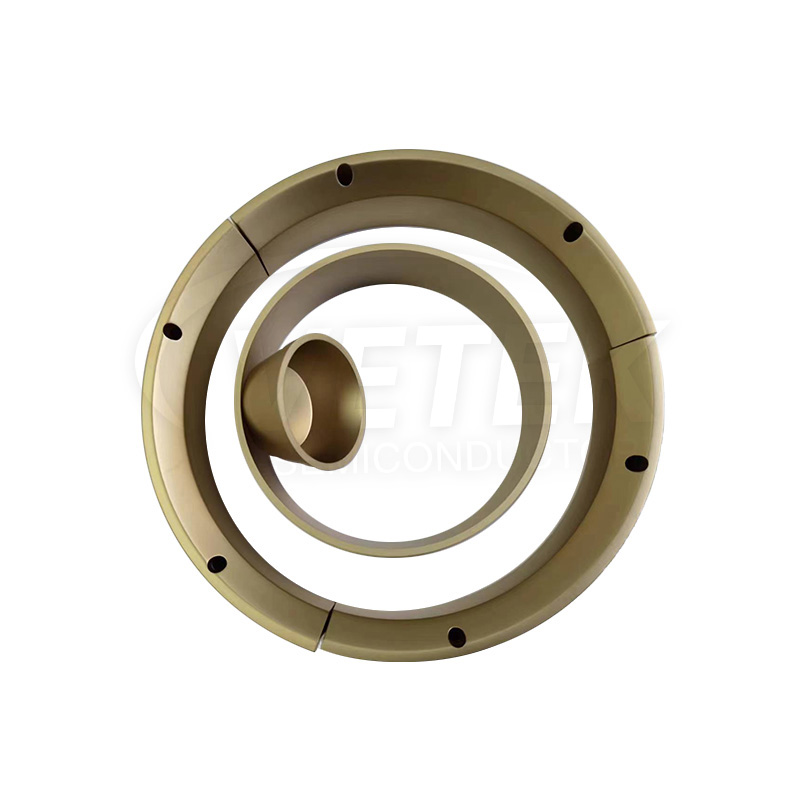

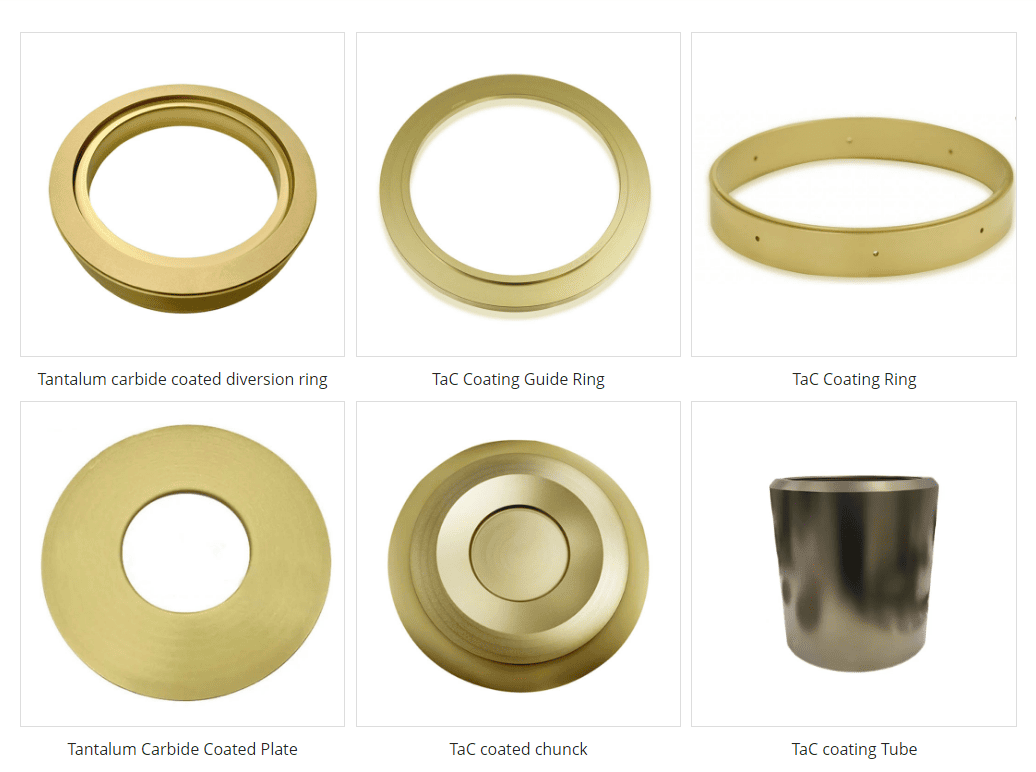

Vòng dẫn hướng lớp phủ TaC của VeTek Semiconductor được tạo ra bằng cách phủ lớp phủ tantalum cacbua lên các bộ phận bằng than chì bằng kỹ thuật tiên tiến được gọi là lắng đọng hơi hóa học (CVD). Phương pháp này được thiết lập tốt và cung cấp các đặc tính phủ đặc biệt. Bằng cách sử dụng Vòng dẫn hướng lớp phủ TaC, tuổi thọ của các thành phần than chì có thể được kéo dài đáng kể, sự chuyển động của tạp chất than chì có thể bị ngăn chặn và chất lượng đơn tinh thể SiC và AIN có thể được duy trì một cách đáng tin cậy. Chào mừng bạn đến hỏi chúng tôi.

Vetek S bán dẫn là một vòng hướng dẫn phủ TAC China China chuyên nghiệp, TAC Coating Crucible, nhà sản xuất và nhà cung cấp của người giữ hạt giống.

Lớp phủ TAC, giá đỡ hạt giống và vòng hướng dẫn lớp phủ TAC trong sic và lò tinh thể đơn AIN được trồng bằng phương pháp PVT.

Khi sử dụng phương pháp vận chuyển hơi vật lý (PVT) để điều chế SiC, tinh thể mầm ở vùng nhiệt độ tương đối thấp và nguyên liệu thô SiC ở vùng nhiệt độ tương đối cao (trên 2400oC). Quá trình phân hủy nguyên liệu thô tạo ra SiXCy (chủ yếu bao gồm Si, SiC₂, Si₂C, v.v.). Vật liệu ở pha hơi được vận chuyển từ vùng nhiệt độ cao đến tinh thể hạt ở vùng nhiệt độ thấp, tạo mầm và phát triển. Để tạo thành một tinh thể duy nhất. Các vật liệu trường nhiệt được sử dụng trong quá trình này, chẳng hạn như nồi nấu kim loại, vòng dẫn hướng dòng chảy, giá đỡ tinh thể hạt, phải chịu được nhiệt độ cao và sẽ không gây ô nhiễm nguyên liệu thô SiC và các tinh thể đơn SiC. Tương tự, các bộ phận làm nóng trong quá trình phát triển của các tinh thể đơn AlN cần có khả năng chống hơi Al, ăn mòn N₂ và cần có nhiệt độ eutectic (và AlN) cao để rút ngắn thời gian chuẩn bị tinh thể.

Người ta nhận thấy rằng SiC và AlN được điều chế bằng vật liệu trường nhiệt than chì phủ TaC sạch hơn, hầu như không có cacbon (oxy, nitơ) và các tạp chất khác, ít khuyết tật ở cạnh hơn, điện trở suất nhỏ hơn ở mỗi vùng, mật độ lỗ vi mô và mật độ hố ăn mòn cao hơn. giảm đáng kể (sau khi khắc KOH) và chất lượng tinh thể được cải thiện rất nhiều. Ngoài ra, tỷ lệ giảm trọng lượng của nồi nấu kim loại TaC gần như bằng 0, bề ngoài không bị phá hủy, có thể tái chế (tuổi thọ lên tới 200 giờ), có thể cải thiện tính bền vững và hiệu quả của việc chuẩn bị tinh thể đơn như vậy.


SiC prepared by PVT method


Tham số sản phẩm của vòng hướng dẫn lớp phủ TAC:

Tính chất vật lý của lớp phủ TaC
Tỉ trọng 14,3 (g/cm³)
Sự phát xạ cụ thể 0.3
Hệ số giãn nở nhiệt 6,3 10-6/K
Độ cứng (HK) 2000 hk
Sức chống cự 1×10-5Ohm*cm
Ổn định nhiệt <2500
Thay đổi kích thước than chì -10 ~ -20um
độ dày lớp phủ ≥20um giá trị điển hình (35um±10um)


Cửa hàng sản xuất:

VeTek Semiconductor Production Shop


Tổng quan về Chuỗi ngành công nghiệp Epitaxy Chip Chip:

Overview of the semiconductor chip epitaxy industry chain


Thẻ nóng: Vòng dẫn hướng lớp phủ TaC
Gửi yêu cầu
Thông tin liên lạc
  • Địa chỉ

    Đường Wangda, đường Ziyang, Hạt Wuyi, Thành phố Jinhua, Tỉnh Chiết Giang, Trung Quốc

  • điện thoại

    +86-18069220752

Nếu có thắc mắc về Lớp phủ silicon cacbua, Lớp phủ cacbua Tantalum, Than chì đặc biệt hoặc bảng giá, vui lòng để lại email của bạn cho chúng tôi và chúng tôi sẽ liên hệ trong vòng 24 giờ.
