Lớp phủ CVD SiC: Quy trình, lợi ích và ứng dụng

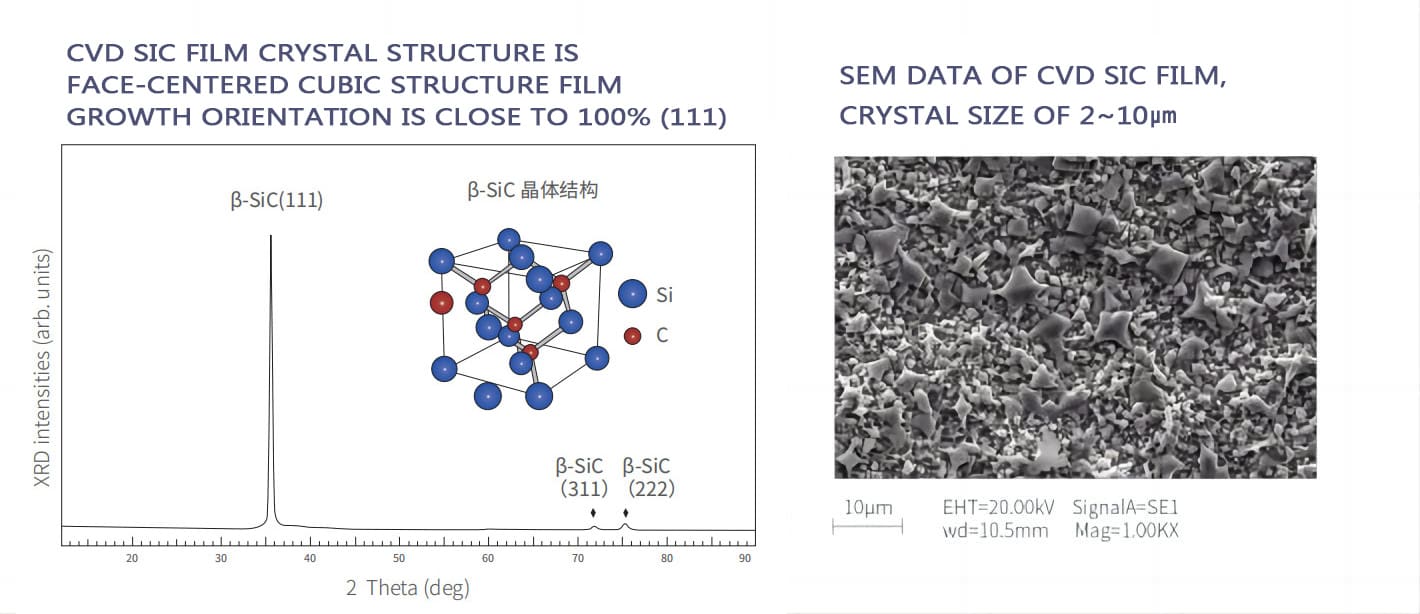

Lớp phủ CVD SiC là gì?
Nếu bạn xem cách các thành phần được bảo vệ bên trong thiết bị bán dẫn, một cách tiếp cận phổ biến là sử dụng lớp phủ SiC được hình thành bởi quy trình CVD.


Nói một cách đơn giản, một lớp cacbua silic mỏng được tạo ra trực tiếp trên bề mặt của các bộ phận như thành phần than chì hoặc gốm. Lớp này hoạt động như một rào cản, do đó vật liệu cơ bản không tiếp xúc với nhiệt, khí phản ứng hoặc plasma.


Trong sử dụng thực tế, điều quan trọng là lớp phủ hoạt động như thế nào theo thời gian. Ví dụ, liệu nó có ổn định sau các chu kỳ gia nhiệt lặp đi lặp lại hay liệu nó có bắt đầu xuống cấp trong môi trường ăn mòn hay không.


Đó là nơi mà lớp phủ CVD SiC thường được sử dụng—chúng có xu hướng giữ tốt hơn trong các điều kiện kết hợp này.



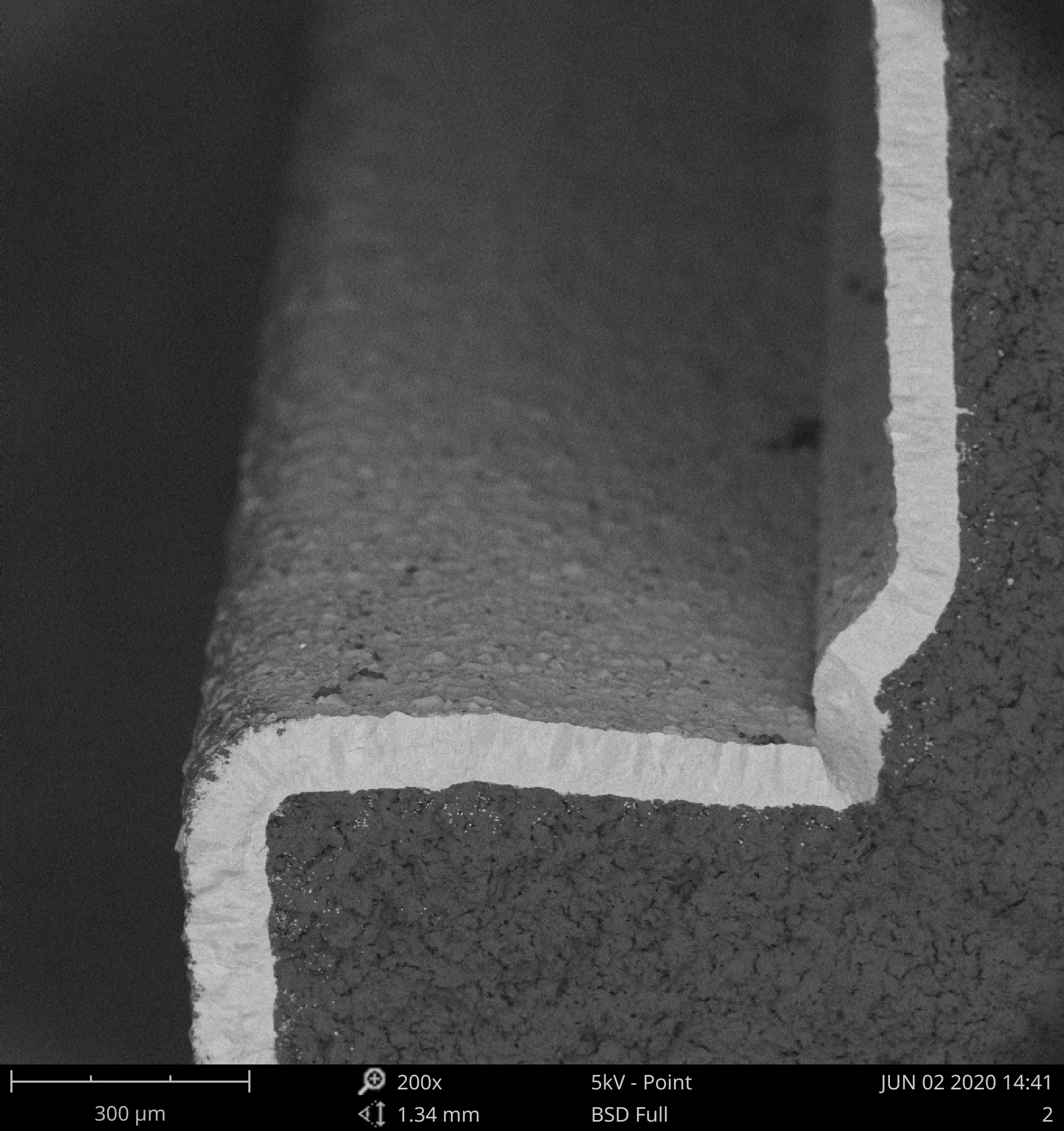

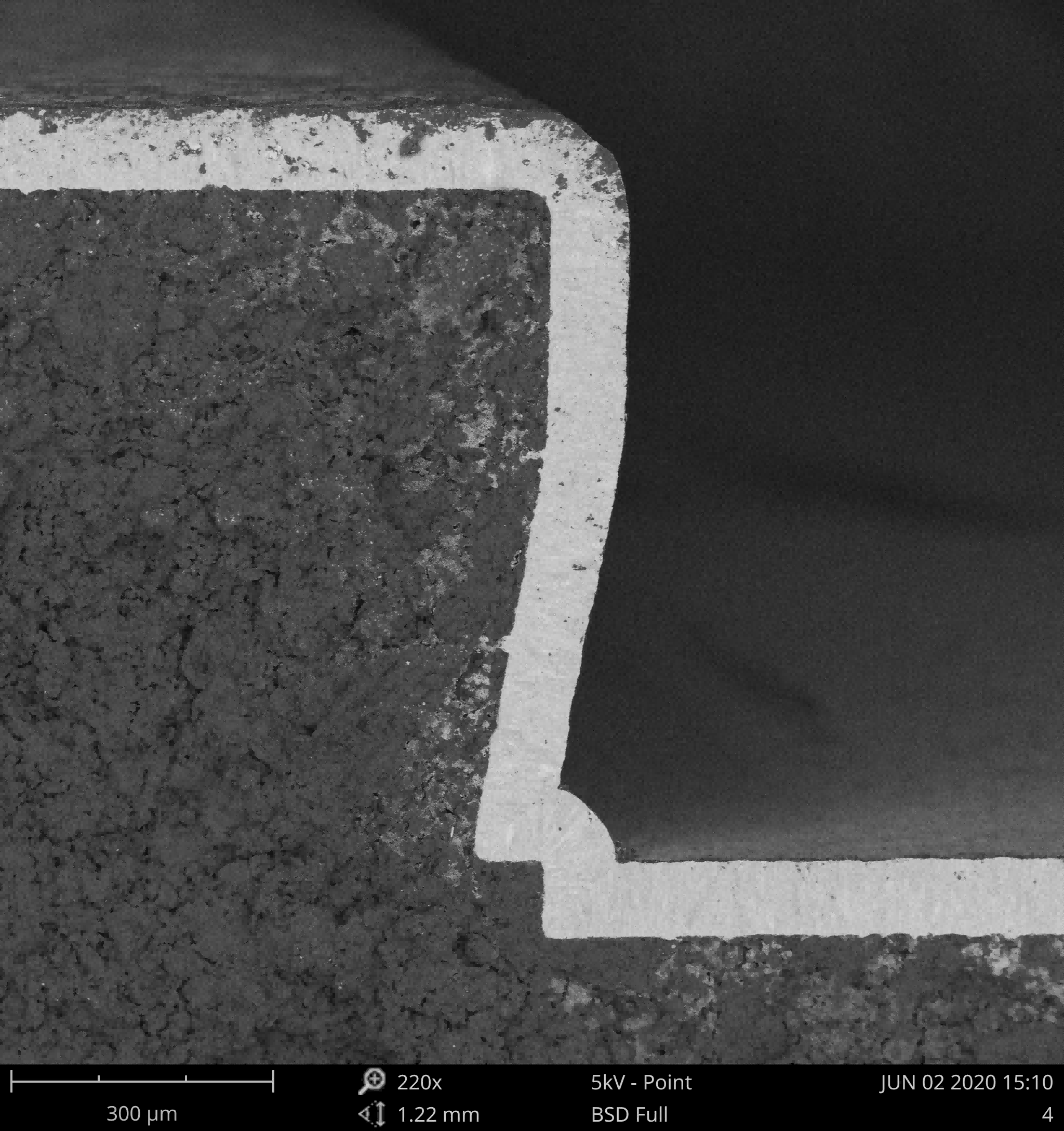

Độ đồng đều của độ dày lớp phủ giữa các lô được kiểm soát ở mức 10um

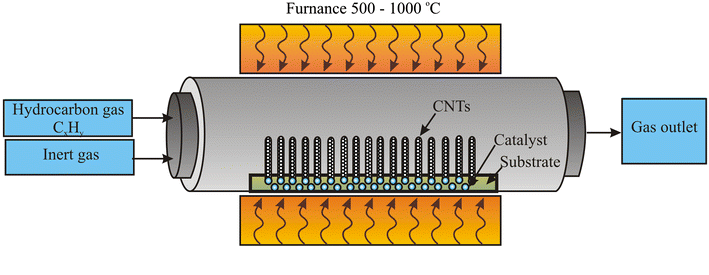

Quy trình phủ CVD SiC
Bản thân quy trình này khá chuẩn về mặt khái niệm, nhưng những thay đổi nhỏ có thể tạo ra sự khác biệt đáng chú ý trong lớp phủ cuối cùng.
  • Chuẩn bị bề mặt:Quá trình này thường bắt đầu bằng phần than chì hoặc gốm đã được làm sạch và xử lý bề mặt. Bước này quan trọng hơn vẻ ngoài của nó, vì độ bám dính phụ thuộc rất nhiều vào điều kiện bề mặt.
  • Giới thiệu về khí:Các tiền chất như MTS và hydro được đưa vào lò phản ứng. Tỷ lệ chính xác có thể khác nhau tùy thuộc vào thiết lập.
  • Phản ứng lắng đọng:Ở nhiệt độ cao (thường khoảng 1000–1400°C), các khí bắt đầu phản ứng gần bề mặt, tạo thành cacbua silic khi phản ứng diễn ra.
  • Kiểm soát tăng trưởng:Độ dày và cấu trúc lớp phủ bị ảnh hưởng bởi nhiệt độ, áp suất và dòng khí. Trong thực tế, việc giữ những lớp này ổn định là chìa khóa để có được một lớp đồng nhất.
  • Làm mát và kiểm tra:Sau khi lắng đọng, các bộ phận được làm mát một cách có kiểm soát và sau đó được kiểm tra để đảm bảo lớp phủ được liên kết đồng đều và đúng cách.

Lợi ích chính của lớp phủ CVD SiC
Trong hầu hết các ứng dụng, lớp phủ CVD SiC được chọn không phải vì một tính năng duy nhất mà vì cách nó hoạt động tổng thể.

  • Khả năng chịu nhiệt độ cao:Nó vẫn tương đối ổn định khi gia nhiệt nhiều lần, rất hữu ích trong quá trình epitaxy và lò nung.
  • Chống ăn mòn:Nó xử lý các loại khí phản ứng như clo và flo khá tốt so với nhiều vật liệu khác.
  • Tạo hạt thấp:Bởi vì bề mặt dày đặc nên nó có xu hướng tạo ra ít hạt hơn, giúp ích cho các quá trình nhạy cảm với ô nhiễm.
  • Độ bền cơ học:Lớp phủ khá cứng nên chống mài mòn trong quá trình thao tác và sử dụng lâu dài.
  • Độ ổn định của quá trình:Với chất lượng lớp phủ ổn định, thiết bị có xu hướng hoạt động ổn định hơn theo thời gian.

Ứng dụng của lớp phủ CVD SiC

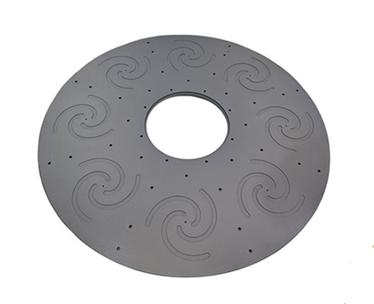

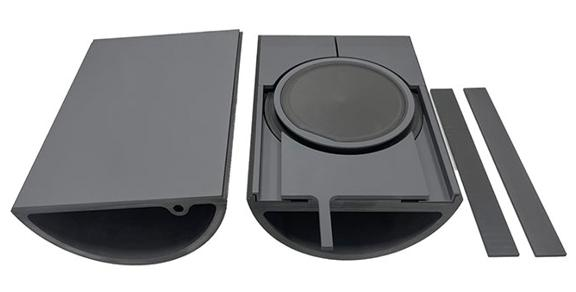

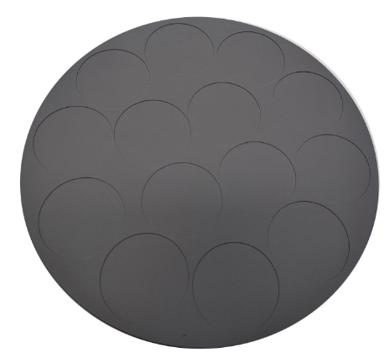

  • Thiết bị bán dẫn:Được sử dụng trong các thiết bị có tính nhạy cảm, chất mang bán dẫn, ống xử lý và các bộ phận trong buồng.
  • Epitaxy (SiC / GaN / LED):Cung cấp một môi trường ổn định và sạch sẽ để phát triển màng chất lượng cao.

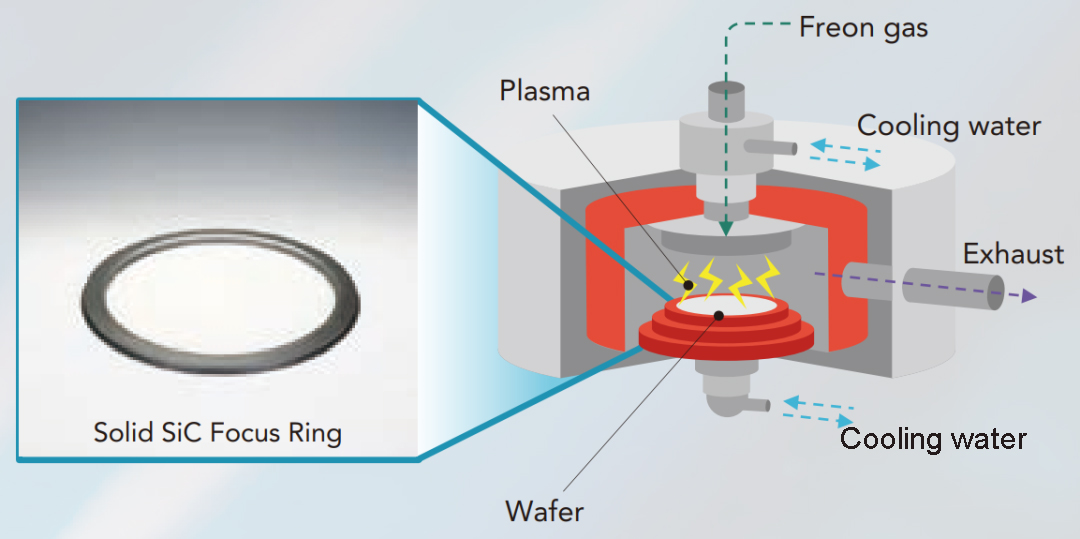

  • Hệ thống xử lý plasma:Bảo vệ các thành phần trong hệ thống PECVD, ICP và RIE khỏi sự ăn mòn plasma.
  • Lò nung nhiệt độ cao:Đảm bảo độ bền trong quá trình khuếch tán và oxy hóa.
  • Ứng dụng công nghiệp tiên tiến:Cũng được áp dụng trong hàng không vũ trụ và các hệ thống nhiệt độ cao khác.

Quan điểm ngành
Khi các quy trình bán dẫn tiếp tục phát triển, kỳ vọng đặt vào vật liệu sử dụng bên trong thiết bị ngày càng cao hơn.


Trong môi trường sản xuất thực tế, các yếu tố như độ tinh khiết của lớp phủ, mật độ, độ bám dính và độ ổn định lâu dài ảnh hưởng trực tiếp đến hiệu suất của dụng cụ và tần suất bảo trì. Ngay cả những thay đổi nhỏ cũng có thể dẫn đến giảm năng suất hoặc rút ngắn tuổi thọ của các bộ phận.


Đó là một trong những lý do khiến lớp phủ CVD SiC trở nên phổ biến hơn trong những năm gần đây. Chúng có xu hướng giữ tốt hơn trong môi trường hỗn hợp, nơi nhiệt, khí phản ứng và plasma đều hiện diện cùng một lúc.


Bạn sẽ thấy một số nhà cung cấp đang nghiên cứu vấn đề này, bao gồm cả VeTek Semiconductor, chủ yếu tập trung vào việc cải thiện độ ổn định của quy trình và làm cho hiệu suất lớp phủ dễ dự đoán hơn trong thời gian dài hơn.




Phần kết luận
Nếu bạn nhìn vào nơi nó được sử dụng ngày nay, lớp phủ CVD SiC đã là một lựa chọn khá tiêu chuẩn trong nhiều thiết lập chất bán dẫn và nhiệt độ cao.

Lời kêu gọi khá đơn giản:

  • Nó xử lý nhiệt tốt mà không bị xuống cấp quá nhanh
  • Nó không phản ứng dễ dàng với các loại khí xử lý mạnh
  • Nó giúp kiểm soát ô nhiễm
  • Và trong hầu hết các trường hợp, nó tồn tại lâu hơn nhiều lớp phủ thay thế

Tất nhiên, không có vật liệu nào là hoàn hảo, nhưng đối với nhiều ứng dụng—đặc biệt là các quy trình liên quan đến epitaxy và plasma—đó là một lựa chọn thực tế và đã được chứng minh.

Khi các điều kiện của quy trình tiếp tục được thắt chặt, có khả năng các vật liệu như lớp phủ SiC sẽ tiếp tục có lực kéo, đơn giản vì chúng mang lại sự cân bằng tốt giữa hiệu suất và độ tin cậy.
