Tối đa hóa năng suất Fab: Tại sao CVD Solid SiC là sự lựa chọn tối ưu cho các bộ phận buồng quan trọng

Trong sản xuất chất bán dẫn tiên tiến, ngành này đã tận dụng từng giọt hiệu suất cuối cùng của thiết lập "Lớp phủ than chì + SiC". Nó đã hoạt động trong nhiều năm, nhưng khi chúng tôi tiến tới 3nm trở lên, giao diện cũ giữa chất nền và tấm chắn đang trở thành một vấn đề đau đầu. Sự không khớp CTE không còn chỉ là vấn đề lý thuyết nữa—nó là nguyên nhân gây ra các vết nứt nhỏ không thể biến mất.

Đó là lý do tại sao việc chuyển sang sử dụng CVD Solid SiC nguyên khối không chỉ là một xu hướng; đó là một sự cần thiết cơ học. Chúng tôi đang chuyển từ xử lý bề mặt đơn giản sang vật liệu kết cấu hoàn chỉnh được phát triển từ đầu.

1. Quy trình cốt lõi: Tổng hợp SiC rắn CVD có độ tinh khiết cao

Việc chế tạo một thỏi SiC rắn CVD nguyên chất là một điều hoàn toàn khác so với quá trình lắng đọng tiêu chuẩn. Nó bắt đầu với Methyltrichlorosilane (MTS), nhưng điều kỳ diệu xảy ra ở sự ổn định của phản ứng theo thời gian.

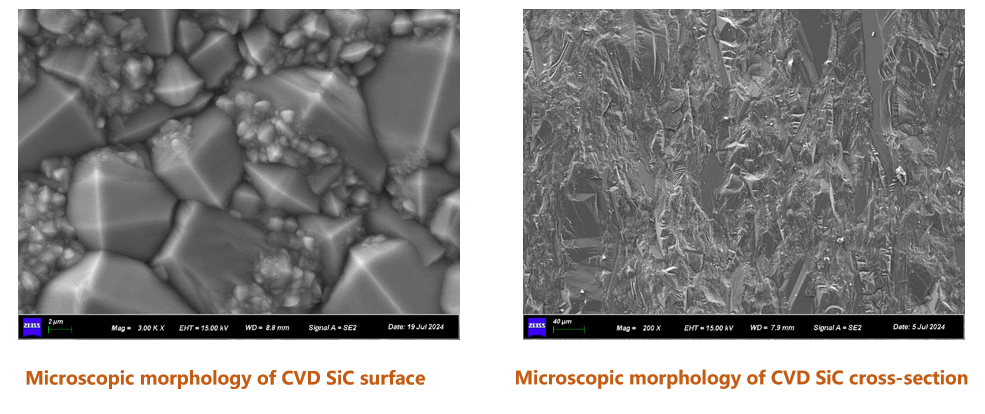

• Pha hơi đến số lượng lớn:Chúng tôi đang xem xét nhiệt độ đạt đến điểm ngọt ngào hơn 1200°C, nơi các nguyên tử Silicon và Carbon khóa chặt vào mạng beta-SiC dày đặc.
• Yếu tố thời gian:Không giống như lớp phủ nhanh 100μm, một phần rắn phải mất nhiều ngày—đôi khi vài tuần—để phát triển ổn định, liên tục. Bạn không thể vội vàng vật lý.

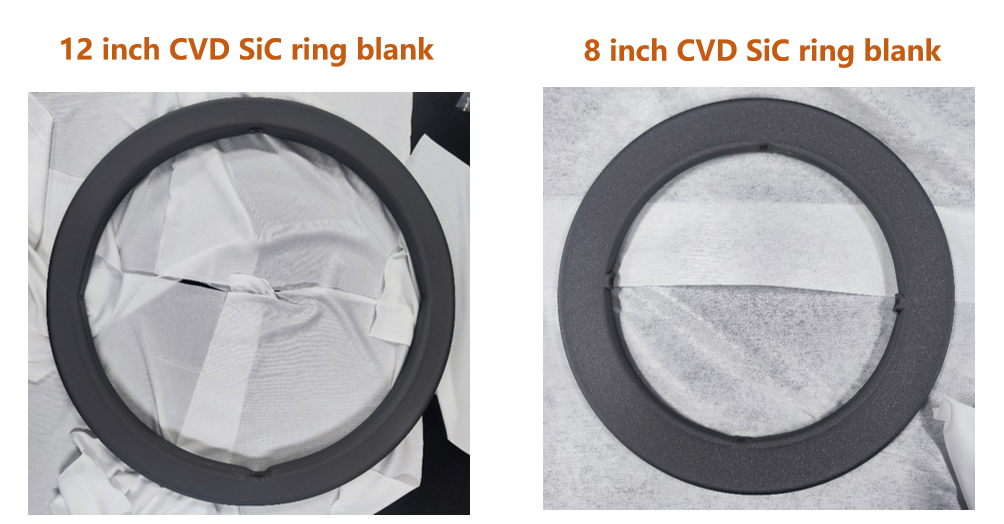

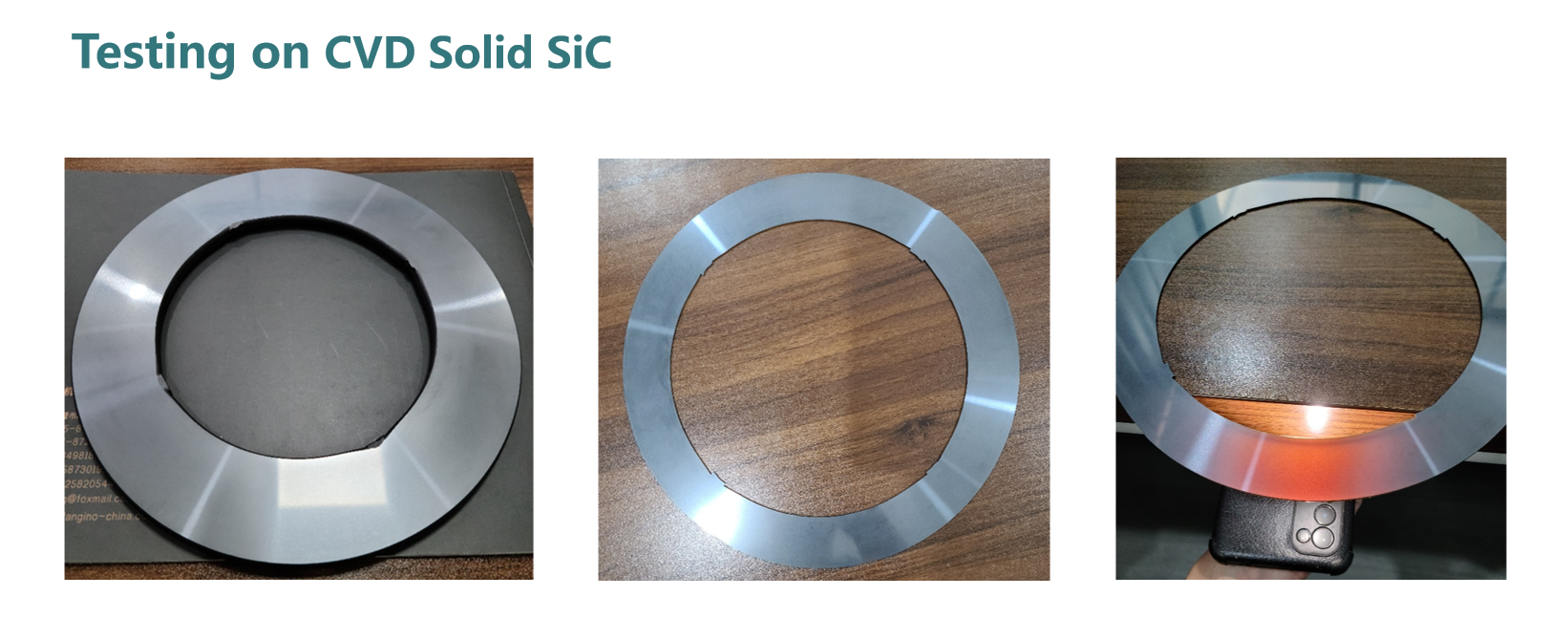

• Kỹ thuật chính xác:Sau khi quá trình tăng trưởng hoàn tất, chất nền được loại bỏ để tạo ra thỏi SiC rắn CVD nguyên chất. Thỏi này sau đó trải qua quá trình gia công bằng công cụ kim cương để tạo ra các bộ phận có độ bền cao, chẳng hạn như Vòng lấy nét SiC rắn CVD.

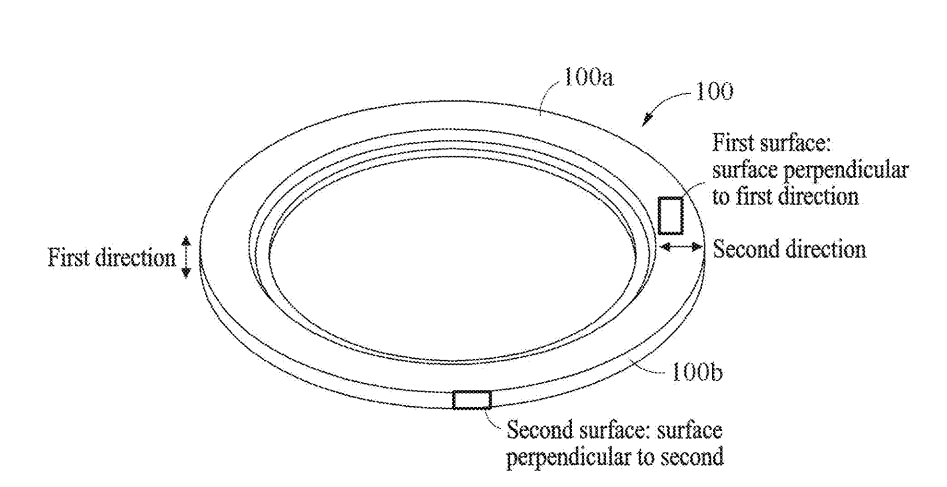

Sơ đồ kết cấu:Như được minh họa trong Hình, việc chế tạo các thành phần CVD Solid SiC đòi hỏi phải kiểm soát tuyệt đối định hướng hình học. Bằng cách tối ưu hóa các thông số lắng đọng, chúng tôi đảm bảo rằng vật liệu sở hữu các đặc tính vật lý có tính nhất quán cao trên tất cả các chiều (hướng Thứ nhất và Hướng thứ hai). Độ ổn định về cấu trúc này đảm bảo rằng các bộ phận duy trì độ phẳng và độ vuông góc bề mặt đặc biệt sau khi gia công, đáp ứng hoàn hảo dung sai khắt khe của dây chuyền sản xuất khối lượng lớn 8 inch và 12 inch.

2. Tại sao chọn CVD Solid SiC?

So với SiC thiêu kết hoặc lớp phủ truyền thống, CVD Solid SiC mang lại những ưu điểm vượt trội:

• Độ tinh khiết cực cao (5N-7N):Vì đây là quá trình ở pha khí nên không có chất hỗ trợ thiêu kết hoặc chất kết dính kim loại. Không có chất kết dính có nghĩa là không có sự di chuyển ion kim loại vào oxit cổng.
• Mật độ gần lý thuyết:Quá trình CVD tạo ra vật liệu có độ xốp gần như bằng không (<0,1%). Mật độ cực cao này làm cho CVD Solid SiC có khả năng chống xói mòn plasma đặc biệt, giảm đáng kể việc tạo hạt trong quá trình ăn mòn.

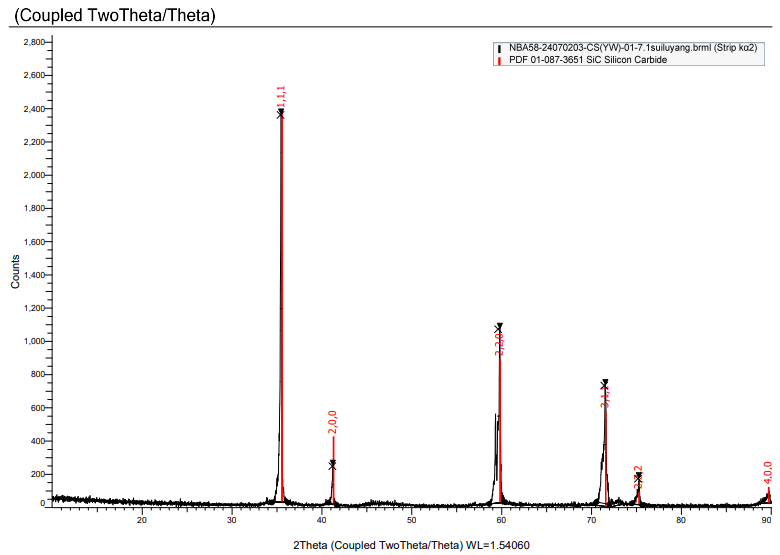

• Loại bỏ căng thẳng nhiệt:Là một khối nguyên khối của beta-SiC một pha, vật liệu này giúp loại bỏ nguy cơ tách lớp phủ hoặc "bong tróc" lớp phủ trong các chu kỳ nhiệt nhanh, kéo dài đáng kể Thời gian trung bình giữa các lần làm sạch (MTBC).

3. Các lĩnh vực ứng dụng chính

Vật liệu SiC rắn CVD có độ tinh khiết cao rất cần thiết cho môi trường có áp lực cao:

• Khắc plasma:Vòng lấy nét CVD Solid SiC và vòi hoa sen khí cao cấp mang lại khả năng chống chịu vượt trội đối với plasma CF4/O2.
• Tăng trưởng epiticular (EPI):Là giải pháp thay thế hiệu suất cao cho các thiết bị có tính nhạy cảm, cung cấp khả năng phân bổ nhiệt đồng đều.
• Xử lý nhiệt nhanh (RTP):Đảm bảo tính đồng nhất của wafer và ngăn ngừa ô nhiễm trong quá trình tăng nhiệt độ khắc nghiệt.

4.Kết luận

Mặc dù quy trình CVD Solid SiC yêu cầu ngưỡng sản xuất ban đầu cao hơn nhưng lợi tức đầu tư (ROI) toàn diện là rõ ràng. Bằng cách kéo dài đáng kể tuổi thọ sử dụng của các vật tư tiêu hao quan trọng và giảm tỷ lệ phế liệu wafer, CVD Solid SiC hỗ trợ các nhà máy đạt được mức giảm chi phí lâu dài và tăng hiệu quả.
