Tại sao chất nhạy cảm với than chì được phủ SiC lại cần thiết cho Epit Wax bán dẫn

Khi các thiết bị bán dẫn tiếp tục phát triển theo hướng công suất cao hơn, tần số cao hơn và khả năng tích hợp cao hơn, các yêu cầu đặt ra đối với thiết bị tăng trưởng epiticular ngày càng trở nên khắt khe hơn. Cho dù sản xuất thiết bị nguồn SiC, linh kiện GaN RF, chip LED hay tấm silicon epiticular, các nhà sản xuất đều dựa vào một thành phần quan trọng bên trong lò phản ứng—chất nhạy cảm than chì được phủ SiC.

Mặc dù hiếm khi nhìn thấy bên ngoài buồng phản ứng, nhưng thành phần này ảnh hưởng trực tiếp đến tính đồng nhất của nhiệt độ tấm bán dẫn, quá trình tạo hạt, tuổi thọ lớp phủ và cuối cùng là hiệu suất của thiết bị.

Chất nhạy cảm với than chì phủ SiC là gì?

Chất nhạy cảm than chì được phủ SiC là thành phần than chì được chế tạo chính xác được bảo vệ bởi lớp phủ cacbua silic lắng đọng hơi hóa học (CVD) dày đặc.

Bên trong lò phản ứng epiticular, chất nhạy cảm thực hiện một số chức năng quan trọng:

• Hỗ trợ các tấm bán dẫn trong suốt quá trình tăng trưởng
• Truyền nhiệt đồng đều từ lò sưởi đến tấm bán dẫn
• Xoay cùng với wafer để cải thiện tính đồng nhất của màng
• Duy trì sự ổn định kích thước trong chu kỳ nhiệt lặp đi lặp lại
• Bảo vệ chất nền than chì khỏi khí quá trình ăn mòn

Tùy thuộc vào quy trình, bộ phận cảm ứng có thể được thiết kế dưới dạng bộ phận nhạy cảm bánh kếp, bộ phận nhạy cảm dạng thùng, khay, chất mang bán dẫn hoặc các thành phần lò phản ứng tùy chỉnh.

Tại sao không sử dụng than chì trần?

Than chì từ lâu đã được công nhận là một trong những vật liệu kỹ thuật nhiệt độ cao tốt nhất vì:

· Độ dẫn nhiệt tuyệt vời

· Hệ số giãn nở nhiệt thấp

· Độ ổn định nhiệt độ cao

· Dễ gia công

· Mật độ thấp

Tuy nhiên, than chì trần không thích hợp để xử lý chất bán dẫn trực tiếp.

Trong quá trình epitaxy, các loại khí xử lý như H₂, HCl, NH₃, silane, chlorosilanes và tiền chất hữu cơ kim loại liên tục tấn công các bề mặt than chì lộ ra ngoài. Theo thời gian, than chì bắt đầu bị oxy hóa, ăn mòn và giải phóng các hạt carbon.

Những hạt này có thể:

· làm ô nhiễm tấm bán dẫn,

· tăng mật độ khuyết tật,

· giảm tính đồng nhất của epiticular,

· rút ngắn khoảng thời gian bảo trì lò phản ứng.

Do đó, hầu hết tất cả các lò phản ứng bán dẫn hiện đại đều sử dụng lớp phủ gốm bảo vệ thay vì than chì lộ ra ngoài.

Tại sao Silicon Carbide là lớp phủ được ưa chuộng?

Trong số các vật liệu phủ hiện có—bao gồm BN, ZrB₂, TaC và các lớp phủ oxit khác nhau—cacbua silic CVD đã trở thành tiêu chuẩn công nghiệp vì nó mang lại sự cân bằng tuyệt vời về các đặc tính nhiệt, hóa học và cơ học.

Những ưu điểm chính bao gồm:

• Khả năng kháng hóa chất vượt trội:SiC dày đặc ngăn chặn khí ăn mòn tiếp cận chất nền than chì, kéo dài đáng kể tuổi thọ của linh kiện.
• Độ dẫn nhiệt tuyệt vời: Độ dẫn nhiệt cao cho phép truyền nhiệt nhanh chóng trong khi vẫn duy trì độ đồng đều nhiệt độ tuyệt vời trên tấm bán dẫn.
• Độ giãn nở nhiệt không phù hợp: Hệ số giãn nở nhiệt của SiC gần giống với than chì, giảm ứng suất bên trong trong các chu kỳ làm nóng và làm mát lặp đi lặp lại.
• Độ cứng cao: Lớp phủ chống mài mòn trong quá trình tải wafer và vận hành lò phản ứng.
• Độ tinh khiết cao: Lớp phủ CVD SiC chất lượng cao giảm thiểu ô nhiễm kim loại và tạo hạt—rất quan trọng đối với hoạt động sản xuất chất bán dẫn tiên tiến.

Tại sao lắng đọng hơi hóa học (CVD)?

Có nhiều công nghệ phủ khác nhau, bao gồm:

· Phun plasma

· Lớp phủ Sol-gel

· Lắng đọng điện di

· Đóng gói xi măng

· Lớp phủ cọ

Tuy nhiên, sản xuất chất bán dẫn lại ưu tiên áp dụng phương pháp lắng đọng hơi hóa học (CVD) vì nó tạo ra lớp phủ có:

· độ tinh khiết cực cao,

· mật độ tuyệt vời,

· độ dày đồng đều,

· độ bám dính vượt trội,

· độ xốp thấp,

· sự phù hợp tuyệt vời trên hình học phức tạp.

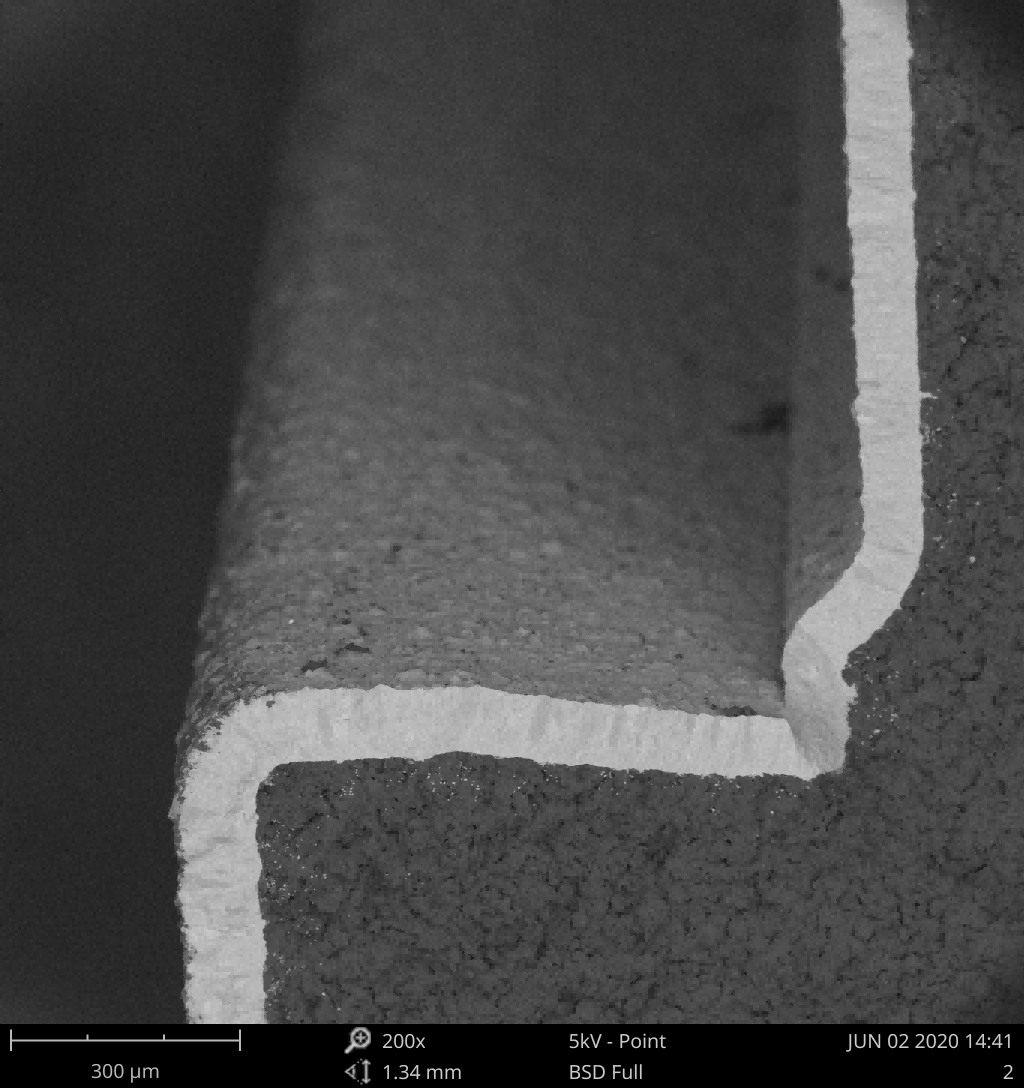

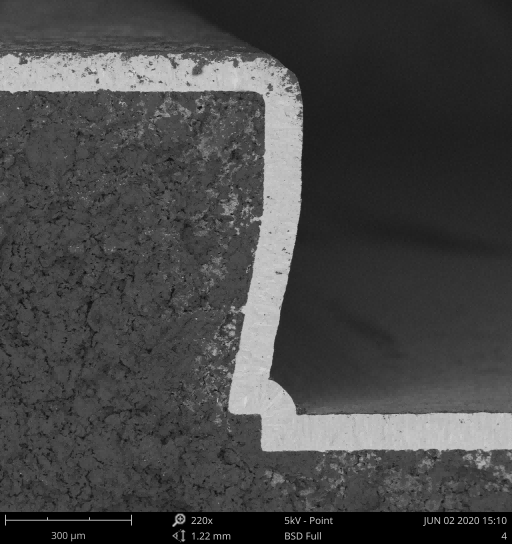

Không giống như các lớp phủ phun thường chứa các lỗ xốp và bề mặt tiếp xúc yếu, CVD SiC tạo thành một lớp tinh thể dày đặc liên kết hóa học với chất nền than chì, mang lại tuổi thọ dài hơn đáng kể trong các điều kiện xử lý khắc nghiệt.

Ứng dụng điển hình

Các thành phần than chì phủ SiC được sử dụng rộng rãi trong:

SiC Epitaxy:Hỗ trợ các tấm SiC dẫn điện và bán cách điện trong quá trình phát triển đồng trục cho MOSFET, SBD và các thiết bị điện khác.

Silicon Epit Wax: Cung cấp nền tảng nhiệt ổn định cho epit Wafer silicon được sử dụng trong sản xuất chất bán dẫn điện và CMOS.

GaN Epit Wax: Hỗ trợ sự phát triển GaN-on-Si và GaN-on-SiC cho các thiết bị RF, HEMT, MicroLED và thiết bị điện tử công suất.

Sản xuất đèn LED: Được sử dụng bên trong lò phản ứng MOCVD để tăng trưởng epiticular màu xanh lam, xanh lục, UV và MicroLED.

Phần kết luận

Khi các quy trình bán dẫn tiếp tục chuyển sang các tấm bán dẫn lớn hơn, cửa sổ quy trình chặt chẽ hơn và mật độ khuyết tật thấp hơn, tầm quan trọng của các thành phần lò phản ứng hiệu suất cao tiếp tục tăng lên.

Các chất nhạy cảm than chì được phủ CVD SiC đã trở nên không thể thiếu vì chúng kết hợp hiệu suất nhiệt vượt trội của than chì với khả năng kháng hóa chất, độ tinh khiết và độ bền vượt trội của cacbua silic.

Cho dù dành cho các thiết bị điện SiC, thiết bị điện tử GaN RF, sản xuất đèn LED hay epit Wax silicon, thì việc đầu tư vào các thành phần than chì phủ SiC chất lượng cao đều trực tiếp góp phần mang lại năng suất cao hơn, thời gian hoạt động của thiết bị lâu hơn và chi phí sản xuất thấp hơn.
