​Bên trong quá trình sản xuất Vòng lấy nét SiC CVD rắn: Từ than chì đến các bộ phận có độ chính xác cao

Trong thế giới sản xuất chất bán dẫn có tính rủi ro cao, nơi cùng tồn tại môi trường chính xác và khắc nghiệt, vòng lấy nét Silicon Carbide (SiC) là không thể thiếu. Được biết đến với khả năng chịu nhiệt đặc biệt, độ ổn định hóa học và độ bền cơ học, những thành phần này rất quan trọng đối với quy trình khắc plasma tiên tiến.

Bí mật đằng sau hiệu suất cao của chúng nằm ở công nghệ Solid CVD (Lắng đọng hơi hóa học). Hôm nay, chúng tôi sẽ đưa bạn đến hậu trường để khám phá hành trình sản xuất nghiêm ngặt—từ chất nền than chì thô đến "người hùng vô hình" có độ chính xác cao của nhà máy.

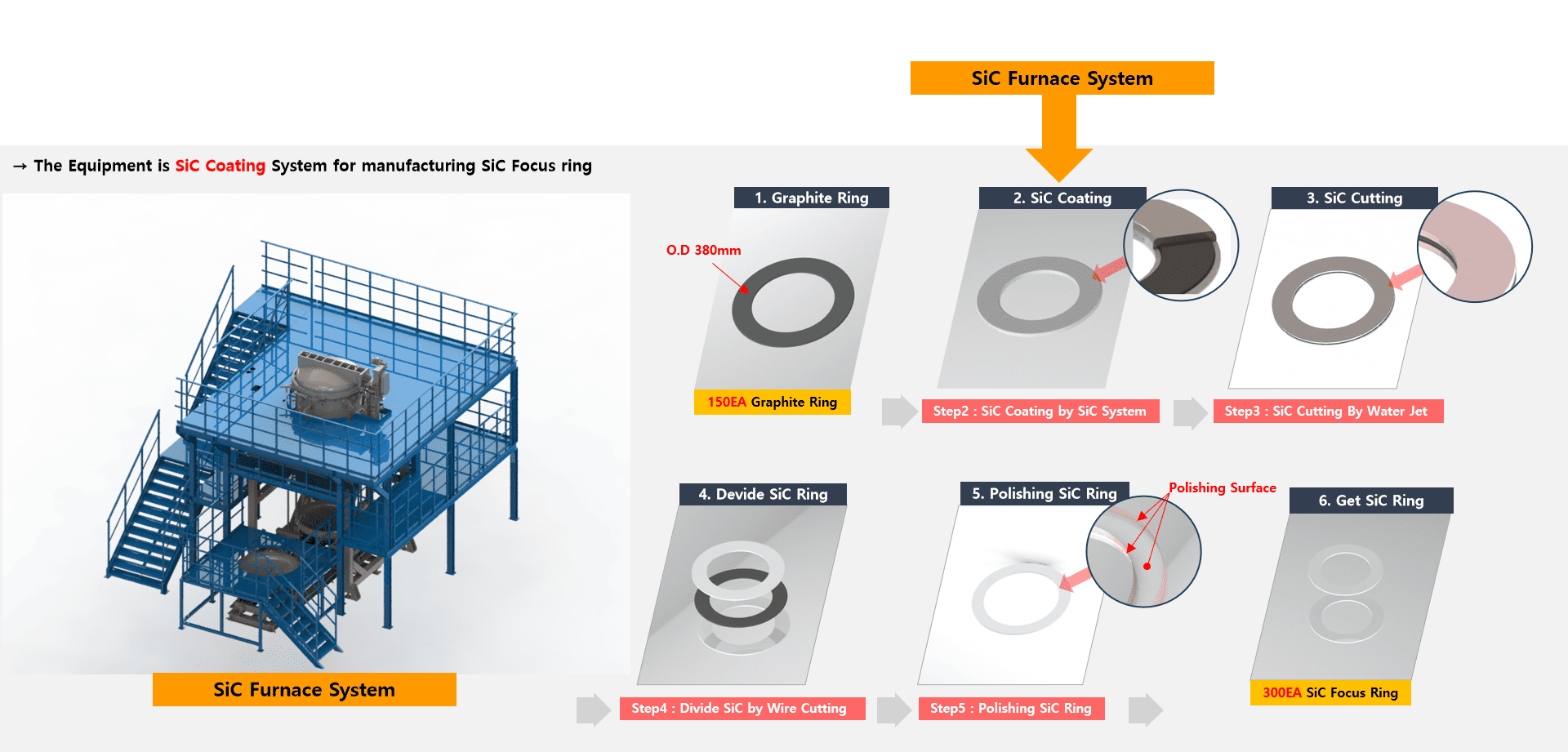

I. Sáu giai đoạn sản xuất cốt lõi

Việc sản xuất vòng lấy nét Solid CVD SiC là một quy trình gồm sáu bước được đồng bộ hóa cao:

• Tiền xử lý chất nền than chì
• Lắng đọng lớp phủ SiC (Quy trình cốt lõi)
• Cắt & Tạo Hình Bằng Tia Nước
• Tách dây cắt
• Đánh bóng chính xác
• Kiểm tra và chấp nhận chất lượng cuối cùng

Thông qua hệ thống quản lý quy trình hoàn thiện, mỗi lô 150 chất nền than chì có thể tạo ra khoảng 300 vòng lấy nét SiC thành phẩm, chứng tỏ hiệu suất chuyển đổi cao.

II. Tìm hiểu sâu về kỹ thuật: Từ nguyên liệu thô đến thành phẩm

1. Chuẩn bị nguyên liệu: Lựa chọn than chì có độ tinh khiết cao

Cuộc hành trình bắt đầu với việc lựa chọn những chiếc nhẫn than chì cao cấp. Độ tinh khiết, mật độ, độ xốp và độ chính xác về kích thước của than chì ảnh hưởng trực tiếp đến độ bám dính và tính đồng nhất của lớp phủ SiC tiếp theo. Trước khi xử lý, mọi chất nền đều trải qua quá trình kiểm tra độ tinh khiết và xác minh kích thước để đảm bảo không có tạp chất cản trở quá trình lắng đọng.

2. Lắng đọng lớp phủ: Trọng tâm của CVD rắn

Quá trình CVD là giai đoạn quan trọng nhất, được tiến hành trong hệ thống lò SiC chuyên dụng. Nó được chia thành hai giai đoạn đòi hỏi khắt khe:

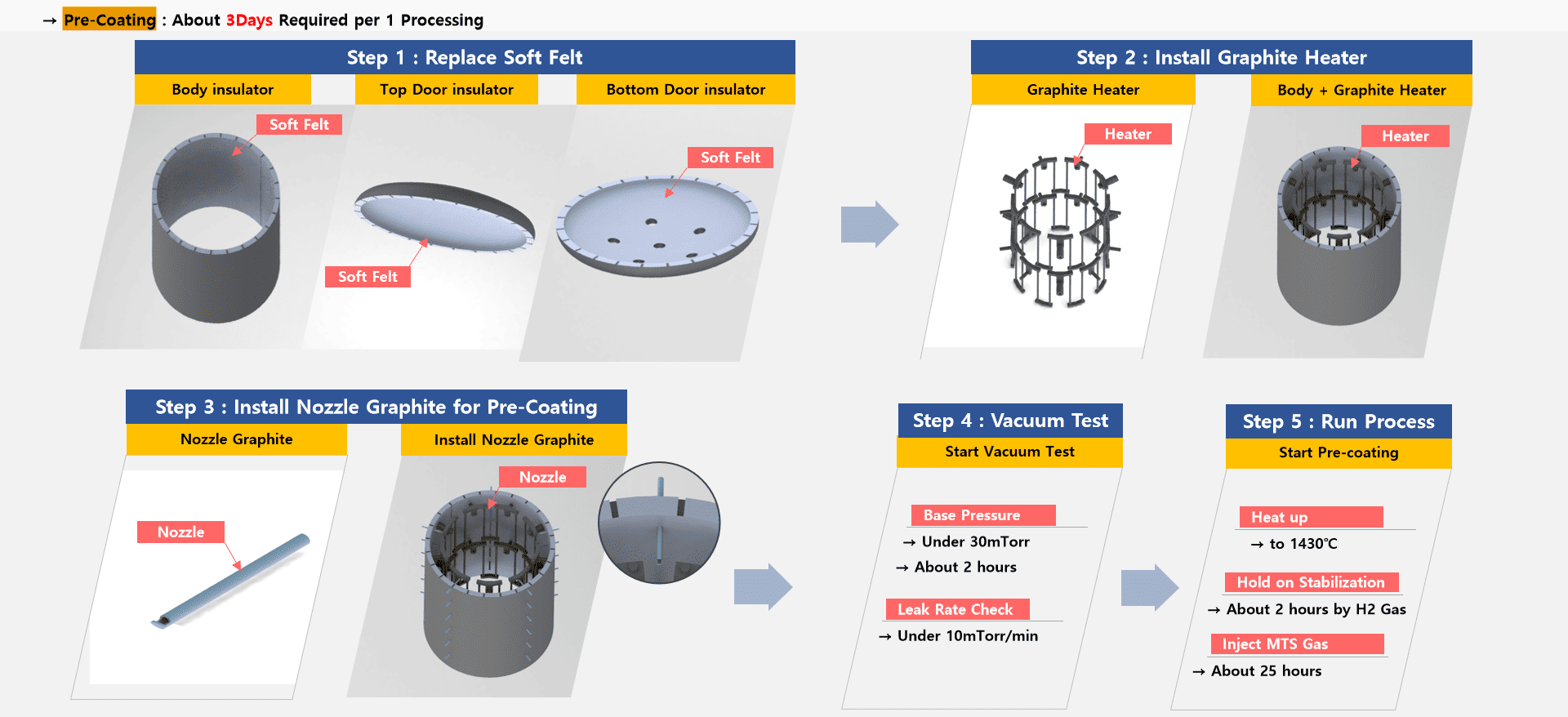

(1) Quá trình phủ trước (~3 ngày/mẻ):

• Thiết lập: Thay thế lớp cách nhiệt bằng nỉ mềm (các bức tường trên, dưới và bên cạnh) để đảm bảo độ ổn định nhiệt; lắp đặt lò sưởi than chì và vòi phun sơn trước chuyên dụng.
• Kiểm tra chân không & rò rỉ: Buồng phải đạt áp suất cơ bản dưới 30 mTorr với tốc độ rò rỉ dưới 10 mTorr/phút để ngăn chặn rò rỉ vi mô.
• Lắng đọng ban đầu: Lò được làm nóng đến 1430°C. Sau 2 giờ ổn định khí quyển H₂, khí MTS được bơm vào trong 25 giờ để tạo thành lớp chuyển tiếp đảm bảo khả năng liên kết vượt trội cho lớp phủ chính.

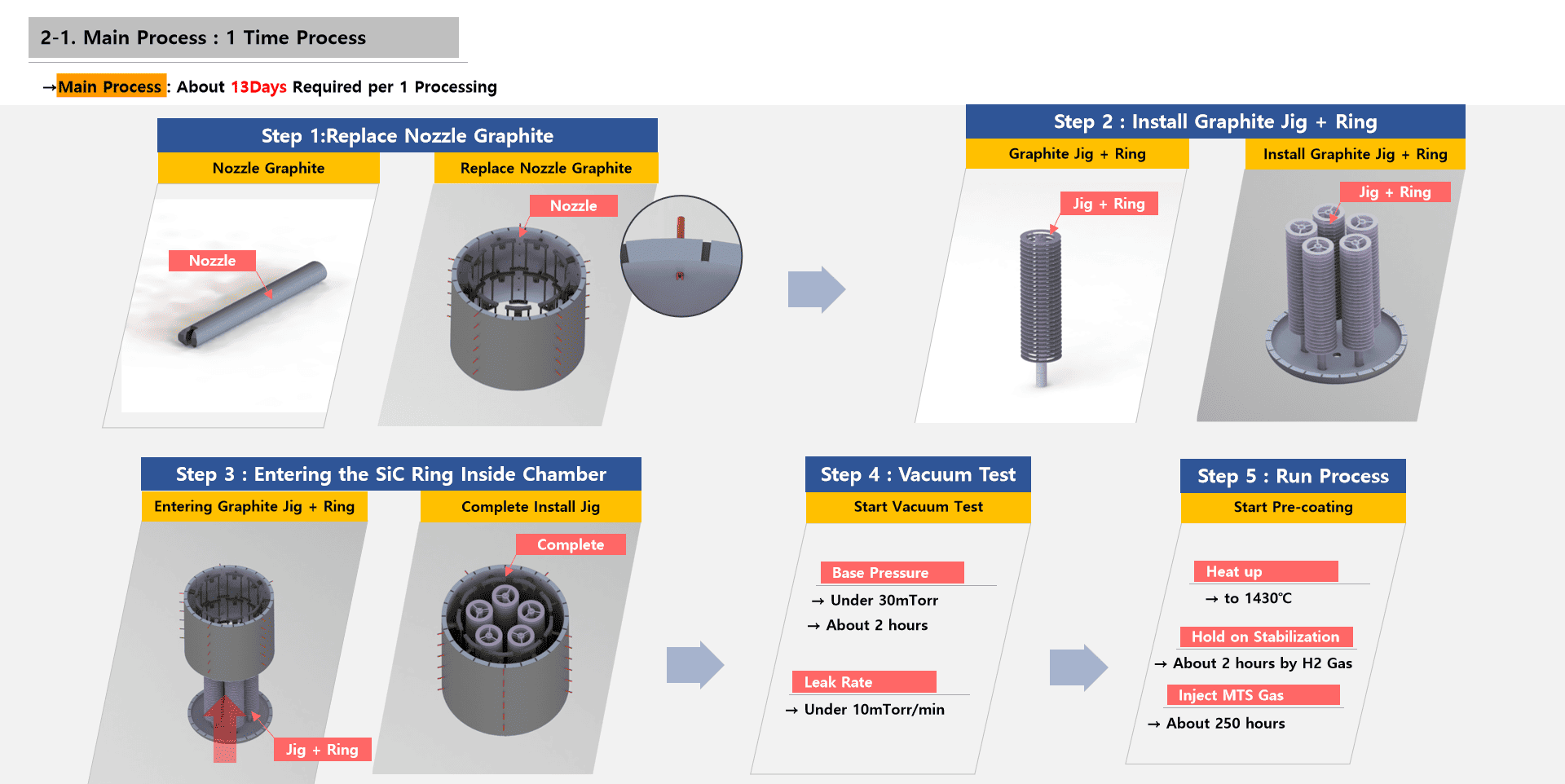

(2) Quy trình sơn phủ chính (~13 ngày/mẻ):

• Cấu hình: Điều chỉnh lại vòi phun và lắp đồ gá than chì với các vòng mục tiêu.
• Kiểm tra chân không thứ cấp: Thử nghiệm chân không thứ cấp nghiêm ngặt được thực hiện để đảm bảo rằng môi trường lắng đọng vẫn hoàn toàn sạch sẽ và ổn định.
• Tăng trưởng bền vững: Duy trì nhiệt độ 1430°C, khí MTS được bơm vào trong khoảng 250 giờ. Trong những điều kiện nhiệt độ cao này, MTS phân hủy thành các nguyên tử Si và C, chúng lắng đọng từ từ và đồng đều trên bề mặt than chì. Điều này tạo ra lớp phủ SiC dày đặc, không xốp—dấu hiệu đặc trưng của chất lượng CVD rắn.

3. Định hình & Tách chính xác

• Cắt bằng tia nước: Các tia nước áp suất cao thực hiện việc tạo hình ban đầu, loại bỏ vật liệu dư thừa để xác định hình dạng thô của vòng.
• Cắt dây: Cắt dây chính xác sẽ tách vật liệu khối thành các vòng riêng lẻ với độ chính xác ở mức micron, đảm bảo chúng đáp ứng dung sai lắp đặt nghiêm ngặt.

4. Hoàn thiện bề mặt: Đánh bóng chính xác

Sau khi cắt, bề mặt SiC trải qua quá trình đánh bóng để loại bỏ các sai sót cực nhỏ và kết cấu gia công. Điều này làm giảm độ nhám bề mặt, điều này rất quan trọng để giảm thiểu sự can thiệp của các hạt trong quá trình plasma và đảm bảo sản lượng wafer ổn định.

5. Kiểm tra lần cuối: Xác nhận dựa trên tiêu chuẩn

Mọi thành phần đều phải vượt qua quá trình kiểm tra nghiêm ngặt:

• Độ chính xác kích thước (ví dụ: dung sai Đường kính ngoài là ± 0,01mm)
• Độ dày và tính đồng nhất của lớp phủ
• Độ nhám bề mặt
• Quét độ tinh khiết và khuyết tật hóa học

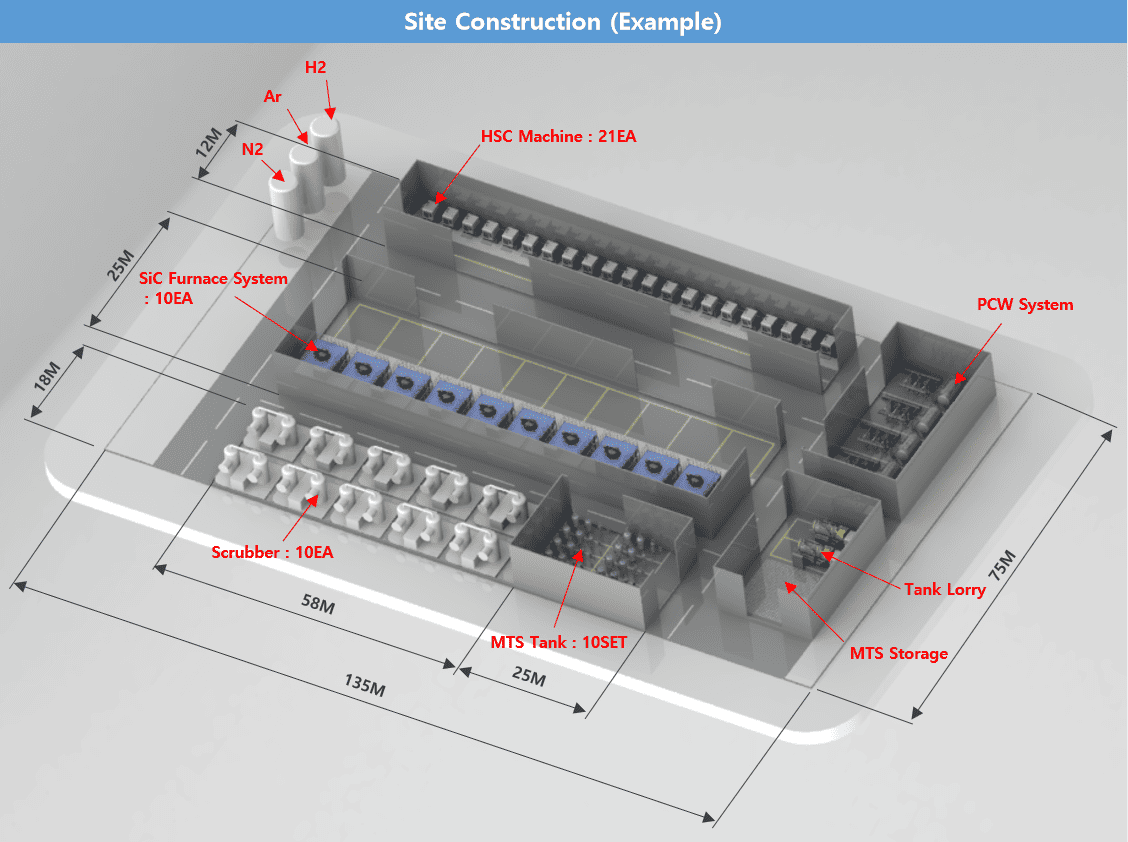

III. Hệ sinh thái: Tích hợp thiết bị và hệ thống khí đốt

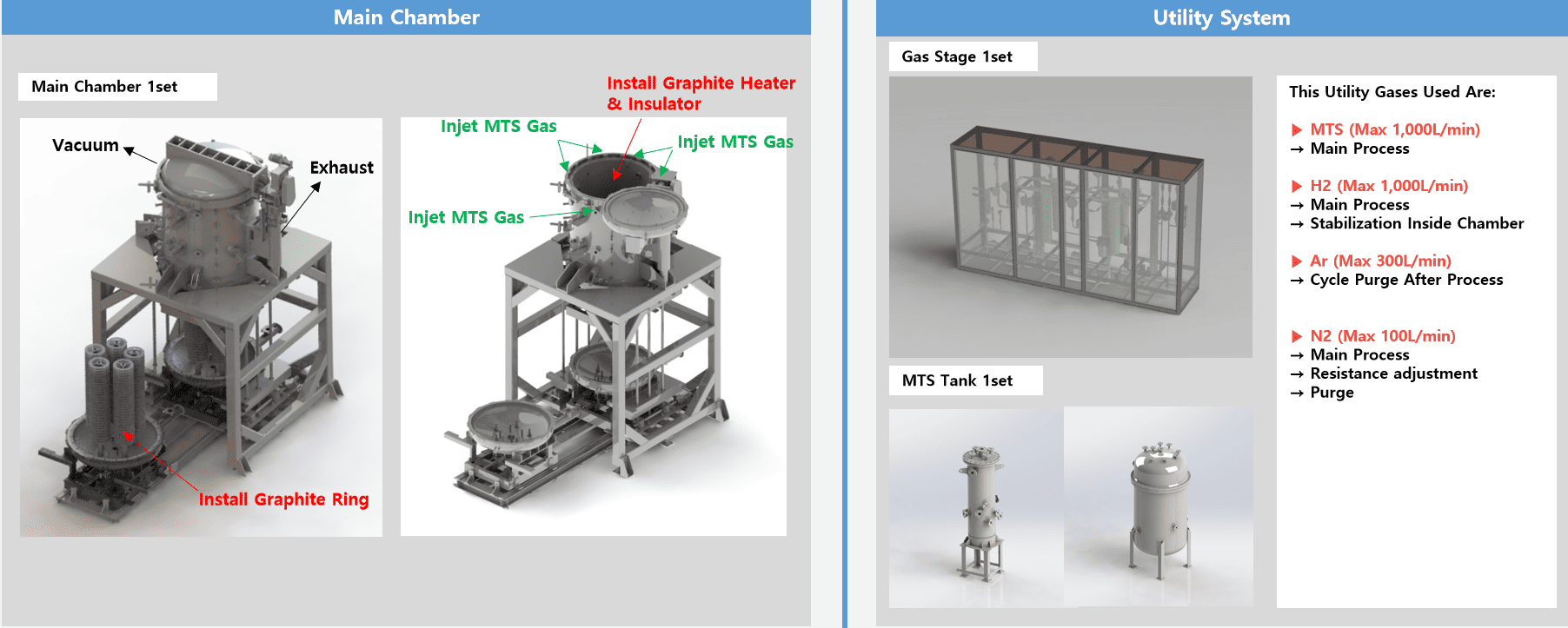

1. Cấu hình thiết bị chính

Dây chuyền sản xuất đẳng cấp thế giới dựa trên cơ sở hạ tầng tinh vi:

• Hệ thống lò SiC (10 khối): Các khối lớn (7,9m x 6,6m x 9,7m) cho phép vận hành đồng bộ nhiều trạm.
• Cung cấp khí: 10 bộ bình MTS và bệ phân phối đảm bảo độ ổn định của dòng khí có độ tinh khiết cao.
• Hệ thống hỗ trợ: Bao gồm 10 máy lọc đảm bảo an toàn môi trường, hệ thống làm mát PCW và 21 bộ HSC (Gia công tốc độ cao).

2. Chức năng của hệ thống khí lõi

• MTS (Tối đa 1000 L/phút): Nguồn lắng đọng chính cung cấp nguyên tử Si và C.
• Hydro (H₂, Tối đa 1000 L/phút): Ổn định không khí lò và hỗ trợ phản ứng
• Argon (Ar, Max 300 L/min): Được sử dụng để làm sạch và tẩy sau quá trình xử lý.
• Nitơ (N₂, Tối đa 100 L/phút): Được sử dụng để điều chỉnh điện trở và thanh lọc hệ thống.

Phần kết luận

Vòng lấy nét Solid CVD SiC có thể trông giống như một "vật tư tiêu hao", nhưng nó thực sự là một kiệt tác của khoa học vật liệu, công nghệ chân không và kiểm soát khí. Từ nguồn gốc than chì cho đến thành phần hoàn thiện, mỗi bước đều là minh chứng cho những tiêu chuẩn khắt khe cần có để hỗ trợ các nút bán dẫn tiên tiến.

Khi các nút quy trình tiếp tục thu hẹp, nhu cầu về các thành phần SiC hiệu suất cao sẽ chỉ tăng lên. Phương pháp sản xuất hoàn thiện, có hệ thống là yếu tố đảm bảo sự ổn định trong buồng ăn mòn và độ tin cậy cho thế hệ chip tiếp theo.
