Nút thắt vô hình trong tăng trưởng SiC: Tại sao nguyên liệu thô SiC CVD số lượng lớn 7N lại thay thế bột truyền thống

Trong thế giới chất bán dẫn Silicon Carbide (SiC), hầu hết sự chú ý đều chiếu vào lò phản ứng epiticular 8 inch hoặc sự phức tạp của việc đánh bóng wafer. Tuy nhiên, nếu chúng ta truy ngược chuỗi cung ứng về thời điểm ban đầu—bên trong lò Vận chuyển Hơi Vật lý (PVT)—một “cuộc cách mạng vật chất” cơ bản đang diễn ra một cách âm thầm.

Trong nhiều năm, bột SiC tổng hợp đã trở thành đặc trưng của ngành. Nhưng khi nhu cầu về năng suất cao và các bó pha lê dày hơn gần như trở nên ám ảnh, những hạn chế về mặt vật lý của loại bột truyền thống đang đạt đến điểm đột phá. Đây là lý do tại saoNguyên liệu thô CVD SiC số lượng lớn 7Nđã chuyển từ ngoại vi sang trung tâm của các cuộc thảo luận kỹ thuật.

Hai chữ "Nines" bổ sung thực sự có ý nghĩa gì?
Trong vật liệu bán dẫn, bước nhảy vọt từ 5N (99,999%) lên 7N (99,99999%) có thể trông giống như một sự điều chỉnh thống kê nhỏ, nhưng ở cấp độ nguyên tử, nó hoàn toàn thay đổi cuộc chơi.

Các loại bột truyền thống thường gặp khó khăn với các tạp chất kim loại dạng vết được đưa vào trong quá trình tổng hợp. Ngược lại, vật liệu khối được sản xuất thông qua quá trình lắng đọng hơi hóa học (CVD) có thể làm giảm nồng độ tạp chất xuống mức phần tỷ (ppb). Đối với những tinh thể bán cách điện có độ tinh khiết cao (HPSI) đang phát triển, mức độ tinh khiết này không chỉ là một thước đo phù phiếm—mà nó là một điều cần thiết. Hàm lượng Nitơ (N) cực thấp là yếu tố chính quyết định liệu chất nền có thể duy trì điện trở suất cao cần thiết cho các ứng dụng RF đòi hỏi khắt khe hay không.

Giải quyết ô nhiễm "Bụi carbon": Cách khắc phục vật lý cho các khiếm khuyết về tinh thể

Bất cứ ai đã từng dành thời gian ở quanh lò tăng trưởng tinh thể đều biết rằng "các tạp chất carbon" là cơn ác mộng tột cùng.

Khi sử dụng bột làm nguồn, nhiệt độ vượt quá 2000°C thường làm cho các hạt mịn bị than chì hóa hoặc xẹp xuống. Những hạt "bụi carbon" nhỏ bé, không được neo giữ này có thể được dòng khí mang theo và rơi trực tiếp lên bề mặt phân cách phát triển tinh thể, tạo ra sự sai lệch hoặc tạp chất có thể loại bỏ toàn bộ tấm bán dẫn một cách hiệu quả.

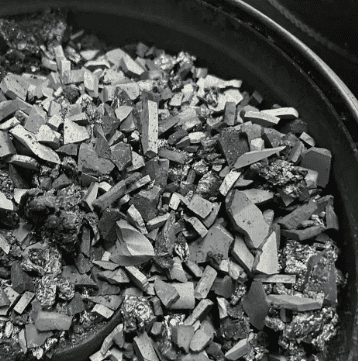

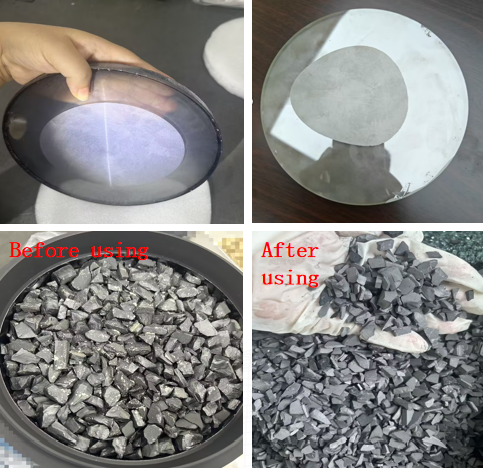

Vật liệu rời CVD-SiC hoạt động khác nhau. Mật độ của nó gần như trên lý thuyết, có nghĩa là nó hoạt động giống như một khối băng đang tan chảy hơn là một đống cát. Nó thăng hoa đồng đều trên bề mặt, cắt bỏ nguồn bụi. Môi trường "tăng trưởng sạch" này cung cấp sự ổn định cơ bản cần thiết để thúc đẩy sản lượng của các tinh thể 8 inch có đường kính lớn.

Động học: Phá vỡ giới hạn tốc độ 0,8 mm/h

Tốc độ tăng trưởng từ lâu đã là "gót chân Achilles" của năng suất SiC. Trong các thiết lập truyền thống, tốc độ thường dao động trong khoảng 0,3 - 0,8mm/h, khiến chu kỳ tăng trưởng kéo dài một tuần hoặc hơn.

Tại sao việc chuyển sang vật liệu rời có thể đẩy tốc độ này lên 1,46mm/h? Nó phụ thuộc vào hiệu suất truyền khối trong trường nhiệt:

1. Mật độ đóng gói được tối ưu hóa:Cấu trúc của vật liệu khối trong nồi nấu kim loại giúp duy trì độ dốc nhiệt độ ổn định hơn và dốc hơn. Nhiệt động lực học cơ bản cho chúng ta biết rằng gradient lớn hơn sẽ cung cấp động lực mạnh hơn cho việc vận chuyển pha khí.

2. Cân bằng hóa học:Vật liệu khối thăng hoa dễ dự đoán hơn, làm dịu cơn đau đầu thường gặp là "giàu Si" khi bắt đầu tăng trưởng và "giàu C" về cuối.

Sự ổn định vốn có này cho phép các tinh thể phát triển dày hơn và nhanh hơn mà không phải đánh đổi chất lượng cấu trúc thông thường.

Kết luận: Điều tất yếu đối với Kỷ nguyên 8 inch

Khi ngành công nghiệp chuyển hướng hoàn toàn sang sản xuất màn hình 8 inch, biên độ sai sót đã biến mất. Việc chuyển đổi sang vật liệu khối có độ tinh khiết cao không còn chỉ là "nâng cấp thử nghiệm" nữa mà là sự phát triển hợp lý dành cho các nhà sản xuất theo đuổi kết quả năng suất cao, chất lượng cao.

Chuyển từ dạng bột sang dạng khối không chỉ là thay đổi về hình dạng; nó là sự tái thiết cơ bản của quy trình PVT từ dưới lên.
