Bộ bảo vệ lớp phủ CVD SIC
  • Bộ bảo vệ lớp phủ CVD SICBộ bảo vệ lớp phủ CVD SIC

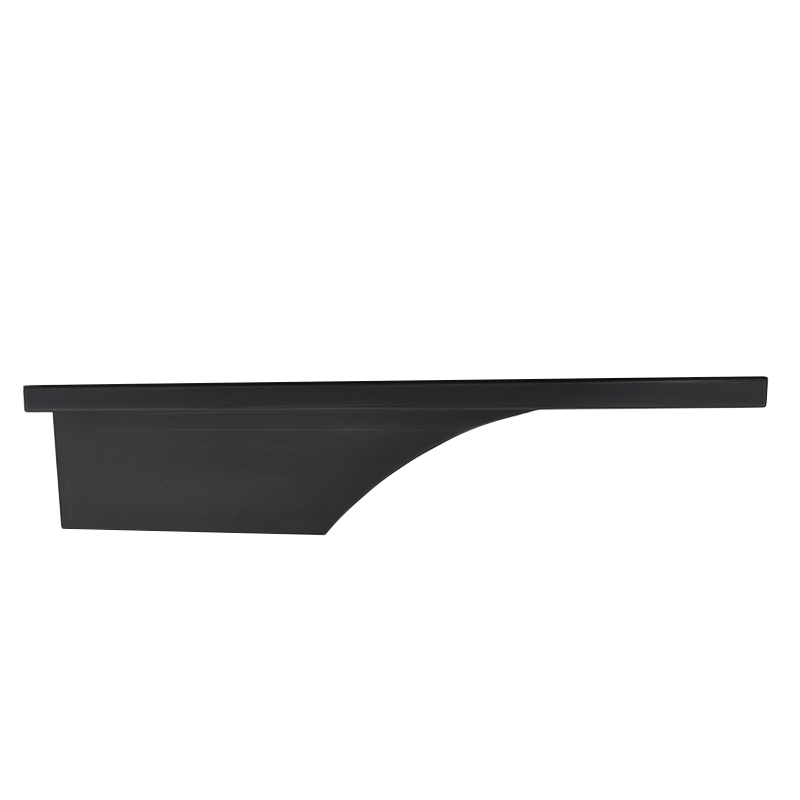

Bộ bảo vệ lớp phủ CVD SIC

Bộ bảo vệ lớp phủ CVD SIC của Bán dẫn Vetek được sử dụng là LPE SIC epitaxy, thuật ngữ "LPE" thường đề cập đến epitaxy áp suất thấp (LPE) trong lắng đọng hơi hóa học áp suất thấp (LPCVD). Trong sản xuất chất bán dẫn, LPE là một công nghệ quy trình quan trọng để phát triển màng mỏng tinh thể đơn, thường được sử dụng để phát triển các lớp epiticular silicon hoặc các lớp epiticular bán dẫn khác. Không ngần ngại liên hệ với chúng tôi để biết thêm câu hỏi.


Định vị sản phẩm và chức năng cốt lõi

Bộ bảo vệ lớp phủ CVD SIC là một thành phần chính trong thiết bị epiticular cacbua LPE silicon, chủ yếu được sử dụng để bảo vệ cấu trúc bên trong của buồng phản ứng và cải thiện sự ổn định của quá trình. Các chức năng cốt lõi của nó bao gồm:


Bảo vệ ăn mòn: Lớp phủ silicon được hình thành bởi quá trình lắng đọng hơi hóa học (CVD) có thể chống lại sự ăn mòn hóa học của huyết tương clo/flo và phù hợp cho môi trường khắc nghiệt như thiết bị khắc;

Quản lý nhiệt: Độ dẫn nhiệt cao của vật liệu cacbua silicon có thể tối ưu hóa tính đồng nhất nhiệt độ trong buồng phản ứng và cải thiện chất lượng của lớp epiticular;

Giảm ô nhiễm: Là một thành phần lót, nó có thể ngăn chặn các sản phẩm phụ phản ứng tiếp xúc trực tiếp với buồng và mở rộng chu trình bảo trì thiết bị.


Technical characteristics and design:


Thiết kế kết cấu:

Thường được chia thành các phần nửa mặt trăng trên và dưới, được lắp đặt đối xứng xung quanh khay để tạo thành một cấu trúc bảo vệ hình vòng;

Hợp tác với các thành phần như khay và đầu vòi hoa sen để tối ưu hóa phân phối luồng không khí và hiệu ứng lấy nét plasma.

Quá trình phủ:

Phương pháp CVD được sử dụng để lắng đọng các lớp phủ SIC tinh khiết cao, với độ dày của màng trong phạm vi ± 5% và độ nhám bề mặt thấp như RA≤0,5μm;

Độ dày lớp phủ điển hình là 100-300μm, và nó có thể chịu được môi trường nhiệt độ cao là 1600.


Kịch bản ứng dụng và lợi thế hiệu suất


Thiết bị áp dụng:

Chủ yếu được sử dụng cho lò epiticulace silicon 8 inch 8 inch của LPE, hỗ trợ tăng trưởng SIC Homoepiticular;

Thích hợp cho thiết bị khắc, thiết bị MOCVD và các kịch bản khác đòi hỏi phải có khả năng chống ăn mòn cao.

Các chỉ số chính:

Hệ số giãn nở nhiệt: 4,5 × 10⁻⁶/k (khớp với chất nền than chì để giảm ứng suất nhiệt);

Điện trở suất: 0,1-10Ω · cm (yêu cầu độ dẫn đáp ứng);

Tuổi thọ dịch vụ: dài hơn 3-5 lần so với vật liệu thạch anh/silicon truyền thống.


Rào cản kỹ thuật và thách thức


Sản phẩm này cần khắc phục các khó khăn trong quá trình như kiểm soát tính đồng nhất của lớp phủ (như bù độ dày cạnh) và tối ưu hóa liên kết giao diện lớp phủ cơ chất (≥30MPa), đồng thời cần phù hợp với vòng quay tốc độ cao (1000 vòng / phút) và yêu cầu độ dốc nhiệt độ của thiết bị LPE.





Tính chất vật lý cơ bản của lớp phủ CVD sic:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Tính chất vật lý cơ bản của lớp phủ CVD sic
Tài sản Giá trị điển hình
Cấu trúc tinh thể FCC polycrystalline pha, chủ yếu (111) định hướng
Tỉ trọng 3,21 g/cm³
Độ cứng Độ cứng 2500 Vickers (tải 500g)
Kích thước hạt 2 ~ 10 mm
Độ tinh khiết hóa học 99,9995%
Công suất nhiệt 640 J · kg-1· K-1
Nhiệt độ thăng hoa 2700
Sức mạnh uốn 415 MPa RT 4 điểm
Mô đun của Young 430 GPA 4pt uốn cong, 1300 ℃
Độ dẫn nhiệt 300W · m-1· K-1
Mở rộng nhiệt (CTE) 4,5 × 10-6K-1


Cửa hàng sản xuất:

VeTek Semiconductor Production Shop


Tổng quan về Chuỗi ngành công nghiệp Epitaxy Chip Chip:

Overview of the semiconductor chip epitaxy industry chain


Thẻ nóng: Bộ bảo vệ lớp phủ CVD SIC
