Tac phủ wafer M cảm

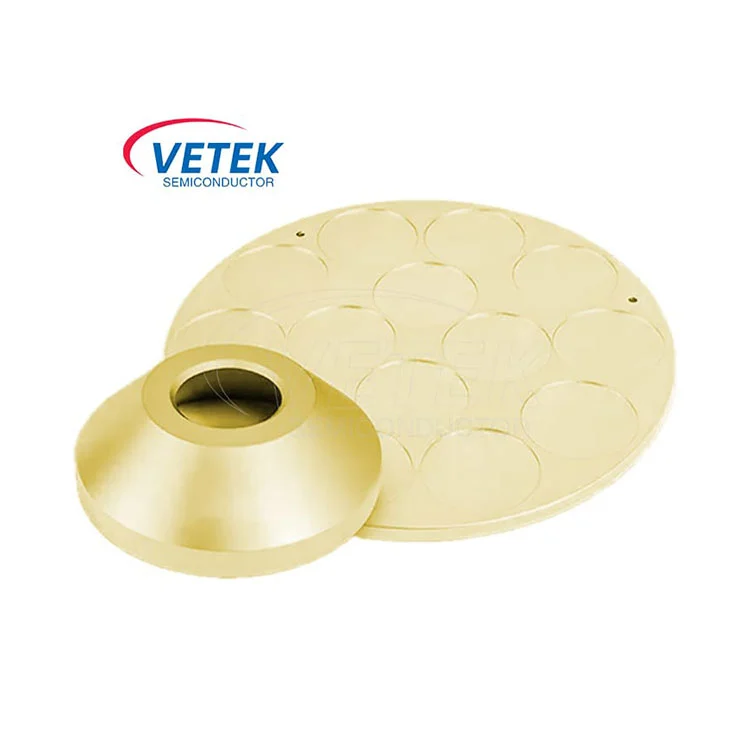

Phân bán vetek sr bán dẫn TAC được phủ wafer là một thành phần chính được sử dụng trongSự lắng đọng hơi hóa học kim loại-hữu cơ (MOCVD)lò phản ứng choCác quy trình epiticular (EPI) bán dẫn (EPI). Cơ sở tròn chuyên dụng này được làm từ than chì chất lượng cao và được phủ một lớp cacbua tantalum (TAC), nổi tiếng với các tính chất nhiệt và hóa học đặc biệt của nó.

Chức năng chính của lớp phủ TAC là cải thiện hiệu suất và độ bền của độ nhạy wafer trong các điều kiện khắc nghiệt của sản xuất chất bán dẫn. Tantalum cacbua nổi tiếng với độ cứng, điểm nóng chảy cao và khả năng chống mài mòn nổi bật, làm cho nó trở thành lớp bảo vệ lý tưởng. Lớp phủ này che chắn cơ sở than chì cơ bản từ các phản ứng hóa học ăn mòn và các ứng suất cơ học xảy ra bên trongLò phản ứng MOCVD, kéo dài tuổi thọ của thiết bị và cải thiện độ tin cậy.

Trong quá trình tăng trưởng epiticular của vật liệu bán dẫn, độ nhạy wafer phủ TAC đóng vai trò quan trọng bằng cách đảm bảo lắng đọng màng chính xác. Khả năng chống lại nhiệt độ cao và môi trường hóa học khắc nghiệt là rất quan trọng đối với việc sản xuất chính xác các thiết bị bán dẫn, cho phép thiết bị hoạt động ổn định trong các điều kiện quy trình đòi hỏi.

Sự kết hợp của mộtLõi than chìVàLớp phủ TACĐảm bảo phân bố nhiệt đồng đều trên các bộ nhớ, điều này rất cần thiết để cải thiện độ lặp lại và chất lượng của các lớp bán dẫn được phát triển trong quá trình MOCVD. Thiết kế vật liệu tiên tiến này không chỉ cung cấp độ bền mà còn đáp ứng các nhu cầu nghiêm ngặt của sản xuất chất bán dẫn hiện đại cho các thành phần điện tử hiệu suất cao.

Là nhà cung cấp và nhà sản xuất các bộ xử lý wafer phủ TAC, chất bán dẫn Vetek cam kết cung cấp các giải pháp kỹ thuật chất lượng cao cho ngành công nghiệp bán dẫn. Chúng tôi mong muốn trở thành đối tác đáng tin cậy lâu dài của bạn ở Trung Quốc, cung cấp các sản phẩm đáng tin cậy, tùy chỉnh.
