Tại sao than chì được phủ silicon cacbua để làm chất bán dẫn Epitaxy?

Trong epitaxy bán dẫn, than chì hiếm khi được chọn đơn giản vì nó có thể chịu được nhiệt độ cao. Giá trị thực sự của nó nằm ở sự kết hợp giữa khả năng gia công, phản ứng nhiệt, hoạt động điện và khả năng hình thành các thành phần lò phản ứng phức tạp như bộ phận nhạy cảm thùng, bộ phận nhạy cảm pancake, bộ phận giữ wafer đơn và chất mang MOCVD. Tuy nhiên, bề mặt than chì mang lại những ưu điểm này không phải lúc nào cũng phù hợp để tiếp xúc trực tiếp và lặp đi lặp lại với môi trường epitaxy. Đây là lý do tại sao nhiều thành phần than chì quan trọng được bảo vệ bằng lớp bảo vệ dày đặc.lớp phủ silicon cacbua lắng đọng hơi hóa chất, tạo ra thứ thường được mô tả làThan chì phủ SiC.

Khái niệm kỹ thuật rất đơn giản nhưng quan trọng: thân than chì cung cấp nền tảng cấu trúc và nhiệt, trong khi lớp SiC CVD trở thành bề mặt xử lý. Do đó, thành phần tạo thành phải được coi là một hệ thống vật liệu tích hợp chứ không phải là than chì với lớp bảo vệ tùy chọn.

Tại sao than chì vẫn quan trọng trong lò phản ứng epit Wax

Một chất nhạy cảm với epit Wax thực hiện nhiều công việc hơn là chỉ giữ một tấm bán dẫn. Nó thiết lập vị trí cơ học của wafer, tham gia truyền nhiệt và tùy thuộc vào thiết kế lò phản ứng, tương tác với chuyển động quay, gia nhiệt cảm ứng và dòng khí. Những thay đổi nhỏ về độ sâu của túi, độ phẳng, cấu hình bề mặt hoặc trạng thái nhiệt có thể thay đổi môi trường wafer cục bộ và cuối cùng ảnh hưởng đến tính đồng nhất của epiticular.

Yêu cầu này giải thích việc tiếp tục sử dụng than chì hạt mịn và đẳng nhiệt. Than chì có thể được gia công chính xác thành các dạng hình học khó sản xuất hơn hoặc tốn kém hơn nhiều từ nhiều vật liệu gốm dày đặc. Nó cũng cung cấp các đặc tính nhiệt và điện tương thích với một số khái niệm lò phản ứng tường nóng và gia nhiệt cảm ứng.

Đối với silicon thương mại vàepitaxy SiC, SGL Carbon xác định than chì đẳng tĩnh có độ bền cao làm vật liệu cơ bản cho các chất có độ nhạy được phủ và lưu ý rằng chất lượng vật liệu có chất nhạy cảm có ảnh hưởng trực tiếp đến chất lượng của lớp epiticular. Do đó, dung sai kích thước chặt chẽ, lớp phủ đồng nhất và độ tinh khiết được coi là các yêu cầu liên quan chứ không phải là các thông số kỹ thuật độc lập.

Khó khăn là vật liệu phù hợp để chế tạo thân nhiệt không nhất thiết phải là bề mặt tối ưu để tiếp xúc với môi trường xử lý. Sự khác biệt này là lý do cơ bản cho việc áp dụng cacbua silic.

Tại sao than chì trần không phải là bề mặt xử lý lý tưởng

A thành phần than chì trầnhoạt động trong môi trường có nhiệt độ cao, khí tiền chất phản ứng và gia nhiệt và làm mát lặp đi lặp lại. Trong những điều kiện này, bề mặt có thể dần dần trở thành một phần của phản ứng hóa học.

Trong epitaxy cacbua silic, vấn đề này đặc biệt rõ ràng. Công trình đã xuất bản về SiC CVD dựa trên clorua mô tả các chất nhạy cảm với than chì được phủ SiC đặc biệt để ngăn tạp chất và các hydrocacbon bổ sung thoát ra khỏi than chì nóng trong quá trình tăng trưởng. Công trình tương tự báo cáo rằng sự xuống cấp của lớp phủ SiC tại các điểm nóng có thể ảnh hưởng đến khả năng tái tạo trong quá trình chạy, minh họa rằng tình trạng của bề mặt cảm ứng có thể trở thành một phần của chính quá trình.

Do đó, rủi ro rộng hơn quá trình oxy hóa đơn giản. Tiếp xúc trực tiếp có thể dẫn đến sự tấn công hóa học, làm nhám bề mặt dần dần, giải phóng các hạt, tiếp xúc với các tạp chất dạng vết hoặc các phản ứng không mong muốn giữa than chì và khí xử lý. Chu trình làm sạch có thể tạo ra một cơ chế ứng suất khác vì cùng một thành phần phải tồn tại nhiều lần trong cả hóa học lắng đọng và hóa học làm sạch buồng.

Đối với sản xuất chất bán dẫn, điều này tạo ra một vòng phản hồi không mong muốn. Sự xuống cấp bề mặt làm thay đổi tình trạng của chất nhạy cảm; một chất nhạy cảm thay đổi có thể thay đổi ranh giới nhiệt và hóa học cục bộ xung quanh tấm bán dẫn; và ranh giới thay đổi có thể làm giảm khả năng lặp lại của quy trình.

Do đó, mục đích của việc phủ than chì không chỉ đơn thuần là làm cho bộ phận đó “có khả năng chống ăn mòn tốt hơn”. Đó là để giữranh giới đối mặt với quá trình ổn định hơn theo thời gian.

CVD SiC như một giao diện chức năng giữa than chì và quy trình

Lớp phủ SiC CVD tạo ra bề mặt cacbua silic dày đặc trên thân than chì được gia công. Lớp phủ SiC thương mại thường được lắng đọng bằng cách lắng đọng hơi hóa học ở nhiệt độ trên khoảng 1.200°C. SGL Carbon báo cáo nhiệt độ lắng đọng điển hình là 1.200–1.300°C và đặc biệt nhấn mạnh rằng đặc tính giãn nở nhiệt của chất nền than chì phải phù hợp với lớp phủ để giảm thiểu ứng suất nhiệt.

Sau khi lắng đọng, lớp SiC hoạt động như một mặt phân cách chức năng giữa than chì và môi trường lò phản ứng. Khả năng kháng hóa chất của nó làm giảm sự tấn công trực tiếp vào carbon bên dưới. Mật độ của nó hạn chế sự tiếp xúc trực tiếp của than chì với môi trường xử lý. Độ tinh khiết cao của nó mang lại bề mặt được kiểm soát chặt chẽ hơn ở gần tấm bán dẫn và tính toàn vẹn cơ học của nó giúp giảm việc tạo ra các hạt liên quan đến xói mòn.

Những ưu điểm này phụ thuộc vào lớp phủ còn nguyên vẹn. Lớp phủ có độ dày đồng đều kém, có lỗ kim cục bộ, ứng suất dư hoặc độ bám dính yếu cuối cùng có thể bị nứt hoặc bong ra. Khi điều đó xảy ra, than chì lại lộ ra và chức năng bảo vệ bị mất cục bộ.

Vì lý do này, độ dày lớp phủ không phải là thước đo chất lượng có ý nghĩa. Các thông số kỹ thuật hữu ích hơn là sự kết hợp củađộ tinh khiết, mật độ, độ nhám bề mặt, độ đồng đều độ dày, cấu trúc vi mô, khả năng tương thích chất nền và tính toàn vẹn giao diện.

Mersen áp dụng cách tiếp cận hệ thống vật liệu tương tự trong hướng dẫn thiết bị bán dẫn của mình. Nó mô tả than chì siêu tinh khiết được phủ SiC cho epitaxy và MOCVD, đồng thời nêu bật đặc biệt khả năng tương thích CTE giữa than chì và cacbua silic như một điều kiện cho tính toàn vẹn của lớp phủ lâu dài.

Về mặt thực tế, thành phần lý tưởng không phải là thành phần có lớp SiC dày nhất. Đây là loại trong đó cấp độ than chì, cấu trúc lớp phủ, dung sai gia công và điều kiện vận hành được kết hợp đủ tốt để duy trì ổn định qua các chu kỳ xử lý lặp đi lặp lại.

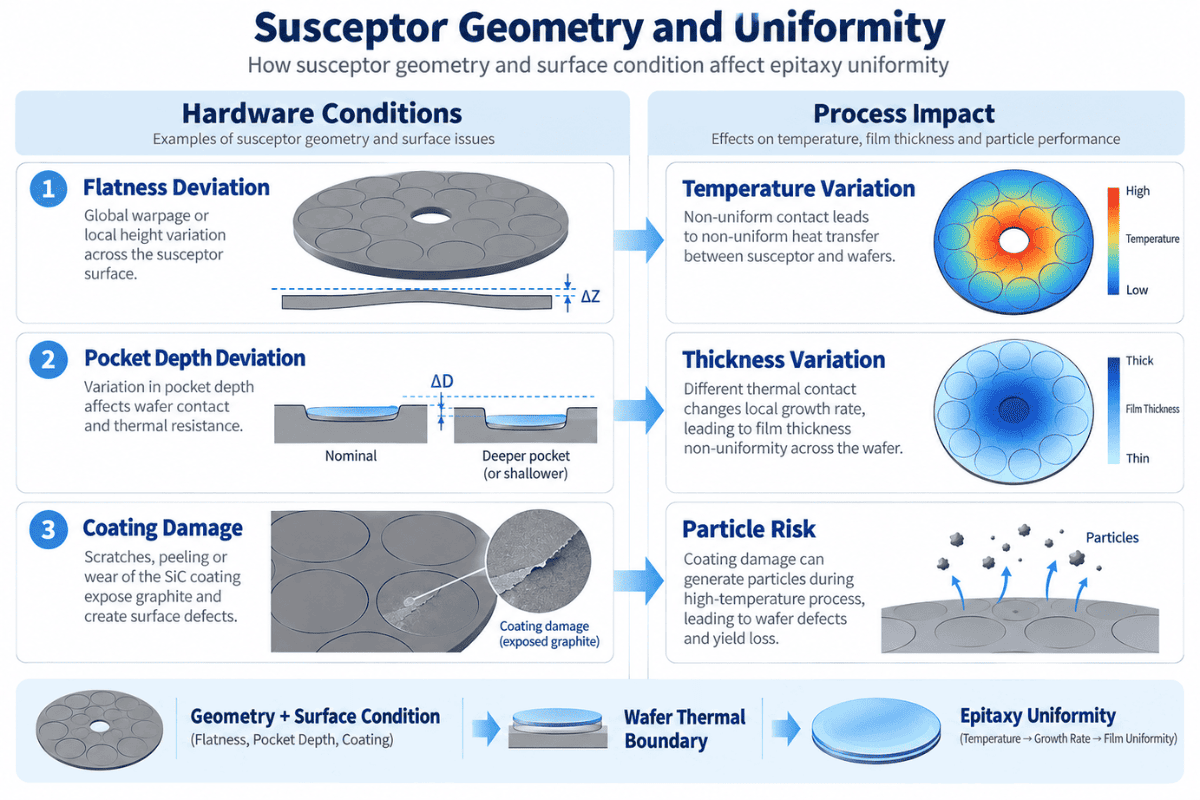

Hình học và độ phẳng của cảm biến ảnh hưởng đến tính đồng nhất của nhiệt độ wafer như thế nào?

Giá trị của chất cảm ứng được phủ SiC trở nên rõ ràng hơn khi thành phần được xem như một phần của trường nhiệt thay vì chỉ đơn thuần là vật tư tiêu hao.

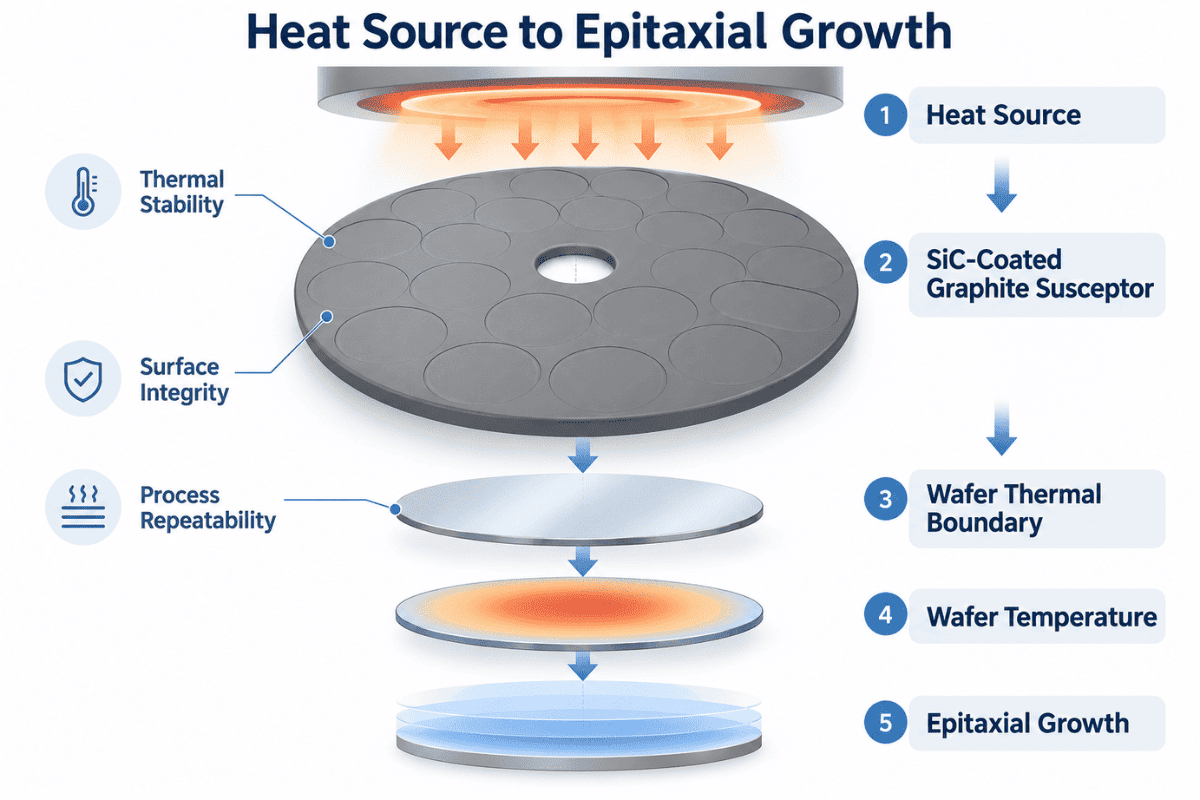

Đường năng lượng trong hệ thống epitaxy đơn giản có thể được biểu diễn dưới dạng:

Nguồn nhiệt → Chất nhạy cảm với than chì được phủ SiC → Ranh giới nhiệt của wafer → Nhiệt độ của wafer → Tăng trưởng epiticular

Mỗi giao diện đều quan trọng. Nếu chất cảm biến bị biến dạng, nếu các túi thay đổi kích thước, nếu cặn tích tụ không đều hoặc nếu lớp phủ bị hỏng cục bộ thì các điều kiện mà tấm bán dẫn gặp phải có thể thay đổi ngay cả khi công thức lò phản ứng danh nghĩa không thay đổi.

Đây là lý do tại sao gia công chính xác và chất lượng lớp phủ có mối liên hệ chặt chẽ với nhau. SGL Carbon nhấn mạnh vào cấu hình dạng túi, độ phẳng, độ hoàn thiện bề mặt, độ tinh khiết và lớp phủ SiC đồng nhất cho các chất nhạy cảm epitaxy silicon và cũng liên kết các đặc tính chất nhạy cảm với chất lượng lớp epiticular.

Một mối quan hệ tương tự tồn tại trong MOCVD. Các chất mang bán dẫn quay các chất nền thông qua trường tiền chất và nhiệt được kiểm soát, đồng thời hoạt động nhiệt của chất mang góp phần phân phối nhiệt độ của miếng bán dẫn. SGL Carbon lưu ý rằng than chì có độ tinh khiết cao, lớp phủ SiC đồng nhất và dung sai kích thước chặt chẽ được sử dụng để kiểm soát hiệu suất sóng mang trong các ứng dụng MOCVD liên quan đến LED và GaN.

Do đó, sẽ không chính xác khi cho rằng chỉ riêng lớp phủ SiC “cải thiện hiệu suất epiticular”. Kết luận kỹ thuật hợp lý hơn là thành phần than chì được phủ SiC ổn định, được thiết kế tốt giúp duy trìđiều kiện biên nhiệt, hóa học và ô nhiễmcần thiết cho quá trình epitaxy lặp lại.

Sự khác biệt đó rất quan trọng đối với cả độ chính xác kỹ thuật và trình độ của nhà cung cấp.

Tại sao các yêu cầu lại khác nhau giữa Epit Wax Silicon và SiC

Khái niệm vật liệu cơ bản tương tự đối với epit Wax silicon và SiC, nhưng mức độ nghiêm trọng của môi trường vận hành là khác nhau.

Trong epit Wax silicon, chất nhạy cảm được phủ có độ tinh khiết cao phải duy trì độ chính xác về kích thước, độ đồng đều nhiệt và bề mặt xử lý sạch. Các nhà cung cấp thương mại đặc biệt chú trọng đến độ phẳng, hình dạng túi, dung sai gia công và tính đồng nhất của lớp phủ vì chất nhạy cảm tạo thành một phần của hệ thống gia nhiệt tấm bán dẫn.

Epitaxy SiC thường gây ra ứng suất nhiệt và hóa học lớn hơn lên vùng nóng. Ví dụ, sự tăng trưởng SiC dựa trên clorua có thể hoạt động ở nhiệt độ khoảng 1.570°C trong các nghiên cứu về lò phản ứng đã được công bố. Trong những điều kiện như vậy, sự xuống cấp của lớp phủ tại các điểm nóng cục bộ trở nên đặc biệt có liên quan vì những thay đổi trên bề mặt chất nhạy cảm có thể ảnh hưởng đến khả năng tái tạo qua nhiều lần chạy.

Do đó, câu hỏi thích hợp không phải là liệu lớp phủ SiC có “tốt hơn” đối với quy trình này so với quy trình khác hay không. Câu hỏi đúng là liệu kiến ​​trúc lớp phủ có tương thích với thực tế hay không?nhiệt độ, hóa học khí, chu trình nhiệt, phương pháp làm sạch và hình dạng thành phần.

Logic tương tự cũng được áp dụng khi đánh giá các lớp phủ thay thế như TaC hoặc khi xem xét các thành phần SiC rắn. Việc lựa chọn vật liệu phải tuân theo môi trường quy trình thay vì phân cấp vật liệu chung chung.

Chỉ định than chì phủ SiC làm thành phần kỹ thuật

Thông số kỹ thuật có ý nghĩa về mặt kỹ thuật bắt đầu với lò phản ứng hơn là với lớp phủ.

Nhà cung cấp phải hiểu rõ quy trình epit Wax, cấu hình lò phản ứng, kích thước tấm bán dẫn, hình dạng thành phần, nhiệt độ vận hành, khí xử lý và hóa chất làm sạch trước khi xác định các yêu cầu về than chì và lớp phủ. Sau đó, bản vẽ thành phần sẽ thiết lập hình dạng túi, độ phẳng, các kích thước quan trọng và độ hoàn thiện bề mặt. Chỉ sau khi hiểu được các yêu cầu này thì độ dày lớp phủ, độ đồng đều, độ nhám và các tiêu chí kiểm tra mới được hoàn thiện.

Cách tiếp cận này thay đổi RFQ từ một yêu cầu hàng hóa—

“Trích dẫn mộtChất nhạy cảm than chì được phủ SiC.”

—đến một đặc điểm kỹ thuật được xây dựng xung quanh quy trình thực tế.

Đối với các thành phần epitaxy, mục tiêu không chỉ đơn giản là tối đa hóa tuổi thọ của lớp phủ. Mục tiêu là duy trì một thành phần hỗ trợnhiệt độ wafer ổn định, ô nhiễm được kiểm soát, rủi ro hạt thấp, tính nhất quán về kích thước và điều kiện tăng trưởng lặp lạitrong suốt thời gian phục vụ dự định của nó.

Câu hỏi thường gặp

1. Tại sao than chì được phủ cacbua silic trong epitaxy?

Than chì cung cấp khả năng gia công và các đặc tính nhiệt hữu ích, trong khi CVD SiC cung cấp bề mặt xử lý có độ tinh khiết cao, ổn định về mặt hóa học. Sự kết hợp này cho phép các chất nhạy cảm than chì phức tạp hoạt động trong môi trường bán dẫn đòi hỏi khắt khe.

2.Tại sao không sử dụng than chì trần?

Than chì trần có thể tương tác với khí phản ứng, làm lộ ra tạp chất, làm thô hoặc tạo ra các hạt theo thời gian. Lớp phủ SiC dày đặc tách than chì ra khỏi môi trường xử lý.

3. Lớp phủ SiC có loại bỏ được ô nhiễm không?

Không. Nó làm giảm nguy cơ ô nhiễm liên quan đến than chì khi lớp phủ vẫn còn nguyên vẹn, nhưng ô nhiễm cũng có thể bắt nguồn từ khí, bề mặt buồng, cặn, xử lý và các thành phần khác của lò phản ứng.

4. Lớp phủ SiC có ảnh hưởng đến hiệu suất nhiệt không?

Đúng. Lớp phủ, chất nền than chì, hình dạng thành phần và tình trạng bề mặt cùng ảnh hưởng đến ranh giới nhiệt giữa chất nhạy cảm và tấm bán dẫn. Do đó, lớp phủ phải được đánh giá như một phần của thành phần hoàn chỉnh.

5. Thông tin nào nên được đưa vào RFQ?

Một RFQ hữu ích phải bao gồm mô hình lò phản ứng, loại quy trình, kích thước wafer, bản vẽ thành phần, nhiệt độ vận hành, khí xử lý và làm sạch, yêu cầu về than chì, thông số lớp phủ, dung sai tới hạn, độ hoàn thiện bề mặt, tiêu chí kiểm tra và số lượng yêu cầu.

Tài liệu tham khảo

1. SGL Cacbon. Các chất nhạy cảm với than chì và các thành phần dùng cho epit Wax silicon và SiC.

2. SGL Cacbon. Lớp phủ SIGRAFINE® SiC.

3. Mersen. Thiết bị xử lý chất bán dẫn - Than chì siêu tinh khiết được phủ silicon cacbua. Pedersen, H. và cộng sự. Tăng trưởng epitaxy SiC sử dụng CVD dựa trên clorua. Tạp chí tăng trưởng tinh thể.
