Lớp phủ silicon cacbua (SiC) là gì? Thuộc tính, Quy trình CVD & Ứng dụng

Tóm tắt chi tiết

A lớp phủ silicon cacbua (lớp phủ SiC)là một lớp SiC dày đặc lắng đọng trên bề mặt thành phần, thường là than chì có độ tinh khiết cao, để tạo ra bề mặt xử lý ổn định nhiệt và kháng hóa chất. Trong thiết bị bán dẫn, lớp phủ thường được sản xuất bằnglắng đọng hơi hóa học (CVD).

Hiệu suất của nó đến từ hệ thống kết hợp củachất nền than chì, lớp SiC CVD, hình học thành phần và môi trường lò phản ứng.

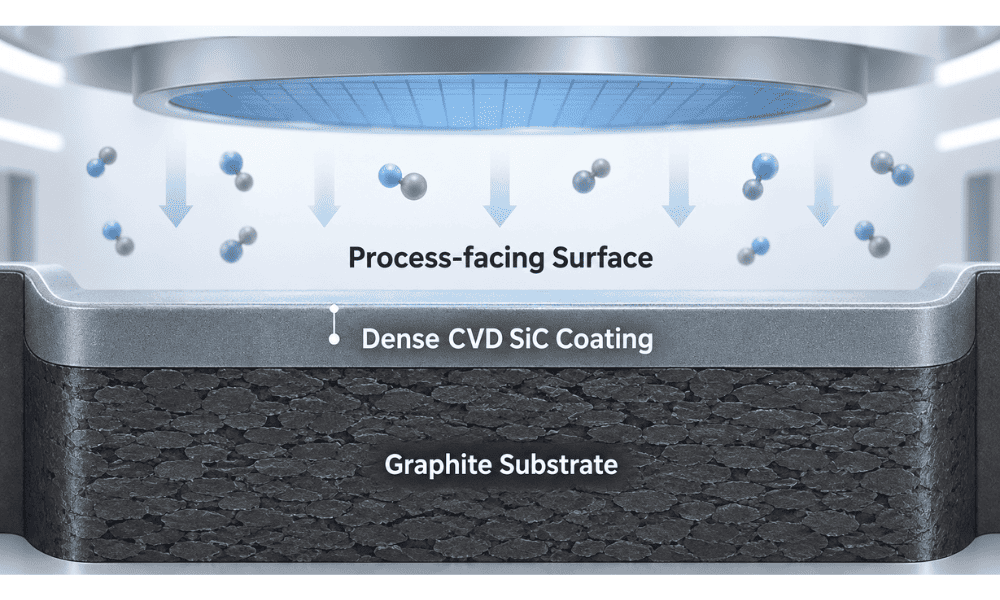

1. Lớp phủ silicon cacbua là gì?

Than chì được sử dụng rộng rãi cho các bộ phận vùng nóng bán dẫn vì nó có thể gia công và ổn định nhiệt. Tuy nhiên, than chì trần có thể phản ứng với khí xử lý, oxy hóa, giải phóng tạp chất hoặc tạo ra các hạt khi bề mặt xuống cấp.

CVD SiC thay đổi tình trạng bề mặt đó. Cacbua silic được lắng đọng dưới dạng lớp đa tinh thể dày đặc trên thân than chì được gia công, tạo ra rào cản giữa than chì và môi trường xử lý.

Xử lý khí / wafer → Bề mặt SiC CVD dày đặc → Giao diện SiC/Graphite → Thân than chì có độ tinh khiết cao

Than chì cung cấp cấu trúc, khối lượng nhiệt và khả năng gia công; SiC cung cấp bề mặt xử lý. Giao diện phải tồn tại trong quá trình lắng đọng, làm mát và lặp đi lặp lại các chu kỳ phản ứng.

SGL Carbon mô tả lớp phủ SiC thương mại là các lớp CVD dày đặc, chống mài mòn và ăn mòn được lắng đọng trên than chì đẳng tĩnh, với các ứng dụng bao gồm tăng trưởng tinh thể bán dẫn, epit Wax silicon/SiC vàMOCVD.

Đây là lý do tại sao các bộ phận được phủ SiC cấp bán dẫn phải được đánh giá làhệ thống vật liệu kỹ thuật, thay vì chỉ đơn giản là “than chì có lớp phủ”.

Lớp phủ SiC CVD so với SiC rắn

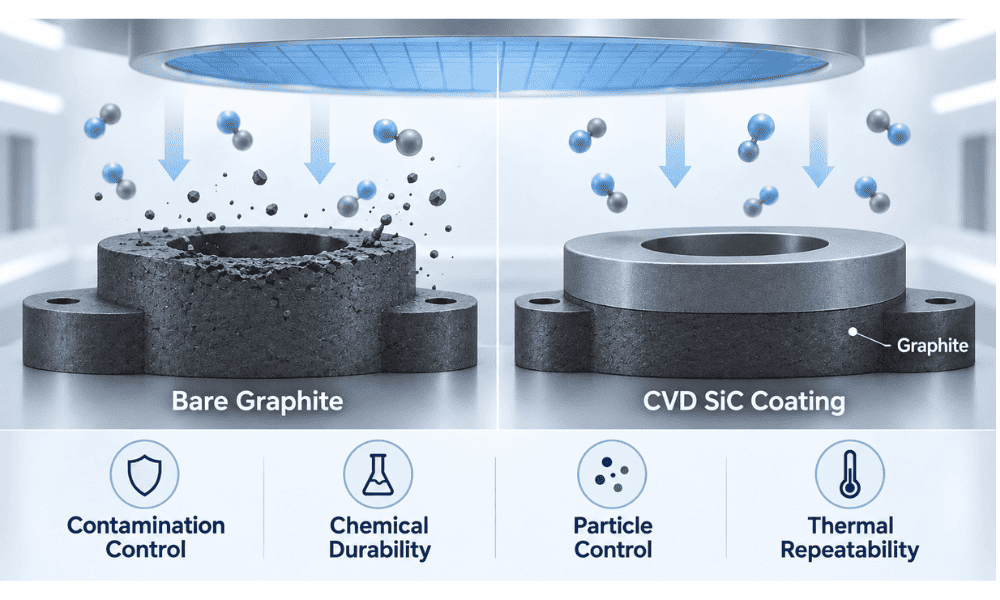

2. Tại sao than chì được phủ SiC trong thiết bị bán dẫn?

Mục đích là để kết hợp các lợi thế về nhiệt và sản xuất của than chì với bề mặt phù hợp hơn với các điều kiện bán dẫn đòi hỏi khắt khe.

Chất nhạy cảm bằng than chì hoặc chất mang bán dẫn có thể được gia công với dung sai chặt chẽ và các túi phức tạp. CVD SiC sau đó bảo vệ bề mặt tiếp xúc với khí xử lý và quá trình làm sạch. Sự kết hợp này giải quyết bốn mối quan tâm chính.

Kiểm soát ô nhiễm.Bề mặt dày đặc, có độ tinh khiết cao giúp cách ly than chì bên dưới khỏi môi trường wafer.

Độ bền hóa học.Epitaxy và MOCVD sử dụng tiền chất mạnh và hóa chất tẩy rửa; SiC cải thiện sức đề kháng so với than chì tiếp xúc.

Kiểm soát hạt.Các vết nứt, bong tróc hoặc xuống cấp bề mặt có thể trở thành nguồn hạt, do đó tính toàn vẹn của lớp phủ đóng vai trò trực tiếp đối với độ sạch của quy trình.

Độ lặp lại nhiệt.Chất cảm ứng và chất mang là một phần của trường nhiệt lò phản ứng. Hình dạng và tình trạng bề mặt của chúng phải ổn định để nhiệt độ của tấm bán dẫn vẫn có thể lặp lại.

Mersen xác định nhiệt độ cao, độ chân không cao, tiền chất khí mạnh, kiểm soát ô nhiễm và khả năng chống lại axit làm sạch là các yêu cầu vận hành chính đối với thiết bị than chì được sử dụng trong epitaxy và MOCVD. Nó cũng nhấn mạnh khả năng tương thích than chì/SiC CTE là quan trọng đối với tính toàn vẹn của lớp phủ.

Điều này giải thích tại sao chất lượng lớp phủ không thể tách rời khỏichất lượng than chì, độ chính xác về kích thước hoặc điều kiện lò phản ứng. Lớp SiC xuất sắc về mặt hóa học trên một bộ phận bị biến dạng hoặc được thiết kế kém vẫn có thể mang lại hiệu suất xử lý kém.

3. Lớp phủ silicon cacbua CVD được sản xuất như thế nào?

Một dây chuyền sản xuất điển hình là:

Lựa chọn than chì → Gia công chính xác → Tinh chế → Chuẩn bị bề mặt → Lắng đọng SiC CVD → Kiểm tra

Than chì được chọn để đảm bảo độ tinh khiết, cấu trúc vi mô và hoạt động nhiệt, sau đó được gia công trước khi phủ vì độ phẳng, độ sâu túi và hình dạng cạnh ảnh hưởng đến kích thước cuối cùng và tính đồng nhất của lớp phủ.

Trong quá trình CVD, tiền chất dạng khí đi vào lò phản ứng nhiệt độ cao. Các chất phản ứng tiếp cận bề mặt than chì, nơi SiC tạo mầm và phát triển thành một lớp liên tục.

SGL Carbon báo cáo công khai nhiệt độ lắng đọng SiC điển hình khoảng1.200–1.300°Ccho quá trình phủ thương mại của nó. Nó báo cáo β-SiC, hoặc 3C-SiC khối, cho một hệ thống lớp phủ.

Nghiên cứu gần đây về chất nhạy cảm than chì được phủ CVD-SiC chứng minh thêm rằng cấu trúc lớp phủ phụ thuộc rất nhiều vào điều kiện xử lý.

Một năm 2026Báo cáo khoa họcnghiên cứu điều tra sự lắng đọng từ1.100 đến 1.350°C, cùng với những thay đổi về áp suất và tỷ lệ H₂/MTS. Các nhà nghiên cứu đã quan sát thấy những thay đổi đáng kể về hình thái lớp phủ, độ nhám, cân bằng hóa học và độ cứng, chứng minh mối quan hệ giữa:

Thông số CVD → Cấu trúc vi mô SiC → Thuộc tính lớp phủ → Hiệu suất thành phần.

Bài học kỹ thuật quan trọng là“CVD SiC” không phải là một vật liệu cố định.

Một đặc điểm kỹ thuật như:

“Lớp phủ SiC 100 μm”

chỉ mô tả độ dày.

Nó không xác định đầy đủ:

l độ tinh khiết;

l độ xốp;

l cấu trúc hạt;

l độ nhám bề mặt;

l tính đồng nhất của lớp phủ;

l chất lượng giao diện;

l ứng suất dư.

Đối với thiết bị bán dẫn, những yếu tố đó có thể quan trọng như độ dày danh nghĩa.

Khiếm khuyết lớp phủ phổ biến

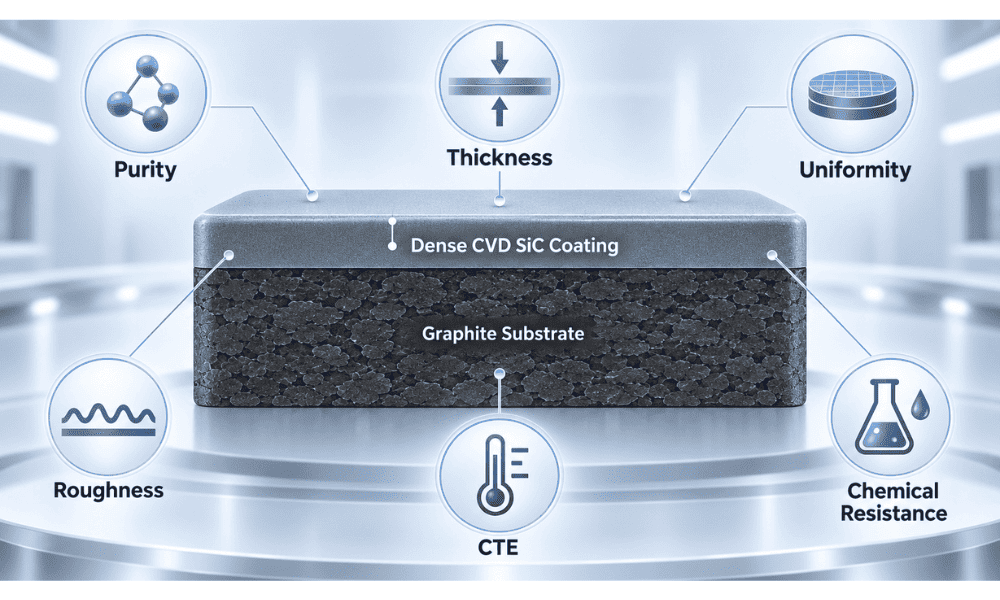

4. Đặc tính lớp phủ SiC nào quan trọng nhất?

Đối với việc sử dụng chất bán dẫn, các đặc tính hữu ích nhất là những đặc tính liên quan đến kiểm soát ô nhiễm, độ ổn định của quy trình và tuổi thọ linh kiện.

Là một tiêu chuẩn thương mại công cộng, SGL Carbon báo cáo cho một lớp phủ SiC có mật độ khối xấp xỉ3,2 g/cm³, độ cứng của40 GPa, sự giãn nở nhiệt của4,3 × 10^-6 K^-1từ 100–600°C và độ dày lớp phủ điển hình là100 mm. Những giá trị này là ví dụ chứ không phải là thông số kỹ thuật bán dẫn phổ quát.

Hai thông số đáng được quan tâm đặc biệt:độ dày lớp phủ và CTE.

1. Lớp phủ SiC dày hơn không hẳn sẽ tốt hơn.

Độ dày bổ sung có thể tạo ra một hàng rào bảo vệ lớn hơn, nhưng nó cũng có thể làm thay đổi kích thước các bộ phận và làm tăng ứng suất dư tích lũy. Điều này trở nên quan trọng đối với những người nhạy cảm vàngười vận chuyển wafertrong đó độ sâu của túi, độ phẳng và hình dạng cạnh là rất quan trọng.

2. Việc kết hợp CTE cũng quan trọng không kém.

SiC được lắng đọng ở nhiệt độ cao và sau đó nguội đi cùng với chất nền than chì. Nếu SiC và than chì giãn nở và co lại khác nhau thì ứng suất cơ học sẽ phát triển gần bề mặt tiếp xúc.

Một đường dẫn thất bại đơn giản hóa là:

CTE không khớp → Ứng suất dư → Vết nứt vi mô → Sự lan truyền vết nứt → Sự tách lớp → Hạt / Than chì lộ ra

Cơ chế này giải thích tại sao sự hư hỏng của lớp phủ không phải lúc nào cũng có thể được giải quyết một cách đơn giản bằng cách tăng độ dày.

Một năm 2026Gốm Sứ Quốc Tếnghiên cứu đặc biệt điều tra SiC lắng đọng trên than chì ở 1.260°C, 1.280°C và 1.320°C và phát hiện ra rằng nhiệt độ lắng đọng ảnh hưởng đến cấu trúc vi mô và độ bám dính bề mặt.

Vì vậy, chất lượng lớp phủ cần được đánh giá bằng sự kết hợp của:

Độ tinh khiết + Cấu trúc vi mô + Tính đồng nhất + Tính toàn vẹn của giao diện + Hình học

thay vì chỉ độ dày.

5. Than chì phủ SiC được sử dụng ở đâu và nên chọn nó như thế nào?

Các ứng dụng mạnh nhất là các thành phần phải đối mặt với nhiệt độ cao, phản ứng hóa học và các yêu cầu nghiêm ngặt về mức độ tấm bán dẫn.

1. Epitaxy silicon

Các chất nhạy cảm bằng than chì được phủ SiC hỗ trợ các tấm bán dẫn trong khi tham gia vào quá trình truyền nhiệt. Độ phẳng, hình dạng túi, tính đồng nhất của lớp phủ và tình trạng bề mặt có thể ảnh hưởng đến nhiệt độ của tấm bán dẫn và tính đồng nhất của epiticular.

Do đó, lớp phủ là một phần của hệ thống nhiệt rộng hơn:

Bộ gia nhiệt / Nguồn năng lượng → Chất nhạy cảm → Ranh giới nhiệt của wafer → Nhiệt độ của wafer → Tăng trưởng epiticular

2. Epitaxy cacbua silic

SiC epitaxy đặt ra những yêu cầu đặc biệt khắt khe đối với vật liệu trường nhiệt. Các chất nhạy cảm, vòng và các thành phần liên quan phải duy trì độ ổn định hóa học, mức độ nhiễm bẩn thấp và tính nhất quán về kích thước thông qua hoạt động lặp đi lặp lại ở nhiệt độ cao.

3. GaN và MOCVD LED

Các chất mang wafer MOCVD và nền tảng vệ tinh hoạt động trong môi trường giàu tiền chất, nơi sự phân bố nhiệt độ chất mang ảnh hưởng đến điều kiện tăng trưởng trên wafer.

Những thay đổi về hình dạng vật mang hoặc điều kiện bề mặt có thể góp phần tạo ra những biến đổi về:

l nhiệt độ wafer;

l tốc độ tăng trưởng;

l độ dày màng;

l thành phần;

l tính đồng nhất của wafer với wafer.

Mersen đặc biệt xác định than chì được phủ SiC có độ tinh khiết cao, hoạt động nhiệt đồng đều, khả năng chống lại các loại khí mạnh và độ bền chống lại việc làm sạch bằng hóa chất tại chỗ là những yêu cầu quan trọng đối với các ứng dụng epit Wax.

4. Các quy trình nhiệt độ cao khác

RTP/RTA, CVD, ALD và các thành phần trường nhiệt khác được chọn cũng có thể sử dụng than chì phủ SiC khi nhiệt độ, hóa học, rủi ro ô nhiễm và hình học phù hợp với điều đó.

Việc lựa chọn nên bắt đầu bằnglò phản ứng và quá trình, không phải là thông số kỹ thuật lớp phủ chung.

Định nghĩa:

l mô hình quy trình và lò phản ứng;

l kích thước tấm wafer;

l nhiệt độ hoạt động;

l xử lý và làm sạch khí;

l bản vẽ thành phần;

l yêu cầu than chì;

l kích thước quan trọng và độ phẳng;

l độ dày lớp phủ;

l độ nhám bề mặt;

l yêu cầu kiểm tra.

RFQ hữu ích nhất đặt ra một câu hỏi trọng tâm:

Thành phần này phải làm gì bên trong lò phản ứng?

Lớp phủ SiC sau đó có thể được thiết kế xung quanh mục tiêu thực tế chứ không phải là thông số vật liệu riêng biệt.

Đối với epitaxy và MOCVD, mục tiêu không chỉ đơn giản là lớp phủ có độ bền lâu nhất. Nó là một thành phần có khả năng hỗ trợ:

Nhiệt độ wafer ổn định + Độ nhiễm bẩn thấp + Tạo hạt thấp + Tăng trưởng lặp lại + Tuổi thọ dịch vụ có thể dự đoán được

6. Câu hỏi thường gặp

1. Mục đích chính của lớp phủ cacbua silic trên than chì là gì?

Nó tạo ra bề mặt xử lý có độ tinh khiết cao, kháng hóa chất trong khi vẫn giữ được các ưu điểm về khả năng gia công và nhiệt của thân than chì.

2. Tại sao CVD được sử dụng cho lớp phủ SiC?

CVD cho phép SiC phát triển trực tiếp trên các bề mặt than chì phức tạp và cung cấp khả năng kiểm soát cấu trúc, độ dày và tính đồng nhất của lớp phủ khi quá trình lắng đọng được thiết kế phù hợp.

3. Lớp phủ SiC dày hơn có luôn tốt hơn không?

Không. Độ dày phải được cân bằng với ứng suất dư, dung sai kích thước, hình dạng thành phần và điều kiện sử dụng.

4. Nguyên nhân khiến lớp phủ SiC bị nứt, bong lớp?

Những nguyên nhân phổ biến bao gồm sự không phù hợp giữa than chì/SiC CTE, ứng suất dư, khiếm khuyết bề mặt, điều kiện lắng đọng không phù hợp và chu kỳ nhiệt lặp đi lặp lại.

5. Thông tin gì cần thiết cho RFQ than chì phủ SiC?

Cung cấp bản vẽ, mô hình lò phản ứng, quy trình, kích thước wafer, nhiệt độ vận hành, quy trình và khí làm sạch, yêu cầu về than chì, thông số kỹ thuật lớp phủ, dung sai tới hạn, tiêu chí và số lượng kiểm tra.

Cần một thành phần than chì phủ SiC CVD tùy chỉnh?

VeTek Semiconductor cung cấp các thành phần than chì phủ SiC cho epitaxy bán dẫn và các ứng dụng xử lý nhiệt độ cao có liên quan.

Chia sẻ mô hình lò phản ứng, bản vẽ thành phần, yêu cầu về than chì, thông số kỹ thuật lớp phủ, điều kiện vận hành và tiêu chí kiểm tra để thảo luận về giải pháp phù hợp.

Yêu cầu tư vấn kỹ thuật| Gửi bản vẽ của bạn

Khám phá dòng sản phẩm Lớp phủ Silicon Carbide của chúng tôi.

Tài liệu tham khảo

1. SGL Cacbon. Lớp phủ SIGRAFINE® SiC.Dữ liệu kỹ thuật và thông tin ứng dụng cho lớp phủ CVD SiC trên than chì đẳng tĩnh.

2. Mersen. Thiết bị xử lý chất bán dẫn - Than chì siêu tinh khiết được phủ silicon cacbua.Thông tin kỹ thuật cho các ứng dụng epitaxy và MOCVD.

3. Huo, Y., Qin, S., Chen, Y., và cộng sự. “Nghiên cứu mối tương quan giữa quy trình-cấu trúc-thuộc tính trong lớp phủ CVD-SiC trên nền than chì.”Báo cáo khoa học, Tập. 16, Điều 4150, 2026.

4. Ma, Q., và cộng sự. “Độ bám dính bề mặt của lớp phủ CVD-SiC trên nền than chì: Vai trò của nhiệt độ trong cấu trúc vi mô và tính chất cơ học.”Gốm Sứ Quốc Tế, Tập. 52, Số 3, 2026, trang 3711–3718.
