Lớp phủ silicon cacbua CVD được lắng đọng trên than chì như thế nào?

A Lớp phủ silicon cacbua CVD (SiC)được hình thành bằng cách cho thành phần than chì được nung nóng tiếp xúc với khí tiền chất được kiểm soát bên trong lò phản ứng lắng đọng hơi hóa học. Các chất phản ứng tiếp cận bề mặt than chì, nơi SiC tạo mầm và phát triển thành lớp đa tinh thể dày đặc. Đối với các chất nhạy cảm bán dẫn và chất mang bán dẫn, sự lắng đọng thành công phụ thuộc vào độ tinh khiết của than chì, sự chuẩn bị bề mặt, nhiệt độ, áp suất, hóa học khí, sự truyền khối, hình học và khả năng tương thích giãn nở nhiệt.

Mục tiêu không chỉ đơn giản là “che phủ” than chì mà còn tạo ra bề mặt xử lý có độ tinh khiết cao với độ dày, độ nhám, phép cân bằng hóa học và tính toàn vẹn của giao diện được kiểm soát.

1. Từ chất nền than chì đến bề mặt sẵn sàng cho CVD

Quá trình bắt đầu với việc lựa chọn chất nền, gia công và tinh chế.Than chì đẳng tĩnh có độ tinh khiết caođược sử dụng phổ biến vì nó kết hợp khả năng gia công, độ ổn định nhiệt và cấu trúc vi mô tương đối đồng nhất.

Các yếu tố cơ chất chính bao gồm độ tinh khiết, mật độ, độ xốp, cấu trúc hạt và hệ số giãn nở nhiệt (CTE). Đối với các bộ phận nhạy cảm và chất mang bán dẫn, độ chính xác gia công cũng quan trọng không kém vì độ sâu của túi, độ phẳng, hình dạng cạnh và độ dày thành có thể ảnh hưởng đến dòng khí và trạng thái nhiệt cuối cùng.

Một trình tự đơn giản hóa là:

Lựa chọn than chì → Gia công chính xác → Tinh chế → Chuẩn bị bề mặt → Lắng đọng CVD → Kiểm tra

Trước khi lắng đọng, bề mặt phải sạch và thích hợp cho quá trình tạo mầm. Sự ô nhiễm, các hạt lỏng lẻo hoặc tổn thương bề mặt cục bộ có thể làm xáo trộn sự phát triển ban đầu của SiC và sau đó trở thành các vùng yếu, lỗ kim hoặc vùng không đồng nhất. Do đó, việc chuẩn bị bề mặt và lắng đọng lớp phủ phải được coi là một quá trình tích hợp.

2. SiC hình thành như thế nào trong lò phản ứng CVD

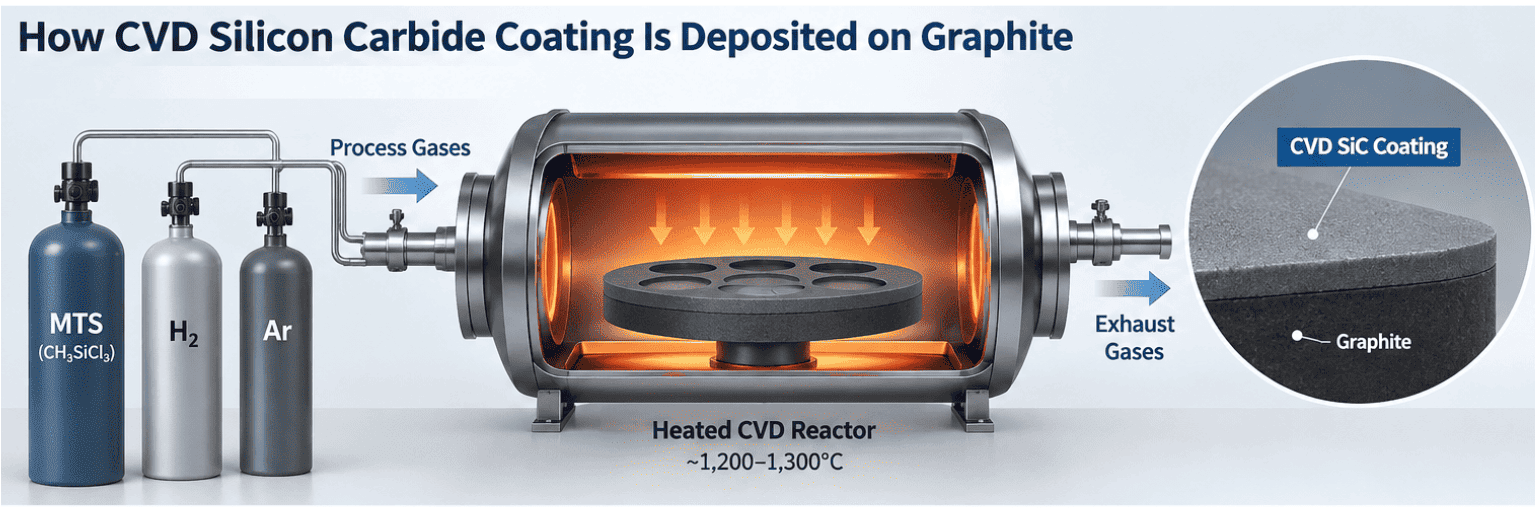

Một tuyến đường được nghiên cứu rộng rãi sử dụngmetyltrichlorosilan (MTS, CH3SiCl3)như một tiền chất silicon và carbon nguồn đơn, với hydro và thường là argon trong hệ thống khí. Ở nhiệt độ cao, MTS bị phân hủy thông qua các phản ứng ở pha khí và bề mặt. Các chất phản ứng được vận chuyển qua lớp ranh giới, hấp phụ trên bề mặt than chì nóng, phản ứng và tạo thành SiC rắn trong khi các sản phẩm phụ dễ bay hơi được loại bỏ.

Trình tự lắng đọng có thể được đơn giản hóa như sau:

Cung cấp tiền chất → Vận chuyển khí → Khuếch tán lớp ranh giới → Hấp phụ bề mặt → Tạo mầm → Tăng trưởng hạt

Sự lắng đọng CVD SiC thương mại trên than chì thường được thực hiện ở trên khoảng1.200°C; SGL Carbon báo cáo một phạm vi điển hình của1.200–1.300°Ccho quá trình của nó.

A 2026Báo cáo khoa họcnghiên cứu sử dụng hệ thống MTS-H2 được kiểm tra1.100–1.350°Cvà xác định một quá trình chuyển đổi gần1.180°Cgiữa sự kiểm soát phản ứng bề mặt mạnh mẽ hơn và một chế độ mà sự vận chuyển và khuếch tán ngày càng trở nên quan trọng.

Ở nhiệt độ thấp hơn, động học phản ứng bề mặt có thể hạn chế sự lắng đọng. Khi nhiệt độ tăng lên, quá trình phân hủy tiền chất tăng tốc. Khi các phản ứng bề mặt diễn ra đủ nhanh, việc vận chuyển các chất phản ứng qua lớp ranh giới khí trở nên quan trọng hơn.

Do đó, đối với các chất có tính nhạy cảm phức tạp, tính đồng nhất của lớp phủ cũng là một yếu tốbài toán động lực học chất lỏng.

3. Điều gì kiểm soát sự tăng trưởng, độ dày và tính đồng nhất?

Chất lượng CVD SiC được xác định bởi một số biến số kết hợp chứ không phải bởi một nhiệt độ “tốt nhất”.

Nhiệt độ ảnh hưởng mạnh đến hình thái. Trong nghiên cứu năm 2026, sự lắng đọng gần1.200°Ctạo ra các hạt β-SiC dày đặc, được xác định rõ trong các điều kiện được thử nghiệm, trong khi nhiệt độ quá cao thúc đẩy các cấu trúc thô hơn.

Thành phần khí cũng quan trọng không kém. Trong hệ thống MTS-H2, tỷ lệ hydro-MTS thay đổi quá trình phản ứng chứa carbon và silicon. Nghiên cứu được trích dẫn đã thu được Si/C gần cân bằng hóa học ở mứcTỷ lệ mol H2/MTS khoảng 10trong điều kiện của nó; điều này nên được coi là một ví dụ nghiên cứu, không phải là một công thức công nghiệp phổ quát.

Áp suất và tốc độ khí ảnh hưởng đến cách các loài phản ứng đạt được các đặc điểm phức tạp. Các góc nhọn, túi sâu, rãnh và bề mặt được che chắn có thể phát triển các điều kiện lớp biên cục bộ khác nhau, do đó lớp phủ đồng nhất trên phiếu phẳng có thể trở nên không đồng nhất trên thiết bị nhạy cảm nhiều túi.

Đây là lý do tại saoCFD và tối ưu hóa dòng lò phản ứngrất hữu ích cho các bộ phận bán dẫn phức tạp.

4. Tại sao giao diện SiC/Graphite lại quan trọng

Giao diện SiC/graphite là yếu tố chính quyết định tuổi thọ của lớp phủ.

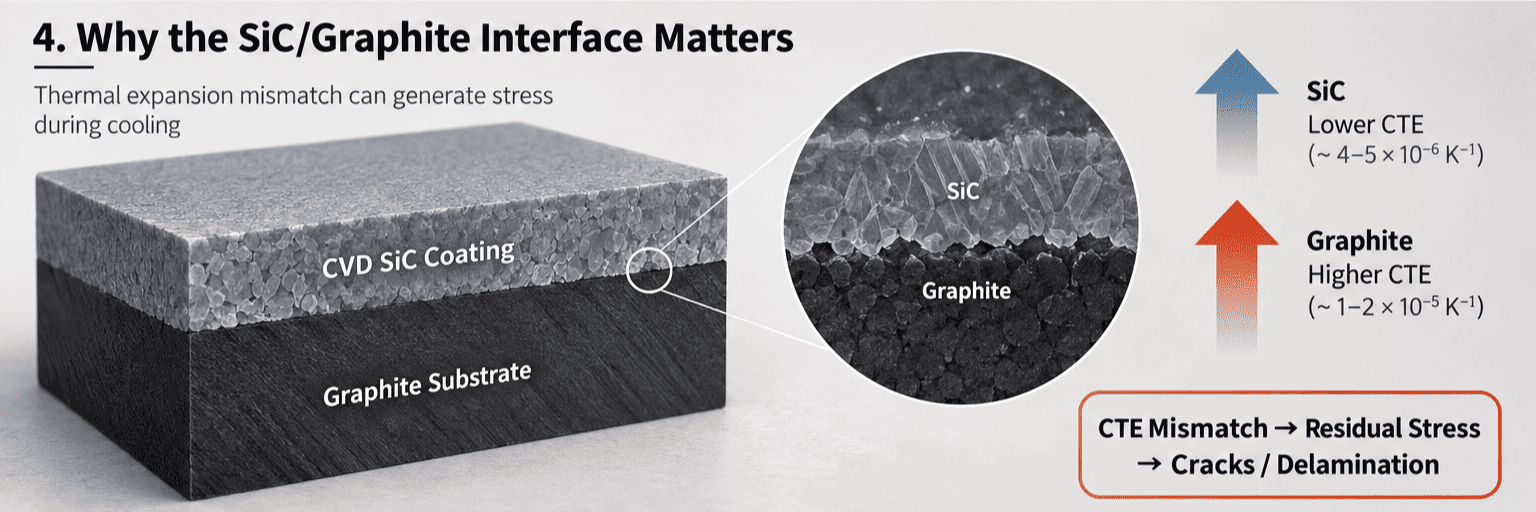

SiC được lắng đọng ở nhiệt độ cao và thành phần sau đó trải qua quá trình gia nhiệt và làm mát lặp đi lặp lại trong quá trình epitaxy hoặc MOCVD. Vì than chì và SiC không giãn nở giống hệt nhau nên biến dạng nhiệt phát triển trong quá trình làm mát và đạp xe.

Một con đường thất bại đơn giản hóa là:

CTE không khớp + Ứng suất dư → Vết nứt vi mô → Sự tách lớp → Hạt / Than chì lộ ra

Do đó, thiết kế lớp phủ tốt đòi hỏi loại than chì có đặc tính giãn nở nhiệt phù hợp, điều kiện bề mặt được kiểm soát và quá trình lắng đọng để tránh ứng suất quá mức.

A 2026Gốm Sứ Quốc Tếnghiên cứu kiểm tra CVD SiC trên than chì cũng cho thấy nhiệt độ lắng đọng ảnh hưởng đến cấu trúc vi mô lớp phủ và độ bám dính bề mặt.

Độ dày cũng quan trọng. Lớp dày hơn có thể làm tăng hàng rào bảo vệ nhưng cũng có thể thay đổi kích thước các bộ phận và làm tăng ứng suất tích lũy. Do đó, đối với các bộ phận bán dẫn, độ dày lớp phủ phải được xem xét cùng với hình học, độ phẳng, độ hoàn thiện bề mặt và chu kỳ nhiệt dự kiến.

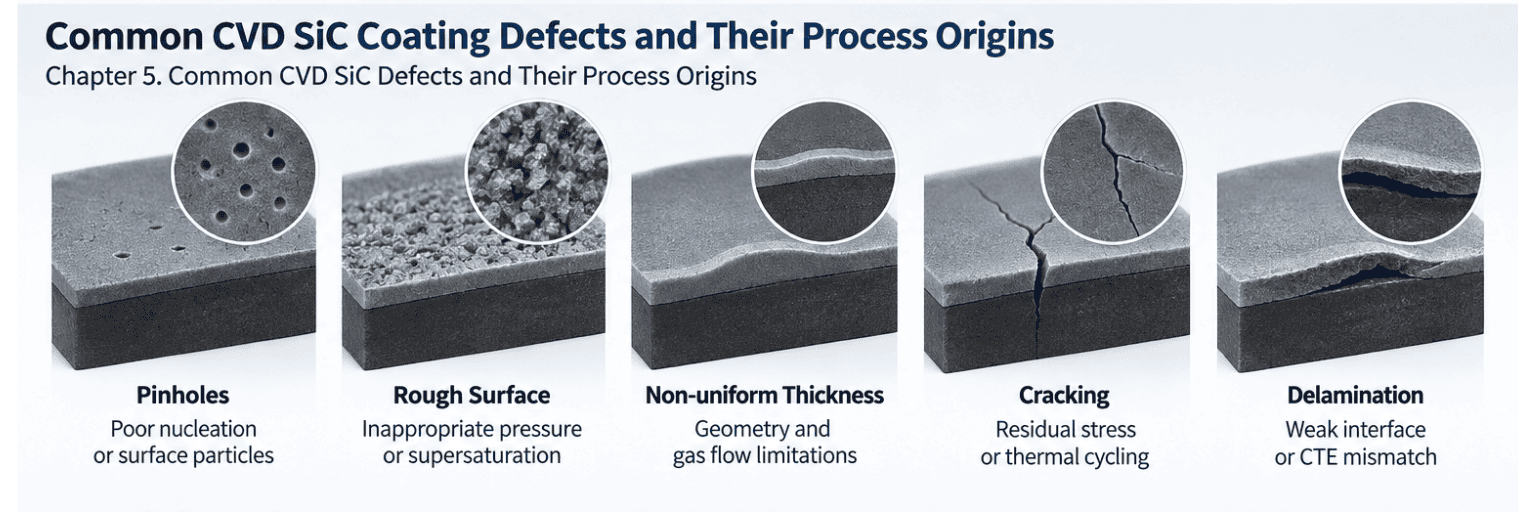

5. Các khiếm khuyết SiC CVD phổ biến và nguồn gốc quy trình của chúng

Các khiếm khuyết về lớp phủ được hiểu rõ nhất bằng cách liên kết triệu chứng nhìn thấy được với cơ chế phát triển của nó.

Bậc thang, góc, khu vực mù và túi bán dẫn có thể làm xáo trộn dòng khí. Nếu các loài phản ứng bị cạn kiệt trước khi đến vùng được che chắn, tốc độ lắng đọng cục bộ có thể giảm. Ngược lại, độ bão hòa cao cục bộ có thể thúc đẩy sự tăng trưởng thô hoặc dễ bị lỗi.

Mục tiêu không phải là tỷ lệ lắng đọng cao nhất. Lớp phủ bán dẫn đòi hỏi sự cân bằng giữamật độ, độ tinh khiết, phép cân bằng hóa học, độ nhám bề mặt, độ đồng đều độ dày và tính toàn vẹn giao diện.

Điều này đặc biệt quan trọng đối với chất mang MOCVD nhiều túi và chất nhạy cảm epit Wax, trong đó các điều kiện dòng chảy cục bộ khác nhau có thể tồn tại trên cùng một thành phần.

6. Từ lớp phủ CVD đến linh kiện cấp bán dẫn

Sau khi lắng đọng, lớp phủ phải được đánh giá như một phần của thành phần hoàn thiện hơn là một vật liệu riêng biệt.

Tùy thuộc vào ứng dụng, trình độ chuyên môn có thể bao gồm:

l Dkiểm tra kích thước và độ phẳng;

l Cđộ dày lớp phủ và độ đồng đều của độ dày;

l Sđộ nhám bề mặt;

l Msoi kính hiển vi để tìm vết nứt, lỗ kim hoặc hạt bất thường;

l Pphân tích hase hoặc vi cấu trúc;

l Pxác minh độ tinh khiết;

l Tkhả năng cạnh tranh và tài liệu kiểm tra.

Đối với epitaxy và MOCVD, lớp phủ cũng phải tồn tại trong môi trường xử lý thực tế. Lớp phủ trông có vẻ chấp nhận được ngay sau khi lắng đọng có thể vẫn bị phân hủy trong các chu kỳ nhiệt lặp đi lặp lại, hóa chất tẩy rửa mạnh hoặc các điều kiện phản ứng cục bộ.

Do đó, chuỗi kỹ thuật có thể được tóm tắt như sau:

Công thức CVD → Cấu trúc lớp phủ → Chất lượng giao diện → Hình học thành phần → Độ ổn định nhiệt / hóa học → Hiệu suất quy trình wafer

Mối quan hệ này giải thích tại sao lớp phủ CVD SiC nên được chỉ định bằng cách sử dụngcác thông số liên quan đến hiệu suất thay vì chỉ độ dày lớp phủ danh nghĩa.

Đối với chất mang tính nhạy cảm hoặc chất mang bán dẫn, chất lượng lớp phủ cuối cùng phải phối hợp với chất lượng than chì, gia công chính xác và hình dạng thành phần để hỗ trợ hoạt động nhiệt ổn định, mức độ nhiễm bẩn thấp và quá trình xử lý chất bán dẫn có thể lặp lại.

Câu hỏi thường gặp / RFQ

1. Tiền chất nào thường được sử dụng để phủ CVD SiC trên than chì?
Methyltrichlorosilane (MTS) được nghiên cứu rộng rãi vì nó chứa cả silicon và carbon. Công thức hóa học sản xuất và lắng đọng thực tế khác nhau tùy theo nhà sản xuất, lò phản ứng và ứng dụng.

2. Nhiệt độ nào được sử dụng để lắng đọng CVD SiC trên than chì?
Các quy trình nghiên cứu và thương mại thường hoạt động ở nhiệt độ trên 1.200°C, nhưng nhiệt độ tối ưu phụ thuộc vào thiết kế lò phản ứng, áp suất, tiền chất hóa học, cấp độ than chì và cấu trúc lớp phủ cần thiết.

3. Điều gì kiểm soát độ đồng đều của lớp phủ SiC?
Lưu lượng khí, áp suất, hình dạng thành phần, thời gian lắng đọng, phân bố nhiệt độ và vận chuyển tiền chất đều quan trọng. Các túi sâu, các góc và bề mặt được che chắn đặc biệt nhạy cảm với các điều kiện chuyển khối cục bộ.

4. Tại sao lớp phủ CVD SiC có thể bị nứt hoặc bong tróc?
Những tác nhân điển hình bao gồm ứng suất dư, than chì/SiC CTE không khớp, chuẩn bị bề mặt không đầy đủ, các khuyết tật cấu trúc vi mô lớp phủ và chu kỳ nhiệt lặp đi lặp lại.

5. Thông tin gì cần được cung cấp cho RFQ lớp phủ CVD SiC?
Cung cấp bản vẽ 2D hoặc mô hình 3D, chức năng thành phần, mô hình lò phản ứng, điều kiện xử lý, yêu cầu than chì, độ dày lớp phủ, độ nhám bề mặt, dung sai kích thước, yêu cầu kiểm tra và số lượng yêu cầu.

Tài liệu tham khảo

1. SGL Cacbon.Lớp phủ SIGRAFINE® SiC — Lắng đọng CVD SiC trên than chì đẳng tĩnh, nhiệt độ lớp phủ và sự giãn nở nhiệt phù hợp.

2. Huo, Y. và cộng sự.Nghiên cứu mối tương quan giữa quá trình-cấu trúc-tính chất trong lớp phủ CVD-SiC trên nền than chì. Báo cáo khoa học, Tập. 16, Điều 4150, 2026.

3. Ma, Q. và cộng sự.Độ bám dính bề mặt của lớp phủ CVD-SiC trên đế than chì: Vai trò của nhiệt độ trong cấu trúc vi mô và tính chất cơ học. Gốm Sứ Quốc Tế, Tập. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Đặc tính của lớp phủ cacbua silic phát triển trên than chì bằng cách lắng đọng hơi hóa học. Tạp chí Công nghệ chế biến vật liệu, Tập. 48, 1995.
