Lớp phủ TaC tăng cường sự phát triển tinh thể SiC trong các ứng dụng PVT như thế nào

Lớp phủ TaC tăng cường sự phát triển tinh thể SiC trong các ứng dụng PVT như thế nào

Cacbua silic (SiC) hiện là nền tảng cho nhiều tiến bộ được thấy trong hệ truyền động xe điện, bộ chuyển đổi năng lượng tái tạo và mô-đun năng lượng tần số cao. Kinh tế sản xuất và hiệu suất thiết bị đều xoay quanh việc mở rộng kích thước tinh thể SiC, tăng năng suất lô và hạn chế quần thể khuyết tật. Việc đáp ứng các mục tiêu này đòi hỏi nhiều hơn những công thức quy trình được tinh chỉnh. Tính toàn vẹn và tuổi thọ của vật liệu trường nhiệt đều có tính quyết định như nhau, đặc biệt là trong điều kiện khắc nghiệt bên trong lò Vận chuyển Hơi Vật lý (PVT).

Trong số các lựa chọn kỹ thuật bề mặt cho các bộ phận bằng than chì, Phương pháp lắng đọng hơi hóa học (CVD) của Tantalum Carbide (TaC) đã đạt được lực kéo có thể đo lường được. Lớp phủ này không chỉ đơn giản là che chắn bề mặt; nó tích cực điều chỉnh tính chất hóa học bề mặt và phản ứng nhiệt của các bộ phận hoạt động khắc nghiệt nhất.

Lớp phủ TaC làm gì bên trong lò PVT？

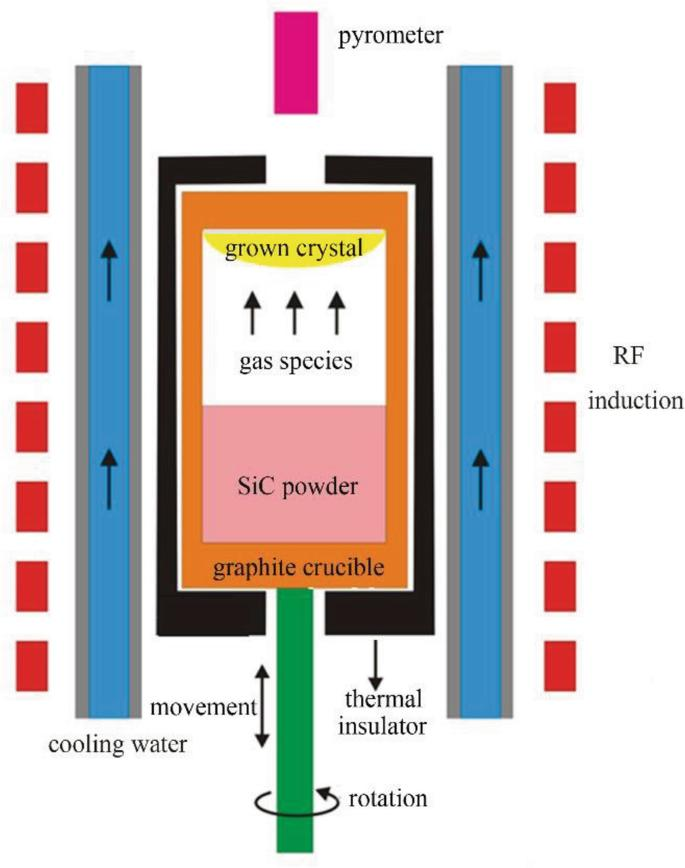

Sự tăng trưởng của PVT tiến hành bằng cách thăng hoa nguyên liệu SiC trên 2.000°C. Các loại hơi sinh ra sẽ di chuyển về phía tinh thể hạt nguội hơn, nơi mà sự ngưng tụ và kết tinh lại dần dần hình thành nên bó hoa. Một lần chạy có thể kéo dài hàng trăm giờ. Trong khoảng thời gian này, mọi bề mặt than chì – thành nồi nấu kim loại, giá đỡ hạt giống, vòng dẫn hướng – đều phải đối mặt với hơi giàu silicon liên tục, gradient nhiệt cực cao và ứng suất cơ học do sự giãn nở nhiệt không khớp.

Không có lớp bảo vệ, than chì trải qua hai con đường phân hủy song song. Một là vật lý: xói mòn bề mặt giải phóng các hạt carbon mịn vào dòng hơi. Loại còn lại là hóa học: hơi silicon phản ứng với than chì để tạo thành SiC dễ bay hơi hoặc các chất trung gian khác, làm mỏng dần thành phần. Cả hai con đường đều đưa các cụm carbon hoặc tạp chất kim loại vào trong tinh thể đang phát triển và cả hai đều rút ngắn tuổi thọ sử dụng của đồ nội thất lò nung đắt tiền.

Lớp phủ CVD TaC làm gián đoạn các cơ chế này. Lớp phủ được kiểm soát cân bằng hóa học, không có lỗ kim và bám dính vào nền than chì. Nó có bề mặt trơ về mặt hóa học đối với hơi nhiệt độ cao, do đó than chì bên dưới không bao giờ tiếp xúc trực tiếp với môi trường phản ứng. Sự tách biệt này về cơ bản làm thay đổi quỹ đạo ô nhiễm.

Những cải tiến được quan sát thấy về chất lượng tinh thể

Những người trồng tinh thể thường báo cáo rằng các thành phần được phủ TaC có tương quan với số lượng cacbon và đầu cuối micropipe thấp hơn. Lời giải thích nằm ở khả năng của lớp phủ trong việc duy trì tình trạng bề mặt không đổi qua nhiều lần chạy. Than chì không tráng phủ thay đổi theo thời gian - độ xốp của nó tăng lên, độ phát xạ thay đổi và sự phân bố nhiệt độ cục bộ của nó bị lệch. Những thay đổi dần dần này làm xáo trộn tính đối xứng của trường nhiệt cần thiết cho sự phát triển xuyên tâm đồng đều.

Ngược lại, trường nhiệt ổn định sẽ duy trì gradient nhiệt độ hướng trục và hướng tâm cần thiết cho sự phát triển dòng chảy từng bước được kiểm soát trên bề mặt hạt giống. Với lớp phủ TaC, bên trong nồi nấu kim loại vẫn giữ được hình dạng ban đầu và khả năng phát nhiệt qua nhiều chu kỳ phát triển hơn. Kết quả là sự phân bổ chặt chẽ hơn các chỉ số chất lượng tinh thể từ lần chạy này sang lần chạy khác, điều này trực tiếp làm tăng tỷ lệ tấm bán dẫn có thể sử dụng được trên mỗi bó.

Tuổi thọ linh kiện được kéo dài và chi phí vận hành

Tính kinh tế của lớp phủ TaC thường dựa vào việc kéo dài tuổi thọ. Các thành phần than chì ở dạng không được phủ có thể cần thay thế sau 10–20 lần tăng trưởng, tùy thuộc vào đặc tính nhiệt độ cụ thể và thời gian chạy. Các vật liệu tương đương được phủ TaC, trong các hoạt động của lò được ghi lại, thường đạt được tuổi thọ sử dụng gấp 2-3 lần trước khi thể hiện sự giảm trọng lượng có thể đo lường được hoặc độ nhám bề mặt.

Độ bền này xuất phát từ điểm nóng chảy cao của lớp phủ (trên 3.800°C) và hệ số khuếch tán thấp đối với cả carbon và silicon. Ngay cả ở nhiệt độ 2.200°C, sự khuếch tán xen kẽ giữa bề mặt tiếp xúc giữa lớp phủ và chất nền vẫn không đáng kể. Lớp phủ không bị tràn, bong tróc hoặc bong ra trong chu trình nhiệt, miễn là các thông số lắng đọng CVD được tối ưu hóa hợp lý. Khoảng thời gian dài hơn giữa các lần thay thế thành phần dẫn đến chu kỳ làm nguội-làm nóng lò ít hơn, ít nhân công hơn cho việc tháo dỡ và lắp ráp lại cũng như giảm mức tiêu thụ than chì có độ tinh khiết cao.

Thông số kỹ thuật về độ tinh khiết quan trọng đối với chất bán dẫn

Đối với SiC cấp thiết bị, tạp chất kim loại ở mức phần triệu có thể làm giảm tuổi thọ của sóng mang và điện áp đánh thủng. Do đó, lớp phủ phải tương thích với chất bán dẫn. CVD TaC được xử lý từ các tiền chất có độ tinh khiết cao đạt được độ tinh khiết được ghi nhận là 99,999841%. Con số này không phải là ngẫu nhiên: nó phản ánh sự kiểm soát có chủ ý đối với quá trình lọc khí tiền chất, độ sạch của lò phản ứng và xử lý sau lắng đọng. Ở mức độ tinh khiết này, bất kỳ loại kim loại nào có thể khuếch tán từ lớp phủ vào pha hơi đều nằm dưới giới hạn phát hiện phân tích trong khoảng thời gian phát triển điển hình.

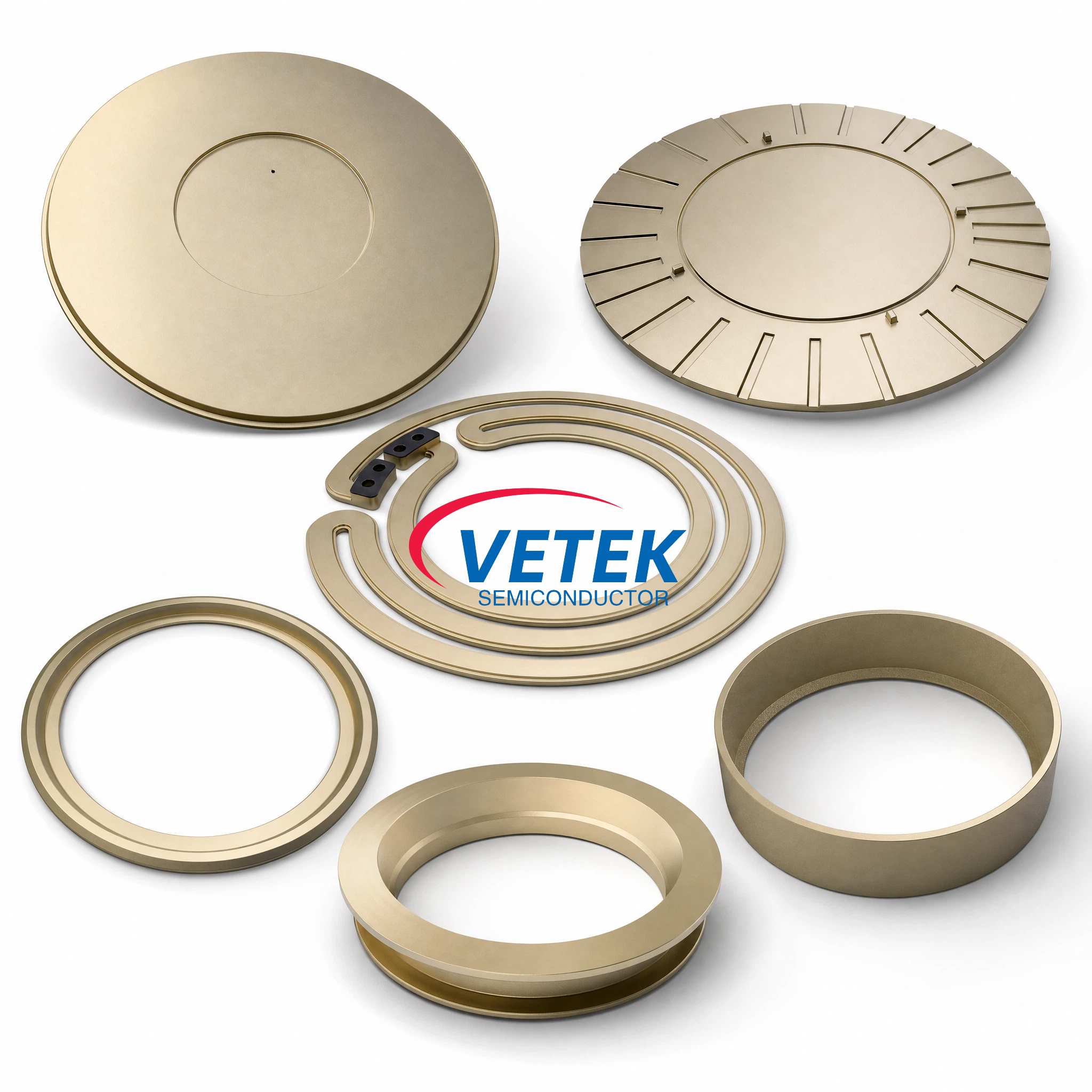

Các bộ phận than chì thường được phủ

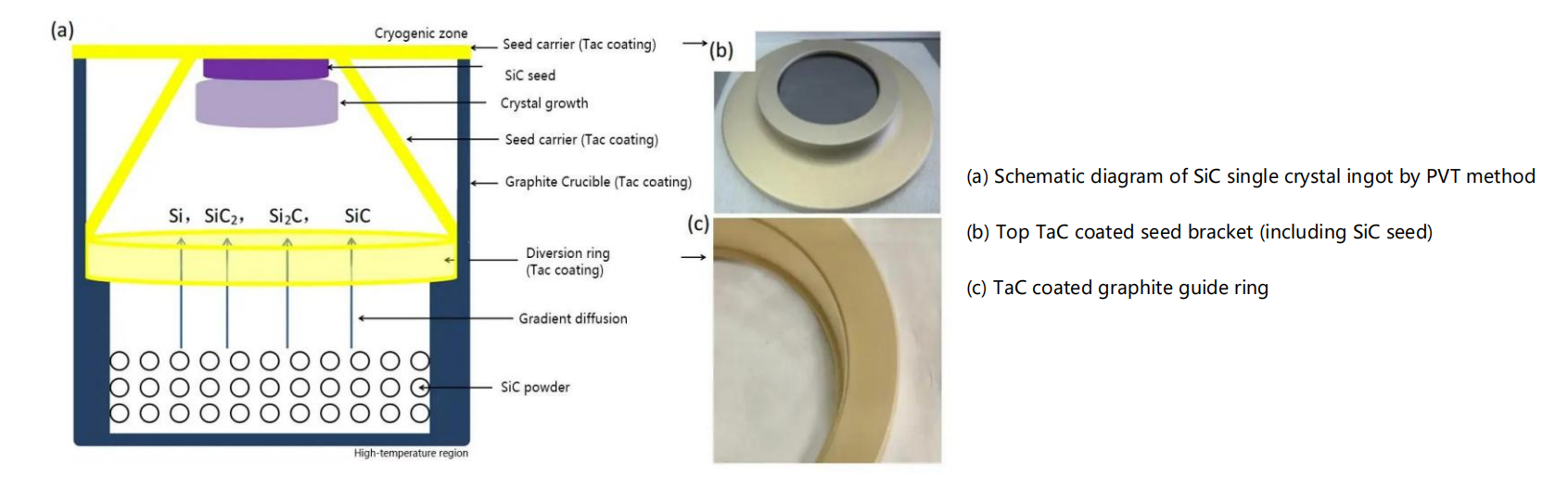

Trường nhiệt PVT thường bao gồm năm đến tám thành phần than chì riêng biệt có thể được hưởng lợi từ ứng dụng TaC:

Nồi nấu kim loại chứa bột nguồn SiC và duy trì nhiệt độ cao nhất.

Giá đỡ hạt giống, gắn kết tinh thể hạt giống và yêu cầu tiếp xúc nhiệt chính xác.

Các vòng dẫn hướng có tác dụng định hình đường dẫn hơi về phía hạt.

Các vòng và miếng đệm chén nung giúp xác định khoảng cách giữa nguồn và hạt giống.

Tấm chắn cách nhiệt bổ sung hoặc trụ đỡ trong một số thiết kế lò nhất định.

Việc phủ tất cả hoặc hầu hết các bộ phận này tạo ra tình trạng bề mặt nhất quán trong toàn bộ vùng nóng, thay vì có các bề mặt được phủ và không phủ hỗn hợp có thể gây ra sự bất đối xứng nhiệt hoặc hóa học cục bộ.

Tại sao CVD thay vì các phương pháp lắng đọng khác？

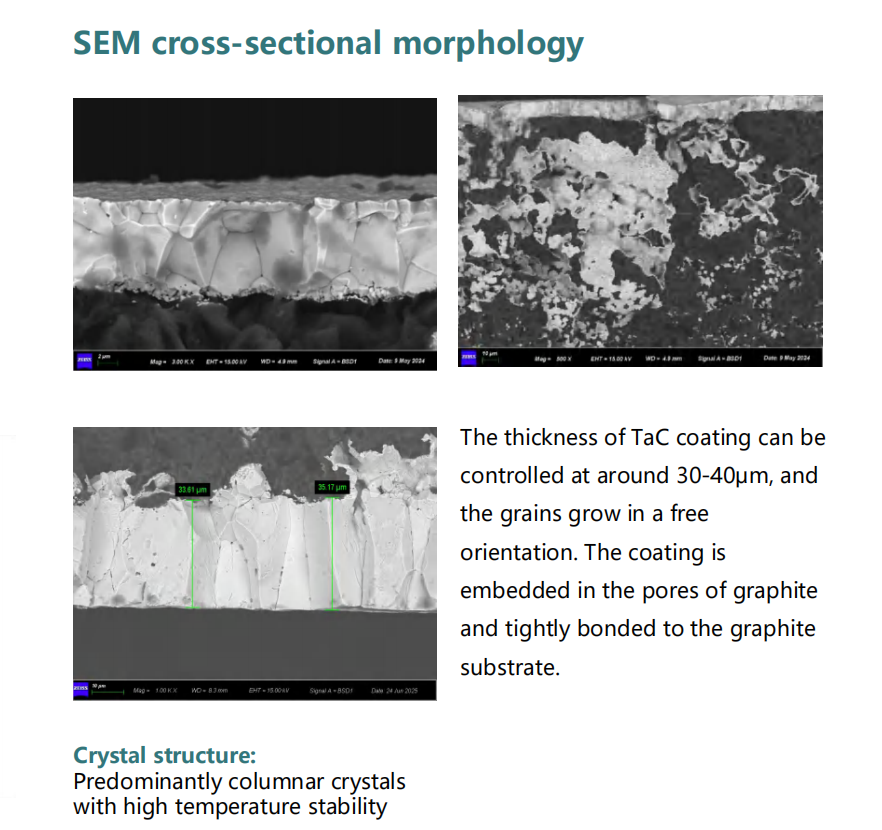

Không phải tất cả các lớp phủ TaC đều hoạt động giống hệt nhau. Các phương pháp xi măng phun hoặc đóng gói bằng plasma tạo ra các lớp dày hơn nhưng có độ xốp cao hơn, độ bám dính kém hơn và nguy cơ vỡ vụn khi bị sốc nhiệt cao hơn. CVD tự phân biệt bằng cách phát triển từng nguyên tử lớp phủ từ các tiền chất ở pha hơi. Điều này mang lại các cấu trúc vi mô dày đặc hoàn toàn với kích thước hạt ở mức vài micromet và độ đồng đều trong phạm vi ±5 μm trên các thành phần có diện tích lớn.

Độ dày CVD TaC tiêu chuẩn được chỉ định ở mức 30 ± 5 μm đối với hầu hết các nồi nấu kim loại và giá đỡ PVT. Đối với các lò chạy chu kỳ kéo dài hoặc nhiệt độ cao nhất cao hơn, có thể áp dụng độ dày tùy chỉnh lên tới 40 μm. Lớp phủ dày hơn làm tăng chiều dài rào cản khuếch tán nhưng đòi hỏi phải kết hợp cẩn thận với hệ số giãn nở nhiệt của chất nền than chì để tránh ứng suất bề mặt - một yếu tố đặc trưng trong thiết kế quy trình CVD.

Những cân nhắc thực tế cho việc áp dụng

Các cơ sở chuyển từ các bộ phận không được phủ sang các bộ phận được phủ TaC nên lường trước những điều chỉnh trong việc kiểm soát nhiệt độ. Lớp phủ làm thay đổi độ phát xạ bề mặt, có thể làm thay đổi chỉ số nhiệt kế hoặc hiệu chuẩn công suất-nhiệt độ khoảng 20–50°C. Sự thay đổi này có thể dự đoán được và lặp lại được, do đó, chỉ cần chạy hiệu chuẩn trong thời gian ngắn là đủ để thiết lập lại các điểm đặt nhiệt chính xác. Sau lần bù ban đầu đó, hệ thống được phủ hoạt động ổn định hơn trong các lần chạy so với hệ thống không được phủ, giúp giảm nhu cầu điều chỉnh mỗi lần chạy.

Phần kết luận

Sản xuất SiC dựa trên PVT đặt ra nhu cầu đặc biệt đối với các thành phần trường nhiệt than chì. Lớp phủ CVD TaC giải quyết những nhu cầu này thông qua bốn tác động liên kết với nhau: nó ngăn chặn sự giải phóng hạt carbon, ngăn chặn sự tấn công của silicon trên bề mặt, nó duy trì tính đối xứng của trường nhiệt trong các chuỗi chạy kéo dài và kéo dài khoảng thời gian thay thế linh kiện. Những kết quả này cùng nhau cải thiện độ tinh khiết của tinh thể, tăng năng suất có thể sử dụng trên mỗi bó và giảm sự đóng góp chi phí cho mỗi tấm wafer từ các bộ phận tiêu hao. Khi kích thước tấm wafer SiC tiến tới 200 mm và các yêu cầu về mật độ khuyết tật ngày càng chặt chẽ hơn, việc áp dụng các lớp phủ kỹ thuật như TaC có thể sẽ mở rộng từ một tùy chọn sang thông số kỹ thuật cơ bản trong các dây chuyền sản xuất tiên tiến.
