Từ 4 inch đến 8 inch: Một thập kỷ phát triển của chất bán dẫn SiC

Vào năm 2013, ngành công nghiệp đã đặt câu hỏi liệu silicon cacbua có thể được thương mại hóa hay không. Mười năm sau, SiC cung cấp năng lượng cho xe điện và năng lượng tái tạo - và sự cạnh tranh thực sự đã chuyển sang vật liệu, thiết bị và năng suất sản xuất. Trong một thập kỷ, tấm wafer SiC đã phát triển từ 4 inch lên 8 inch khi thiết bị epit Wax ngày càng tiến bộ. Ngoài bản thân tấm bán dẫn, lớp phủ CVD SiC, Solid CVD SiC và lớp phủ TaC hiện nay giúp thiết bị chống ăn mòn, nhiệt độ cao hoạt động đáng tin cậy. VETEK Semiconductor cung cấp cả ba giải pháp vật liệu cho quy mô sản xuất SiC.

Thập kỷ chuyển đổi của SiC: Từ vật liệu phòng thí nghiệm đến chất bán dẫn điện chính thống

SiC đã chuyển từ một vật liệu phòng thí nghiệm đầy hứa hẹn vào năm 2013 sang một công nghệ chủ đạo làm nền tảng cho xe điện, điện tử công suất và chuyển đổi năng lượng ngày nay — và trọng tâm của ngành đã chuyển từ chứng minh công nghệ sang làm chủ quy mô sản xuất.

Bảng dưới đây tóm tắt các ưu tiên của ngành SiC đã thay đổi như thế nào trong thập kỷ qua.

2013 so với ngày nay: Trọng tâm của ngành SiC đã thay đổi như thế nào

Thách thức cốt lõi của thương mại hóa SiC: Công nghệ epitaxy

Thiết bị epit Wax luôn là nút thắt kỹ thuật đối với việc thương mại hóa SiC - tiến bộ của ngành có thể được theo dõi trực tiếp thông qua sự phát triển của lò phản ứng epit Wax, từ nền tảng 6 inch đời đầu đến hệ thống 150mm/200mm tự động ngày nay.

Vào năm 2013, quá trình thương mại hóa SiC tăng tốc và các nhà sản xuất thiết bị đang cạnh tranh chủ yếu về khả năng epit Wax SiC 6 inch (150 mm). Semiconductor Today đã đưa tin về một số hệ thống tiêu biểu vào thời điểm đó:

Đại Diện Thiết Bị Epitaxy SiC, 2013

Những hệ thống ban đầu này được thiết kế để giải quyết bốn vấn đề: đạt được độ epit Wax SiC 6 inch, cải thiện tính đồng nhất của lớp epiticular, giảm mật độ khuyết tật và đáp ứng nhu cầu thương mại hóa thiết bị điện sớm.

Khi việc áp dụng xe điện, cơ sở hạ tầng sạc xe điện, hệ thống lưu trữ cộng năng lượng mặt trời và thị trường điện công nghiệp mở rộng nhanh chóng, nhu cầu về thiết bị SiC cũng tăng theo - và thiết bị epitaxy đã phát triển từ nền tảng R&D lô nhỏ thành hệ thống thế hệ tiếp theo được chế tạo cho sản xuất quy mô lớn. Các nền tảng đại diện ngày nay bao gồm:

Đại Diện Thiết Bị Epitaxy SiC, Hôm Nay

Từ 4 inch lên 8 inch: Cách chia tỷ lệ wafer giúp cắt giảm chi phí và nâng cao sản lượng

Mỗi bước tăng về đường kính wafer SiC - từ 4 inch lên 6 inch và bây giờ là 8 inch - đều nhằm mục đích tăng sản lượng trên mỗi wafer và giảm chi phí sản xuất, và ngành công nghiệp hiện đang ở giữa quá trình chuyển đổi từ 6 inch sang 8 inch.

Vào năm 2013, ngành công nghiệp SiC đang nỗ lực chuyển từ tấm bán dẫn 4 inch sang tấm bán dẫn 6 inch. Các công ty bao gồm Cree, Dow Corning, Showa Denko và Norstel đều đang mở rộng công suất chất nền SiC và epit Wax 6 inch của họ vào thời điểm đó. Mục tiêu của việc chuyển sang các tấm wafer lớn hơn rất đơn giản: tăng sản lượng trên mỗi tấm wafer, giảm chi phí sản xuất và cải thiện khả năng mở rộng trên toàn ngành.

Hơn một thập kỷ trôi qua, logic tương tự đó hiện đang thúc đẩy sự chuyển đổi từ 6 inch sang 8 inch. GlobalWafers, nhà sản xuất tấm wafer silicon lớn thứ ba thế giới, đã tuyên bố rằng việc sản xuất tấm wafer SiC 8 inch trên toàn ngành sẽ tăng tốc mạnh mẽ trong giai đoạn 2025–2026 - một quá trình chuyển đổi được coi là phi thực tế chỉ hai năm trước đó (GlobalWafers, 2023). Onsemi và Resonac cũng đã đặt mục tiêu đến năm 2025 để đủ điều kiện và nâng cấp chất nền SiC 8 inch cũng như tấm wafer epiticular (Compound Semiconductor News, 2024).

Điều gì thay đổi khi tấm wafer SiC lớn hơn

Khi các yêu cầu về đường kính và chất lượng của tấm bán dẫn đều tăng lên, các vật liệu và thành phần thiết bị được sử dụng trong suốt quá trình sản xuất cũng trở thành yếu tố quyết định đối với sự phát triển của SiC giống như chính các tấm bán dẫn.

Ngoài tấm wafer: Tại sao các thành phần thiết bị lại quan trọng như chip SiC

Tấm wafer SiC, MOSFET và mô-đun điện nhận được nhiều sự chú ý nhất, nhưng các thành phần thiết bị bên trong lò phản ứng epitaxy và tăng trưởng tinh thể phải đối mặt với những điều kiện khắc nghiệt như nhau – và chỉ riêng than chì truyền thống không còn đủ để đáp ứng yêu cầu ngày nay.

Các cuộc thảo luận trong ngành SiC có xu hướng tập trung vào ba thứ: tấm wafer SiC, MOSFET SiC và mô-đun nguồn. Trong thực tế, các thành phần thiết bị được sử dụng để sản xuất chúng cũng quan trọng không kém. Bên trong lò phản ứng epit Wax, lò tăng trưởng tinh thể và các quy trình bán dẫn nhiệt độ cao khác, các bộ phận bên trong phải chịu được:

• Môi trường nhiệt độ cực cao

• Các khí quá trình ăn mòn như H₂ và HCl

• Yêu cầu nghiêm ngặt về độ sạch để tránh làm nhiễm bẩn tấm bán dẫn

Than chì truyền thống mang lại hiệu suất nhiệt mạnh mẽ, nhưng khi sử dụng trong thời gian dài, nó dễ bị ăn mòn bề mặt, tạo ra các hạt và rút ngắn tuổi thọ sử dụng – tất cả những điều này đe dọa trực tiếp đến hiệu suất của tấm bán dẫn và tính nhất quán của quy trình. Đây chính là khoảng trống mà công nghệ phủ CVD SiC ngày càng bước vào để thu hẹp.

Lớp phủ CVD SiC: Công nghệ đằng sau thiết bị nhiệt độ cao đáng tin cậy

Epit Wax SiC và lớp phủ SiC là hai công nghệ riêng biệt phục vụ các mục đích khác nhau - epit Wax tạo ra vật liệu bán dẫn, trong khi lớp phủ SiC CVD bảo vệ thiết bị sản xuất nó.

SiC epitaxy được sử dụng để sản xuất vật liệu bán dẫn. Ngược lại, lớp phủ SiC CVD được áp dụng chủ yếu cho các bộ phận quan trọng bên trong của thiết bị bán dẫn để cải thiện khả năng chống chịu nhiệt độ cao và ăn mòn của chúng.

SiC Epit Wax và lớp phủ SiC: Hai công nghệ khác nhau

Cách thức hoạt động của hỗn hợp Graphite + SiC

Các thành phần than chì được phủ SiC CVD hiện được sử dụng rộng rãi trong thiết bị epit Wax SiC, thiết bị MOCVD, thiết bị epit Wax LED và thiết bị xử lý nhiệt RTP/RTA. Việc lắng đọng một lớp SiC dày đặc lên than chì có độ tinh khiết cao kết hợp các điểm mạnh của cả hai vật liệu:

Tại sao Graphite + SiC hoạt động như một hỗn hợp

Giải pháp vật liệu SiC tiên tiến của VETEK Semiconductor

Khi chất bán dẫn thế hệ thứ ba tiếp tục mở rộng quy mô, VETEK Semiconductor cung cấp ba giải pháp vật liệu bổ sung — than chì phủ CVD SiC, SiC CVD rắn và lớp phủ TaC — được thiết kế cho các nhu cầu nhiệt và hóa học cụ thể của thiết bị sản xuất SiC.

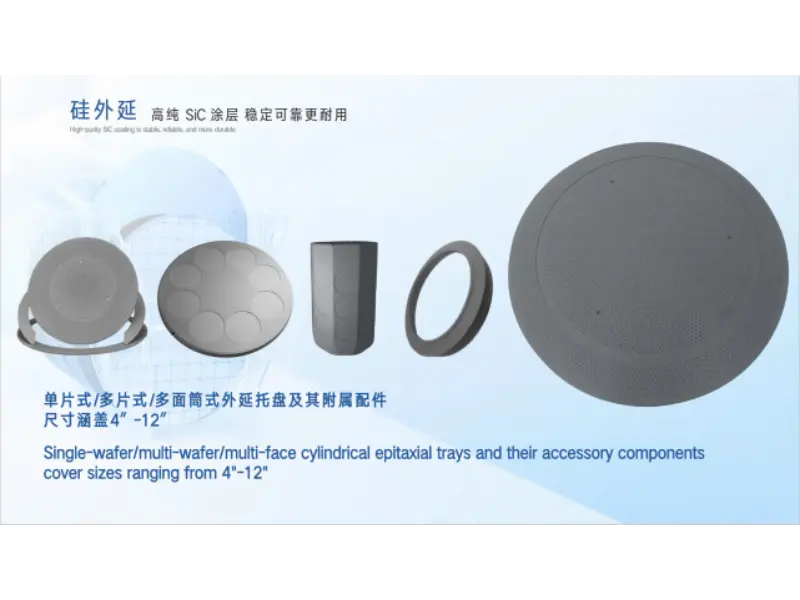

Linh kiện than chì phủ CVD SiC

Các thành phần than chì được phủ CVD SiC của VETEK được sử dụng trong Chất nhạy cảm Epit Wax SiC, Chất mang MOCVD, Chất mang wafer, Thành phần Halfmoon và Thành phần nhiệt bán dẫn.

• Lớp phủ SiC có độ tinh khiết cao

• Độ đồng đều nhiệt tuyệt vời

• Độ ổn định nhiệt độ cao

• Chống ăn mòn mạnh

Các thành phần than chì được phủ VETEK CVD SiC dành cho các ứng dụng nhiệt bán dẫn, epit Wax SiC, MOCVD và.

Các thành phần SiC CVD rắn

Đối với các quy trình ăn mòn tiên tiến và nhiệt độ cao, Solid CVD SiC mang lại hiệu suất vật liệu cao hơn. Các ứng dụng điển hình bao gồm Vòng lấy nét, Thành phần RTP/EPI và Thành phần quy trình plasma.

• Cấu trúc đặc, không xốp

• Khả năng tạo hạt cực thấp

• Kháng huyết tương tuyệt vời

• Tuổi thọ sử dụng lâu dài

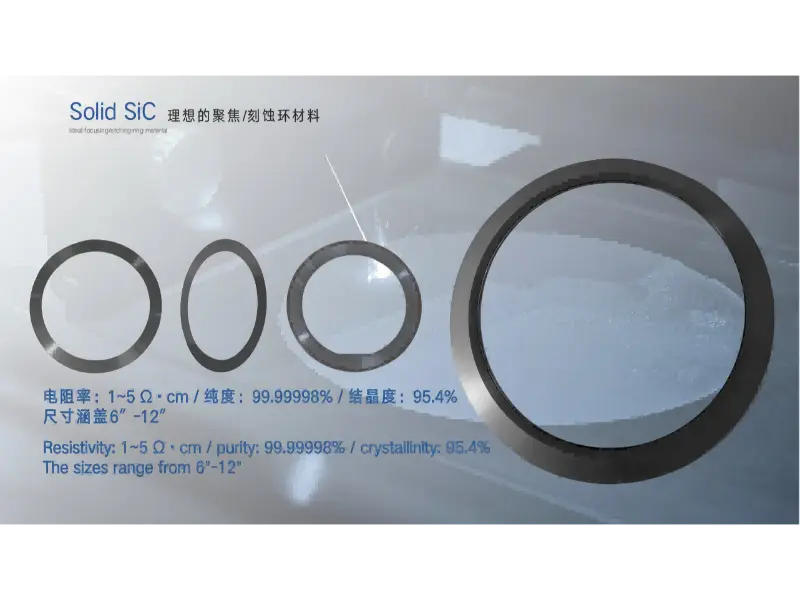

Vòng lấy nét và plasma CVD SiC rắncác thành phần xử lý cho các ứng dụng etch và RTP/EPI nâng cao.

Giải pháp phủ TaC

Khi nhiệt độ tăng trưởng tinh thể SiC tiếp tục tăng, lớp phủ tantalum cacbua (TaC) đã trở thành vật liệu quan trọng cho trường nhiệt nhiệt độ cực cao. TaC mang đến độ ổn định nhiệt độ cao hơn, khả năng chống oxy hóa tuyệt vời và độ ổn định hóa học vượt trội — phù hợp với thiết bị phát triển tinh thể SiC, các thành phần trường nhiệt nhiệt độ cao và môi trường sản xuất chất bán dẫn thế hệ thứ ba.

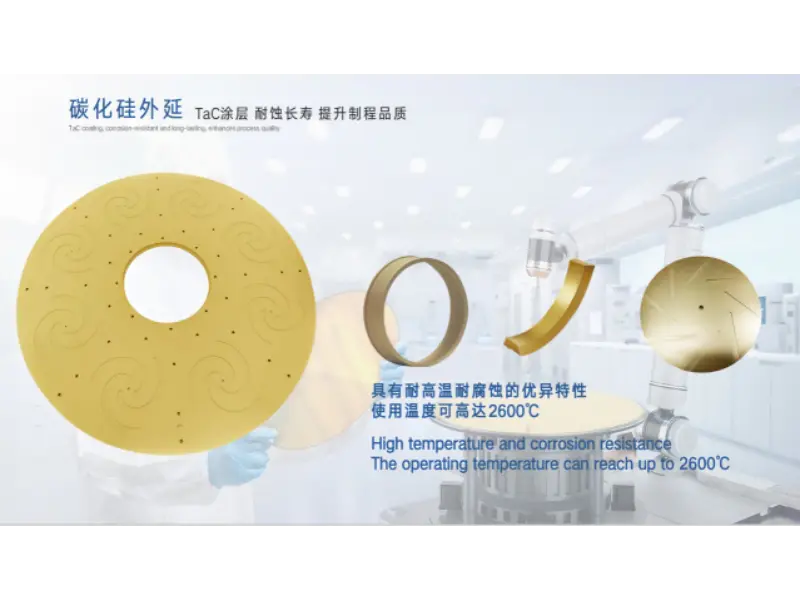

Các thành phần vùng nóng được phủ TaC được thiết kế để phát triển tinh thể SiC ở nhiệt độ cực cao.

Cùng với nhau, ba dòng sản phẩm này giải quyết các nhu cầu về nhiệt và hóa học khác nhau trong chuỗi sản xuất SiC:

Sơ lược về ba giải pháp vật liệu SiC của VETEK

Câu hỏi thường gặp

1. Sự khác biệt giữa epit Wax SiC và lớp phủ SiC là gì?

SiC epit Wax phát triển một lớp cacbua silic tinh thể để tạo ra các tấm bán dẫn và thiết bị. Lớp phủ SiC (CVD SiC) tạo một lớp SiC mỏng, dày đặc lên than chì hoặc các chất nền khác để bảo vệ các bộ phận của thiết bị khỏi nhiệt và ăn mòn. Chúng phục vụ các mục đích khác nhau trong cùng một dây chuyền sản xuất.

2. Tại sao than chì được phủ SiC thay vì sử dụng riêng lẻ?

Than chì trần có độ dẫn nhiệt và độ ổn định tuyệt vời, nhưng nó bị ăn mòn và tạo ra các hạt khi tiếp xúc với nhiệt độ cao và các loại khí như H₂ và HCl theo thời gian. Lớp phủ SiC CVD dày đặc tăng thêm độ cứng, khả năng kháng hóa chất và độ ổn định ở nhiệt độ cao trong khi vẫn duy trì hiệu suất nhiệt của than chì.

3. Solid CVD SiC dùng để làm gì?

SiC CVD rắn là vật liệu cacbua silic không xốp, đậm đặc hoàn toàn được sử dụng trong các quy trình ăn mòn tiên tiến và nhiệt độ cao, bao gồm vòng lấy nét, thành phần RTP/EPI và các bộ phận xử lý plasma — các ứng dụng yêu cầu tạo hạt cực thấp và tuổi thọ dài.

4. Tại sao sự phát triển của tinh thể SiC lại cần lớp phủ TaC?

Khi quá trình phát triển tinh thể SiC đẩy tới nhiệt độ cao hơn, các thành phần vùng nóng cần vật liệu chống lại quá trình oxy hóa và giữ ổn định hóa học dưới nhiệt độ cực cao. Lớp phủ TaC mang lại độ ổn định nhiệt độ cao hơn so với chỉ than chì, khiến chúng rất phù hợp với lò tăng trưởng tinh thể SiC và các thành phần trường nhiệt ở nhiệt độ cao.

5. Tại sao ngành công nghiệp chuyển từ tấm wafer SiC 6 inch sang 8 inch?

Các tấm wafer lớn hơn làm tăng số lượng khuôn trên mỗi tấm wafer, giúp giảm chi phí sản xuất trên mỗi chip và cải thiện khả năng mở rộng. Các nhà sản xuất tấm wafer và nhà sản xuất chip hiện đang đủ tiêu chuẩn chất nền SiC 8 inch và tấm wafer epiticular để đáp ứng nhu cầu ngày càng tăng từ xe điện, năng lượng tái tạo và điện tử công nghiệp.

Tóm tắt: Sản xuất SiC đã bước vào kỷ nguyên cạnh tranh về năng lực quy trình

Câu hỏi xác định ngành công nghiệp SiC đã thay đổi - từ liệu vật liệu này có thể được thương mại hóa hay không, đến việc nó có thể được sản xuất trên quy mô lớn một cách hiệu quả, sạch sẽ và nhất quán như thế nào.

Vào năm 2013, câu hỏi trọng tâm của ngành là liệu SiC có thể được thương mại hóa hay không. Ngày nay, hơn một thập kỷ sau, câu hỏi đó đã trở thành: làm thế nào có thể sản xuất các sản phẩm SiC với hiệu suất cao hơn, ít lỗi hơn và độ ổn định cao hơn?

Khi ngành công nghiệp SiC tiếp tục mở rộng, đường kính wafer lớn hơn, công nghệ epit Wax được nâng cấp và thiết bị sản xuất được tối ưu hóa vẫn là hướng phát triển cốt lõi của ngành. Đồng thời, lớp phủ CVD SiC có độ tinh khiết cao, vật liệu CVD SiC rắn và TaC đang trở thành những công nghệ then chốt để đảm bảo tính ổn định trong sản xuất chất bán dẫn.

VETEK Semiconductor vẫn tập trung vào các vật liệu bán dẫn tiên tiến, cung cấp các giải pháp vật liệu đáng tin cậy cho quá trình epitaxy SiC, tăng trưởng tinh thể và sản xuất chất bán dẫn ở nhiệt độ cao - hỗ trợ thế hệ tiếp theo của ngành bán dẫn.

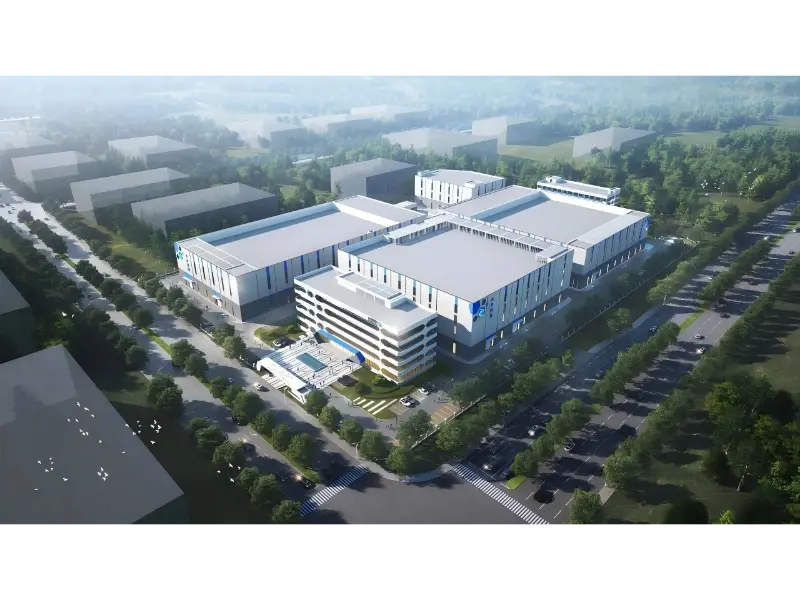

Giới thiệu về Chất bán dẫn VETEK

VETEK Semiconductor thiết kế và sản xuất các thành phần phủ than chì phủ CVD SiC, SiC CVD rắn và TaC cho epit Wax SiC, MOCVD, tăng trưởng tinh thể và thiết bị bán dẫn nhiệt độ cao. Bài viết này do nhóm kỹ thuật vật liệu của VETEK chuẩn bị, dựa trên báo cáo ngành từ Semiconductor Today và phân tích thị trường wafer SiC hiện tại, đồng thời phản ánh kinh nghiệm trực tiếp của VETEK khi cung cấp linh kiện vào dây chuyền sản xuất SiC.

Các nguồn tham khảo: Semiconductor Today (Đặc điểm ngành năm 2013); Tuyên bố công khai của GlobalWafers (2023); Tin tức bán dẫn tổng hợp (2024); Phân tích giá wafer Patsnap Eureka SiC (2025). Các số liệu và thông số kỹ thuật thiết bị của sản phẩm VETEK dựa trên tài liệu nội bộ của sản phẩm.
