MOCVD SiC Phân tích vết nứt chất nhạy cảm với than chì phủ & Nghiên cứu điển hình tối ưu hóa ứng suất nhiệt

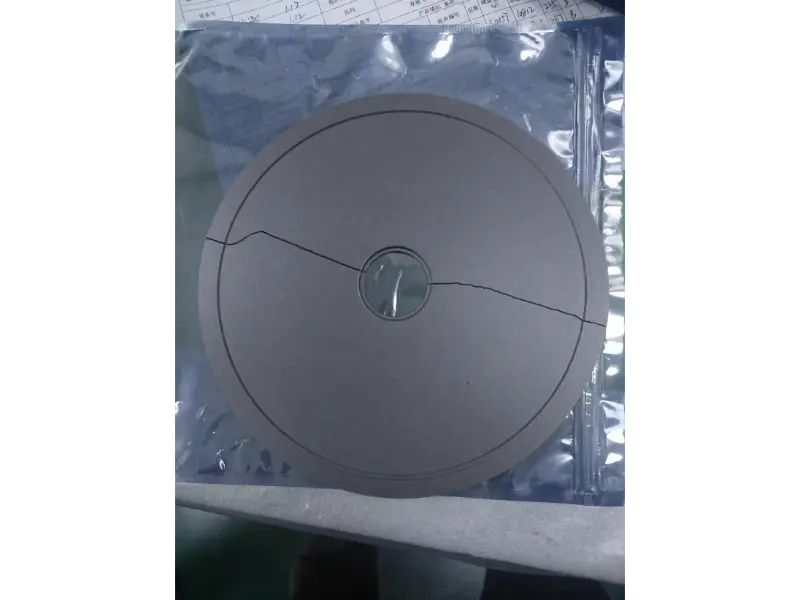

Hình 1.2: Hình thái gãy xuyên tâm của MOCVDChất nhạy cảm than chì phủ CVD SiCXuất phát từ bước trung tâm qua lỗ

I. Tóm tắt & Kết luận cốt lõi

Kết luận cốt lõi:Thiết kế và chất lượng của các bộ phận nhạy cảm với tấm wafer epiticular (chất mang tấm wafer) trực tiếp xác định tuổi thọ sử dụng của chúng, ảnh hưởng sâu sắc đến việc phân bổ chi phí sản xuất epitaxy và thời gian ngừng hoạt động của thiết bị. Khi lựa chọn các bộ phận nhạy cảm, các nhà sản xuất tấm wafer epiticular ưu tiên các thiết kế chất lượng cao phù hợp với yêu cầu quy trình thực tế, giảm thiểu tần suất thay thế và kéo dài tuổi thọ sử dụng—từ đó giảm đáng kể chi phí sản xuất và cải thiện ổn định chất lượng sản phẩm epiticular.

Bằng cách thiết kế lại vùng đệm ứng suất ở bước trung tâm và lựa chọn vật liệu nền than chì với Hệ số giãn nở nhiệt (CTE) phù hợp, Vetek (www.veteksemian.com) đã giải quyết hoàn toàn thách thức công nghiệp về vết nứt xuyên tâm bắt nguồn từ lỗ xuyên qua bước trung tâm trong các vật mang wafer MOCVD.

Một nhà sản xuất chip epiticular bán dẫn thế hệ thứ 3 ở nước ngoài phải đối mặt với tình trạng tắc nghẽn sản xuất nghiêm trọng do sự lắng đọng hơi hóa học kích thước lớn bị nứt và hư hỏng ngay lập tứcChất nhạy cảm với than chì được phủ silicon cacbua (CVD SiC)trong quá trình tăng trưởng epiticular MOCVD ở nhiệt độ cao. Nhóm kỹ thuật của chúng tôi đã xác định chính xác nguyên nhân gốc rễ: sự tập trung ứng suất nghiêm trọng ở bước trung tâm và sự giãn nở nhiệt của chất nền than chì không khớp. Thông qua việc cấu hình lại biên cấu trúc (mở rộng vùng đệm ứng suất, nâng cấp vị trí bước nổi) và lựa chọn vật liệu than chì tối ưu, chúng tôi đã loại bỏ thành công các nguy cơ nứt cho khách hàng.

Những cải tiến về chỉ số và hiệu suất chính:

· Tỷ lệ bẻ khóa nhạy cảm: Giảm từ >15% xuống 0%

· Tuổi thọ trung bình của chu kỳ sử dụng: Tăng 300%+

· Thời gian ngừng hoạt động của thiết bị ngoài kế hoạch: Giảm 95%

II. Bối cảnh khách hàng & Điểm yếu truyền thống

1. Thông tin cơ bản về khách hàng

Khách hàng là nhà sản xuất chip bán dẫn phức hợp cấp ô tô hàng đầu vận hành nhiều dây chuyền sản xuất MOCVD/MBE kích thước lớn, nhiệt độ cao, tập trung vào sản xuất hàng loạt tấm bán dẫn epiticular thiết bị RF và công suất cao. Nhiệt độ vận hành buồng phản ứng đạt 1000°C–1400°C quanh năm, trải qua quá trình gia nhiệt cảm ứng tần số cao và các chu kỳ nhiệt gia nhiệt/làm mát nhanh và nghiêm trọng. Là thành phần cốt lõi trực tiếp giữ các tấm wafer epiticular, kích thước lớnChất nhạy cảm than chì phủ CVD SiCphải duy trì sự ổn định cấu trúc cực độ và tính đồng nhất nhiệt trong môi trường nhiệt độ cao, ứng suất cao.

2. Phương pháp tiếp cận truyền thống & Điểm đau lịch sử chi tiết

Khi sử dụng các thiết kế cảm biến truyền thống, các nhà sản xuất epiticular từ lâu đã phải chịu những khó khăn nghiêm trọng về kinh tế và năng lực:

· Thay thế thường xuyên & Tuổi thọ cực ngắn:Các thiết kế thông thường không tính đến sự chênh lệch giãn nở nhiệt ở nhiệt độ cực cao. Các thiết bị cảm ứng bị nứt sau vài chục chu kỳ, một số bị hỏng ngay sau khi lắp đặt (tỷ lệ nứt >15%).

· Chi phí ngừng hoạt động và vệ sinh tốn kém:Khi thiết bị cảm biến bị nứt hoặc vỡ bên trong buồng, toàn bộ lô tấm wafer epiticular sẽ bị loại bỏ, kèm theo đó là tình trạng nhiễm hạt nghiêm trọng. Mỗi sự cố cần 12–24 giờ làm mát buồng, tháo rời, làm sạch, sơ tán lại và kiểm tra áp suất/nhiệt độ. Thiệt hại trực tiếp do ngừng hoạt động ngoài kế hoạch và vật tư tiêu hao lên tới hàng chục nghìn USD cho mỗi sự kiện.

· Chi phí sản xuất wafer đơn cao:Là vật tư tiêu hao có giá trị cao, việc thay thế thường xuyên gây ra sự phân bổ chi phí cảm biến quá mức cho mỗi tấm bán dẫn. Đồng thời, thời gian ngừng hoạt động làm giảm Hiệu suất Thiết bị Tổng thể (OEE) trên toàn dây chuyền sản xuất, làm tăng đáng kể chi phí cố định.

III. Những thách thức kỹ thuật & Phân tích cơ chế thất bại

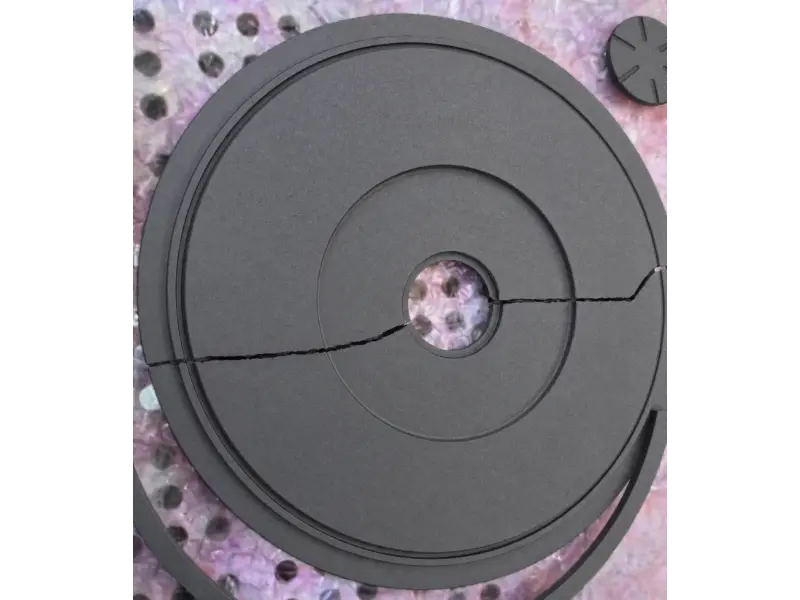

Hình thái lỗi vật lý:Phân tích vết nứt chỉ ra rằng sự bắt đầu vết nứt bắt nguồn chính xác ở bước bên trong của lỗ thông trung tâm, kéo dài tỏa tròn ra ngoài qua cả hai mặt của vật thể nhạy cảm.

Điều tra nguyên nhân gốc rễ (Cơ chế căng thẳng):

· Độ giãn nở nhiệt của vật liệu không phù hợp:Trong điều kiện làm việc ở nhiệt độ cao (1000°C trở lên), hệ số giãn nở nhiệt (CTE) không khớp đáng kể tồn tại giữa chất nền than chì và lớp phủ bảo vệ SiC. Bởi vì hệ số giãn nở nhiệt của than chì cao hơn hệ số giãn nở nhiệt củalớp phủ SiC, chất nền than chì trải qua biến dạng giãn nở nhiệt lớn hơn trong quá trình gia nhiệt so với lớp SiC bề mặt. Điều này tạo ra ứng suất nhiệt bề mặt đáng kể, cuối cùng gây ra hiện tượng nứt và hư hỏng lớp nền than chì.

· Khiếm khuyết cấu trúc ở vùng giảm căng thẳng:Thiết kế ban đầu thiếu vùng đệm chuyển tiếp cần thiết ở bước trung tâm, tạo thành điểm tập trung ứng suất cơ học cổ điển. Khi lực căng giãn nở vượt quá ngưỡng độ bền kéo của chất nền than chì, các vết nứt nhỏ ngay lập tức bắt đầu ở góc bậc nhọn và xé ra bên ngoài.

IV. Giải pháp: Cách chúng tôi giải quyết vấn đề

Để giải quyết vết nứt ở bước trung tâm, Nhóm Kỹ thuật và R&D của Vetek đã xây dựng một kế hoạch làm rõ kỹ thuật toàn diện dựa trên Hệ số giãn nở nhiệt (CTE) ở nhiệt độ cao tối ưu hóa:

V. Kết quả & Lợi ích có thể định lượng

Các thiết bị nhạy cảm được thiết kế lại đã trải qua quá trình xác minh chu kỳ nhiệt và dây chuyền sản xuất nghiêm ngặt trên dây chuyền sản xuất của khách hàng, đạt được những cải tiến hiệu suất đáng chú ý:

· Loại bỏ hoàn toàn vết nứt do ứng suất nhiệt:Các bộ phận nhạy cảm được tối ưu hóa hoạt động liên tục trong hơn 500 chu kỳ nhiệt, giảm tỷ lệ nứt và hư hỏng trực tiếp từ >15% xuống 0%.

· Giảm đáng kể tổn thất do thời gian ngừng hoạt động:Thời gian ngừng hoạt động ngoài kế hoạch do sự cố của nhà cung cấp dịch vụ đã giảm 95%, tăng đáng kể OEE tổng thể của dây chuyền.

· Tuổi thọ dịch vụ tăng lên và giảm chi phí:Tuổi thọ trung bình của thiết bị cảm ứng tăng hơn 300%, dẫn đến giảm đáng kể chi phí thiết bị cảm ứng được phân bổ cho mỗi tấm wafer epiticular.

VI. Đảm bảo kiểm soát chất lượng và sản xuất của Vetek

· Lựa chọn nguyên liệu thô có độ tinh khiết cao:Chất nền than chì đẳng tĩnh mật độ cao cao cấp (độ tinh khiết 7N, hàm lượng tro <5 ppm) được chọn để đảm bảo CTE khớp hoàn hảo với lớp phủ CVD SiC.

· Gia công chính xác:Sử dụng khả năng cắt chính xác CNC 5 trục (dung sai giữ trong phạm vi ±0,005 mm), tạo ra các vùng đệm giảm ứng suất chính xác tại các tính năng quan trọng như bậc trung tâm.

· Lắng đọng CVD SiC:Các quy trình CVD ở nhiệt độ cao tạo ra một lớp β-SiC dày đặc 80–100 μm, mang lại độ đồng đều nhiệt và chống ăn mòn vượt trội.

· Kiểm tra toàn diện 100% CMM:Máy đo tọa độ có độ chính xác cao (CMM) tự động quét và đo các mảng túi, kích thước bước trung tâm và độ phẳng tổng thể.

· Đóng gói và giao hàng phòng sạch:Được làm sạch trong phòng sạch Cấp 100 và được đóng gói hai lần trong bao bì nitơ chân không, được cung cấp với hộp chống sốc EVA tùy chỉnh.

Hình 3: Cơ sở kiểm soát chất lượng, phòng sạch và gia công chính xác tiên tiến của Vetek Semiconductor

VII. Câu hỏi thường gặp (FAQ)

Câu 1: Nguyên nhân chính củaChất nhạy cảm than chì phủ MOCVD SiCvết nứt bắt đầu từ bước trung tâm?

Trả lời: Nguyên nhân chính là do thiếu vùng đệm giảm ứng suất ở bước trung tâm, đòi hỏi phải thiết kế lại cấu trúc để phân bổ ứng suất nhiệt.

Câu hỏi 2: Chỉ riêng lớp phủ CVD SiC có thể ngăn ngừa nứt ở bước trung tâm không?

Trả lời: Không. Lớp phủ SiC chủ yếu cung cấp khả năng chống ăn mòn, ngăn ngừa tạp chất và dẫn nhiệt. Nếu thiết kế kết cấu bị sai sót, bản thân lớp phủ không thể chịu được ứng suất nén và kéo bên trong từ lớp nền. Chỉ có sự kết hợp giữa 'cấu trúc đệm ứng suất được thiết kế hợp lý + lớp phủ CVD SiC chất lượng cao' mới có thể giải quyết triệt để các vấn đề nứt vỡ.

VIII. Lời kêu gọi tóm tắt và hành động (CTA)

Mặc dù chất nhạy cảm của tấm wafer epiticular là vật tư tiêu hao phụ trợ, nhưng thiết kế cấu trúc và chất lượng sản xuất của chúng có tác động then chốt đến hiệu quả sản xuất của nhà máy và chi phí tổng thể. Các thiết kế truyền thống thường bỏ qua vùng phù hợp CTE của vật liệu và vùng giảm tập trung ứng suất, dẫn đến hư hỏng cảm biến thường xuyên, thời gian ngừng hoạt động tốn kém và rủi ro phế liệu wafer.

Thông qua việc tối ưu hóa cấu trúc và kỹ thuật ứng suất nhiệt tinh tế của Vetek, chúng tôi không chỉ giúp khách hàng loại bỏ hoàn toànchất nhạy cảm than chìnứt (giảm tỷ lệ nứt xuống 0%), nhưng cũng kéo dài tuổi thọ của chất mang lên hơn 300%. Cải tiến này làm giảm đáng kể tần suất thay thế, giảm chi phí phân bổ tiêu hao cho mỗi tấm wafer và đảm bảo chất lượng, tính ổn định và tính liên tục của quá trình tăng trưởng epiticular wafer—mang lại giá trị kinh tế và công suất đáng kể.

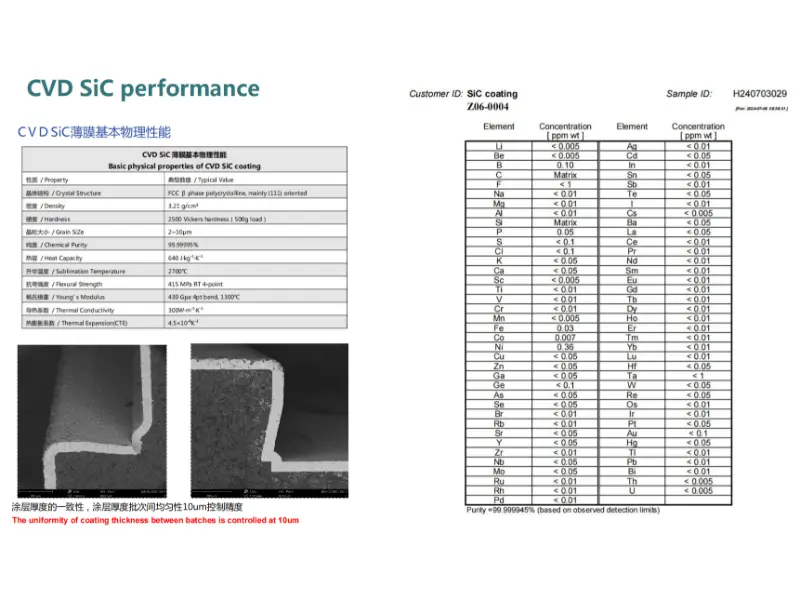

Hình 4: Các đặc tính vật lý chính, độ đồng đều của độ dày SEM và phân tích độ tinh khiết cực cao của lớp phủ CVD SiC
