Tại sao CVD TaC phủ “lớp giáp nhiệt độ cao” trong chất bán dẫn thế hệ thứ ba

Môi trường bên trong lò tăng trưởng tinh thể SiC là một trong những môi trường ít dễ tha thứ nhất trong sản xuất chất bán dẫn: nhiệt độ vượt quá 2400°C, nồng độ hydro và amoniac tăng cao và các thành phần than chì thường xuyên có nguy cơ bong ra các hạt và giải phóng tạp chất. Các kỹ sư quy trình từ lâu đã tìm kiếm một giải pháp vật liệu có thể đồng thời chịu được nhiệt độ cực cao, hóa chất mạnh và ô nhiễm.

Lớp phủ tantalum cacbua (TaC) CVD đã lặng lẽ trở thành câu trả lời đó — với nhiệt độ nóng chảy 3880°C, tốc độ ăn mòn chỉ 0,2μm/giờ trong NH₃ và 0,1μm/giờ trong H₂, và mức tạp chất tới hạn được đo bằng ppb. Tuy nhiên, điều khiến nó thực sự hấp dẫn là những gì xảy ra trên sàn sản xuất: mật độ khuyết tật của ống vi mô giảm hơn 90%, tổng hàm lượng tạp chất tinh thể giảm hơn 70% và điện trở suất tăng theo hệ số từ 2 đến 3.
Vậy chính xác thì lớp phủ TaC đạt được điều này như thế nào? Lợi thế hiệu suất của nó đến từ đâu? Nó mang lại giá trị cao nhất cho những ứng dụng thực tế nào? Và hướng đi của thị trường là gì? Bài viết này khám phá một cách có hệ thống các nguyên tắc kỹ thuật, đặc tính cốt lõi, các kịch bản ứng dụng chính và xu hướng ngành của lớp phủ CVD TaC.

1. Lớp phủ CVD TaC là gì?

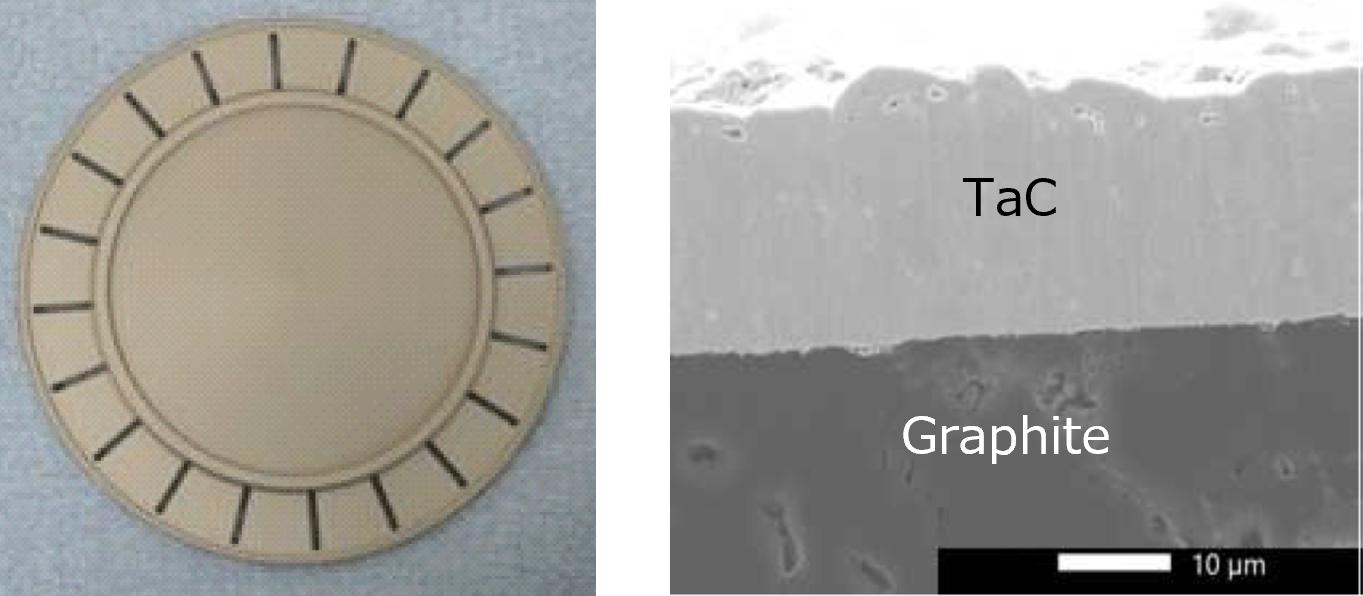

Về bản chất, lớp phủ CVD TaC là một lớp bảo vệ bằng cacbua tantalum (TaC) – một hợp chất gốm có bề ngoài màu vàng vàng đặc biệt – được lắng đọng trên nền than chì có độ tinh khiết cao bằng cách lắng đọng hơi hóa học. Bản thân vật liệu này mang đến sự kết hợp của các đặc tính khó tìm thấy cùng nhau: điểm nóng chảy 3880°C, độ cứng trong khoảng 15–19 GPa, độ trơ hóa học mạnh và khả năng chống ăn mòn duy trì tốt trong môi trường xử lý khắc nghiệt.

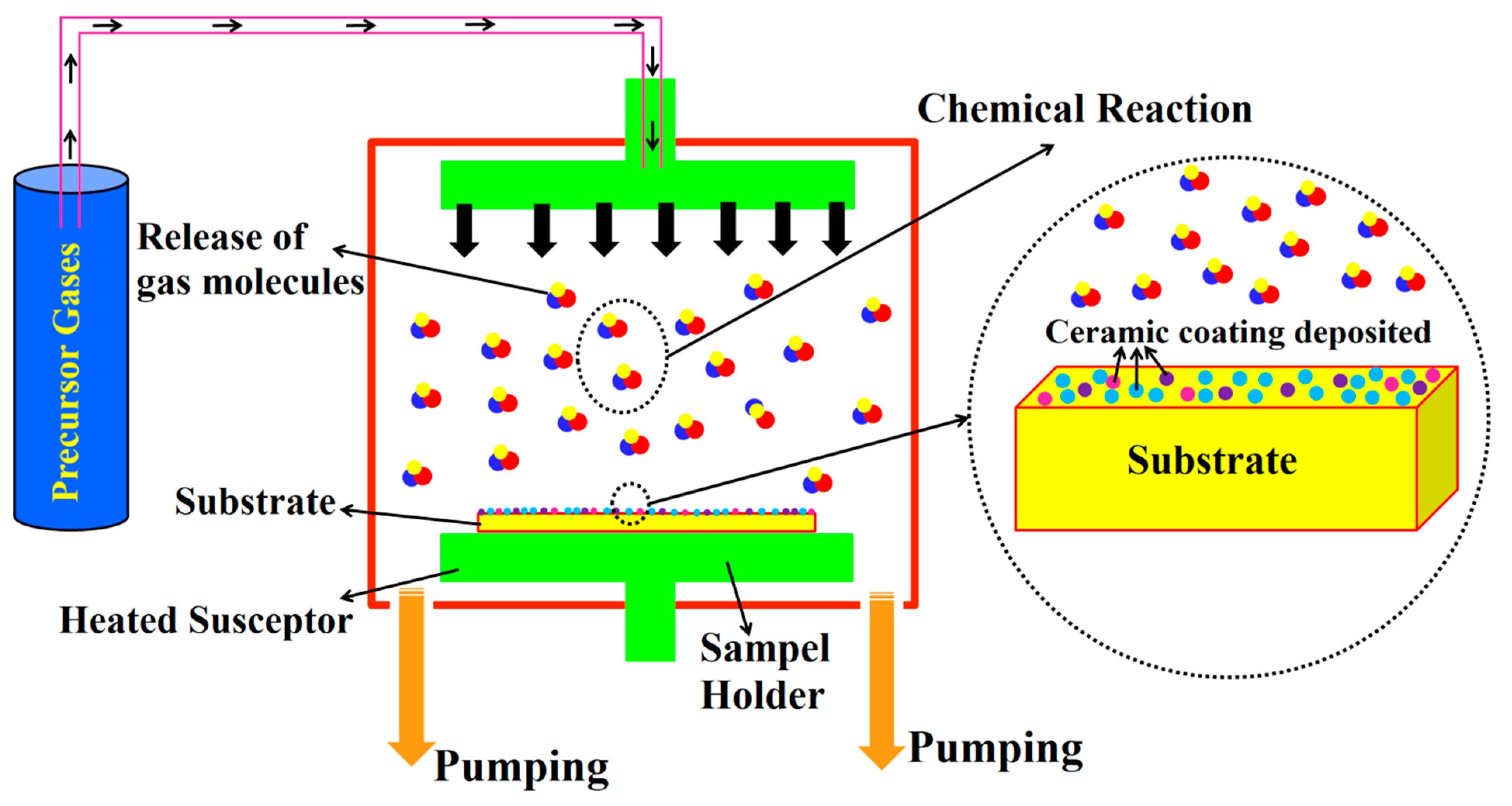

Trong số các phương pháp khác nhau để sản xuất lớp phủ TaC, CVD vẫn là phương pháp hoàn thiện nhất. Công thức điển hình, như chi tiết, bắt đầu với tantalum pentachloride (TaCl₅) và propylene (C₃H₆) là tiền chất tantalum và carbon, được argon và hydro đưa vào buồng nung nóng. Khi TaCl₅ bay hơi chạm tới bề mặt than chì, nó sẽ hấp phụ và trải qua một chuỗi phản ứng phân hủy và tái hợp. Những hình thức này không chỉ là một lớp bề mặt mà còn là một lớp phủ dày đặc, bám dính tốt, đồng nhất hơn và có thể kiểm soát được thành phần một cách đáng kể so với những gì có thể đạt được bằng các phương pháp thay thế như xử lý muối nóng chảy hoặc sol-gel.

2. Ưu điểm về hiệu suất cốt lõi của lớp phủ CVD TaC

2.1 Độ ổn định nhiệt cực cao
Lớp phủ CVD TaC tan chảy ở 3880°C, do đó cấu trúc của nó vẫn bền vững ngay cả ở nhiệt độ trên 2200°C. Điều đó làm cho nó phù hợp với các quy trình bán dẫn đòi hỏi khắt khe như tăng trưởng tinh thể SiC và MOCVD – những nơi mà lớp phủ SiC thông thường có xu hướng xuống cấp khi mọi thứ trở nên quá nóng.

2.2 Khả năng chống ăn mòn hóa học vượt trội
Lớp phủ này có khả năng chống lại các loại khí quá trình ăn mòn như hydro, amoniac, clorua và hơi silicon. So với lớp phủ SiC, nó làm giảm sự phân hủy than chì và ô nhiễm hạt trong môi trường bán dẫn nhiệt độ cao. Kết quả? Độ ổn định quy trình tốt hơn và năng suất wafer cao hơn.

2.3 Độ cứng cơ học tốt và khả năng chống sốc nhiệt
Lớp phủ CVD TaC cứng và liên kết mạnh với chất nền than chì, do đó nó mòn chậm và xử lý sốc nhiệt tốt. Nó có thể thực hiện các chu kỳ làm nóng và làm mát nhanh chóng lặp đi lặp lại mà không bị nứt hoặc bong tróc. Điều đó có nghĩa là tuổi thọ linh kiện dài hơn và tốc độ xử lý nhanh hơn.

2.4 Độ tinh khiết cực cao và ngăn chặn tạp chất
Lớp phủ TaC có hàm lượng tạp chất rất thấp và hoạt động như một rào cản khuếch tán rắn – nó ngăn chặn các chất gây ô nhiễm di chuyển ra khỏi chất nền than chì và vào môi trường phát triển. Điều này giúp giảm thiểu các khuyết tật của tinh thể, loại bỏ tạp chất và cải thiện cả chất lượng lẫn điện trở suất của tinh thể SiC.

3. Các kịch bản ứng dụng điển hình của lớp phủ CVD TaC

3.1 Tăng trưởng tinh thể đơn SiC (Phương pháp PVT)
Trong quá trình tăng trưởng PVT của các tinh thể đơn SiC, lớp phủ TaC được áp dụng cho các thành phần than chì quan trọng như nồi nấu kim loại, vòng dẫn hướng và giá đỡ tinh thể mầm. Nghiên cứu của Fan và cộng sự. chỉ ra rằng lớp phủ TaC không chỉ cung cấp khả năng bảo vệ vật lý mà còn thông qua các đặc tính phát xạ thấp của nó, điều chỉnh gradient nhiệt độ ở bề mặt phát triển tinh thể, cải thiện tính đồng nhất nhiệt độ xuyên tâm, duy trì phép cân bằng hóa học thăng hoa SiC, ngăn chặn sự di chuyển tạp chất và giảm tiêu thụ năng lượng. Nghiên cứu của Mạnh và cộng sự. trong Tạp chí Tăng trưởng Pha lê xác nhận thêm rằng thỏi tinh thể được trồng bằng cấu trúc nồi nấu kim loại với vòng rơle than chì được phủ TaC và giấy than chì thể hiện các đặc tính vượt trội về độ hoàn hảo của tinh thể và hình dạng giao diện. Các phép đo thực tế cho thấy độ lệch đường kính của các thỏi tinh thể được trồng bằng nồi nấu kim loại được phủ TaC là 2% và độ phẳng bề mặt tinh thể (RMS) được cải thiện 40%.

3.2 Tăng trưởng epiticular GaN/SiC

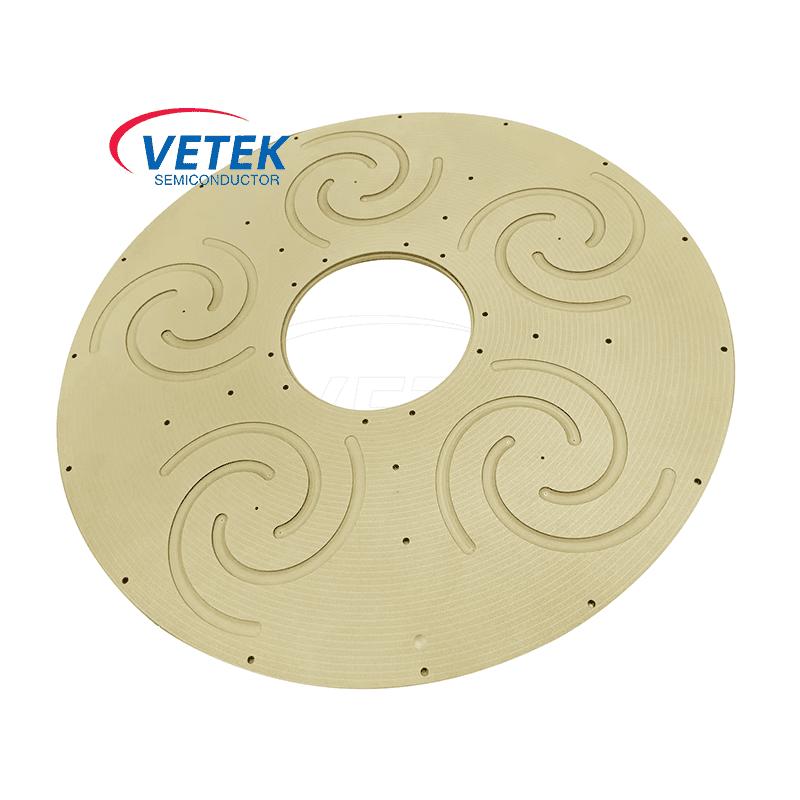

Trong buồng phản ứng CVD dành cho epit Wax GaN và SiC, lớp phủ TaC được ứng dụng rộng rãi cho các thành phần như chất mang bán dẫn, đĩa vệ tinh, vòi phun và cảm biến. Các bộ phận này cần hoạt động trong thời gian dài trong môi trường nhiệt độ cao và ăn mòn, đồng thời lớp phủ TaC có thể kéo dài đáng kể tuổi thọ sử dụng của chúng và cải thiện năng suất quy trình. Trong thiết bị MOCVD như Aixtron G5, lớp phủ TaC đã được chứng minh là vật liệu chính để đảm bảo độ ổn định của quy trình.

3.3 Hệ thống sưởi MOCVD

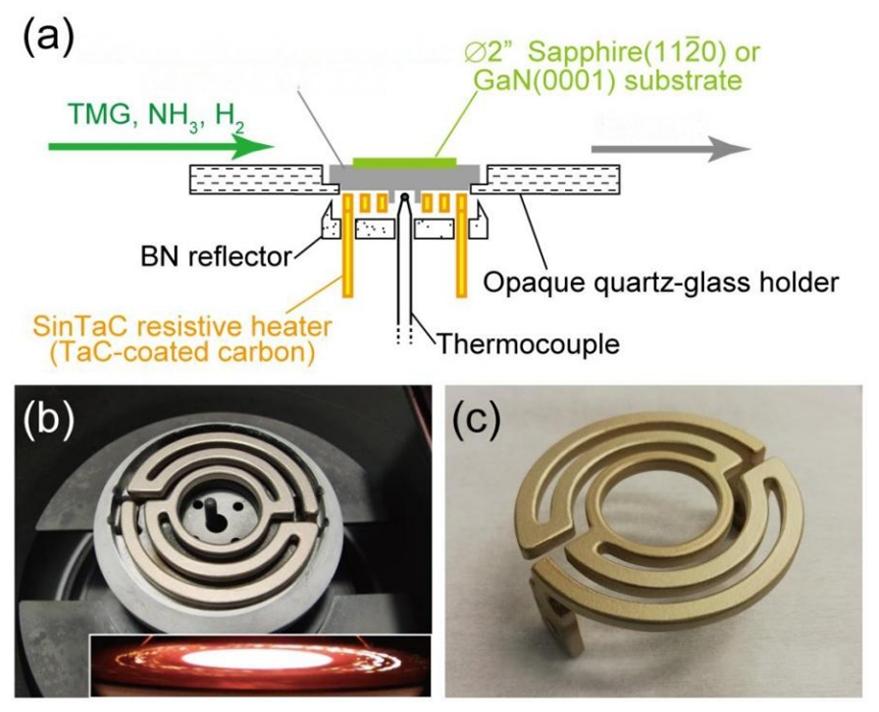

Lò sưởi than chì phủ TaC đã được áp dụng thành công trong các hệ thống MOCVD. So với các máy sưởi được phủ pBN truyền thống, máy sưởi TaC mang lại hiệu quả sưởi ấm và độ đồng đều tốt hơn, giảm mức tiêu thụ điện năng và do độ phát xạ bề mặt thấp hơn (0,3) nên giúp cải thiện tính toàn vẹn của trường nhiệt. Theo nghiên cứu của Fan và cộng sự, độ phát xạ thấp của lớp phủ TaC không chỉ cải thiện độ đồng đều nhiệt độ cho sự phát triển tinh thể mà còn nâng cao chất lượng lắng đọng epiticular GaN.

3.4 Ứng dụng công nghiệp nhiệt độ cao
Ngoài lĩnh vực bán dẫn, lớp phủ TaC còn có thể được sử dụng cho các bộ phận công nghiệp có nhiệt độ cao như bộ phận gia nhiệt điện trở, vòi phun, vòng chắn và thiết bị hàn, tận dụng tối đa lợi thế toàn diện của nó về khả năng chịu nhiệt và chống ăn mòn.

4. Lớp phủ CVD TaC và SiC: Lựa chọn như thế nào?

Trong ngành bán dẫn, CVD SiC và CVD TaC là hai lớp phủ bảo vệ phổ biến nhất cho các thành phần than chì. Sự lựa chọn phụ thuộc vào yêu cầu nhiệt độ quá trình cụ thể.

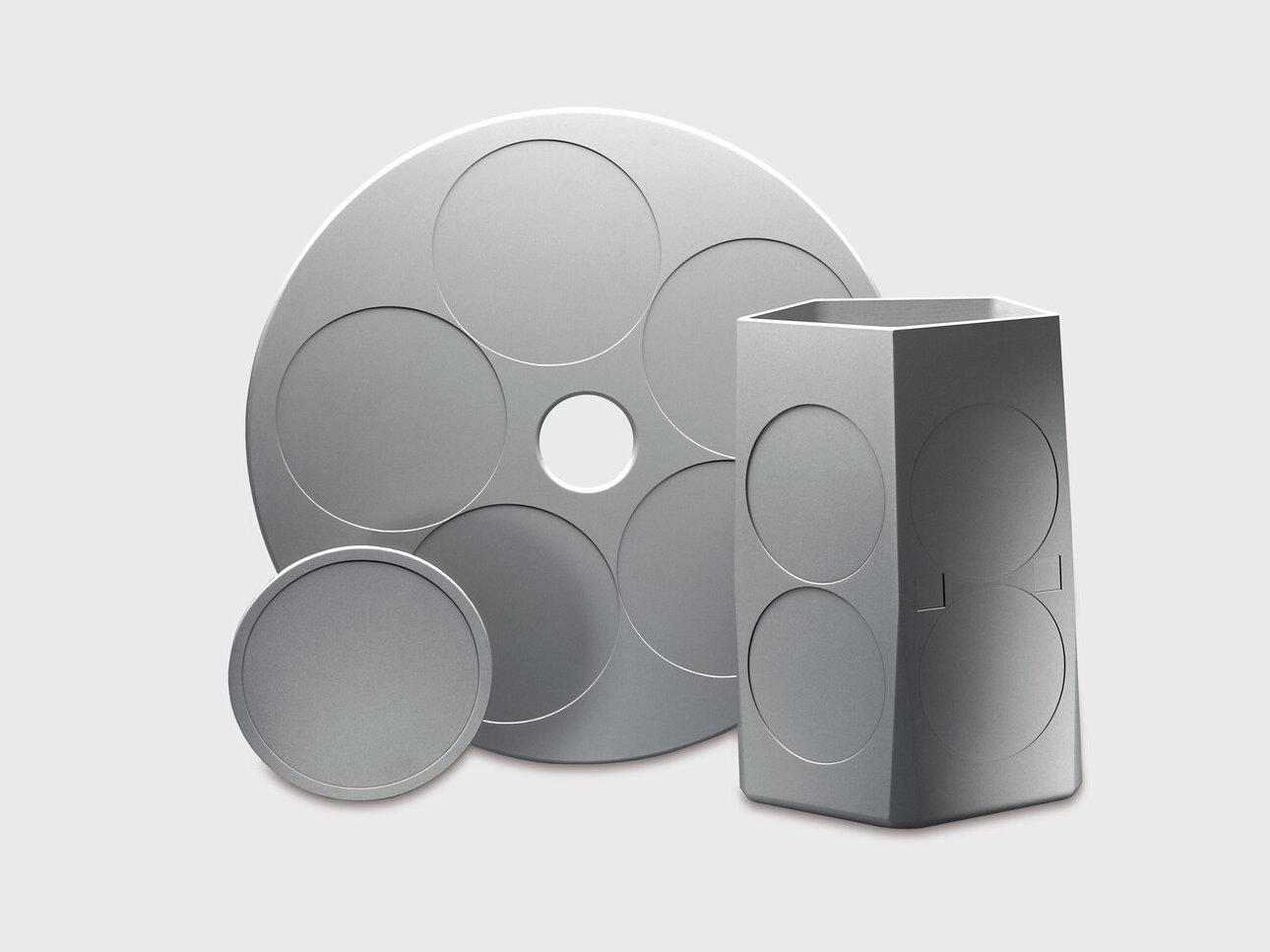

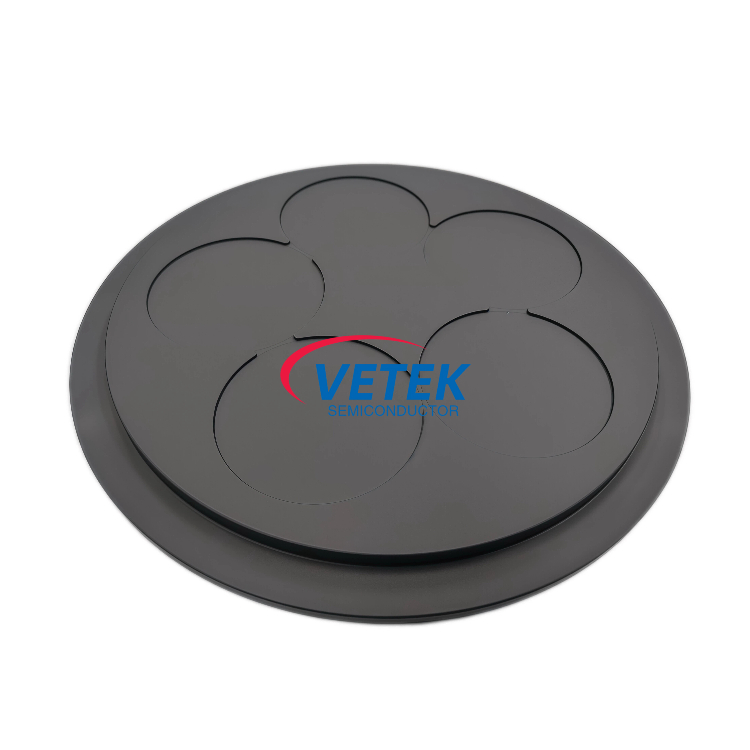

Lớp phủ CVD SiC:Hệ số giãn nở nhiệt thấp, độ ổn định cấu trúc tốt và lợi thế về chi phí trong môi trường dưới 1800°C, được sử dụng rộng rãi trong các tình huống nhiệt độ từ trung bình đến cao như khay epiticular LED và khay epiticular silicon đơn tinh thể.

Lớp phủ CVD TaC:Độ ổn định nhiệt cao hơn (điểm nóng chảy 3880°C so với ~2700°C đối với SiC), độ trơ hóa học mạnh hơn, đặc biệt thích hợp với môi trường nhiệt độ cực cao và ăn mòn cao trên 2000°C, chẳng hạn như sự phát triển đơn tinh thể SiC và epit Wax GaN.

Nói một cách đơn giản:Khi nhiệt độ quá trình vượt quá 1800°C, đặc biệt khi có các loại khí ăn mòn như hydro và amoniac, lớp phủ TaC là lựa chọn ưu việt.

5. Triển vọng thị trường và xu hướng ngành

Sự mở rộng nhanh chóng của sự phát triển tinh thể đơn SiC và epit Wax đang kéo nhu cầu về lớp phủ TaC tăng mạnh. Hai nghiên cứu thị trường gần đây chỉ ra rằng thị trường đang trên đà mở rộng quy mô đáng kể. QYResearch, trong Triển vọng thị trường lớp phủ TaC toàn cầu, Phân tích chuyên sâu & Dự báo đến năm 2031, đã xác định thị trường lớp phủ tantalum cacbua toàn cầu năm 2024 ở mức khoảng 45 triệu USD và dự đoán thị trường này sẽ đạt 142 triệu USD vào năm 2031 — tốc độ tăng trưởng kép hàng năm là 17,9%. Số liệu của Global Info Research cũng nằm trong phạm vi tương tự, ước tính thị trường năm 2024 đạt khoảng 47 triệu USD và dự báo sẽ tăng lên 143 triệu USD vào năm 2031, đạt tốc độ CAGR là 17,5%. Sự nhất quán giữa các dự báo này mang lại niềm tin rằng lớp phủ TaC đang bước vào giai đoạn tăng trưởng bền vững.

Về việc ai đang cung cấp cho thị trường này, nó vẫn khá tập trung ở vị trí hàng đầu. Momentive Technologies, Tokai Carbon và Toyo Tanso cùng nhau chiếm khoảng 76% doanh thu toàn cầu [10]. Về mặt địa lý, Bắc Mỹ dẫn đầu với khoảng 45% thị trường, trong khi Châu Á-Thái Bình Dương xếp sau với khoảng 41%. Tuy nhiên, sự cân bằng khu vực đó đang bắt đầu thay đổi. Các nhà sản xuất Trung Quốc đang đầu tư mạnh mẽ để thu hẹp khoảng cách và VeTek Semiconductor là một trường hợp điển hình: khả năng phủ CVD TaC của công ty hiện mở rộng sang các bộ phận có đường kính lớn tới 750 mm, khiến công ty này nằm trong số rất ít công ty trong nước có thể xử lý các bộ phận ở quy mô đó.

Trong tương lai, việc chuyển sang chất nền SiC 8 inch đang đặt ra tiêu chuẩn cao hơn về tính đồng nhất của trường nhiệt và độ tin cậy của lớp phủ trong thiết bị sản xuất. Chỉ riêng xu hướng đó thôi cũng có khả năng củng cố vai trò của lớp phủ TaC như một vật liệu chiến lược trong sản xuất tấm bán dẫn trong nhiều năm tới.

6. Công nghệ phủ TaC của VeTek Semiconductor

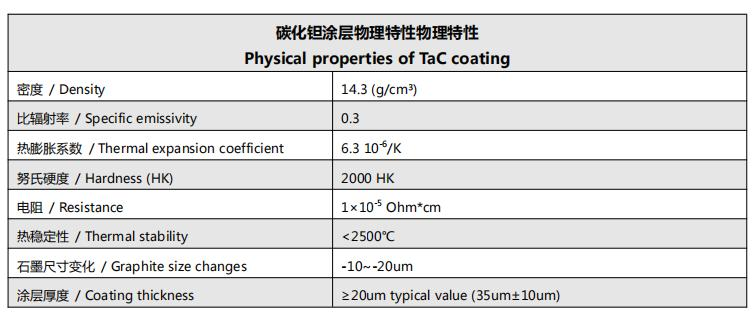

Nguồn dữ liệu: Thông số kỹ thuật sản phẩm bán dẫn VeTek

Lớp phủ CVD TaC của VeTek có tính năng ổn định nhiệt độ tốt, độ tinh khiết cực cao, khả năng chống ăn mòn H₂/NH₃/SiH₄/Si, khả năng chống sốc nhiệt mạnh, độ bám dính cao với nền than chì và độ phủ lớp phủ đồng đều. Nó có thể được áp dụng cho các bộ phận cốt lõi như bộ phận cảm ứng nhiệt, bộ phận làm nóng điện trở và các bộ phận che chắn nhiệt. Công ty sở hữu năng lực gia công tiên tiến để sản xuất các thành phần nền than chì, gốm hoặc kim loại chịu lửa, đồng thời cung cấp quy trình xử lý nội bộ toàn bộ lớp phủ gốm SiC hoặc TaC, cũng như dịch vụ phủ cho các bộ phận do khách hàng cung cấp.

7. Kết luận

Khi ngành công nghiệp bán dẫn thế hệ thứ ba tăng tốc theo hướng kích thước lớn hơn (8 inch), mật độ năng lượng cao hơn và chi phí thấp hơn, nhu cầu về hiệu suất vật liệu trong quy trình sản xuất ngày càng trở nên nghiêm ngặt. Với điểm nóng chảy cực cao, độ trơ hóa học vượt trội và tính chất cơ học tuyệt vời, lớp phủ CVD TaC đang trở thành “tiêu chuẩn vàng” cho các quy trình bán dẫn nhiệt độ cao trên 2000°C. Từ sự phát triển đơn tinh thể SiC đến epit Wax GaN, từ bộ gia nhiệt MOCVD đến chất mang bán dẫn, lớp phủ TaC cung cấp nền tảng vật liệu không thể thiếu cho sản xuất chất bán dẫn.

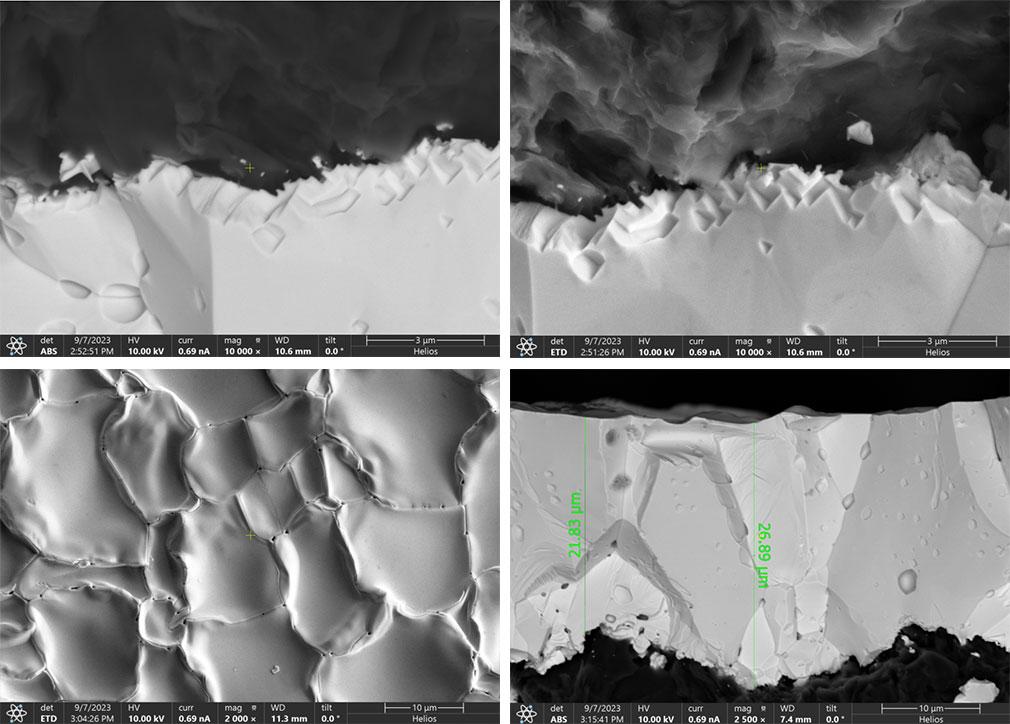

VeTek Semiconductor cam kết cung cấp các sản phẩm lớp phủ CVD TaC chất lượng cao và các giải pháp tùy chỉnh cho khách hàng toàn cầu thông qua đầu tư R&D liên tục và lặp lại công nghệ. Nếu bạn yêu cầu dữ liệu kỹ thuật chi tiết, phân tích mặt cắt SEM hoặc đánh giá bản vẽ tùy chỉnh, vui lòng liên hệ với chúng tôi.

Tài liệu tham khảo

[1] Sun, J., Zhang, Q., & Li, X. (2021).Tiến độ nghiên cứu lớp phủ tantalum cacbua trên vật liệu cacbon. Tiến bộ trong khoa học vật liệu.(Có sẵn tại ScienceDirect)

[2] Kim, D. Y., và cộng sự. (2016).Sự lắng đọng hơi hóa học của cacbua Tantalum từ hệ thống TaCl₅-C₃H₆-Ar-H₂. Tạp chí Hiệp hội Gốm sứ Hàn Quốc, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Nghiên cứu sự phát triển vi cấu trúc và tính chất cơ học của lớp phủ TaC gốc than chì trong các điều kiện khắc nghiệt khác nhau. Tạp chí Hợp kim và Hợp chất, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, SI, và cộng sự. (2019).Nghiên cứu về tác động của lớp phủ TaC đến việc kiểm soát quy trình SiC PVT và chất lượng tinh thể. Dữ liệu nghiên cứu chung,Đại học Dong-Eui, Hàn Quốc.

[5] Mạnh, J., và cộng sự. (2022).Kiểm soát chất lượng tăng trưởng bằng cách tối ưu hóa cấu trúc nồi nấu kim loại để phát triển tinh thể đơn SiC cỡ lớn. Tạp chí tăng trưởng tinh thể,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] Nghiên cứu QY. (2025).Triển vọng thị trường sơn phủ TaC toàn cầu, phân tích chuyên sâu và dự báo đến năm 2031.
