Tối ưu hóa hiệu suất MicroLED với chất nền SiC và lớp phủ nâng cao

Câu hỏi 1: Tại sao MicroLED ngày càng dựa vào chất nền SiC?

Đó chủ yếu là cuộc chiến chống lại sức nóng và những sai sót về cấu trúc. Trong khi sapphire là lựa chọn cũ thì Silicon Carbide (SiC) đang chiếm ưu thế vì tính dẫn nhiệt của nó đơn giản là ở một cấp độ khác. Điều này quan trọng vì trong các ứng dụng MicroLED công suất cao, bạn không thể xảy ra hiện tượng "giảm hiệu suất" do quá nhiệt. Nhưng có nhiều thứ hơn là chỉ giữ bình tĩnh. Sự kết hợp mạng tinh thể giữa SiC và các lớp LED cực kỳ chặt chẽ—tốt hơn nhiều so với silicon. Độ chính xác này giảm thiểu các khiếm khuyết ngay từ đầu, làm cho chất nền SiC trở thành nền tảng hợp lý, nếu cao cấp hơn, cho màn hình thực sự bền lâu.


Câu hỏi 2: CVD SiC so với SiC thiêu kết: Cái nào thực sự chiến thắng trong sản xuất MicroLED?

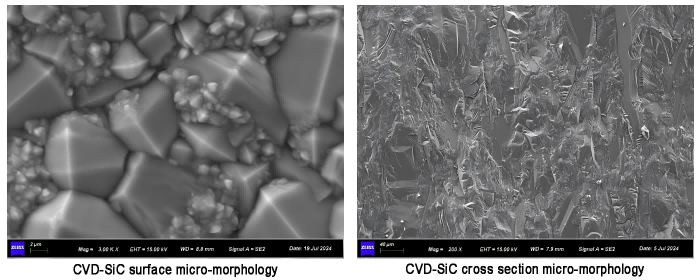

Mặc dù cả hai đều có vị trí của mình, nhưng SiC CVD (Lắng đọng hơi hóa học) là tiêu chuẩn vàng ở đây. Tại sao? Bởi vì nó hầu như không có lỗ chân lông và cực kỳ tinh khiết. SiC thiêu kết chắc chắn rất bền, nhưng những lỗ chân lông cực nhỏ đó có thể tàn phá các quá trình bán dẫn tinh vi. Nếu bạn đang hướng tới mục tiêu tăng trưởng MOCVD năng suất cao thì bề mặt siêu mịn, độ tinh khiết cao của CVD SiC là điều không thể thương lượng được.


Câu hỏi 3: Điều gì khiến lớp phủ TaC trở nên quan trọng trong quy trình MOCVD?

Hãy coi Tantalum Carbide (TaC) như một lá chắn công nghệ cao. Môi trường MOCVD rất khắc nghiệt—nhiệt độ cực cao và các hóa chất mạnh là điều bình thường. Lớp phủ TaC tạo thành một rào chắn chắc chắn giúp ngăn thiết bị khỏi bị ăn mòn hoặc bong tróc các hạt. Nó không chỉ là làm cho phần cứng hoạt động lâu hơn; đó là việc giữ cho môi trường phát triển nguyên sơ để bản thân đèn LED hoạt động hoàn hảo.


Câu hỏi 4: Thành phần SiC cụ thể nào là “thành bại” cho thiết bị MicroLED?

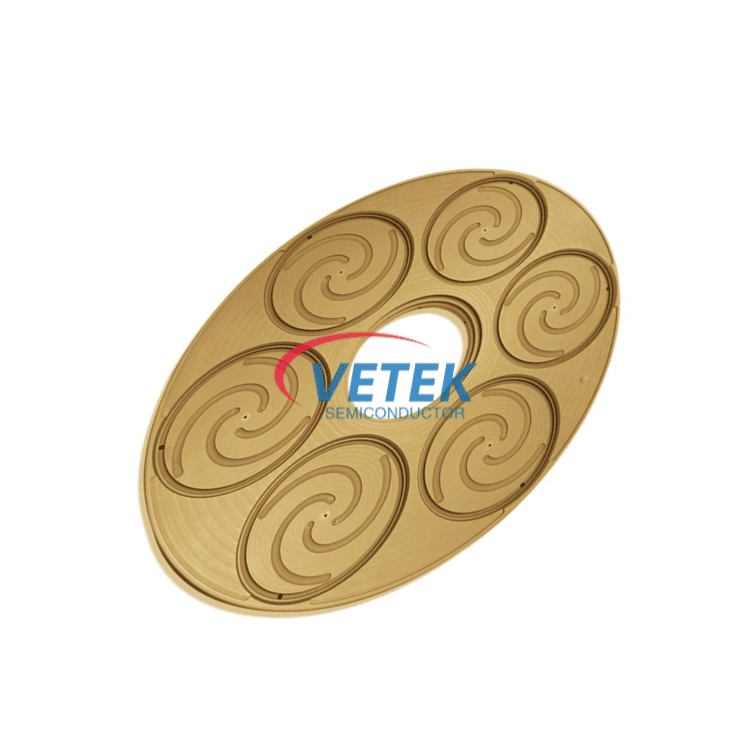

Bộ phận nâng hạng nặng là bộ phận nhạy cảm, vòng và bộ phận mang wafer (hoặc đĩa). Các thành phần này nằm ngay trong vùng cháy trong quá trình tăng trưởng epiticular. Bằng cách xử lý các bộ phận này bằng CVD SiC hoặc TaC, bạn đảm bảo phân phối nhiệt đồng đều và kháng hóa chất. Nếu những bộ phận này bị hỏng hoặc dao động, hiệu suất thiết bị của bạn sẽ giảm mạnh.


5. Nguyên nhân dẫn đến tỷ lệ hiệu suất MicroLED thấp là gì? Làm thế nào để vật liệu ảnh hưởng đến tỷ lệ năng suất?

Thành thật mà nói, năng suất thấp chính là “con voi trong phòng” đối với việc mở rộng quy mô MicroLED. Hầu hết những thất bại trong sản xuất này đều có nguyên nhân từ hai thủ phạm: áp lực nhiệt lớn và những hạt bụi khó chịu len lỏi vào trong quá trình phát triển. Đây là lúc việc lựa chọn vật liệu trở thành yếu tố thay đổi cuộc chơi. Bằng cách chuyển sang chất nền SiC cao cấp và đưa vào các thành phần được phủ TaC, về cơ bản bạn đang xây dựng một pháo đài chống lại các khuyết tật. Những vật liệu này tạo ra một môi trường chắc chắn như đá, có thể dự đoán được giúp giữ cho các tấm bán dẫn không bị nứt hoặc cong vênh dưới áp lực. Tóm lại? Vật liệu tốt hơn có nghĩa là ít "sự cố" hơn và con đường sản xuất hàng loạt suôn sẻ hơn nhiều.


Câu hỏi 6: Chúng ta thực sự có thể loại bỏ ô nhiễm hạt trong MOCVD không?

“Loại bỏ” là một từ mạnh mẽ, nhưng bạn chắc chắn có thể giảm thiểu nó. Các thành phần tiêu chuẩn thường xuống cấp và “bóc” các hạt theo thời gian. Các lớp phủ như TaC hoặc CVD SiC tạo ra bề mặt trơ về mặt hóa học, nhẵn như thủy tinh và không bong tróc. Độ sạch này chính xác là yếu tố phân biệt MicroLED hiệu suất cao với MicroLED bị lỗi.


Câu 7: SiC so với Sapphire so với Silicon: Sự cố nhanh chóng.

SiC:Sự lựa chọn cao cấp. Nó xử lý nhiệt như một người chuyên nghiệp và hoàn toàn phù hợp với mạng, mặc dù nó có mức giá cao hơn.

Ngọc bích:Cựu chiến binh thân thiện với ngân sách. Nó được bán rộng rãi nhưng gặp khó khăn với khả năng tản nhiệt và tỷ lệ lỗi cao hơn.

Silicon:Rất lý tưởng để tích hợp với các thiết bị điện tử hiện có, nhưng sự không phù hợp về nhiệt độ thường dẫn đến các lớp bị nứt hoặc hiệu suất kém.


Câu hỏi 8: MicroLED phù hợp như thế nào với tương lai của chất bán dẫn thế hệ thứ ba?
MicroLED là "ứng dụng sát thủ" cho các vật liệu thế hệ thứ ba như GaN và SiC. Chúng tôi đang hướng tới một tương lai được xác định bởi độ sáng vượt trội và mức tiêu thụ điện năng cực thấp. Cho dù đó là thế hệ tiếp theo của kính AR/VR hay màn hình ô tô có độ tương phản cao, sức mạnh tổng hợp giữa chất nền SiC và lớp phủ bảo vệ sẽ là nền tảng cho độ tin cậy của ngành.
