Halfmoon trong Phòng phản ứng LPE là gì?

Trong các hệ thống epitaxy Silicon Carbide (SiC), nhiều thành phần lò phản ứng quan trọng vẫn còn xa lạ bên ngoài ngành sản xuất chất bán dẫn. Một trong những thành phần này là “Halfmoon”, một bộ phận cấu trúc dựa trên than chì thường được sử dụng bên trong buồng phản ứng LPE.

Mặc dù bản thân Halfmoon không phải là vật mang bán dẫn nhưng nó đóng vai trò quan trọng trong việc duy trì sự ổn định của lò phản ứng trong quá trình tăng trưởng epiticular ở nhiệt độ cao. Khi việc sản xuất chất bán dẫn SiC hướng tới các tấm bán dẫn lớn hơn và kiểm soát quy trình chặt chẽ hơn, thiết kế và hiệu suất vật liệu của các thành phần lò phản ứng bên trong ngày càng trở nên quan trọng.

Tìm hiểu về Phòng phản ứng LPE

LPE (Liquid Phase Epit Wax) là một kỹ thuật tăng trưởng tinh thể được sử dụng trong sản xuất chất bán dẫn. Trong các hệ thống epitaxy SiC, buồng phản ứng hoạt động trong những điều kiện cực kỳ khắt khe bao gồm:

• nhiệt độ cao
• Khí quá trình phản ứng
• Chu kỳ nhiệt dài
• Kiểm soát ô nhiễm nghiêm ngặt
• Yêu cầu lưu lượng khí ổn định

Các hệ thống epit Wax SiC hiện đại như lò phản ứng LPE phụ thuộc rất nhiều vào cấu trúc trường nhiệt ổn định và quản lý dòng khí bên trong buồng phản ứng. Ngay cả những thay đổi nhỏ trong phân bố nhiệt độ hoặc tính đồng nhất của dòng khí cũng có thể ảnh hưởng trực tiếp đến chất lượng lớp epiticular và tính nhất quán của wafer.

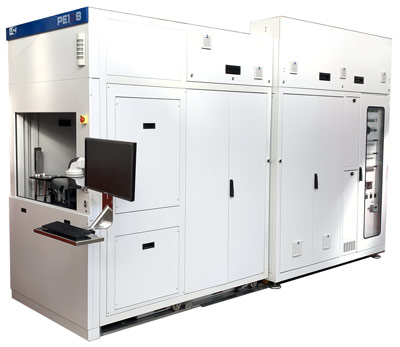

Lò phản ứng epit Wax LPE PE1O6 SiC, một hệ thống tường nóng nằm ngang được sử dụng để tăng trưởng wafer SiC tiên tiến.

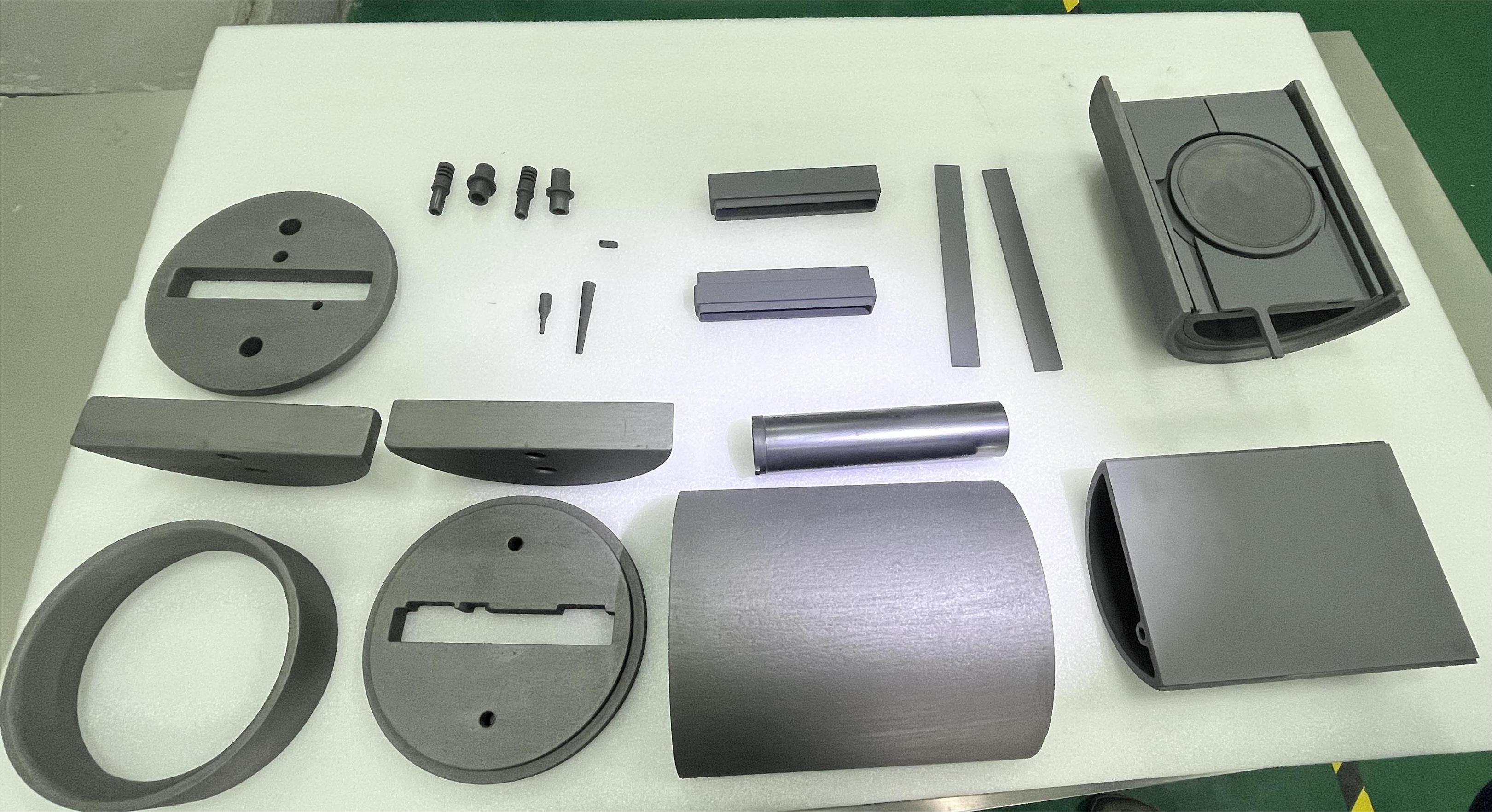

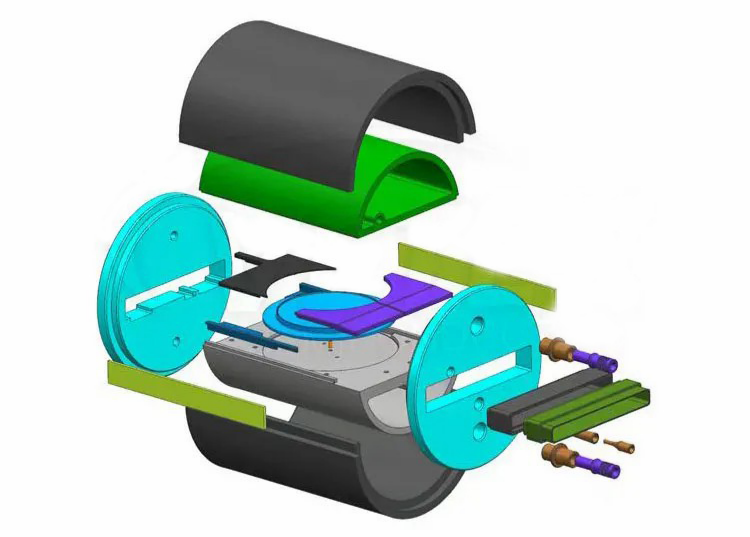

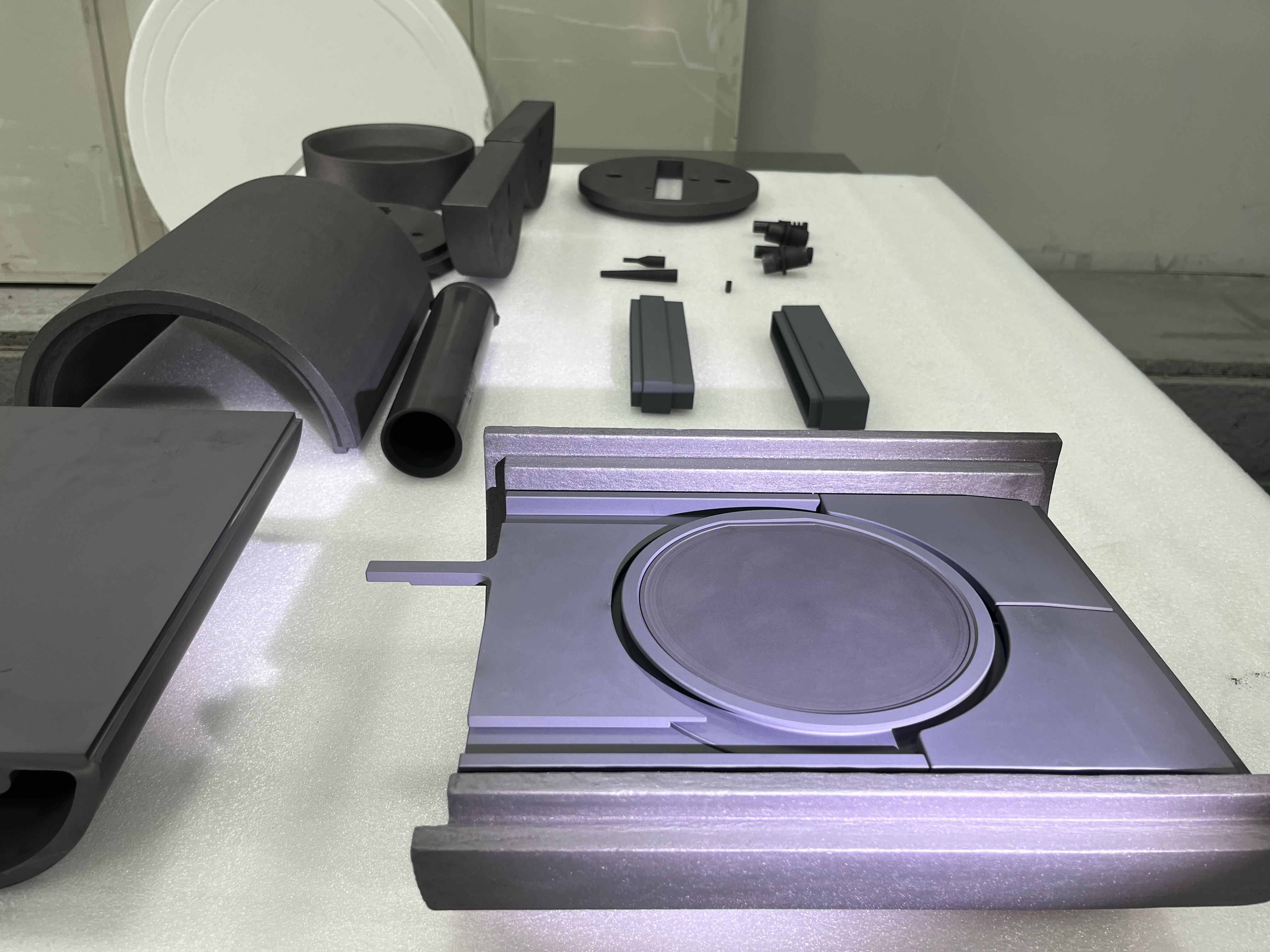

Bên trong buồng, nhiều thành phần làm từ than chì phối hợp với nhau để tạo ra môi trường nhiệt và hóa học được kiểm soát cho sự phát triển của epiticular. Halfmoon là một trong những thành phần cấu trúc hỗ trợ này.

Tại sao nó được gọi là “Halfmoon”?

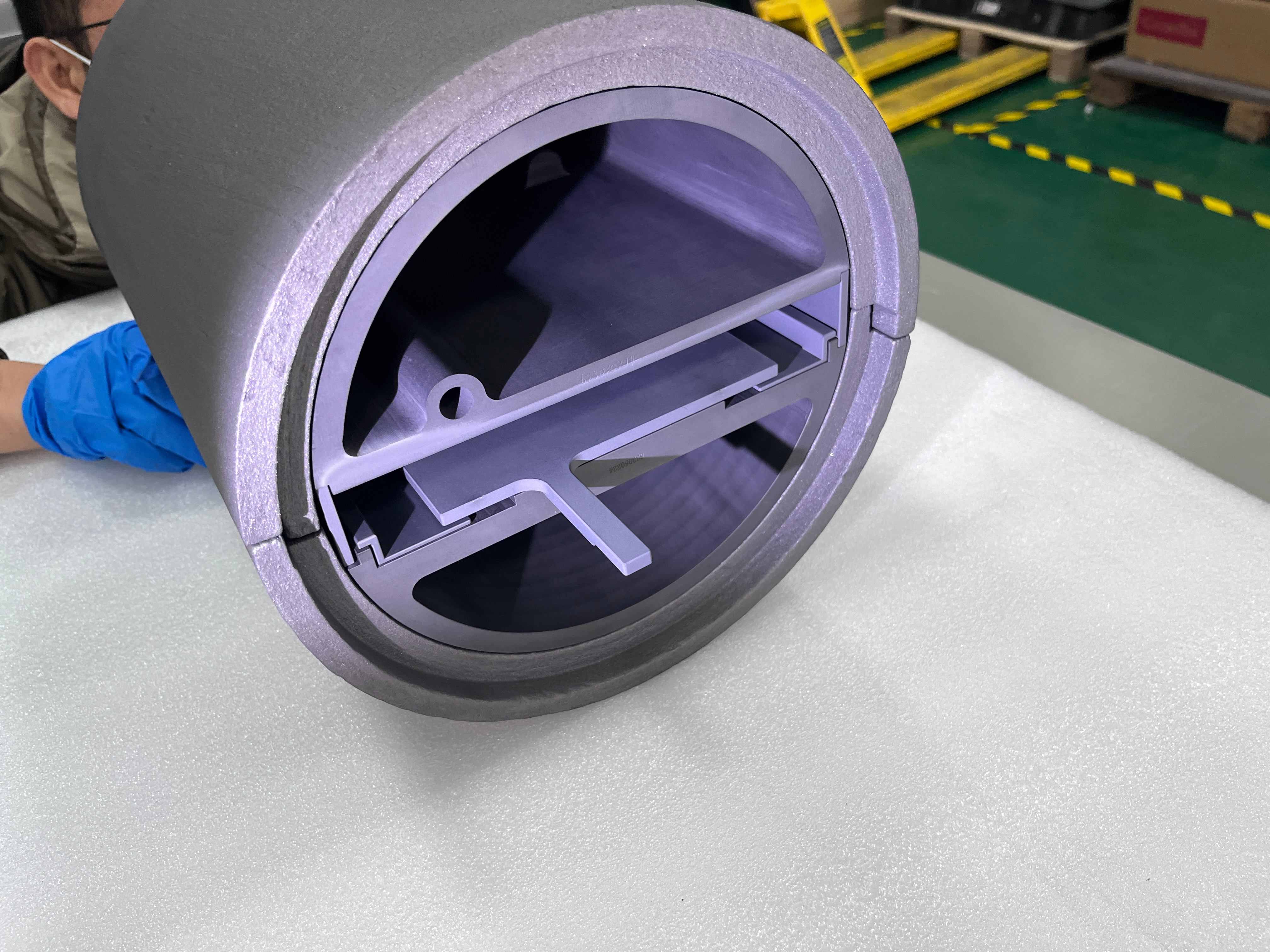

Bộ phận này có tên chủ yếu từ hình dạng của nó. Trong nhiều lò phản ứng LPE, bộ phận này trông giống cấu trúc nửa vòng tròn hoặc hình lưỡi liềm khi được lắp đặt xung quanh khu vực vùng nóng.

Các nhà sản xuất thiết bị khác nhau sử dụng các thiết kế hơi khác nhau. Một số bộ phận Halfmoon dày hơn, một số bao gồm các cấu trúc hỗ trợ bổ sung và một số được kết nối trực tiếp với các cụm quay bên trong buồng.

Trong các hệ thống lò phản ứng thực tế, hình học thường được tối ưu hóa cùng với trường nhiệt và cách bố trí buồng thay vì tuân theo một tiêu chuẩn chung.

Chức năng của thành phần Halfmoon

Mặc dù thiết kế lò phản ứng khác nhau nhưng các thành phần của Halfmoon thường đóng góp vào một số chức năng quan trọng.

1. Cấu trúc lò phản ứng hỗ trợ

Bên trong lò phản ứng epitaxy, nhiều bộ phận than chì giãn nở và co lại liên tục trong các chu kỳ gia nhiệt. Do đó, độ ổn định cơ học của các bộ phận hỗ trợ bên trong trở nên quan trọng trong quá trình sản xuất kéo dài.

Trong một số thiết kế lò phản ứng, Halfmoon giúp duy trì vị trí tương đối của các cấu trúc buồng gần đó trong điều kiện vận hành ở nhiệt độ cao. Ngay cả biến dạng nhỏ cũng có thể ảnh hưởng đến sự liên kết của buồng hoặc độ lặp lại của quy trình.

2. Hỗ trợ ổn định dòng khí

Hành vi của dòng khí bên trong lò phản ứng SiC phức tạp hơn so với khi nhìn từ bên ngoài. Ở nhiệt độ cao, ngay cả những thay đổi cấu trúc tương đối nhỏ bên trong buồng cũng có thể làm thay đổi điều kiện dòng chảy cục bộ.

Tùy thuộc vào nền tảng lò phản ứng, Halfmoon có thể gián tiếp ảnh hưởng đến cách các khí xử lý di chuyển xung quanh khu vực vùng nóng. Đây là một lý do tại sao hình dạng buồng bên trong thường được tối ưu hóa cẩn thận trong quá trình phát triển lò phản ứng.

3. Phối hợp trường nhiệt

Các hệ thống epitaxy hiện đại yêu cầu độ dốc nhiệt được kiểm soát cẩn thận. Sự sắp xếp các thành phần than chì bên trong buồng ảnh hưởng đến sự phân bổ nhiệt và hiệu suất nhiệt.

Các thành phần Halfmoon có thể ảnh hưởng gián tiếp đến:

• Phản xạ nhiệt
• Cân bằng nhiệt
• Ổn định nhiệt độ cục bộ
• Hiệu suất che chắn nhiệt

Điều này ngày càng trở nên quan trọng đối với việc xử lý wafer kích thước lớn.

4. Hỗ trợ hệ thống quay cơ học

Một số hệ thống LPE sử dụng các cụm quay để cải thiện tính đồng nhất lắng đọng trong quá trình tăng trưởng epiticular. Trong các cấu hình này, Halfmoon Dưới có thể được tích hợp với các cấu trúc quay hoặc hỗ trợ gần đó bên trong buồng.

Các yêu cầu cơ học có thể trở nên khá khắt khe vì lò phản ứng phải hoạt động liên tục trong cả điều kiện nhiệt độ cao và phản ứng hóa học.

Tại sao than chì vẫn được sử dụng rộng rãi trong hệ thống lò phản ứng

Thậm chí ngày nay, than chì vẫn là một trong những vật liệu thiết thực nhất cho các ứng dụng trường nhiệt bán dẫn. Nó tương đối nhẹ, có thể được gia công thành các hình dạng phức tạp và duy trì các đặc tính ổn định ở nhiệt độ mà nhiều kim loại sẽ bị hỏng.

Đối với các nhà sản xuất lò phản ứng, một ưu điểm khác là than chì đáp ứng tốt với gia công chính xác, điều này rất quan trọng đối với các bộ phận được lắp đặt bên trong không gian buồng hẹp.

Đồng thời, than chì trần cũng có những hạn chế. Khi tiếp xúc lâu dài với các khí quá trình phản ứng và chu trình nhiệt lặp đi lặp lại, bề mặt có thể bị thoái hóa dần dần hoặc tạo ra các hạt. Do đó, cấu trúc than chì được phủ hiện nay được sử dụng phổ biến trong các hệ thống epitaxy SiC hiện đại.

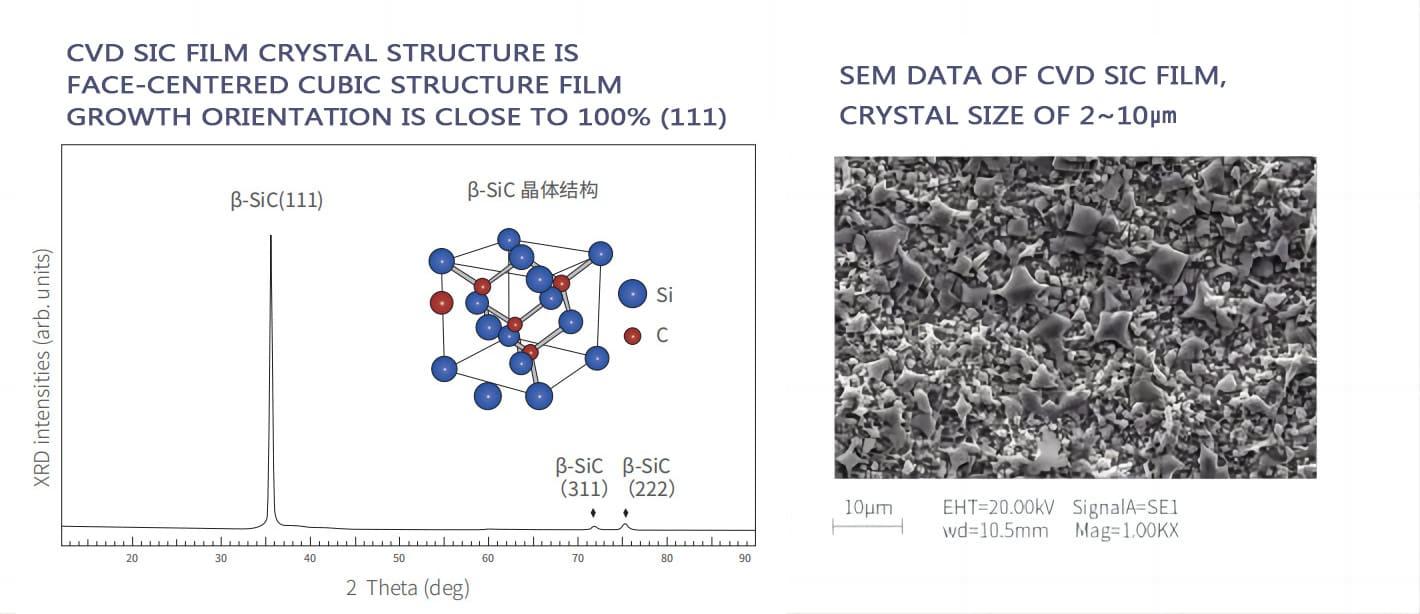

Vai trò của lớp phủ CVD SiC

Lớp phủ CVD SiC (Chemical Vapor Deposition Silicon Carbide) được sử dụng rộng rãi trên các thành phần lò phản ứng than chì trong hệ thống epit Wax SiC.

Lớp phủ tạo thành một lớp bảo vệ dày đặc trên bề mặt than chì, giúp cải thiện:

• Chống ăn mòn
• Độ tinh khiết bề mặt
• Chống mài mòn
• Hiệu suất sốc nhiệt
• Tính ổn định của quy trình

Các thành phần than chì được phủ SiC hiện nay thường được tìm thấy trong:

• chất nhạy cảm
• Chất mang wafer
• lót buồng
• Thành phần dòng khí
• Hội đồng nửa vầng trăng

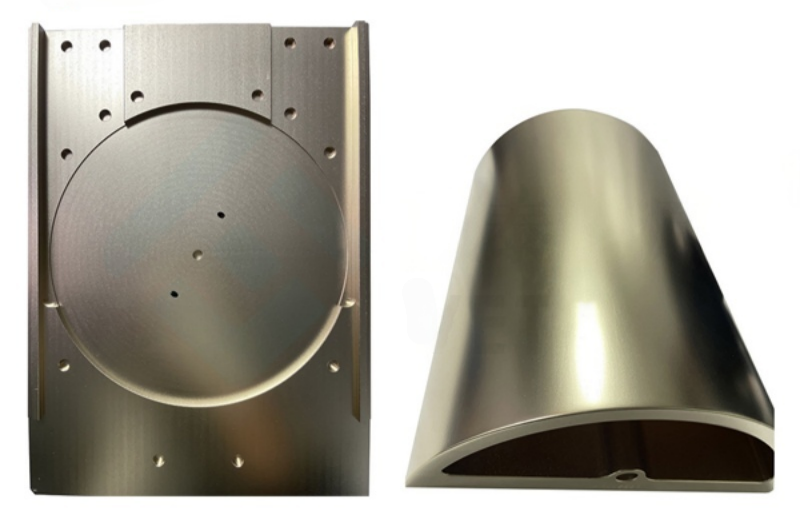

Tại sao ngày càng có nhiều công ty nghiên cứu về lớp phủ TaC

Trong những năm gần đây, lớp phủ TaC đã bắt đầu thu hút nhiều sự chú ý hơn trong các ứng dụng trường nhiệt bán dẫn tiên tiến, đặc biệt là trong các quy trình SiC nhiệt độ cao.

Một lý do là một số hệ thống tăng trưởng tinh thể thế hệ tiếp theo hoạt động trong điều kiện mà vật liệu phủ thông thường có thể phải đối mặt với ứng suất nhiệt và hóa học lớn hơn trong các chu kỳ xử lý dài.

So với lớp phủ SiC truyền thống, TaC thường cho thấy độ ổn định hóa học mạnh hơn ở nhiệt độ cực cao. Vì lý do này, các nhà nghiên cứu và nhà sản xuất thiết bị đang tiếp tục đánh giá tiềm năng của nó đối với các hệ thống lò phản ứng nhiệt độ cao trong tương lai.

Vật liệu cách nhiệt xung quanh lò phản ứng

Bên cạnh các bộ phận cấu trúc bằng than chì, vật liệu cách nhiệt cũng ảnh hưởng mạnh mẽ đến hiệu suất của lò phản ứng.

Hệ thống bán dẫn thường sử dụng:

• Cảm giác than chì mềm
• Cảm giác than chì cứng nhắc
• Chất liệu sợi carbon làm từ PAN
• Vật liệu cách nhiệt tổng hợp cacbon

Những vật liệu này giúp giảm thất thoát nhiệt và duy trì sự phân bổ nhiệt độ ổn định trong chu kỳ sinh trưởng dài.

Nhu cầu ngày càng tăng về Epitaxy SiC hiện đại

Khi ngành công nghiệp SiC chuyển sang nền tảng wafer 200 mm, các thành phần lò phản ứng bên trong phải đối mặt với các yêu cầu ngày càng nghiêm ngặt về độ ổn định nhiệt, độ chính xác về kích thước và kiểm soát ô nhiễm.

Sự phát triển nhanh chóng của xe điện, hệ thống năng lượng tái tạo và điện tử công suất tần số cao đang thúc đẩy nhu cầu về tấm wafer SiC.

Khi kích thước wafer tăng từ nền tảng 4 inch lên 6 inch và 8 inch, các thành phần lò phản ứng phải đáp ứng các yêu cầu khắt khe hơn về:

• Độ chính xác kích thước
• Tính đồng nhất của lớp phủ
• Độ ổn định nhiệt
• Kiểm soát độ tinh khiết
• Độ tin cậy cơ học

Ngay cả các thành phần buồng hỗ trợ như tổ hợp Halfmoon cũng ngày càng đòi hỏi khắt khe hơn về mặt kỹ thuật.

Phần kết luận

Halfmoon có thể trông giống như một cấu trúc than chì tương đối đơn giản bên trong buồng phản ứng LPE, nhưng nó góp phần vào một số khía cạnh quan trọng của hoạt động lò phản ứng, bao gồm ổn định nhiệt, điều phối dòng khí và hỗ trợ cơ học.

Sự phát triển của nó cũng phản ánh các xu hướng rộng hơn trong sản xuất chất bán dẫn: nhiệt độ cao hơn, quy trình sạch hơn, tấm bán dẫn lớn hơn và kỹ thuật vật liệu tiên tiến hơn.

Khi công nghệ epit Wax SiC tiếp tục phát triển, các thành phần lò phản ứng và công nghệ lớp phủ có thể sẽ trở nên chuyên biệt hơn và hướng tới hiệu suất hơn.
