I. VETEK Semiconductor — Công ty dẫn đầu về công nghệ cốt lõi trong lĩnh vực Vật liệu bán dẫn tiên tiến và là Doanh nghiệp “Người khổng lồ nhỏ” chuyên nghiệp và tinh vi cấp quốc gia

Chất bán dẫn VETEK là doanh nghiệp công nghệ cao chuyên về các giải pháp trường nhiệt độ cao cho ngành công nghiệp quang điện và bán dẫn. Được thành lập vào năm2016, công ty tập trung vào nghiên cứu, phát triển và công nghiệp hóa vật liệu trường nhiệt nhiệt độ cao. Chúng tôi đã độc lập làm chủ được công nghệ phủ cốt lõi củaCacbua silic CVD (CVD SiC)VàCacbua Tantalum CVD (CVD TaC)và đã thiết lập một hệ thống sản xuất tích hợp đầy đủ bao gồmtinh chế than chì → gia công chính xác → lắng đọng lớp phủ.

Công ty đã được công nhận là mộtDoanh nghiệp “Tiểu khổng lồ” chuyên nghiệp và tinh vi cấp quốc gia, được xếp hạng trong số các nhà cung cấp giải pháp trường nhiệt epit Wax bán dẫn hàng đầu tại Trung Quốc. Sản phẩm của chúng tôi đã cho phép thành công việc thay thế trong nước các thành phần trường nhiệt quan trọng choepitaxy LED, chất bán dẫn thế hệ thứ ba và epit Wax silicon,và đã tham gia vào chuỗi cung ứng cốt lõi của nhiều nhà sản xuất chất bán dẫn hàng đầu.

II. Giới thiệu về Chất bán dẫn VETEK

Thông điệp chính:Được thành lập vào năm 2016, VETEK Semiconductor là Doanh nghiệp “Người khổng lồ nhỏ” chuyên nghiệp và tinh vi cấp quốc gia. Công ty vận hành sáu bộ phận kinh doanh chuyên dụng, cung cấp các giải pháp toàn diện cho toàn bộ ngành công nghiệp bán dẫn nhiệt độ cao.

1. Nhóm nòng cốt

Công ty có hơn20 chuyên gia R&D. Đội ngũ kỹ thuật cốt lõi của chúng tôi đến từ các trường đại học danh tiếng bao gồmĐại học Chiết Giang, Đại học Vũ Hán, Đại học Trung Nam và Đại học Khoa học Địa chất Trung Quốc.Đội ngũ có chuyên môn sâu rộng về:

· Phát triển thiết bị CVD

· Nghiên cứu vật liệu bán dẫn

· Gia công chính xác

· Chuẩn bị nguyên liệu có độ tinh khiết cao

· Quản lý chất lượng

2. Cơ cấu tổ chức và Khối kinh doanh

Công ty bao gồmsáu bộ phận kinh doanh chính:

· Phòng sơn CVD SiC

· Bộ phận sơn CVD TaC

· Bộ phận than chì

· Bộ phận linh kiện thạch anh và gốm sứ

· Bộ phận sợi carbon

· Bộ phận wafer bán dẫn

III. Sáu danh mục sản phẩm chính — Phạm vi toàn diện của các ứng dụng trường nhiệt độ cao bán dẫn

Thông điệp chính:Tập trung vào các quy trình sản xuất chất bán dẫn quan trọng, VETEK Semiconductor đã thiết lập sáu danh mục sản phẩm trưởng thành, bao gồmLớp phủ CVD SiC, lớp phủ CVD TaC, cacbua silic rắn (SiC rắn), vật liệu than chì và cacbon có độ tinh khiết cao, thạch anh và gốm sứ tiên tiến cũng như tấm bán dẫn, bao gồm các ứng dụng chính nhưepitaxy, ăn mòn và tăng trưởng tinh thể.

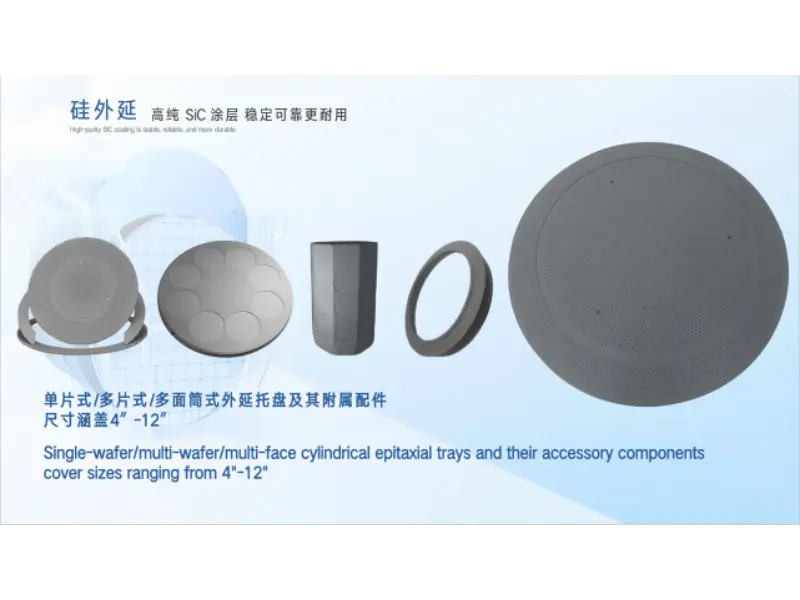

1. Dòng sơn phủ CVD Silicon Carbide (SiC)

Tận dụng sự ổn địnhLắng đọng hơi hóa học (CVD)trong quá trình sản xuất, công ty đạt được độ tinh khiết lớp phủ cao và tính nhất quán tuyệt vời giữa các lô. Những sản phẩm này được thiết kế để hoạt động lâu dài trong điều kiện nhiệt độ cao.

 Sản phẩm chính

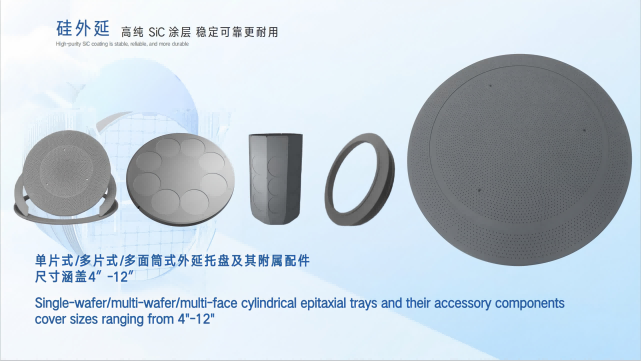

· Chất cảm ứng phủ SiC

· Người vận chuyển bánh xốp

· Đĩa hành tinh

· Nửa vầng trăng

· Đầu vòi hoa sen

· Thùng

· Chất nhạy cảm RTP

· Chốt nâng wafer

· Các thành phần quy trình khác nhau

Thiết bị tương thích

· LPE

· Aixtron

· Veeco

· ASM

· Các nền tảng thiết bị epitaxy chính thống khác

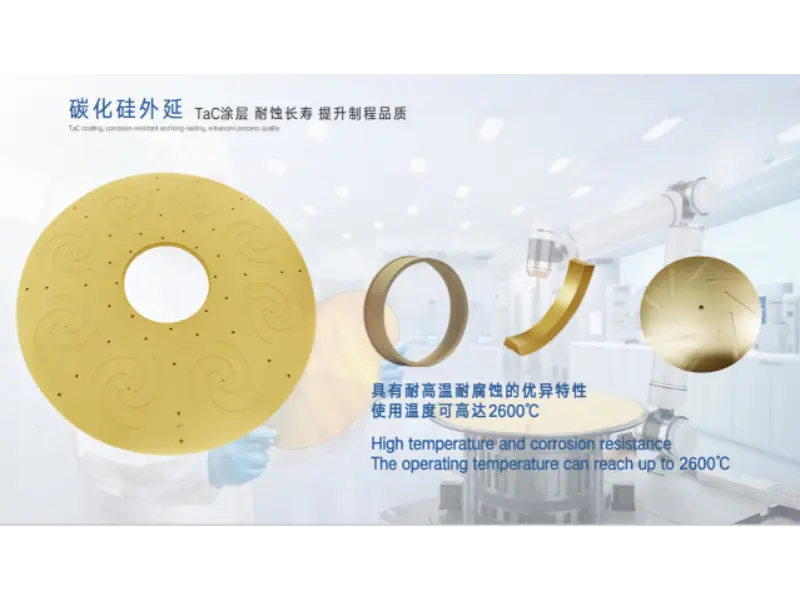

2. Dòng sơn CVD Tantalum Carbide (TaC)

Để đáp ứng yêu cầu ngày càng caonhiệt độ caoVàăn mòn caoyêu cầu do sự phát triển nhanh chóng của chất bán dẫn thế hệ thứ ba mang lại,lớp phủ TaCcó khả năng hoạt động liên tục trong môi trường vượt quá2300°C.

Sản phẩm chính

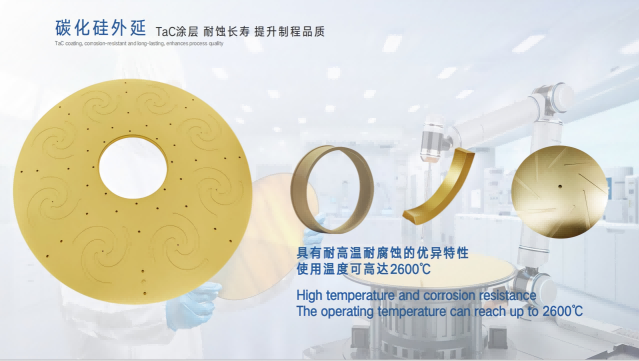

· Chất cảm ứng được phủ TaC

· Lò sưởi tráng TaC

· Nồi nấu kim loại TaC

· Bộ phận than chì phủ TaC

· Linh kiện trường nhiệt SiC PVT

Ứng dụng

· Tăng trưởng đơn tinh thể SiC

· Hệ thống trường nhiệt nhiệt độ cực cao

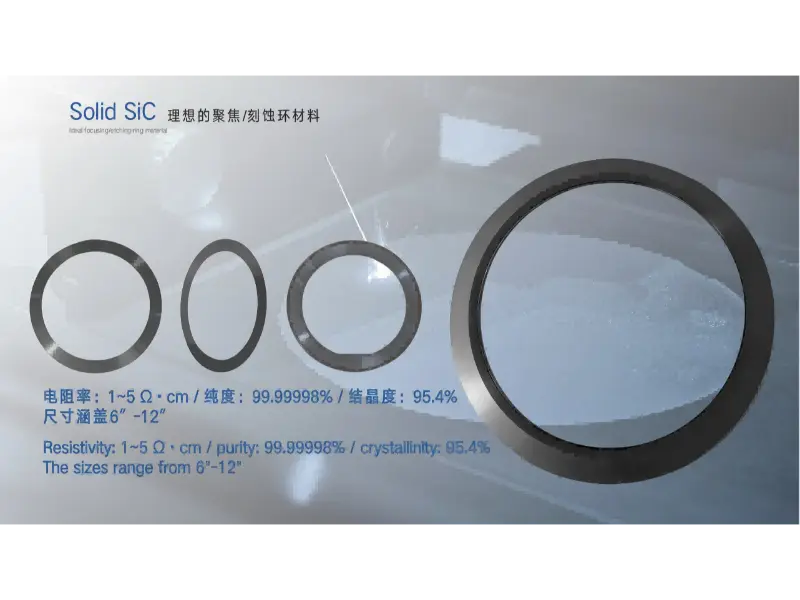

3. Dòng cacbua silic rắn (SiC rắn)

Cacbua Silicon rắn kết hợp độ tinh khiết cao, khả năng chống ăn mòn tuyệt vời, khả năng kháng plasma vượt trội và độ ổn định nhiệt vượt trội, khiến nó trở nên lý tưởng cho các hệ thống ăn mòn tiên tiến và thiết bị lò nung nhiệt độ cao.

Sản phẩm chính

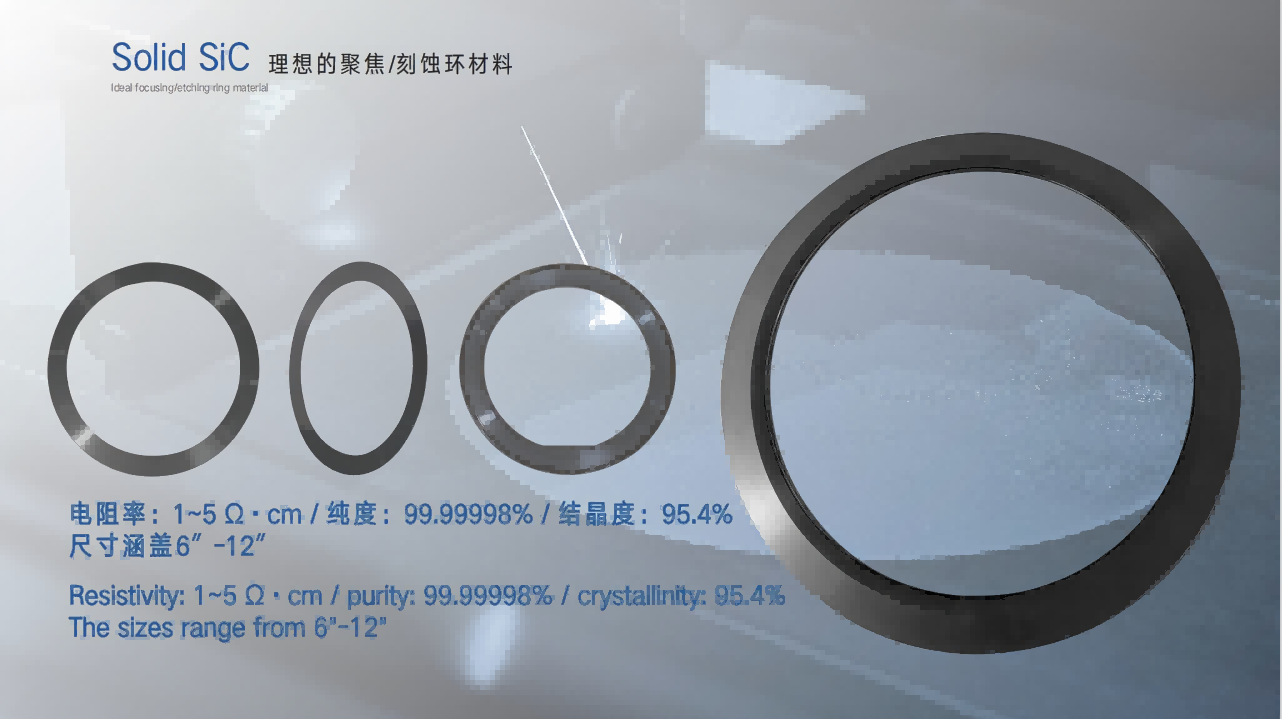

· Vòng lấy nét

· Vòng cạnh

· Đầu vòi hoa sen

· Thuyền bánh xốp

· Ống lò

· Xi lanh dẫn hướng

· Khắc linh kiện

4. Dòng vật liệu than chì và carbon có độ tinh khiết cao

Chúng tôi cung cấp các giải pháp hệ thống trường nhiệt hoàn chỉnh với các sản phẩm bao gồm:

· Chất nhạy cảm với than chì

· Máy sưởi

· Nồi nấu kim loại

· Tấm chắn nhiệt

· Vòng than chì

· Điện cực than chì

· Sợi carbon mềm nỉ

· Vải nỉ cứng bằng sợi carbon

· Phức hợp cacbon

Tất cả các sản phẩm có thể được sản xuất tùy chỉnh theo các nền tảng thiết bị khác nhau.

5. Dòng thạch anh và gốm sứ cao cấp

Dựa trên kiến ​​thức chuyên môn về công nghệ vật liệu CVD, chúng tôi đã mở rộng danh mục sản phẩm của mình để bao gồm:

Sản phẩm thạch anh có độ tinh khiết cao

· Thuyền thạch anh

· Vận chuyển thạch anh

· Ống xử lý

· Ống lò

· Bình chuông

· Nhẫn thạch anh

· Mặt bích thạch anh

· Ống phun khí

· Nồi nấu kim loại thạch anh

· Các thành phần thạch anh tùy chỉnh khác

Linh kiện gốm sứ cao cấp

· Alumina có độ tinh khiết cao (Al₂O₃)

· Cacbua silic (SiC)

· SiliconNitrua (Si₃N₄)

· Boron Nitrat (BN)

Các sản phẩm này được sử dụng rộng rãi trong:

· Khuếch tán

· Quá trình oxy hóa

· LPCVD

· PECVD

· Phòng khắc

· Thiết bị bán dẫn phức hợp

6. Dòng wafer bán dẫn

Chúng tôi cung cấp nhiều loại tấm bán dẫn và vật liệu nền, bao gồm:

· Cacbua silic (SiC)

· Silicon

· Gallium Oxit (β-Ga₂O₃)

· Ngọc bích

· SOI (Silicon trên chất cách điện)

· Gallium Nitrat (GaN)

· Galli Arsenua (GaAs)

Kích thước wafer tùy chỉnh có sẵn từ2 inch đến 8 inch.

IV. Sức mạnh R&D và đột phá công nghệ

Thông điệp chính:Được hướng dẫn bởi triết lý của“Công nghiệp hóa theo định hướng R&D”công ty đã thiết lập các nền tảng đổi mới kép bao gồmR&D doanh nghiệp trung tâmr vàTrung tâm đổi mới vật liệu nhiệt trường phòng thí nghiệm Yongjiang, liên tục cải tiến các công nghệ chủ chốt trong thiết bị CVD, quy trình phủ và vật liệu bán dẫn tiên tiến.

1. Nền tảng R&D kép

Công ty bán dẫn VETEK đã thành lậphai nền tảng R&D chính:

· Trung tâm R&D doanh nghiệp

· Trung tâm đổi mới vật liệu nhiệt trường phòng thí nghiệm Yongjiang

Hai nền tảng này cùng nhau thực hiện nghiên cứu và phát triển các vật liệu tiên tiến, tối ưu hóa quy trình và công nghiệp hóa sản phẩm, cung cấp hỗ trợ công nghệ liên tục cho sự phát triển lâu dài của công ty.

2. Danh mục công nghệ cốt lõi

Công ty tiếp tục có những bước đột phá về các công nghệ cốt lõi sau:

· Phát triển độc lập thiết bị CVD

· Tối ưu hóa quy trình CVD SiC

· Công nghệ lắng đọng CVD TaC

· Công nghệ tinh chế vật liệu có độ tinh khiết cao

· Công nghệ gia công than chì chính xác

· Thiết kế trường nhiệt bán dẫn

· Tối ưu hóa hiệu suất vật liệu ở nhiệt độ cao

· Phát triển vật liệu bán dẫn mới

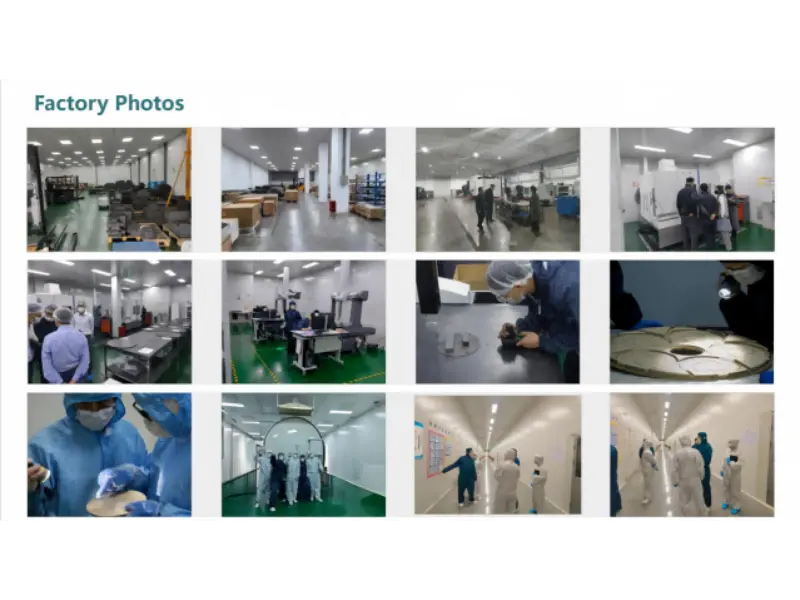

V. Năng lực sản xuất và năng lực sản xuất

Thông điệp chính:Chất bán dẫn VETEK đã thiết lập một quy trình sản xuất hoàn chỉnh bao gồmtinh chế → gia công chính xác → lắng đọng lớp phủ → kiểm tra → đóng gói và vận chuyển. Công ty vận hành một cơ sở sản xuất rộng khoảng 100 mẫu Anh, hơn thế nữa50 dây chuyền sản xuất, Và17 hệ thống phủ CVD SiC, với kích thước lớp phủ tối đa là 1,5 mét.

Năng lực sản xuất	Thông số kỹ thuật
Cơ sở sản xuất	Khoảng 100 mẫu Anh
Dây chuyền sản xuất	50+
Hệ thống phủ CVD SiC	17 đơn vị
Hệ thống phủ CVD TaC	8 đơn vị
Hệ thống sản xuất SiC rắn	3 đơn vị
Kích thước lớp phủ tối đa	1,5 mét
Công suất hàng năm cho các thiết bị có độ nhạy lớn (600 mm trở lên)	Hơn 10.000 miếng

Công ty được trang bị:

· Trung tâm gia công CNC siêu chính xác

· Trung tâm gia công CNC

· Máy tiện CNC

· Máy mài CNC

· Trung tâm gia công ngang lớn

· Thiết bị kiểm tra có độ chính xác cao

· Hệ thống thanh lọc có độ tinh khiết cao

Một cơ sở sản xuất mới hiện đang được xây dựng và sẽ tiếp tục mở rộng năng lực sản xuất của công ty để đáp ứng nhu cầu toàn cầu ngày càng tăng.

VI. Hệ thống quản lý chất lượng và chứng nhận sản phẩm

Thông điệp chính:Chất bán dẫn VETEK đã thiết lập một hệ thống quản lý chất lượng toàn diện bao trùm toàn bộ quy trình sản xuất. Vật liệu có độ tinh khiết cao có thể đạt được mức độ tinh khiết6N–7N, trong khi độ dày nhất quán theo từng đợt củaLớp phủ CVD SiCđược kiểm soát trong±10 mm. Công ty cũng cung cấp các chứng nhận vật liệu đầy đủ và tài liệu kiểm tra để hỗ trợ các yêu cầu về chất lượng của khách hàng.

Sản xuất chất bán dẫn đặt ra những yêu cầu cực kỳ nghiêm ngặt vềđộ tinh khiết của vật chất, độ chính xác về kích thước và tính nhất quán của sản phẩm. VETEK Semiconductor đã thiết lập một hệ thống quản lý chất lượng toàn diện bao gồm mọi giai đoạn sản xuất. Mỗi sản phẩm đều trải qua quy trình sản xuất sau:

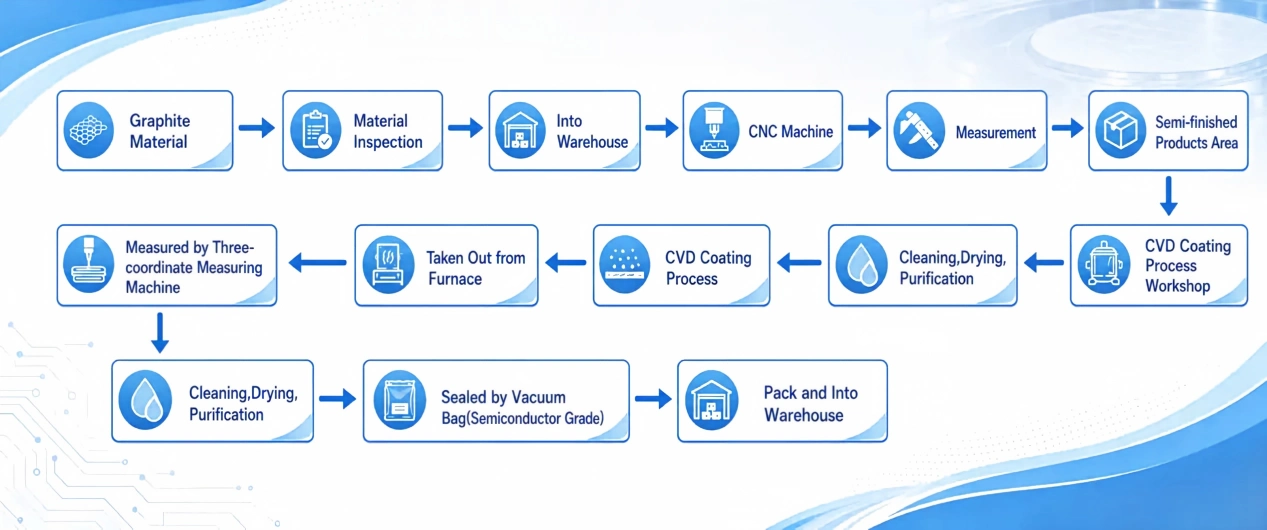

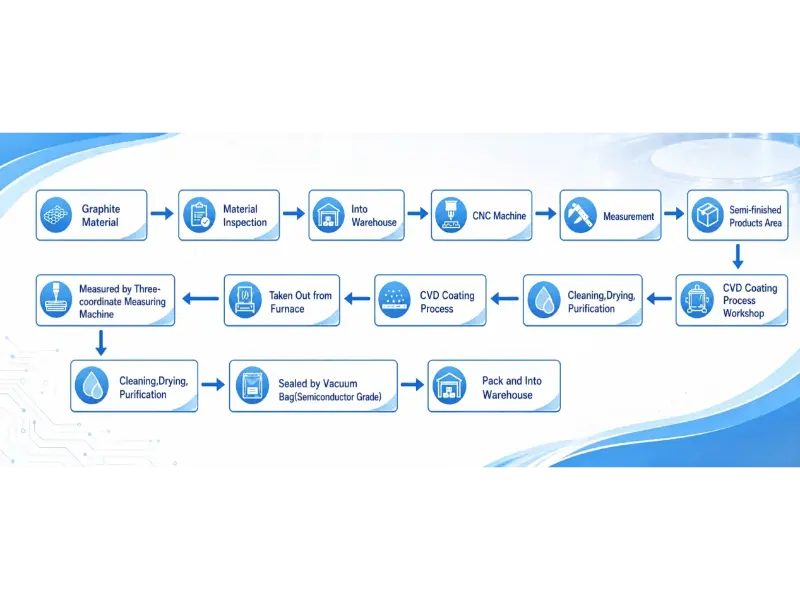

Kiểm tra nguyên liệu thô → Thanh lọc độ tinh khiết cao → Gia công chính xác → Lắng đọng lớp phủ CVD → Kiểm tra sản phẩm → Kiểm tra lần cuối

1. Các chỉ số chất lượng chính

· Sau khi tinh chế sâu, độ tinh khiết của vật liệu có độ tinh khiết cao có thể được kiểm soát ở mứcCấp độ 6N–7N.

· Tính nhất quán về độ dày lớp phủ theo từng mẻLớp phủ CVD SiCđược kiểm soát trong±10 mm.

· VìSản phẩm được phủ TaC, kiểm soát chất lượng nghiêm ngặt được thực hiện để đảm bảo độ bám dính của lớp phủ, tính toàn vẹn bề mặt và kiểm tra vết nứt/lỗ kim.

2. Hỗ trợ tài liệu kỹ thuật

Công ty cung cấp đầy đủ tài liệu kỹ thuật, bao gồm:

· Giấy chứng nhận vật liệu

· Giấy chứng nhận hợp quy (COC)

· Báo cáo kiểm tra

· Báo cáo kiểm tra kích thước

· Báo cáo kiểm tra độ dày lớp phủ

· Bảng dữ liệu vật liệu

· SDS/MSDS (nếu có)

· Danh sách đóng gói

· Hóa đơn thương mại

· Giấy chứng nhận xuất xứ (theo yêu cầu xuất khẩu)

VII. Khả năng cung cấp và dịch vụ toàn cầu

Thông điệp chính:Hỗ trợ chất bán dẫn VETEKOEM/ODMdịch vụ, sản xuất theo yêu cầu, đơn đặt hàng mẫu và sản xuất số lượng nhỏ. Các sản phẩm tiêu chuẩn thường có thời gian giao hàng là2–4 tuần, trong khi hậu cần toàn cầu được hỗ trợ thông quaDHL, FedEx, UPSvà vận tải đường biển.

1. OEM/ODM và Sản xuất theo yêu cầu

Công ty cung cấp các dịch vụ dài hạn bao gồm:

· Sản xuất theo bản vẽ của khách hàng

· Sản xuất theo mẫu cung cấp

· Kỹ thuật đảo ngược

· Thiết kế kích thước tùy chỉnh

· Khuyến nghị thay thế vật liệu than chì

· Tối ưu hóa giải pháp phủ

· Tối ưu hóa cấu trúc trường nhiệt

· Hoàn thiện phát triển thành phần trường nhiệt

Chúng tôi hỗ trợ các sản phẩm từ2 inch, 4 inch, 6 inch và 8 inchnền tảng cho đến kích thước tùy chỉnh lớn hơn.

2. Các phương án mua sắm linh hoạt

Có sẵn các đơn hàng mẫu và sản xuất số lượng nhỏ, giúp khách hàng có thể thực hiện:

· Xác nhận thiết bị

· Thẩm định quy trình

· Phát triển sản phẩm mới

Đối với sản xuất số lượng lớn, kế hoạch cung cấp ổn định có thể được thiết lập dựa trên dự báo mua hàng hàng năm của khách hàng.

3. Thời gian thực hiện tiêu chuẩn

Loại sản phẩm	Thời gian thực hiện tiêu chuẩn
Sản phẩm tiêu chuẩn	2–4 tuần
Sản phẩm tùy chỉnh tiêu chuẩn	4–6 tuần
Sản phẩm tùy chỉnh phức tạp	6–10 tuần

Các đối tác lâu dài có thể thiết lập các chương trình tồn kho an toàn để cải thiện hơn nữa sự ổn định trong giao hàng.

4. Giải pháp Logistics toàn cầu

Chúng tôi hỗ trợ nhiều phương thức vận chuyển quốc tế, bao gồm:

· DHL

· FedEx

· UPS

· TNT(đối với hàng mẫu và lô hàng số lượng nhỏ)

· Vận chuyển hàng không (đối với các lô hàng khẩn cấp với số lượng lớn)

· Vận tải đường biển (đối với các đơn hàng lớn và số lượng lớn dài hạn)

Các điều khoản thương mại được hỗ trợ bao gồm:

· EXW

· FOB

· FCA

· CIF

· DDP (có sẵn cho các quốc gia được chọn)

Sản phẩm được bảo vệ bằng bao bì nhiều lớp, bao gồm:

· Vệ sinh phòng sạch

· Màng bảo vệ PE

· Niêm phong chân không

· Bao bì chống tĩnh điện

· Đệm bông ngọc trai (EPE)

· Thùng gỗ theo yêu cầu

5. Xử lý vấn đề vận chuyển

Nếu có vấn đề gì xảy ra trong quá trình vận chuyển, bao gồm:

· Bao bì bị hư hỏng

· Thiệt hại vận chuyển

· Chênh lệch số lượng

· Mẫu sản phẩm không đúng

khách hàng có thể liên hệ ngay với đội ngũ bán hàng của chúng tôi. Chúng tôi sẽ cung cấp hỗ trợ nhanh chóng, bao gồm:

· Lô hàng thay thế

· Thay thế sản phẩm

· Phân tích kỹ thuật

· Hỗ trợ yêu cầu hậu cần

để đảm bảo sự hài lòng của khách hàng.

6. Dịch vụ trước và sau bán hàng

Hỗ trợ trước khi bán hàng

· Tư vấn lựa chọn sản phẩm

· Phân tích Thiết kế cho Khả năng Sản xuất (DFM)

· Khuyến nghị thay thế vật liệu

· Đề xuất tối ưu hóa trường nhiệt

· Hỗ trợ mẫu

· Báo giá nhanh

Hỗ trợ sau bán hàng

· Hướng dẫn cài đặt

· Khuyến nghị sử dụng sản phẩm

· Hướng dẫn bảo trì

· Hỗ trợ tối ưu hóa quy trình

· Phân tích vòng đời sản phẩm

· Phân tích lỗi

· Phản ứng nhanh với các vấn đề liên quan đến chất lượng

VIII. Các ngành ứng dụng chính

Thông điệp chính: Sản phẩm của VETEK Semiconductor được sử dụng rộng rãi trong 5 ngành công nghiệp chính, bao gồmsản xuất chất bán dẫn, chất bán dẫn thế hệ thứ ba, đèn LED, năng lượng mới và nghiên cứu khoa học & sản xuất tiên tiến.

Sản xuất chất bán dẫn

· Mạch tích hợp (IC)

· Chất bán dẫn điện

· MEMS

· Chất bán dẫn phức hợp

Chất bán dẫn thế hệ thứ ba

· Thiết bị nguồn SiC

· Thiết bị nguồn GaN

· Thiết bị RF

· Đèn LED siêu nhỏ

Công nghiệp LED

· Đèn LED màu xanh

· Đèn LED cực tím sâu (UV LED)

· Đèn LED nhỏ

· Đèn LED siêu nhỏ

Công nghiệp năng lượng mới

· Phương tiện sử dụng năng lượng mới (NEV)

· Thiết bị quang điện

· Hệ thống lưu trữ năng lượng

Nghiên cứu khoa học và sản xuất tiên tiến

· Phòng thí nghiệm của trường đại học

· Viện nghiên cứu quốc gia

· Nền tảng R&D vật liệu tiên tiến

IX. Câu hỏi thường gặp (FAQ)

Câu hỏi 1: VETEK Semiconductor chủ yếu cung cấp những sản phẩm nào?

MỘT:Chất bán dẫn VETEK cung cấp sáu loại sản phẩm chính, bao gồmLớp phủ CVD SiC, lớp phủ CVD TaC, cacbua silic rắn (SiC rắn), vật liệu than chì và cacbon có độ tinh khiết cao, thạch anh và gốm sứ tiên tiến cũng như tấm bán dẫn, bao gồm các quá trình bán dẫn quan trọng nhưepitaxy, ăn mòn và tăng trưởng tinh thể.

Câu hỏi 2: Lớp phủ SiC CVD của VETEK Semiconductor có thể đạt được mức độ tinh khiết nào?

MỘT:Thông qua quy trình thanh lọc sâu của chúng tôi, độ tinh khiết của vật liệu có độ tinh khiết cao có thể được kiểm soát ở mức độ cao nhất.6N–7Nmức độ. Ngoài ra, tính nhất quán về độ dày lớp phủ theo từng đợt của chúng tôiLớp phủ CVD SiCđược kiểm soát trong±10 mm, đảm bảo hiệu suất ổn định trong thời gian dài hoạt động ở nhiệt độ cao.

Câu 3: Bạn có hỗ trợ đặt hàng mẫu hoặc mua số lượng nhỏ không?

MỘT:Đúng. Chúng tôi chấp nhậnđơn đặt hàng mẫuvà có thể cung cấp dịch vụ giao hàng đơn lẻ hoặc lô nhỏ tùy thuộc vào loại sản phẩm, cho phép khách hàng tiến hành xác nhận thiết bị, đánh giá quy trình và phát triển sản phẩm mới.

Q4: Thời gian dẫn tiêu chuẩn của bạn là gì?

MỘT:Thời gian thực hiện tiêu chuẩn là:

· Sản phẩm tiêu chuẩn:2–4 tuần

· Sản phẩm tùy chỉnh tiêu chuẩn:4–6 tuần

· Sản phẩm tùy chỉnh phức tạp:6–10 tuần

Đối với khách hàng dài hạn, chương trình tồn kho an toàn cũng có thể được thiết lập để cải thiện hơn nữa tính ổn định trong giao hàng.

Câu 5: Bạn có hỗ trợ dịch vụ sản xuất tùy chỉnh hoặc OEM / ODM không?

MỘT:Đúng. Chúng tôi cung cấp dịch vụ sản xuất dựa trên bản vẽ của khách hàng, sản xuất từ ​​các mẫu được cung cấp, kỹ thuật đảo ngược, thiết kế kích thước tùy chỉnh, đề xuất thay thế vật liệu, tối ưu hóa giải pháp lớp phủ, tối ưu hóa cấu trúc trường nhiệt và các dịch vụ phát triển thành phần trường nhiệt hoàn chỉnh. Chúng tôi hỗ trợ các sản phẩm từNền tảng 2 inch đến 8 inch, cũng như kích thước tùy chỉnh lớn hơn.

Câu 6: Sản phẩm của bạn chủ yếu được sử dụng trong thiết bị bán dẫn nào?

MỘT:Sản phẩm của chúng tôi được sử dụng rộng rãi trongLPE, Aixtron, Veeco, ASMvà các hệ thống epitaxy chính thống khác, cũng nhưthiết bị khắc, lò oxy hóa/khuếch tán, lò tăng trưởng tinh thể và các thiết bị xử lý chất bán dẫn khác. Chúng phù hợp cho các quy trình sản xuất quan trọng bao gồm:

· Epitaxy silic

· Epitaxy SiC

· Epitaxy GaN

· Epitaxy LED

· Khắc plasma

· Khuếch tán

· Quá trình oxy hóa

· Ủ

· Xử lý nhiệt nhanh (RTP)

Câu 7: Làm thế nào để bạn đảm bảo chất lượng sản phẩm và tính nhất quán của lô?

MỘT:Chất bán dẫn VETEK đã thiết lập một hệ thống quản lý chất lượng hoàn chỉnh bao trùm toàn bộ quy trình sản xuất:

Kiểm tra nguyên liệu thô → Thanh lọc độ tinh khiết cao → Gia công chính xác → Lắng đọng lớp phủ CVD → Kiểm tra sản phẩm → Kiểm tra lần cuối

Mỗi sản phẩm đều trải qua nhiều lần kiểm tra, bao gồm:

· Kiểm tra trực quan

· Kiểm tra kích thước

· Đo độ dày lớp phủ

· Kiểm tra độ phẳng

· Kiểm tra độ đồng tâm

· Kiểm tra tính đồng nhất của lớp phủ

Hồ sơ truy xuất nguồn gốc chất lượng hoàn chỉnh được duy trì trong suốt quá trình sản xuất.

Câu 8: VETEK Semiconductor có những chứng nhận và bằng cấp gì?

MỘT:Chất bán dẫn VETEK đã được công nhận là Doanh nghiệp “Người khổng lồ nhỏ” chuyên nghiệp và tinh vi cấp quốc gia. Người sáng lập công ty, Tiến sĩ He Shaolong, đã được chọn là nhân tài hàng đầu trong "Chương trình vạn tài năng" của tỉnh Chiết Giang. Sản phẩm của chúng tôi đã lọt vào chuỗi cung ứng cốt lõi của nhiều công ty hàng đầu trong ngành được niêm yết công khai, bao gồm Leon Microelectronics, Jiangfeng Electronics, HC Semitek và Zhaochi Co., Ltd.

X. Ưu điểm cốt lõi

· Xí nghiệp “Tiểu khổng lồ” chuyên nghiệp và tinh tế cấp quốc gia,được xếp hạng trong số các nhà cung cấp hạng nhất trong ngành công nghiệp nhiệt điện bán dẫn epitaxy của Trung Quốc.

· Nền tảng R&D kép:Trung tâm R&D doanh nghiệp + Trung tâm đổi mới vật liệu nhiệt trường phòng thí nghiệm Yongjiang.

· Sáu bộ phận kinh doanh và sáu danh mục sản phẩm chính,cung cấp phạm vi bao phủ toàn diện cho các ứng dụng trường nhiệt độ cao bán dẫn.

· Tích hợp đầy đủdDây chuyền sản xuất:Hoàn thiện hệ thống sản xuất nội bộ bao gồmtinh chế → gia công chính xác → lớp phủ CVD → kiểm tra,đảm bảo kiểm soát toàn bộ quá trình.

· Được hơn 30 khách hàng trong ngành bán dẫn tin cậy,với các sản phẩm đi vào chuỗi cung ứng cốt lõi của nhiều công ty bán dẫn niêm yết công khai hàng đầu.

· Hỗ trợ OEM/ODM và Sản xuất theo yêu cầu,cung cấp các giải pháp linh hoạt phù hợp với yêu cầu của khách hàng.

· Đơn đặt hàng mẫu và Small-Sản xuất hàng loạt Acó sẵn,giúp khách hàng giảm chi phí xác nhận và đẩy nhanh quá trình phát triển sản phẩm.

· Kiểm soát chất lượng toàn diện và truy xuất nguồn gốc sản phẩm đầy đủ,đảm bảo sự ổn định lâu dài của sản phẩm và hiệu suất ổn định.

· Mạng lưới hậu cần toàn cầu và ComHỗ trợ trước và sau bán hàng toàn diện,cung cấp dịch vụ đáng tin cậy cho khách hàng trên toàn thế giới.

XI. Phần kết luận

Được thúc đẩy bởi sự đổi mới công nghệ liên tục,Chất bán dẫn VETEKđã thiết lập một hệ sinh thái dịch vụ hoàn chỉnh trải rộngnghiên cứu và phát triển, sản xuất và phân phối toàn cầu, tập trung vào các quy trình sản xuất chất bán dẫn quan trọng.

Từvật liệu có độ tinh khiết cao đến các thành phần bán dẫn chính xác, và từcông nghệ phủ tiên tiến để hoàn thiện các giải pháp trường nhiệt, công ty cam kết cung cấphiệu suất cao, đáng tin cậyle, và bền vữngvật liệu chính và các thành phần cốt lõi cho toàn cầumạch tích hợp, chất bán dẫn thế hệ thứ ba, LED, quang điện và sản xuất tiên tiếncác ngành công nghiệp.

Nhìn về phía trước,Chất bán dẫn VETEKsẽ tiếp tục duy trì cam kết của mình đối vớiqthực chấtsự xuất sắc và đổi mới công nghệ, hợp tác chặt chẽ với khách hàng trên toàn thế giới để thúc đẩy sự tiến bộ của công nghệ và vật liệu bán dẫn thế hệ tiếp theo.
