Đặc điểm của epitaxy silicon

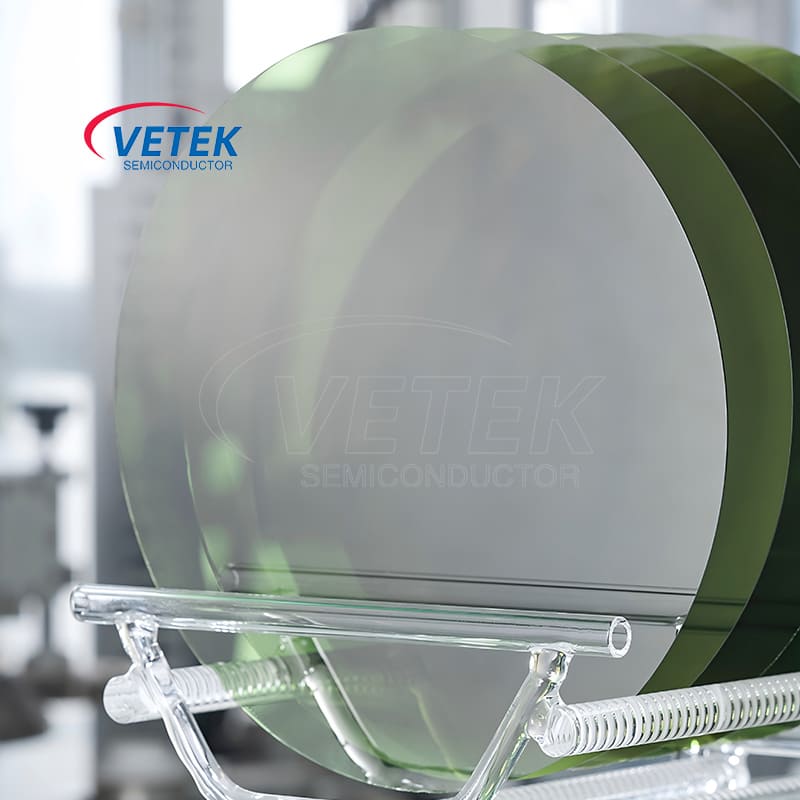

epitaxy siliclà một quá trình cơ bản quan trọng trong sản xuất chất bán dẫn hiện đại. Nó đề cập đến quá trình phát triển một hoặc nhiều lớp màng mỏng silicon đơn tinh thể với cấu trúc tinh thể, độ dày, nồng độ pha tạp và loại trên đế silicon đơn tinh thể được đánh bóng chính xác. Lớp màng phát triển này được gọi là lớp epiticular (Lớp epiticular hoặc Lớp Epi) và tấm wafer silicon có lớp epiticular được gọi là tấm wafer silicon epiticular. Đặc điểm cốt lõi của nó là lớp silicon epiticular mới phát triển là sự tiếp nối cấu trúc mạng tinh thể trong tinh thể học, duy trì hướng tinh thể giống như chất nền, tạo thành cấu trúc tinh thể đơn hoàn hảo. Điều này cho phép lớp epitaxy có các đặc tính điện được thiết kế chính xác khác với các đặc tính điện của chất nền, do đó tạo cơ sở cho việc sản xuất các thiết bị bán dẫn hiệu suất cao.

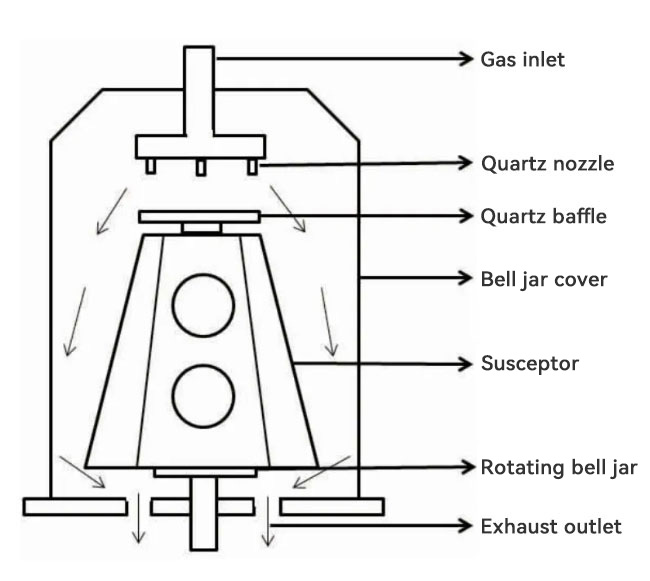

Chất nhạy cảm epitial dọc cho epit Wax silicon

Ⅰ. Epitaxy Silicon là gì?

1) Định nghĩa: Epit Wax silicon là công nghệ lắng đọng các nguyên tử silicon trên đế silicon đơn tinh thể bằng phương pháp hóa học hoặc vật lý và sắp xếp chúng theo cấu trúc mạng tinh thể để phát triển một màng mỏng silicon đơn tinh thể mới.

2) Kết hợp lưới: Đặc điểm cốt lõi là sự tăng trưởng epiticular có trật tự. Các nguyên tử silicon lắng đọng không được xếp chồng lên nhau một cách ngẫu nhiên mà được sắp xếp theo hướng tinh thể của chất nền dưới sự hướng dẫn của "mẫu" do các nguyên tử trên bề mặt chất nền cung cấp, đạt được sự sao chép chính xác ở cấp độ nguyên tử. Điều này đảm bảo rằng lớp epiticular là một tinh thể đơn chất lượng cao, thay vì đa tinh thể hoặc vô định hình.

3) Khả năng kiểm soát: Quá trình epit Wax silicon cho phép kiểm soát chính xác độ dày của lớp tăng trưởng (từ nanomet đến micromet), loại pha tạp (loại N hoặc loại P) và nồng độ pha tạp. Điều này cho phép các vùng có đặc tính điện khác nhau được hình thành trên cùng một tấm bán dẫn silicon, đây là chìa khóa để sản xuất các mạch tích hợp phức tạp.

4) Đặc điểm giao diện: Một bề mặt được hình thành giữa lớp epitaxy và chất nền. Lý tưởng nhất là giao diện này phẳng về mặt nguyên tử và không bị nhiễm bẩn. Tuy nhiên, chất lượng của giao diện rất quan trọng đối với hiệu suất của lớp epitaxy và bất kỳ khiếm khuyết hoặc ô nhiễm nào cũng có thể ảnh hưởng đến hiệu suất cuối cùng của thiết bị.

Ⅱ. Nguyên lý epitaxy silicon

Sự phát triển epiticular của silicon chủ yếu phụ thuộc vào việc cung cấp năng lượng và môi trường phù hợp để các nguyên tử silicon di chuyển trên bề mặt chất nền và tìm vị trí mạng năng lượng thấp nhất để kết hợp. Công nghệ được sử dụng phổ biến nhất hiện nay là lắng đọng hơi hóa học (CVD).

Lắng đọng hơi hóa học (CVD): Đây là phương pháp chủ đạo để đạt được epit Wax silicon. Nguyên tắc cơ bản của nó là:

● Vận chuyển tiền chất: Khí chứa nguyên tố silicon (tiền chất), chẳng hạn như silane (SiH4), dichlorosilane (SiH2Cl2) hoặc trichlorosilane (SiHCl3) và khí tạp chất (như phosphine PH3 cho pha tạp loại N và diborane B2H6 cho pha tạp loại P) được trộn theo tỷ lệ chính xác và đưa vào buồng phản ứng nhiệt độ cao.

● Phản ứng bề mặt: Ở nhiệt độ cao (thường từ 900°C đến 1200°C), các khí này trải qua quá trình phân hủy hóa học hoặc phản ứng trên bề mặt chất nền silicon được nung nóng. Ví dụ, SiH4→Si(rắn)+2H2(khí).

● Di chuyển bề mặt và tạo mầm: Các nguyên tử silicon tạo ra trong quá trình phân hủy được hấp phụ lên bề mặt chất nền và di chuyển trên bề mặt, cuối cùng tìm được vị trí mạng phù hợp để kết hợp và bắt đầu tạo thành một đơn nguyên mớilớp tinh thể. Chất lượng của silicon tăng trưởng epiticular phụ thuộc phần lớn vào việc kiểm soát bước này.

● Tăng trưởng theo lớp: Lớp nguyên tử mới lắng đọng liên tục lặp lại cấu trúc mạng tinh thể của chất nền, phát triển từng lớp và tạo thành lớp silicon epiticular với độ dày cụ thể.

Các thông số chính của quy trình: Chất lượng của quy trình epit Wax silicon được kiểm soát chặt chẽ và các thông số chính bao gồm:

● Nhiệt độ: ảnh hưởng đến tốc độ phản ứng, độ linh động bề mặt và sự hình thành khuyết tật.

● Áp lực: ảnh hưởng đến quá trình vận chuyển khí và đường phản ứng.

● Lưu lượng và tỷ lệ khí: xác định tốc độ tăng trưởng và nồng độ pha tạp.

● Độ sạch bề mặt nền: Bất kỳ chất gây ô nhiễm nào cũng có thể là nguồn gốc của khuyết tật.

● Các công nghệ khác: Mặc dù CVD là xu hướng chủ đạo nhưng các công nghệ như Epit Wax chùm phân tử (MBE) cũng có thể được sử dụng cho epit Wax silicon, đặc biệt là trong R&D hoặc các ứng dụng đặc biệt yêu cầu kiểm soát độ chính xác cực cao.MBE trực tiếp làm bay hơi các nguồn silicon trong môi trường chân không cực cao và các chùm nguyên tử hoặc phân tử được chiếu trực tiếp lên chất nền để phát triển.

Ⅲ. Ứng dụng cụ thể của công nghệ epit Wax silicon trong sản xuất chất bán dẫn

Công nghệ epit Wax silicon đã mở rộng đáng kể phạm vi ứng dụng của vật liệu silicon và là một phần không thể thiếu trong việc sản xuất nhiều thiết bị bán dẫn tiên tiến.

● Công nghệ CMOS: Trong các chip logic hiệu suất cao (chẳng hạn như CPU ​​và GPU), lớp silicon epiticular pha tạp thấp (P− hoặc N−) thường được phát triển trên đế có pha tạp nặng (P+ hoặc N+). Cấu trúc wafer silicon epiticular này có thể ngăn chặn hiệu quả hiệu ứng chốt (Latch-up), cải thiện độ tin cậy của thiết bị và duy trì điện trở thấp của chất nền, có lợi cho việc dẫn dòng và tản nhiệt.

● Bóng bán dẫn lưỡng cực (BJT) và BiCMOS: Trong các thiết bị này, epit Wax silicon được sử dụng để xây dựng chính xác các cấu trúc như vùng đế hoặc vùng thu, đồng thời độ lợi, tốc độ và các đặc tính khác của bóng bán dẫn được tối ưu hóa bằng cách kiểm soát nồng độ pha tạp và độ dày của lớp epiticular.

● Cảm biến hình ảnh (CIS): Trong một số ứng dụng cảm biến hình ảnh, tấm silicon epiticular có thể cải thiện khả năng cách ly điện của pixel, giảm nhiễu xuyên âm và tối ưu hóa hiệu suất chuyển đổi quang điện. Lớp epitaxy cung cấp vùng hoạt động sạch hơn và ít khuyết tật hơn.

● Các nút quy trình nâng cao: Khi kích thước thiết bị tiếp tục thu hẹp, yêu cầu về đặc tính vật liệu ngày càng cao hơn. Công nghệ epit Wax silicon, bao gồm tăng trưởng epiticular chọn lọc (SEG), được sử dụng để phát triển các lớp epiticular silicon hoặc silicon germanium (SiGe) căng ở các khu vực cụ thể để cải thiện tính di động của chất mang và do đó tăng tốc độ của bóng bán dẫn.

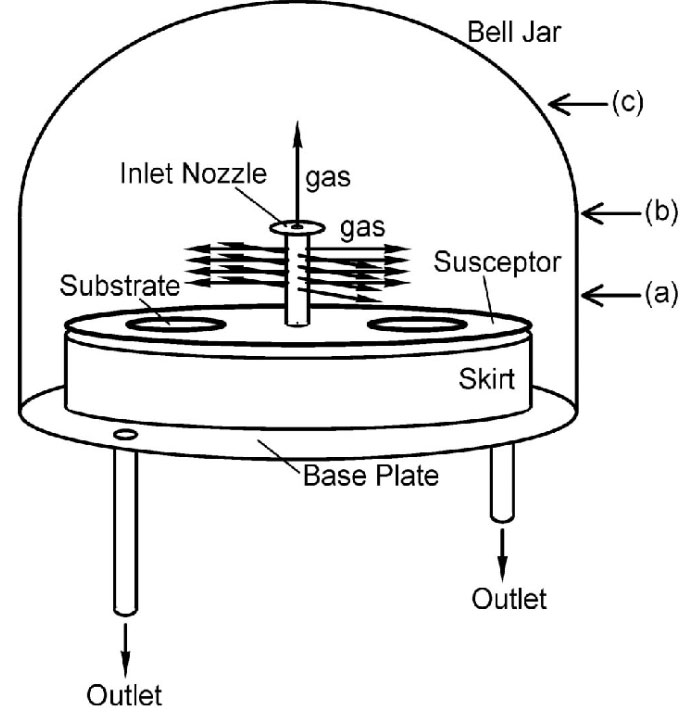

Chất nhạy cảm epiticular ngang cho epit Wax silicon

Ⅳ.Các vấn đề và thách thức của công nghệ epitaxy silicon

Mặc dù công nghệ epitaxy silicon đã hoàn thiện và được sử dụng rộng rãi, nhưng vẫn còn một số thách thức và vấn đề trong quá trình phát triển epiticular của quy trình silicon:

● Kiểm soát khuyết tật: Các khuyết tật tinh thể khác nhau như lỗi xếp chồng, sai lệch, đường trượt, v.v. có thể được tạo ra trong quá trình tăng trưởng epiticular. Những khiếm khuyết này có thể ảnh hưởng nghiêm trọng đến hiệu suất điện, độ tin cậy và năng suất của thiết bị. Việc kiểm soát các khuyết tật đòi hỏi một môi trường cực kỳ sạch sẽ, các thông số quy trình được tối ưu hóa và chất nền chất lượng cao.

● Tính đồng nhất: Đạt được sự đồng nhất hoàn hảo về độ dày lớp epiticular và nồng độ pha tạp trên các tấm silicon kích thước lớn (chẳng hạn như 300mm) là một thách thức đang diễn ra. Sự không đồng nhất có thể dẫn đến sự khác biệt về hiệu suất của thiết bị trên cùng một tấm bán dẫn.

● Tự động hóa: Trong quá trình tăng trưởng epiticular, các chất pha tạp nồng độ cao trong chất nền có thể xâm nhập vào lớp epitaxy đang phát triển thông qua khuếch tán pha khí hoặc khuếch tán trạng thái rắn, khiến nồng độ pha tạp của lớp epitaxy lệch khỏi giá trị dự kiến, đặc biệt là gần bề mặt tiếp xúc giữa lớp epitaxy và chất nền. Đây là một trong những vấn đề cần được giải quyết trong quá trình epitaxy silicon.

● Hình thái bề mặt: Bề mặt của lớp epiticular phải có độ phẳng cao và bất kỳ độ nhám hoặc khuyết tật bề mặt nào (chẳng hạn như sương mù) sẽ ảnh hưởng đến các quá trình tiếp theo như in thạch bản.

● Trị giá: So với các tấm silicon được đánh bóng thông thường, việc sản xuất các tấm silicon epiticular bổ sung thêm các bước quy trình và đầu tư thiết bị, dẫn đến chi phí cao hơn.

● Những thách thức của Epitaxy chọn lọc: Trong các quy trình nâng cao, sự tăng trưởng epiticular có chọn lọc (chỉ tăng trưởng ở những khu vực cụ thể) đặt ra yêu cầu cao hơn về kiểm soát quá trình, chẳng hạn như tính chọn lọc của tốc độ tăng trưởng, kiểm soát sự phát triển quá mức bên, v.v.

Ⅴ.Phần kết luận

Là một công nghệ chuẩn bị vật liệu bán dẫn quan trọng, tính năng cốt lõi củaepitaxy siliconlà khả năng phát triển chính xác các lớp silicon epiticular đơn tinh thể chất lượng cao với các đặc tính điện và vật lý cụ thể trên đế silicon đơn tinh thể. Thông qua việc kiểm soát chính xác các thông số như nhiệt độ, áp suất và luồng không khí trong quy trình epit Wax silicon, độ dày lớp và phân bố pha tạp có thể được tùy chỉnh để đáp ứng nhu cầu của các ứng dụng bán dẫn khác nhau như CMOS, thiết bị điện và cảm biến.

Mặc dù sự tăng trưởng epiticular của silicon phải đối mặt với những thách thức như kiểm soát khuyết tật, tính đồng nhất, khả năng tự pha tạp và chi phí, nhưng với sự tiến bộ không ngừng của công nghệ, epitaxy silicon vẫn là một trong những động lực cốt lõi để thúc đẩy cải thiện hiệu suất và đổi mới chức năng của các thiết bị bán dẫn, và vị trí của nó trong sản xuất wafer silicon epiticular là không thể thay thế.
