Vòng phủ TAC cho sự tăng trưởng PVT của tinh thể đơn sic

Hiện tại, các thiết bị SIC Power ngày càng trở nên phổ biến hơn, vì vậy chế tạo thiết bị bán dẫn liên quan là quan trọng hơn và các tính chất của SIC phải được cải thiện. SIC là chất nền trong chất bán dẫn. Là một nguyên liệu thô không thể thiếu cho các thiết bị SIC, làm thế nào để sản xuất hiệu quả SIC Crystal là một trong những chủ đề quan trọng. Trong quá trình phát triển tinh thể SIC bằng phương pháp PVT (vận chuyển hơi vật lý), vòng phủ TAC của chất bán dẫn Vetek cho sự phát triển PVT của tinh thể đơn SIC đóng vai trò không thể thiếu và quan trọng. Sau khi thiết kế và sản xuất cẩn thận, vòng phủ TAC này cung cấp cho bạn hiệu suất và độ tin cậy tuyệt vời, đảm bảo hiệu quả và sự ổn định củaTăng trưởng tinh thể sicquá trình.

Lớp phủ cacbua tantalum (TAC) đã thu hút sự chú ý do điểm nóng chảy cao lên tới 3880 ° C, cường độ cơ học tuyệt vời, độ cứng và khả năng chống lại các cú sốc nhiệt, làm cho nó trở thành một sự thay thế hấp dẫn đối với các quá trình epitaxy chất bán dẫn hợp chất với các ứng dụng cao hơn.

Vòng phủ TACTính năng sản phẩm

(I) Liên kết vật liệu lớp phủ TAC chất lượng cao với vật liệu than chì

Vòng phủ TAC cho sự phát triển PVT của tinh thể đơn SIC sử dụng vật liệu than chì SGL chất lượng cao làm chất nền, nó có độ dẫn nhiệt tốt và độ ổn định vật liệu cực cao. Lớp phủ CVD TAC cung cấp một bề mặt không xốp. Cùng thời gian, CVD TAC cao (cacbua tantalum) được sử dụng làm vật liệu phủ, có độ cứng cực cao, điểm nóng chảy và độ ổn định hóa học. Lớp phủ TAC có thể duy trì hiệu suất tuyệt vời ở nhiệt độ cao (thường lên tới 2000 trở lên) và môi trường ăn mòn cao của sự phát triển tinh thể SIC bằng phương pháp PVT, chống lại các phản ứng hóa học và xói mòn vật lý trong quá trìnhSIC tăng trưởng, mở rộng đáng kể tuổi thọ của vòng phủ, và giảm chi phí bảo trì thiết bị và thời gian chết.

10 Pha 300 300

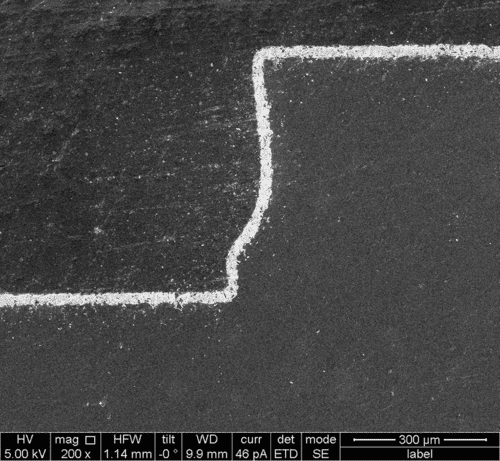

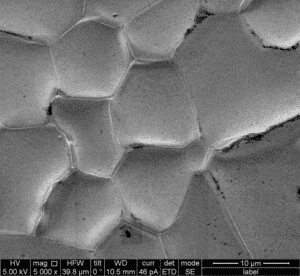

Lớp phủ TACvới độ kết tinh cao và tính đồng nhất tuyệt vời

(Ii) Quá trình phủ chính xác

Công nghệ xử lý lớp phủ CVD nâng cao của Bán dẫn Vetek đảm bảo rằng lớp phủ TAC được bao phủ đều và dày đặc trên bề mặt của chiếc nhẫn. Độ dày lớp phủ có thể được kiểm soát chính xác ở ± 5um, đảm bảo sự phân bố đồng đều của trường nhiệt độ và trường lưu lượng không khí trong quá trình tăng trưởng tinh thể, có lợi cho sự tăng trưởng chất lượng cao và kích thước lớn của các tinh thể SIC.

Độ dày lớp phủ chung là 35 ± 5um, chúng tôi cũng có thể tùy chỉnh nó theo yêu cầu của bạn.

(Iii) Độ ổn định nhiệt độ cao tuyệt vời và khả năng chống sốc nhiệt

Trong môi trường nhiệt độ cao của phương pháp PVT, vòng phủ TAC để tăng trưởng PVT của tinh thể đơn SIC cho thấy sự ổn định nhiệt tuyệt vời.

Sự kháng cự với H2, NH3, SIH4, SI

Độ tinh khiết cực kỳ cao để ngăn ngừa ô nhiễm quá trình

Khả năng chống sốc nhiệt cao cho các chu kỳ hoạt động nhanh hơn

Nó có thể chịu được việc nướng nhiệt độ cao lâu dài mà không bị biến dạng, nứt hoặc rụng phủ. Trong quá trình tăng trưởng của các tinh thể SIC, nhiệt độ thay đổi thường xuyên. Vòng phủ TAC của chất bán dẫn Vetek cho sự phát triển PVT của tinh thể đơn SIC có khả năng chống sốc nhiệt tuyệt vời và có thể nhanh chóng thích nghi với sự thay đổi nhanh chóng về nhiệt độ mà không bị nứt hoặc hư hỏng. Cải thiện hiệu quả sản xuất và chất lượng sản phẩm.

Chất bán dẫn Vetek nhận thức rõ rằng các khách hàng khác nhau có các thiết bị và quy trình tăng trưởng tinh thể PVT SIC khác nhau, vì vậy nó cung cấp các dịch vụ tùy chỉnh cho vòng phủ TAC cho sự tăng trưởng PVT của SIC Single Crystal. Cho dù đó là thông số kỹ thuật của thân vòng, độ dày lớp phủ hoặc yêu cầu hiệu suất đặc biệt, chúng tôi có thể điều chỉnh nó theo yêu cầu của bạn để đảm bảo rằng sản phẩm hoàn toàn phù hợp với thiết bị và quy trình của bạn, cung cấp cho bạn giải pháp được tối ưu hóa nhất.

Tính chất vật lý của lớp phủ TAC

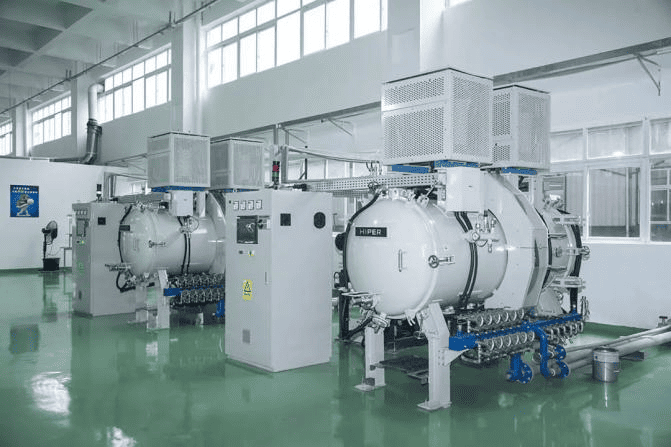

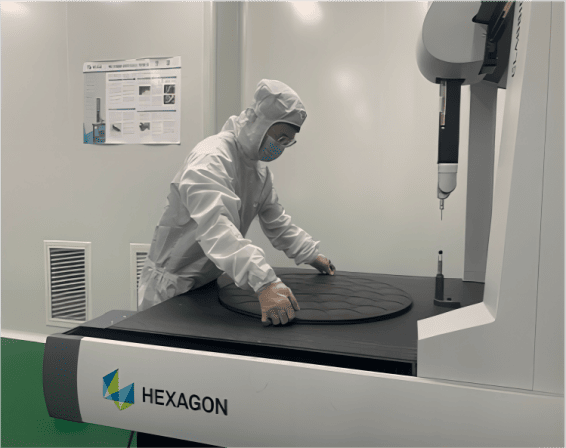

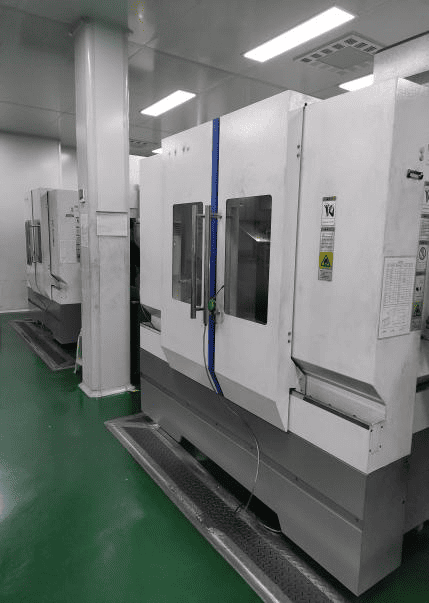

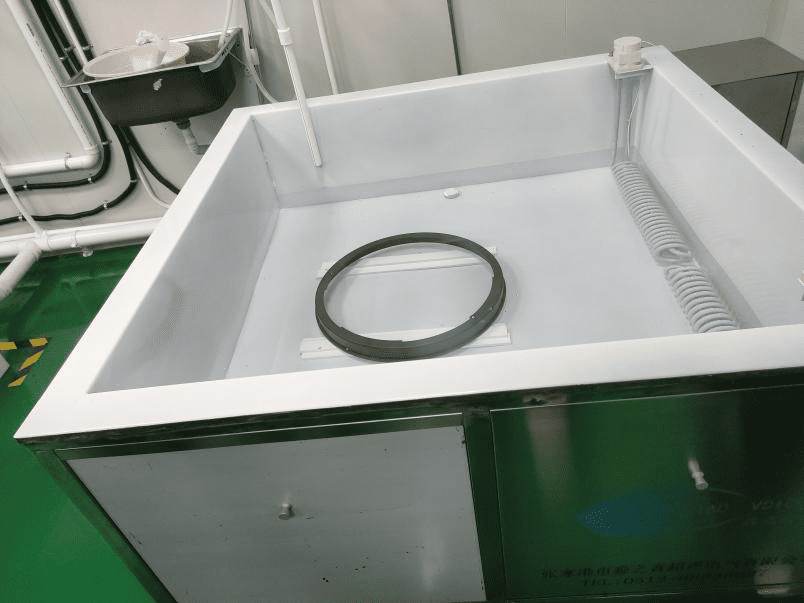

Nó bán dẫnVòng phủ TAC Cửa hàng sản xuất
