Lớp phủ SiC so với TaC: Lá chắn tối ưu cho chất nhạy cảm than chì trong quá trình bán xử lý năng lượng nhiệt độ cao

Trong thế giới chất bán dẫn dải rộng (WBG), nếu quy trình sản xuất tiên tiến là “linh hồn” thì chất nhạy cảm với than chì là “xương sống” và lớp phủ bề mặt của nó là “lớp da” quan trọng. Lớp phủ này, thường chỉ dày hàng chục micron, quyết định tuổi thọ của vật liệu than chì đắt tiền trong môi trường nhiệt hóa học khắc nghiệt. Quan trọng hơn, nó ảnh hưởng trực tiếp đến độ tinh khiết và năng suất tăng trưởng epiticular.

Hiện nay, hai giải pháp phủ CVD (Lắng đọng hơi hóa học) chính thống đang thống trị ngành:Lớp phủ silicon cacbua (SiC)VàLớp phủ tantalum cacbua (TaC). Mặc dù cả hai đều đóng vai trò thiết yếu nhưng giới hạn vật lý của chúng tạo ra sự khác biệt rõ ràng khi phải đối mặt với nhu cầu ngày càng khắt khe của chế tạo thế hệ tiếp theo.

1. Lớp phủ CVD SiC: Tiêu chuẩn ngành cho các nút trưởng thành

Là tiêu chuẩn toàn cầu về xử lý chất bán dẫn, lớp phủ CVD SiC là giải pháp “phù hợp” cho bộ cảm ứng GaN MOCVD và thiết bị epiticular (Epi) SiC tiêu chuẩn. Ưu điểm cốt lõi của nó bao gồm:

Bịt kín vượt trội: Lớp phủ SiC mật độ cao bịt kín hiệu quả các vi lỗ trên bề mặt than chì, tạo ra một rào cản vật lý chắc chắn giúp ngăn chặn bụi carbon và tạp chất nền thoát ra ngoài ở nhiệt độ cao.

Độ ổn định của trường nhiệt: Với hệ số giãn nở nhiệt (CTE) phù hợp chặt chẽ với chất nền than chì, lớp phủ SiC vẫn ổn định và không có vết nứt trong cửa sổ nhiệt độ epiticular tiêu chuẩn 1000°C đến 1600°C.

Hiệu quả về chi phí: Đối với phần lớn hoạt động sản xuất thiết bị điện thông thường, lớp phủ SiC vẫn là "điểm hấp dẫn" nơi hiệu suất đáp ứng được hiệu quả về chi phí.

Với sự chuyển đổi của ngành sang các tấm SiC 8 inch, sự phát triển của tinh thể PVT (Vận chuyển hơi vật lý) đòi hỏi những môi trường khắc nghiệt hơn nữa. Khi nhiệt độ vượt qua ngưỡng tới hạn 2000°C, lớp phủ truyền thống sẽ đạt được hiệu suất cao. Đây là lúc lớp phủ CVD TaC trở thành yếu tố thay đổi cuộc chơi:

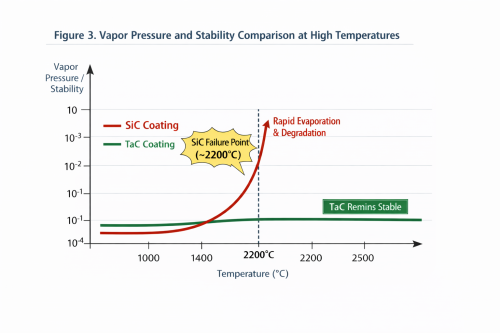

Độ ổn định nhiệt động chưa từng có: Tantalum Carbide (TaC) tự hào có điểm nóng chảy đáng kinh ngạc là 3880°C. Theo nghiên cứu trên Tạp chí Tăng trưởng Tinh thể, lớp phủ SiC trải qua "sự bay hơi không đồng đều" trên 2200°C—trong đó silicon thăng hoa nhanh hơn carbon, dẫn đến suy thoái cấu trúc và ô nhiễm hạt. Ngược lại, áp suất hơi của TaC là 3 đến 4bậc độ lớn thấp hơn SiC, duy trì trường nhiệt nguyên sơ cho sự phát triển của tinh thể.

Độ trơ hóa học vượt trội: Trong việc giảm khí quyển có H₂ (Hydro) và NH₃(Amoniac), TaC thể hiện khả năng kháng hóa chất đặc biệt. Các thí nghiệm khoa học vật liệu chỉ ra rằng tốc độ mất khối lượng của TaC trong hydro nhiệt độ cao thấp hơn đáng kể so với SiC, điều này rất quan trọng để giảm sự lệch ren và cải thiện chất lượng giao diện trong các lớp epiticular.

3. So sánh chính: Cách chọn dựa trên cửa sổ quy trình của bạn

Việc lựa chọn giữa hai điều này không phải là việc thay thế đơn giản mà là sự căn chỉnh chính xác với "Cửa sổ quy trình" của bạn.

Tối ưu hóa năng suất không phải là một bước nhảy vọt mà là kết quả của việc kết hợp vật liệu chính xác. Nếu bạn đang gặp khó khăn với "Vật liệu cacbon" trong quá trình phát triển tinh thể SiC hoặc đang tìm cách cắt giảm Chi phí Vật tư tiêu hao (CoC) bằng cách kéo dài tuổi thọ bộ phận trong môi trường ăn mòn, thì việc nâng cấp từ SiC lên TaC thường là chìa khóa để phá vỡ thế bế tắc.

Là nhà phát triển tận tâm các vật liệu phủ bán dẫn tiên tiến, VeTek Semiconductor đã làm chủ cả lộ trình công nghệ CVD SiC và TaC. Kinh nghiệm của chúng tôi cho thấy rằng không có vật liệu "tốt nhất" mà chỉ có giải pháp ổn định nhất cho chế độ nhiệt độ và áp suất cụ thể. Thông qua việc kiểm soát chính xác tính đồng nhất của lớp lắng đọng, chúng tôi trao quyền cho khách hàng của mình vượt qua các giới hạn về năng suất tấm bán dẫn trong kỷ nguyên mở rộng 8 inch.

Tác giả:Sera Lee

Tài liệu tham khảo:

[1] "Áp suất hơi và sự bay hơi của SiC và TaC trong môi trường nhiệt độ cao", Tạp chí Tăng trưởng Tinh thể.

[2] "Độ ổn định hóa học của cacbua kim loại chịu lửa trong việc giảm khí quyển," Hóa học và Vật lý Vật liệu.

[3] "Kiểm soát khiếm khuyết trong quá trình tăng trưởng tinh thể đơn SiC kích thước lớn bằng cách sử dụng các thành phần được phủ TaC," Diễn đàn Khoa học Vật liệu.
