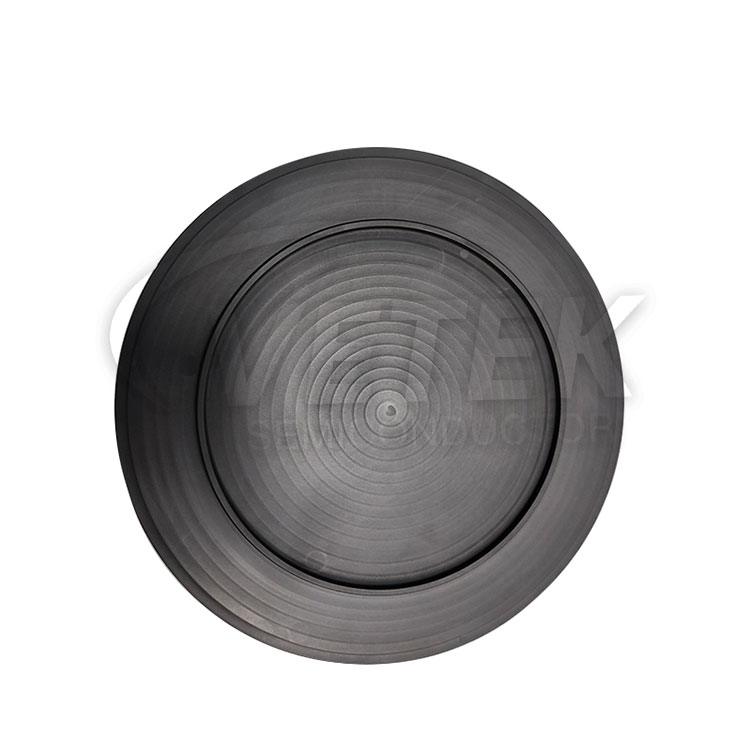

Khay đựng bánh wafer

Bán dẫn Vetek chuyên hợp tác với khách hàng của mình để sản xuất các thiết kế tùy chỉnh cho khay mang wafer. Khay mang wafer có thể được thiết kế để sử dụng trong CVD silicon epitaxy, III-V epitaxy và iii-nitride epitax, epitax cacbua silicon. Vui lòng liên hệ với chất bán dẫn Vetek liên quan đến các yêu cầu của bạn.

Bạn có thể yên tâm mua khay Wafer Carrier từ nhà máy của chúng tôi.

Chất bán dẫn Vetek chủ yếu cung cấp các bộ phận than chì phủ CVD SiC như khay mang wafer cho thiết bị SiC-CVD bán dẫn thế hệ thứ ba và chuyên cung cấp thiết bị sản xuất tiên tiến và cạnh tranh cho ngành. Thiết bị SiC-CVD được sử dụng để phát triển lớp epiticular màng mỏng đơn tinh thể đồng nhất trên đế silicon cacbua, tấm epiticular SiC chủ yếu được sử dụng để sản xuất các thiết bị điện như diode Schottky, IGBT, MOSFET và các thiết bị điện tử khác.

Thiết bị kết hợp chặt chẽ giữa quy trình và thiết bị. Thiết bị SiC-CVD có lợi thế rõ ràng về năng suất sản xuất cao, khả năng tương thích 6/8 inch, chi phí cạnh tranh, kiểm soát tăng trưởng tự động liên tục cho nhiều lò, tỷ lệ lỗi thấp, bảo trì thuận tiện và độ tin cậy thông qua thiết kế điều khiển trường nhiệt độ và điều khiển trường dòng chảy. Kết hợp với khay chứa wafer được phủ SiC do Vetek Semiconductor của chúng tôi cung cấp, nó có thể cải thiện hiệu quả sản xuất của thiết bị, kéo dài tuổi thọ và kiểm soát chi phí.

Khay vận chuyển wafer của chất bán dẫn Vetek chủ yếu có độ tinh khiết cao, độ ổn định than chì tốt, độ chính xác xử lý cao, cộng với lớp phủ CVD SIC, độ ổn định nhiệt độ cao: Lớp phủ silicon-carbide có độ ổn định nhiệt độ cao tuyệt vời và bảo vệ chất nền khỏi nhiệt và hóa chất trong môi trường nhiệt độ cực cao trong môi trường nhiệt độ cực cao cao .

Độ cứng và khả năng chống mài mòn: lớp phủ silicon-cacbua thường có độ cứng cao, mang lại khả năng chống mài mòn tuyệt vời và kéo dài tuổi thọ của chất nền.

Chống ăn mòn: Lớp phủ silicon cacbua có khả năng chống ăn mòn với nhiều hóa chất và có thể bảo vệ lớp nền khỏi bị hư hại do ăn mòn.

Giảm hệ số ma sát: Lớp phủ silicon-carbide thường có hệ số ma sát thấp, có thể làm giảm tổn thất ma sát và cải thiện hiệu quả làm việc của các thành phần.

Độ dẫn nhiệt: Lớp phủ silicon cacbua thường có độ dẫn nhiệt tốt, có thể giúp chất nền phân tán nhiệt tốt hơn và cải thiện hiệu quả tản nhiệt của các bộ phận.

Nhìn chung, lớp phủ cacbua silic CVD có thể cung cấp nhiều lớp bảo vệ cho chất nền, kéo dài tuổi thọ sử dụng và cải thiện hiệu suất của nó.


Tính chất vật lý cơ bản của lớp phủ CVD sic:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Tính chất vật lý cơ bản của lớp phủ CVD sic
Tài sản Giá trị điển hình
Cấu trúc tinh thể FCC polycrystalline pha, chủ yếu (111) định hướng
Tỉ trọng 3,21 g/cm³
độ cứng Độ cứng 2500 Vickers (tải 500g)
Kích thước hạt 2 ~ 10 mm
Độ tinh khiết hóa học 99,9995%
Công suất nhiệt 640 J · kg-1· K-1
Nhiệt độ thăng hoa 2700
Sức mạnh uốn 415 MPa RT 4 điểm
Mô đun của Young Uốn cong 430 Gpa 4pt, 1300oC
Độ dẫn nhiệt 300W · m-1· K-1
Mở rộng nhiệt (CTE) 4,5 × 10-6K-1


Cửa hàng sản xuất:

VeTek Semiconductor Production Shop


Tổng quan về chuỗi công nghiệp epitaxy chip bán dẫn:

Overview of the semiconductor chip epitaxy industry chain
