Kéo jig tinh thể silicon
  • Kéo jig tinh thể siliconKéo jig tinh thể silicon

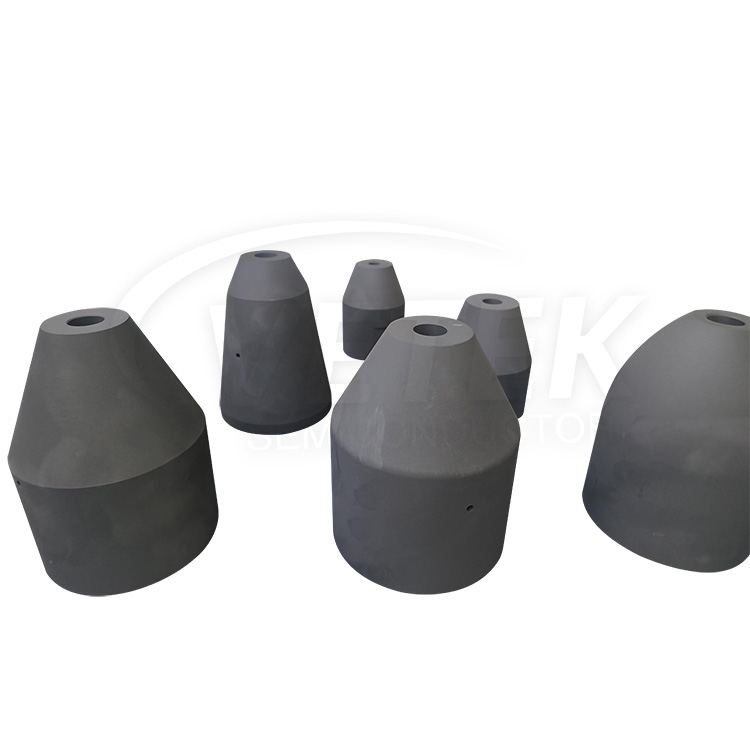

Kéo jig tinh thể silicon

Kéo jig tinh thể silicon được thiết kế để đảm bảo độ tinh khiết của các tấm wafer và kiểm soát chính xác các vùng nóng trong quá trình kết tinh, cung cấp các giải pháp bền vững và hiệu quả cho ngành công nghiệp quang điện.

Sản phẩm lợi thế của Vetekemon kéo Silicon Single Crystal Jig được thiết kế cho silicon đơn vi tinh thể kéo theo phương pháp CZ trong ngành PV. Chào mừng bạn đến với yêu cầu chúng tôi.


Các chức năng cốt lõi và điểm nổi bật kỹ thuật


●  Kiểm soát độ tinh khiết cực cao

Theo nhu cầu của khách hàng, cung cấp vật liệu lớp quang điện hoặc chất bán dẫn, hàm lượng tạp chất <5PPM, để đảm bảo độ tinh khiết của silicon đơn tinh với các tiêu chuẩn cấp điện tử (GB/T 12963)

●  Quản lý lĩnh vực nhiệt độ thông minh

7 hệ thống kiểm soát nhiệt độ độc lập, ± 0,5 ℃ Kiểm soát độ chính xác, hỗ trợ CZ/FZ Hai chế độ tăng trưởng tinh thể chuyển đổi miễn phí (Hiển thị động của đường cong nhiệt độ thay đổi, tăng cường trực quan)

●  Cuộc sống phục vụ lâu dài

Với công nghệ lớp phủ hỗn hợp nhiều lớp, một khuôn duy nhất có thể hoàn thành hơn 3000 chu kỳ kéo tinh thể, giảm 60% chi phí bảo trì


Kịch bản ứng dụng điển hình


● Các tấm wafer kích thước lớn trên 8 inch: Thiết kế trường nhiệt đặc biệt để đáp ứng nhu cầu tăng trưởng tinh thể đường kính 300mm

● Photovoltaic n-type monocrystalline silicon wafer: kiểm soát nội dung oxy <12ppma, phù hợp với quá trình pin TopCon

● R & D bán dẫn hợp chất: Tương thích với GAA, SIC và Chuẩn bị vật liệu bán dẫn thế hệ thứ ba khác


Tại sao chọn giải pháp của chúng tôi?


●  Điều khiển tham số chính xác

Tối ưu hóa hình thái giao diện chất lỏng-lỏng bằng thuật toán AI, mật độ trật khớp <500/cm² (Xác minh tiêu chuẩn)

●  Khả năng giao hàng nhanh

Hỗ trợ Dịch vụ tùy chỉnh: Xác nhận bản vẽ hoàn chỉnh trong vòng 5 ngày làm việc → Giao hàng 30 ngày

●  Mạng dịch vụ toàn cầu

Cung cấp trung tâm dịch vụ trực tuyến chuyên nghiệp, cung cấp 7 × 24 giờ


Cửa hàng sản xuất:

VeTek Semiconductor Production Shop

Tổng quan về Chuỗi ngành công nghiệp Epitaxy Chip Chip:

Overview of the semiconductor chip epitaxy industry chain

Thẻ nóng: Kéo jig tinh thể silicon
