Tại sao sự tăng trưởng tinh thể PVT bằng cacbua silic (SiC) không thể thực hiện được nếu không có lớp phủ cacbua Tantalum (TaC)?

Trong quá trình phát triển tinh thể cacbua silic (SiC) thông qua phương pháp Vận chuyển hơi vật lý (PVT), nhiệt độ cực cao 2000–2500 °C là “con dao hai lưỡi” — trong khi thúc đẩy quá trình thăng hoa và vận chuyển vật liệu nguồn, nó cũng tăng cường đáng kể sự giải phóng tạp chất khỏi tất cả vật liệu trong hệ thống trường nhiệt, đặc biệt là các nguyên tố kim loại vi lượng có trong các thành phần vùng nóng than chì thông thường. Một khi các tạp chất này xâm nhập vào bề mặt tăng trưởng, chúng sẽ trực tiếp làm hỏng chất lượng lõi của tinh thể. Đây là lý do cơ bản tại sao lớp phủ tantalum cacbua (TaC) đã trở thành “lựa chọn bắt buộc” thay vì “lựa chọn tùy chọn” cho sự phát triển của tinh thể PVT.

1. Con đường phá hủy kép của tạp chất dạng vết

Tác hại do tạp chất gây ra đối với tinh thể cacbua silic chủ yếu được phản ánh ở hai chiều cốt lõi, ảnh hưởng trực tiếp đến khả năng sử dụng của tinh thể:

• Tạp chất nguyên tố nhẹ (nitơ N, boron B):Trong điều kiện nhiệt độ cao, chúng dễ dàng xâm nhập vào mạng SiC, thay thế các nguyên tử carbon và hình thành các mức năng lượng cho, làm thay đổi trực tiếp nồng độ chất mang và điện trở suất của tinh thể. Kết quả thực nghiệm cho thấy, cứ tăng nồng độ tạp chất nitơ lên ​​1×10¹⁶ cm⁻³, điện trở suất của 4H-SiC loại n có thể giảm gần một bậc độ lớn, khiến các thông số điện cuối cùng của thiết bị sai lệch so với mục tiêu thiết kế.
• Tạp chất nguyên tố kim loại (sắt Fe, niken Ni):Bán kính nguyên tử của chúng khác biệt đáng kể so với bán kính nguyên tử silicon và carbon. Sau khi được tích hợp vào mạng, chúng tạo ra sức căng mạng cục bộ. Các vùng bị căng này trở thành vị trí tạo mầm cho các sai lệch mặt phẳng cơ bản (BPD) và các lỗi xếp chồng (SF), làm tổn hại nghiêm trọng đến tính toàn vẹn cấu trúc và độ tin cậy của thiết bị của tinh thể.



2. Để so sánh rõ ràng hơn, tác động của 2 loại tạp chất này được tóm tắt như sau:

3. Cơ chế bảo vệ ba lớp của lớp phủ cacbua Tantalum

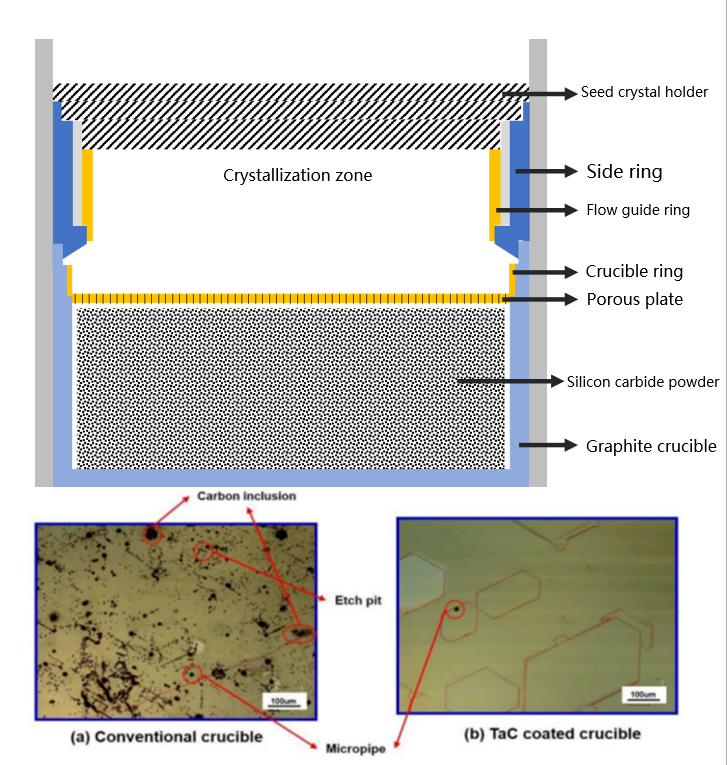

Để ngăn chặn ô nhiễm tạp chất ngay tại nguồn, việc phủ một lớp phủ tantalum cacbua (TaC) lên bề mặt các thành phần vùng nóng than chì thông qua quá trình lắng đọng hơi hóa học (CVD) là một giải pháp kỹ thuật đã được chứng minh và hiệu quả. Các chức năng cốt lõi của nó xoay quanh việc “chống ô nhiễm”:

Độ ổn định hóa học cao:Không trải qua các phản ứng đáng kể với hơi gốc silicon trong môi trường nhiệt độ cao PVT, tránh tự phân hủy hoặc tạo ra tạp chất mới.

Độ thấm thấp:Cấu trúc vi mô dày đặc tạo thành một rào cản vật lý, ngăn chặn hiệu quả sự khuếch tán ra bên ngoài của tạp chất từ ​​chất nền than chì.

Độ tinh khiết cao nội tại:Lớp phủ vẫn ổn định ở nhiệt độ cao và có áp suất hơi thấp, đảm bảo nó không trở thành nguồn ô nhiễm mới.

4. Yêu cầu đặc điểm kỹ thuật về độ tinh khiết cốt lõi đối với lớp phủ

Hiệu quả của giải pháp hoàn toàn phụ thuộc vào độ tinh khiết đặc biệt của lớp phủ, độ tinh khiết này có thể được xác minh chính xác thông qua thử nghiệm Khối phổ phóng điện phát sáng (GDMS):

5. Kết quả ứng dụng thực tế

Sau khi sử dụng lớp phủ cacbua tantalum chất lượng cao, có thể nhận thấy những cải tiến rõ ràng ở cả giai đoạn phát triển tinh thể cacbua silic và giai đoạn sản xuất thiết bị:

Cải thiện chất lượng tinh thể:Mật độ trật khớp mặt phẳng cơ bản (BPD) thường giảm hơn 30% và độ đồng đều điện trở suất của tấm bán dẫn được cải thiện.

Độ tin cậy của thiết bị được nâng cao:Các thiết bị nguồn như MOSFET SiC được sản xuất trên chất nền có độ tinh khiết cao cho thấy tính ổn định được cải thiện về điện áp đánh thủng và giảm tỷ lệ hỏng hóc sớm.

Với độ tinh khiết cao và các đặc tính vật lý và hóa học ổn định, lớp phủ cacbua tantalum tạo ra hàng rào độ tinh khiết đáng tin cậy cho các tinh thể cacbua silic được trồng PVT. Chúng biến đổi các thành phần vùng nóng — nguồn tiềm năng giải phóng tạp chất — thành các ranh giới trơ có thể kiểm soát được, đóng vai trò là công nghệ nền tảng quan trọng để đảm bảo chất lượng vật liệu tinh thể lõi và hỗ trợ sản xuất hàng loạt thiết bị cacbua silic hiệu suất cao.

Trong bài viết tiếp theo, chúng ta sẽ khám phá cách lớp phủ cacbua tantalum tối ưu hóa hơn nữa trường nhiệt và nâng cao chất lượng phát triển tinh thể từ góc độ nhiệt động lực học. Nếu bạn muốn tìm hiểu thêm về quy trình kiểm tra độ tinh khiết của lớp phủ hoàn chỉnh, bạn có thể lấy tài liệu kỹ thuật chi tiết qua trang web chính thức của chúng tôi.
