Chất nền so với Epit Wax: Vai trò chính trong sản xuất chất bán dẫn

Giới thiệu: Hai trụ cột của chip hiện đại

Để thực sự hiểu cách một con chip tiên tiến đạt được tốc độ tính toán cao và công suất cao, chúng ta phải đi sâu vào hai trụ cột cơ bản trong cấu trúc vật lý của nó—chất nền bán dẫn và quá trình tăng trưởng epiticular.

Nói một cách đơn giản, chất nền cung cấp “nền tảng” để hỗ trợ cơ học và tản nhiệt, trong khi lớp epitaxy là “lớp chức năng hoạt động” được xây dựng một cách tỉ mỉ trên “nền tảng” đó. Mặc dù hai thuật ngữ này chỉ khác nhau ở một đặc điểm nhưng chúng có những khác biệt cơ bản về cấu trúc vật liệu, quy trình chế tạo và vai trò chức năng. Bài viết này sẽ phác thảo một cách có hệ thống những khác biệt về mặt kỹ thuật, các thông số chính và tác động quyết định đến hiệu suất của thiết bị cuối cùng.

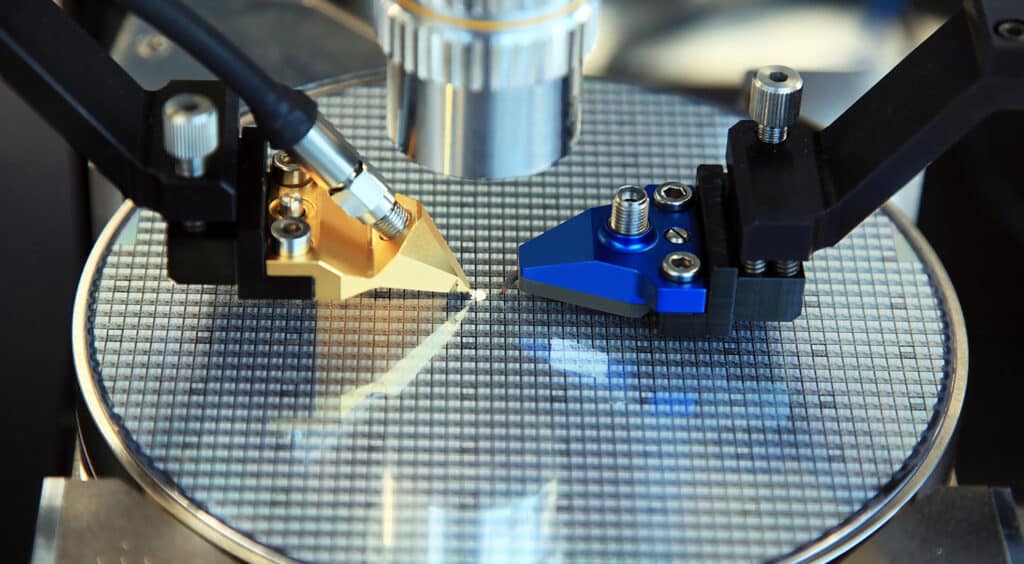

I. Chất nền bán dẫn là gì?

[Kết luận chính của phần này]: Chất nền bán dẫn đóng vai trò là “bộ khung” và “tản nhiệt” của thiết bị. Silicon đơn tinh thể (Si) có độ tinh khiết cao thống trị thị trường tiêu dùng, trong khi silicon cacbua (SiC), với độ dẫn nhiệt cao 4,9 W/cm·K, đã trở thành lựa chọn không thể thiếu cho xe điện và các ứng dụng điện áp cao.

Chất nền bán dẫn tạo thành nền tảng cấu trúc và nhiệt của hầu hết các thiết bị bán dẫn. Từ góc độ cơ học, chúng đóng vai trò là nền tảng vật lý hỗ trợ các cấu trúc vi mô và nano; quan trọng hơn, chúng cung cấp một mẫu mạng tinh thể liên tục xác định hướng tinh thể và tính toàn vẹn cấu trúc của các lớp lắng đọng sau đó.

Tùy thuộc vào yêu cầu ứng dụng, vật liệu nền có thể là đơn tinh thể, đa tinh thể hoặc thậm chí là vô định hình; tuy nhiên, các thiết bị điện tử hiệu suất cao gần như phụ thuộc hoàn toàn vào các thỏi tinh thể đơn có độ tinh khiết cao để giảm thiểu ranh giới hạt và khuyết tật cản trở khả năng di chuyển của sóng mang.

1.1 Các loại chất nền phổ biến và đặc tính vật liệu của chúng

Việc lựa chọn chất nền có kích thước lớn sẽ tác động trực tiếp đến hiệu suất của thiết bị, năng suất sản xuất và cơ cấu chi phí. Ngành công nghiệp chủ yếu sử dụng ba loại chất nền chính:

• Chất nền silicon: Silicon đơn tinh thể (Si) được phát triển thông qua phương pháp Czochralski (CZ) hoặc Float Zone (FZ) vẫn là xu hướng chủ đạo tuyệt đối trong ngành bán dẫn toàn cầu cho đến ngày nay. Ưu điểm của nó nằm ở hiệu quả chi phí đặc biệt, độ bền cơ học cao và khả năng mở rộng lên tới 300 mm (12 inch). Nó được sử dụng rộng rãi trong các bộ xử lý cấp tiêu dùng, thiết bị bộ nhớ và pin mặt trời tiêu chuẩn.
• Chất nền có dải rộng (Silicon Carbide và Sapphire): Khi yêu cầu về công suất và tần số vượt quá giới hạn vật lý của silicon, vật liệu có dải rộng trở thành lựa chọn tất yếu.
• Cacbua silic (SiC): Với độ dẫn nhiệt vượt trội (khoảng 3,7 đến 4,9 W/cm·K[1]) và cường độ điện trường đánh thủng cao, đây là lựa chọn lý tưởng cho bộ biến tần xe điện (EV) và lưới điện cao áp.
• Ngọc bích (Al₂O₃): Với đặc tính cách điện và độ trong suốt quang học tuyệt vời, nó được sử dụng rộng rãi trong đèn LED xanh lam/tia cực tím và các ứng dụng RF SOI chuyên dụng.
• Chất nền thạch anh: Nhờ có độ trơ hóa học cực cao, hệ số giãn nở nhiệt cực thấp và độ tinh khiết quang học cao nên nó chủ yếu được sử dụng trong các bộ phận quang học cao cấp, mặt nạ trống và thiết bị cảm biến chuyên dụng.

1.2 Hai chức năng cốt lõi của vật liệu nền: Hỗ trợ và tản nhiệt

Trong quá trình vận hành thiết bị thực tế, chất nền số lượng lớn thực hiện hai chức năng chính không thể thay thế:

Hỗ trợ cơ khí: Cung cấp độ cứng cấu trúc trong quá trình luân chuyển nhiệt khắc nghiệt, các quy trình hóa học có độ chân không cao, xử lý tấm bán dẫn và đóng gói mặt sau, ngăn chặn hiệu quả sự cong vênh và gãy của tấm bán dẫn.

Dẫn nhiệt (Tản nhiệt): Các chip hiện đại tạo ra dòng nhiệt cục bộ lớn; Chất nền silicon số lượng lớn hoạt động như bộ tản nhiệt trực tiếp, tản nhiệt ra bên ngoài để tránh quá nhiệt ở vùng tiếp giáp và thoát nhiệt.

II. Tăng trưởng epiticular bán dẫn là gì? (Lớp hoạt động hướng đến hiệu suất)

[Kết luận chính của phần này]: Lớp epiticular là “linh hồn của hiệu suất của con chip”. CVD/MOCVD xử lý hoạt động sản xuất công nghiệp quy mô lớn, trong khi MBE (Epeptic chùm tia phân tử) cho phép giao diện siêu dốc với độ chính xác ở cấp độ nguyên tử. Nếu không có công nghệ epiticular, khả năng chống chịu cực thấp của radar sóng milimet 5G và MOSFET điện áp cao sẽ không thể thực hiện được.

Mặc dù chất nền cung cấp một nền tảng ổn định, nhưng các tinh thể đơn được phát triển với số lượng lớn chắc chắn chứa các khuyết tật vi mô, tạp chất tự nhiên và các đặc tính điện cố định. Để chế tạo các thiết bị tốc độ cực cao, hiệu suất cao, các nhà sản xuất đã áp dụng phương pháp epit Wax—sự lắng đọng có kiểm soát của các lớp tinh thể mỏng, siêu sạch lên một chất nền mục tiêu.

Trong quá trình epiticular, các nguyên tử từ hơi hoặc chùm phân tử được lắng đọng trên bề mặt chất nền được làm nóng và được căn chỉnh hoàn hảo với mạng tinh thể bên dưới. Tấm wafer epiticular thu được thể hiện độ tinh thể cực kỳ cao, với mật độ khuyết tật thấp hơn vài bậc so với chất nền khối.

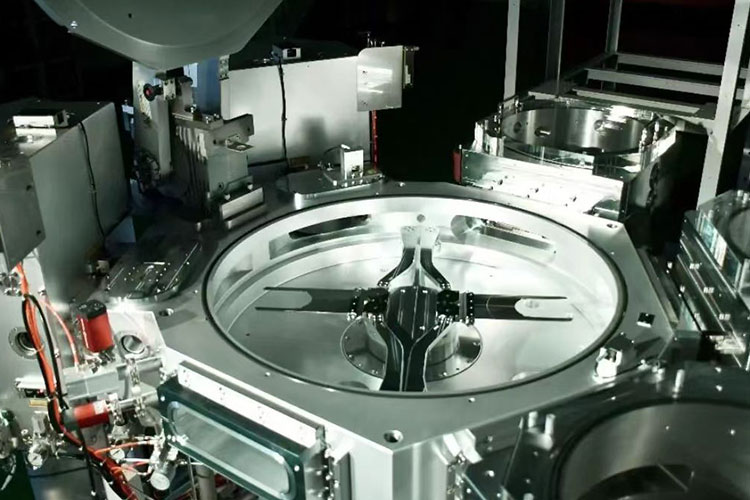

2.1 Công nghệ và thiết bị lắng đọng epitaxy chính thống

Sự tăng trưởng epiticular hiện đại chủ yếu đạt được thông qua các phương pháp tiên tiến sau:

• Lắng đọng hơi hóa học (CVD / MOCVD): Tiền chất dạng khí phân hủy trên bề mặt của tấm bán dẫn được nung nóng để tạo thành một lớp đơn tinh thể đồng nhất. Trong số này, Lắng đọng hơi hóa học hữu cơ kim loại (MOCVD) là tiêu chuẩn công nghiệp cho sự tăng trưởng epiticular của các hợp chất III-V và chất bán dẫn dải rộng.

• Epitaxy chùm phân tử (MBE): Được tiến hành trong môi trường chân không cực cao (UHV), quy trình này đạt được độ chính xác của một lớp nguyên tử bằng cách hướng một chùm nhiệt chính xác lên bề mặt, dẫn đến độ dốc giao diện cực kỳ dốc. Nó phù hợp với các cấu trúc siêu mịn như giếng lượng tử.

Sự lắng đọng epiticular chất lượng cao không chỉ phụ thuộc vào việc kiểm soát quy trình chính xác mà còn phụ thuộc vào việc quản lý tuổi thọ của các thành phần chính bên trong buồng phản ứng (chẳng hạn như chất nền than chì được phủ SiC), ảnh hưởng trực tiếp đến độ ổn định và năng suất của quy trình.

2.2 Ứng dụng nâng cao được hỗ trợ bởi công nghệ Epitaxy

Epitaxy cho phép các kiến ​​trúc thiết bị không thể đạt được chỉ bằng vật liệu khối:

• Transitor lưỡng cực dị vòng silicon-Germain (SiGe HBT): Việc phát triển một lớp epiticular SiGe siêu mỏng trên vùng cơ sở sẽ tạo ra sự thay đổi dải tần, tăng cường đáng kể tốc độ đáp ứng tần số cao.
• Công nghệ Silicon căng thẳng: Việc lắng đọng một lớp silicon mỏng trên mạng SiGe gây ra biến dạng kéo hoặc nén, do đó làm tăng độ linh động của hạt tải điện (cả độ linh động của electron trong n-FET và độ linh động của lỗ trống trong p-FET đều được tăng cường).
• Tăng trưởng epiticular chọn lọc (SEG): Trong các kiến ​​trúc FinFET và Gate-All-Around (GAA) hiện đại, sự tăng trưởng epiticular Si/SiGe có chọn lọc trên các vùng nguồn/cống làm giảm điện trở tiếp xúc và tăng dòng bão hòa.

Để biết định nghĩa về quá trình epit Wax bán dẫn, hãy tham khảo:Quá trình epit Wax bán dẫn là gì?

III. Chất nền so với tấm wafer Epiticular: Tổng quan về sự khác biệt chính

[Kết luận chính của Phần này]: Cách trực tiếp nhất để phân biệt giữa hai loại này là xem xét “vai trò chức năng” của chúng – chất nền chịu trách nhiệm chịu đựng các cú sốc vật lý và nhiệt, trong khi lớp epiticular chịu trách nhiệm chịu đựng dòng điện và điện trường. Bằng cách tách vùng hoạt động khỏi vùng dễ bị lỗi, các tấm wafer epiticular đạt được mức dòng rò thấp hơn một bậc so với các thiết bị được chế tạo trực tiếp trên đế.

Để so sánh trực quan, bảng dưới đây tóm tắt những khác biệt cơ bản giữa chất nền khối và tấm wafer epiticular về các thông số sản xuất chính:

IV. Tiến bộ kỹ thuật: Epit Wax nâng cao hiệu suất thiết bị về cơ bản như thế nào?

[Kết luận chính của phần này]: Các khuyết tật vi mô tự nhiên và các điểm ứng suất nhiệt trong các chất nền khối lớn là “những kẻ giết người tiềm ẩn” gây ra dòng điện rò rỉ cao và điện áp đánh thủng thấp trong các thiết bị. Bản chất của công nghệ epiticular nằm ở việc tách “chất nền cơ học bị lỗi” khỏi “lớp chức năng hoạt động không có khiếm khuyết”, từ đó cô lập sự vận chuyển chất mang trong lớp epiticular thuần túy. Thiết kế tách rời này trực tiếp mang lại tần số hoạt động cao hơn, mức tiêu thụ điện năng thấp hơn và tuổi thọ thiết bị dài hơn—một bước nhảy vọt về chất lượng không bao giờ có thể đạt được nếu chỉ sử dụng các chất nền số lượng lớn.

Sự ra đời của công nghệ epiticular không chỉ đơn thuần là “thêm một lớp màng” mà còn là một bước nhảy vọt về chất lượng về độ tin cậy của thiết bị và hiệu suất điện.

Ngay cả với độ tinh khiết hóa học cao nhất, chất nền tiêu chuẩn chắc chắn chứa lỗ xốp vi mô, kết tủa oxy và các điểm ứng suất nhiệt còn sót lại từ quá trình kéo tinh thể. Việc chế tạo các thiết bị trực tiếp trên các đế lớn thường dẫn đến dòng điện rò rỉ cao và khả năng chịu điện áp đánh thủng thấp.

Ngược lại, các tấm epiticular cô lập sự vận chuyển chất mang trong một lớp epiticular thuần túy, không có khiếm khuyết. Bằng cách tách vùng chức năng hoạt động khỏi chất nền cơ học dễ bị lỗi, nhà sản xuất có thể đạt được:

• Tần số hoạt động cao hơn (giảm điện dung ký sinh);
• Tiêu thụ điện năng thấp hơn (giảm rò rỉ);
• Tuổi thọ thiết bị dài hơn và độ ổn định đặc biệt dưới áp lực nhiệt điện cực cao.

Ví dụ, trong lĩnh vực bán dẫn điện, chất lượng của lớp epiticular đồng nhất SiC xác định trực tiếp định mức điện áp đánh thủng và điện trở trên của các thiết bị MOSFET - điều mà các chất nền SiC số lượng lớn không thể tự mình đạt được.

V. Các vấn đề kỹ thuật được kỹ sư quan tâm nhất (FAQ)

(Các câu hỏi sau đây bắt nguồn từ những thách thức kỹ thuật phổ biến mà các kỹ sư xử lý dây chuyền sản xuất chất bán dẫn gặp phải trong quá trình tăng trưởng epiticular thực tế)

Câu hỏi 1: Nếu vật chất hạt tăng đột ngột trong quá trình tăng trưởng epiticular, ngoài rò rỉ buồng, những khu vực dễ bị bỏ qua nào khác cần được điều tra?

Đáp: Đây là một trong những tình huống bất ngờ đầy thách thức nhất mà các kỹ sư phải đối mặt trong quá trình chạy wafer thông thường. Sau khi xác nhận rằng buồng kín, chúng tôi khuyên bạn nên ưu tiên điều tra ba “góc ẩn”:

1. Tình trạng bề mặt của chất nhạy cảm than chì: Các vết nứt nhỏ hoặc các vùng bong tróc trên lớp phủ SiC có thể giải phóng các hạt ở nhiệt độ cao. Nếu bộ phận nhạy cảm đã được sử dụng hơn 1000 lần chạy, chúng tôi khuyên bạn nên thay thế nó ngay lập tức để thử nghiệm—nhiều vấn đề về hạt sẽ biến mất sau khi thay thế bộ phận nhạy cảm bằng bộ phận có lớp phủ nguyên vẹn.

2. Sự thay đổi áp suất trong quá trình chuyển đổi đường dẫn khí: Trong hệ thống MOCVD, sự dao động áp suất tại thời điểm chuyển đổi khí nguồn có thể khiến các sản phẩm phụ tách ra khỏi thành trong của đường ống. Chúng tôi khuyên bạn nên kiểm tra đường cong phản hồi của bộ điều khiển áp suất tự động (APC) để xác nhận xem có xảy ra tình trạng vượt quá áp suất hay không.

3. Chất gây ô nhiễm ở mặt sau của chất nền: Nếu có bụi mịn hoặc cặn hữu cơ ở mặt sau của chất nền trước khi đi vào buồng, nó có thể “di chuyển” sang lớp epiticular mặt trước ở nhiệt độ cao—đây là vấn đề thường bị bỏ qua nhất.

Xử lý sự cố hạt về cơ bản là một quá trình "loại bỏ": Bắt đầu với các vật tư tiêu hao được thay thế thường xuyên nhất và theo dõi vấn đề từng bước về phía các phần sâu hơn của buồng.

Câu hỏi 2: Trong quá trình epitaxy SiC, khoảng thời gian xử lý cho sự tăng trưởng theo dòng chảy hẹp đến mức nào? Dung sai cho độ lệch nhiệt độ và áp suất là gì?

Trả lời: Câu hỏi này đề cập đến cốt lõi của quy trình epit Wax SiC — tăng trưởng dòng chảy theo từng bước đòi hỏi phải đáp ứng đồng thời ba điều kiện trong một cửa sổ cực kỳ hẹp: đủ khả năng di chuyển bề mặt, hàng rào tạo mầm thích hợp ở cạnh bước và ngăn chặn sự phát triển của đảo ba chiều.

Dựa trên dữ liệu thực tế từ dây chuyền sản xuất hàng loạt:

• Cửa sổ nhiệt độ: Thông thường trong khoảng từ 1550°C đến 1650°C, với cửa sổ hiệu dụng khoảng ±15°C. Nếu nhiệt độ quá thấp, độ nhám bề mặt (RMS) giảm mạnh; nếu nhiệt độ quá cao sẽ xuất hiện các thể vùi đa hình 3C-SiC.
• Cửa sổ áp suất: Thường được kiểm soát trong khoảng từ 50 đến 200 mbar, với cửa sổ hiệu dụng khoảng ±20 mbar. Áp suất quá mức → giảm chiều dài di chuyển bề mặt và sự kết tụ từng bước; áp suất không đủ → giảm độ bão hòa hơi và tốc độ tăng trưởng giảm đáng kể.

Trong các ứng dụng kỹ thuật thực tế, hầu hết các kỹ sư xử lý thích cố định nhiệt độ trước tiên và sau đó tinh chỉnh áp suất để tìm cửa sổ—vì buồng phản ứng nhanh hơn với những thay đổi áp suất, khiến nó phù hợp để quét DOE (Thiết kế Thí nghiệm) nhanh chóng.

Câu hỏi 3: Chu kỳ thay thế chất nhạy cảm than chì trong thiết bị MOCVD được xác định như thế nào? Nó dựa trên số lần chạy hoặc kiểm tra trực quan?

Trả lời: Vấn đề này liên quan trực tiếp đến sự cân bằng giữa năng suất quy trình và chi phí sản xuất và là trọng tâm chính của cả kỹ sư dây chuyền sản xuất và người ra quyết định mua sắm.

Phương pháp thực hành theo tiêu chuẩn ngành là phương pháp tiếp cận kép kết hợp “tuổi thọ lô” và “kiểm tra trực quan”:

• Tuổi thọ hàng loạt: Các nhà cung cấp cung cấp tuổi thọ sử dụng được khuyến nghị (ví dụ: các bộ cảm biến được phủ SiC của VETEK được khuyến nghị cho các lô Aixtron), bắt nguồn từ các thử nghiệm lão hóa tăng tốc dựa trên độ mỏi chu kỳ nhiệt của lớp phủ. Ngay cả khi bề ngoài bình thường, bạn vẫn nên thay thế thiết bị nhạy cảm theo lịch trình trước khi đạt số lượng lô này để giảm thiểu nguy cơ hỏng hóc đột ngột.

• Kiểm tra trực quan: Sau mỗi đợt xử lý, kiểm tra trực quan bề mặt lớp phủ SiC hoặc kiểm tra dưới kính hiển vi. Nếu xuất hiện bất kỳ "cờ đỏ" nào sau đây, thì việc thay thế phải được thực hiện ngay lập tức—không đợi cho đến khi hết thời gian sử dụng được khuyến nghị:

①Có thể nhìn thấy lớp phủ bong tróc hoặc nứt;

② Các mảng bị đổi màu có đường kính trên 1 mm trên bề mặt (biểu thị sự hư hỏng lớp phủ và quá trình oxy hóa của chất nền than chì);

③ Sự thay đổi độ dày cục bộ định kỳ trong lớp epiticular, với điều kiện là các yếu tố phân bổ luồng không khí đã được loại trừ.

Một phương pháp kỹ thuật được xác thực rộng rãi là đặt chu trình thay thế ở mức 80% tuổi thọ được đề xuất của nhà cung cấp, đồng thời thiết lập cơ sở dữ liệu về tuổi thọ của chất nền bằng cách chụp ảnh và lưu trữ hình thức của từng lô—phương pháp này tránh được cả việc loại bỏ sớm (gây lãng phí) và đánh bạc cho đến lò cuối cùng, điều này có thể dẫn đến phế liệu trên toàn lô.

Câu hỏi 4: Khi cung hoặc cong vênh của wafer epiticular vượt quá thông số kỹ thuật, điều này chủ yếu là do chất nền hay quá trình epiticular?

Đáp: Đây là vấn đề “quy trách nhiệm” được tranh luận sôi nổi nhất giữa các kỹ sư trong các cuộc họp phân tích lợi nhuận. Câu trả lời là—cả hai đều đóng góp, nhưng trọng lượng tương đối khác nhau tùy thuộc vào hệ thống vật liệu:

Trình tự xử lý sự cố thực tế đối với các vấn đề cong vênh: Trước tiên, hãy xác minh dữ liệu cong vênh đến của chất nền (báo cáo Cpk của nhà cung cấp) → Sau đó, kiểm tra độ đồng đều nhiệt độ của lò epiticular (hiệu chuẩn cặp nhiệt điện) → Cuối cùng, điều chỉnh công thức quy trình.

VI. Tóm tắt và khuyến nghị lựa chọn

Tóm lại, chất nền đóng vai trò là “bộ xương và bộ tản nhiệt”, trong khi lớp epiticular đóng vai trò là “bộ não và cơ bắp”. Cả hai đều không thể thiếu:

Nếu bạn tập trung vào các chip logic tiêu chuẩn nhạy cảm với chi phí hoặc các thiết bị rời rạc đơn giản thì chất nền silicon kích thước lớn, chất lượng cao sẽ đủ để đáp ứng nhu cầu của bạn.

Nếu ứng dụng của bạn liên quan đến truyền thông tần số cao, chuyển đổi năng lượng điện áp cao hoặc tách sóng quang có độ nhạy cao thì các tấm bán dẫn được sản xuất bằng quy trình epiticular chính xác là lựa chọn tốt nhất của bạn.

Trong ngành sản xuất chất bán dẫn ngày nay, ngành liên tục theo đuổi các giải pháp “nhanh hơn, nhỏ hơn và hiệu quả hơn”, công nghệ epiticular đã trở thành công cụ cốt lõi để vượt qua các giới hạn vật lý của Định luật Moore.
