Nghiên cứu về công nghệ tàu sân bay sic wafer

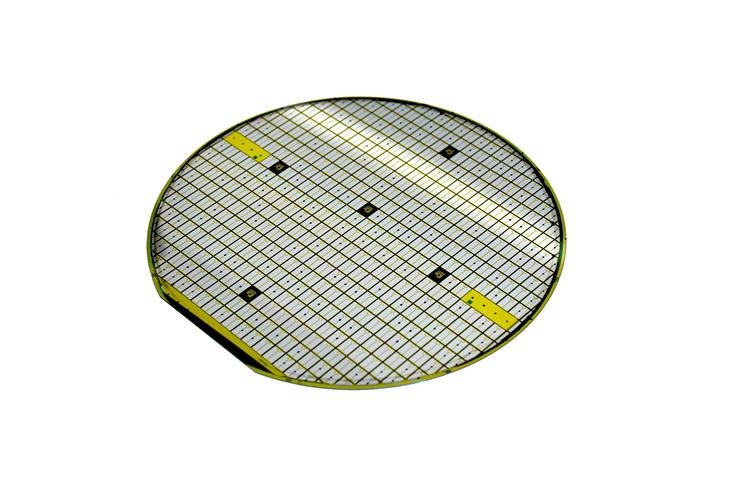

Sic Wafer Hãng vận chuyển, Là vật dụng chính trong chuỗi ngành công nghiệp bán dẫn thế hệ thứ ba, các đặc điểm kỹ thuật của chúng ảnh hưởng trực tiếp đến năng suất tăng trưởng epiticular và sản xuất thiết bị. Với nhu cầu gia tăng đối với các thiết bị cao áp và nhiệt độ cao trong các ngành công nghiệp như các trạm cơ sở 5G và phương tiện năng lượng mới, nghiên cứu và ứng dụng của các nhà mạng SIC Wafer hiện đang phải đối mặt với các cơ hội phát triển đáng kể.

Trong lĩnh vực sản xuất chất bán dẫn, các chất mang wafer cacbua silicon chủ yếu đảm nhận chức năng quan trọng là mang và truyền các tấm le trong thiết bị epiticular. So với các chất mang thạch anh truyền thống, các chất mang SIC thể hiện ba lợi thế cốt lõi: thứ nhất, hệ số giãn nở nhiệt của chúng (4.0 × 10^-6/℃) rất phù hợp với các wafer SIC (4.2 × 10^-6/℃), làm giảm hiệu quả căng thẳng nhiệt trong các quá trình nhiệt độ cao; Thứ hai, độ tinh khiết của các chất mang SIC tinh khiết cao được điều chế bằng phương pháp lắng đọng hơi hóa học (CVD) có thể đạt 99,9995%, tránh vấn đề ô nhiễm ion natri phổ biến của các chất mang thạch anh. Hơn nữa, điểm nóng chảy của vật liệu SIC ở 2830 cho phép nó thích nghi với môi trường làm việc lâu dài trên 1600 trong thiết bị MOCVD.

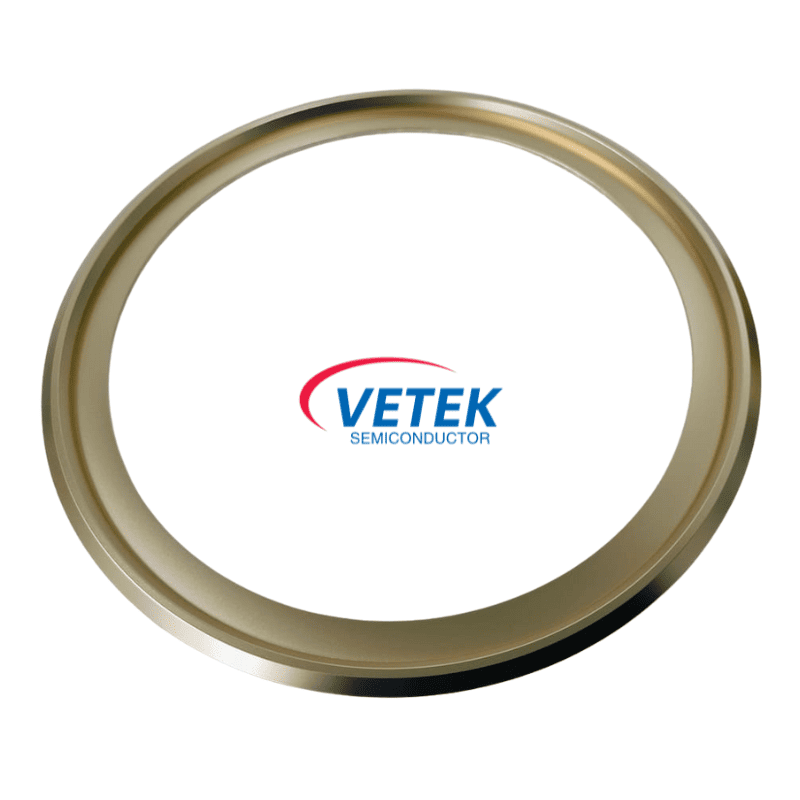

Hiện tại, các sản phẩm chính thống áp dụng thông số kỹ thuật 6 inch, với độ dày được kiểm soát trong phạm vi 20-30mm và yêu cầu độ nhám bề mặt dưới 0,5μm. Để tăng cường tính đồng nhất epiticular, các nhà sản xuất hàng đầu xây dựng các cấu trúc tôpô cụ thể trên bề mặt sóng mang thông qua gia công CNC. Ví dụ, thiết kế rãnh hình tổ ong được phát triển bởi semiceri có thể kiểm soát sự dao động độ dày của lớp epiticular trong phạm vi ± 3%. Về mặt công nghệ lớp phủ, lớp phủ hỗn hợp TAC/TASI2 có thể kéo dài tuổi thọ dịch vụ của nhà cung cấp lên hơn 800 lần, dài hơn ba lần so với sản phẩm không được tráng.

Ở cấp độ ứng dụng công nghiệp, các nhà mạng SIC đã dần thấm vào toàn bộ quá trình sản xuất các thiết bị năng lượng cacbua silicon. Trong việc sản xuất các điốt SBD, việc sử dụng các chất mang SIC có thể làm giảm mật độ khiếm khuyết epiticular xuống dưới 0,5cm ². Đối với các thiết bị MOSFET, độ đồng nhất nhiệt độ tuyệt vời của chúng giúp tăng khả năng vận động của kênh lên 15% đến 20%. Theo thống kê của ngành, quy mô thị trường Hãng vận tải SIC toàn cầu đã vượt quá 230 triệu đô la Mỹ vào năm 2024, với tốc độ tăng trưởng hàng năm được duy trì ở mức khoảng 28%.

Tuy nhiên, tắc nghẽn kỹ thuật vẫn còn tồn tại. Việc kiểm soát Warpage của các nhà mạng có kích thước lớn vẫn là một thách thức-khả năng chịu đựng độ phẳng của các tàu sân bay 8 inch cần phải được nén trong vòng 50μm. Hiện tại, Semicera là một trong số ít các công ty trong nước có thể kiểm soát sự cong vênh. Các doanh nghiệp trong nước như Tianke Heda đã đạt được sản xuất hàng loạt các nhà mạng 6 inch. Semicera hiện đang hỗ trợ Tianke Heda tùy chỉnh các hãng SIC cho họ. Hiện tại, nó đã tiếp cận những người khổng lồ quốc tế về các quy trình lớp phủ và kiểm soát khiếm khuyết. Trong tương lai, với sự trưởng thành của công nghệ Heteroepitax, các nhà mạng chuyên dụng cho các ứng dụng Gan-on-sic sẽ trở thành một hướng nghiên cứu và phát triển mới.
