Lớp phủ TaC: Người gác cổng năng suất cho Epit Wax silicon cacbua 8 inch

Quá trình chuyển đổi SiC 8 inch đã kết thúc. Cuộc đua lợi nhuận vừa mới bắt đầu

Kết luận chính: Trong kỷ nguyên 8 inch, lợi thế cạnh tranh xuất hiệns từ năng suất trên mỗi lò và năng suất được quyết định bởi những gì xảy ra ở vùng nóng - rất lâu trước khi bất kỳ quá trình xử lý wafer nào bắt đầu.

Hai năm trước, SiC 8 inch là một lộ trình trượt dốc. Ngày nay đó là thực tế thị trường. Hơn 20 công ty đang xây dựng hoặc lên kế hoạch cho các dây chuyền SiC 8 inch vào năm 2025 và ít nhất 8 công ty nữa tham gia vào nửa đầu năm 2026. Doanh thu thiết bị 8 inch của Wolfspeed đã tăng 103% vào năm 2025. Semixlab Technology kỳ vọng lô hàng 8 inch của họ sẽ tăng 500–800% trong năm nay. Đến năm 2028, các nhà phân tích trong ngành kỳ vọng các tấm wafer 8 inch sẽ bán chạy hơn 6 inch, với thị trường SiC đạt gần 10 tỷ USD.

TrendForce mô tả một ngành đang bước vào giai đoạn tiêu hóa kéo dài 2–3 năm - công suất 6 inch có thể dư thừa nhưng công suất 8 inch năng suất cao vẫn khan hiếm. Năng suất, chứ không phải năng lực, bây giờ là con hào. Và năng suất có một địa chỉ: vùng nóng của lò.

Tại sao hiệu suất wafer SiC 8 inch lại chạm tường ở bộ cảm biến

Chìa khóaPhần kết luậns: Sự mất năng suất 8 inch không giải thích được hầu hết là do vấn đề trường nhiệt được ngụy trang - và trường nhiệt chỉ ổn định khi lớp phủ bảo vệ than chì.

Tính kinh tế của việc di chuyển 8 inch rất đơn giản: diện tích tấm bán dẫn có thể sử dụng nhiều hơn khoảng 78% trên mỗi tinh thể. Vật lý ít tha thứ hơn. Việc mở rộng phần cứng than chì lên 200 mm sẽ khuếch đại ba chế độ lỗi mà hầu như không được đăng ký ở mức 6 inch:

·Susccong vênh ector. Chu kỳ nhiệt nhanh trên một phần than chì 200 mm tạo ra biến dạng vi mô. Các khuyết tật ở cạnh — yếu tố tiêu diệt năng suất chủ yếu ở các dòng 8 inch hiện tại — gây ra hiện tượng cong vênh này thường xuyên hơn là do chất lượng bột nguồn.

· Độ trôi đồng đều nhiệt. Một thiết bị cố định xuống cấp không thể giữ được nhiệt độ ổn định trên một nồi nấu kim loại lớn hơn. Tinh thể nhìn thấy một trường nhiệt chuyển động và mặt trước tăng trưởng phản ứng với áp lực và khuyết tật.

· Ô nhiễm chậm. Các chiến dịch 8 inch chạy nóng hơn và lâu hơn. Mỗi microgram tạp chất mà một bộ phận than chì không được bảo vệ tốt thoát ra sẽ trở thành các ống vi mô, vết ăn mòn và các vị trí sai lệch - sự khác biệt giữa một bó hoa có thể bán được và một mảnh phế liệu.

Không có điều nào trong số này xuất hiện trong báo cáo kiểm tra wafer dưới dạng "lỗi cố định". Chúng xuất hiện dưới dạng giảm năng suất mà không có nguyên nhân rõ ràng, đó là lý do khiến chúng trở nên đắt đỏ.

Lớp phủ TaC so với lớp phủ SiC: Những thay đổi nào trên 1.600°C

Chìa khóaKết luận: Trên 1.600°C, TaC không phải là bản nâng cấp cao cấp so với lớp phủ SiC — đây là lớp phủ hóa học duy nhất đảm bảo tiêu chuẩn về độ tinh khiết và độ ổn định kích thước cho toàn bộ chiến dịch 8 inch.

Lớp phủ SiC trên than chì đã giành được vị trí trong các quy trình epitaxy silicon và nhiệt độ vừa phải. Nhưng sự phát triển của PVT ở 2.200–2.400°C và MOCVD ở nhiệt độ cao sẽ đẩy các thiết bị vào chế độ mà hóa chất phủ SiC có tác dụng chống lại bạn:

· Trên khoảng 1.600°C, lớp phủ SiC phản ứng với hydro, gây ra sự thoát khí than chì và các khuyết tật ở hạ lưu

· Tốc độ ăn mòn TaC khoảngThấp hơn 6× so với lớp phủ SiC trong amoniac nhiệt độ cao và thấp hơn 10× trong hydro nhiệt độ cao- hai bầu khí quyển thống trị các buồng tăng trưởng hiện đại

· Các bộ phận lớp phủ SiC tồn tại qua hàng chục chu kỳ nhiệt, lớp phủ TaC tồn tại hàng trăm chu kỳ nhiệt

Tantalum cacbua là vật liệu thực tế duy nhất mang lại tất cả những điều này cùng một lúc

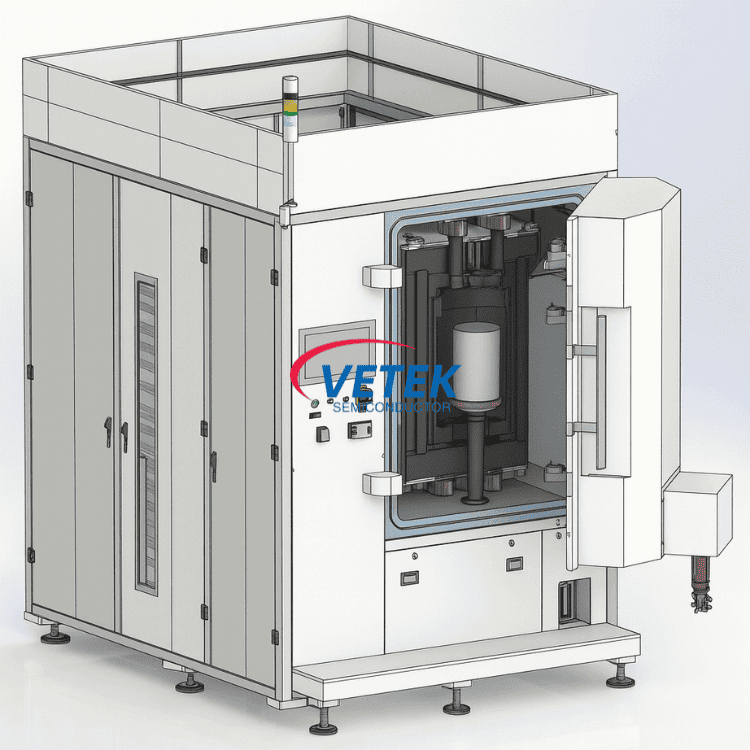

Các bộ phận than chì được phủ TaC chi trả như thế nào cho sự tăng trưởng của PVT

Kết luận chính: Vùng nóng tồn tại lâu hơn không phải là tiết kiệm bảo trì - đó là thời gian hoạt động của lò được phục hồi, tinh thể được phục hồi và khiến đối thủ cạnh tranh của bạn thua trong khi lò của họ mở.

Lập luận về tiền bạc là thẳng thừng. Việc mở lò sớm để bảo trì sẽ khiến bạn tốn vật cố định, thời gian tăng tốc, trường nhiệt được ổn định lại và bất kỳ tinh thể nào đang ở giai đoạn phát triển giữa chừng. Các phân tích trong ngành cho rằng việc thay thế thiết bị cố định ở mỗi chu kỳ tăng trưởng 50–200 và lưu ý rằng có ít hơn 10 nhà cung cấp lớp phủ TaC đủ tiêu chuẩn tồn tại trên toàn thế giới - một lý do khiến các nhà sản xuất tấm bán dẫn đang tích cực đánh giá các nguồn thứ hai.

Dữ liệu thực địa cho thấy hệ thống TaC mạnh mẽ mang lại những gì:

· Trong dịch vụ PVT tại SiCrystal (Tập đoàn Rohm), các thành phần than chì được phủ CVD TaC và lớp phủ carbon nhiệt phân đã kéo dài thời gian tái sử dụng nồi nấu kim loại lên 200 giờ mà không giảm trọng lượng ở nhiệt độ cao và giảm đáng kể mật độ micropipe và hố ăn mòn

· Trong epit Wax GaN/SiC, đèn cố định được phủ TaC mang lại tuổi thọ gấp 2–3× so với các thiết bị tương đương được phủ SiC

· Các chương trình của Trung Quốc hiện đã chứng minh các bộ phận được phủ TaC có tuổi thọ sử dụng vượt quá 600 giờ - cơ sở cung cấp đã vượt xa sự tò mò của phòng thí nghiệm

Mô hình này nhất quán: khi vùng nóng ổn định, năng suất sẽ theo sau. Khi không, không có lượng điều chỉnh xuôi dòng nào có thể phục hồi được sự mất mát.

Làm thế nào để đủ điều kiện trở thành nhà cung cấp lớp phủ TaC cho Epitaxy SiC 8 inch

Kết luận chính: Đạt tiêu chuẩn dựa trên bằng chứng có thể kiểm tra được — báo cáo về độ tinh khiết ở cấp độ lô, dữ liệu liên kết và nền tảng thiết bị được đặt tên — không bao giờ chỉ dựa trên bảng dữ liệu.

Bộ phận cảm biến 8 inch không phải là bộ phận được phóng to lên 6 inch. Diện tích lớp phủ lớn hơn sẽ tăng cường mọi thách thức về độ đồng đều độ dày, độ bám dính, ứng suất nhiệt, cong vênh và giải phóng hạt. Trước khi bạn giao dây chuyền sản xuất cho nhà cung cấp, hãy nhấn mạnh vào năm điểm:

1. Khả năng định dạng lớnNóy, đã được chứng minh là không dự kiến. Hỏi đường kính họ phủ trong sản xuất chứ không phải về nguyên tắc. Các thiết bị có lớp phủ lên tới Ø750 mm giúp giữ chặt phần cứng 8 inch bên trong cửa sổ quy trình; Các bộ phận Ø200 mm nằm ngoài khả năng của nhà cung cấp là rủi ro mà bạn sẽ phải trả sau này.

2. Dữ liệu thuần khiết bạn có thể kiểm traNó. Yêu cầu báo cáo GDMS và D-SIMS về số lô thực tế. CVD TaC tốt nhất trong phân khúc chạy ở độ tinh khiết 99,99953%, với các nguyên tố chuyển tiếp (Fe, Ni, Cu) dưới 1 ppm.

3. Công cụ bám dínhcúi đầu. Công nghệ lớp đệm có độ bền liên kết trên 3 MPa và CTE phù hợp với than chì là thứ giúp ngăn chặn sự phân tách trong hàng trăm chu kỳ từ môi trường xung quanh đến 2.300°C. Lớp phủ bị bong tróc ở lần chạy thứ 40 còn tệ hơn là không có lớp phủ.

4. Bảo hiểm phù hợp về hình học thực. Một lớp đồng nhất 30–40 μm phải bám trên các bộ phận cảm ứng, vỏ, vòng chuyển hướng và các bộ phận bán nguyệt của hành tinh - không chỉ các phiếu thử nghiệm phẳng.

5. Lịch sử sản xuấtvào rồicông cụ của bạn. Kinh nghiệm thực địa trên AIXTRON G5/G10, LPE, ASM và các nền tảng PVT hàng đầu, được hỗ trợ bởi gia công cấp 3 μm và thử nghiệm GDMS, SEM, XRD và vết xước nội bộ, cho bạn biết nhà cung cấp đã giải quyết các vấn đề bạn sắp gặp phải.

Kết luận

Quá trình chuyển đổi 8 inch mang lại lợi ích cho các công ty coi vật liệu trường nhiệt là chiến lược. Các nhà sản xuất chất nền báo cáo sản lượng phù hợp với vốn đầu tư của họ là những sản phẩm có vùng nóng ổn định trong hàng trăm giờ; những người coi phần cứng được tráng phủ như một chi tiết đơn hàng mua hàng là những người nhìn chằm chằm vào bản đồ khuyết tật cạnh.

Tại VeTek Semiconductor, chúng tôi sản xuấtCác thành phần than chì được phủ CVD TaC— chất nhạy cảm hành tinh và tấm bán dẫn, vỏ chất cảm ứng, nồi nấu kim loại và TaC xốp để kiểm soát thăng hoa — ở độ tinh khiết lớp phủ 99,99953%, độ bền liên kết >3 MPa, độ bao phủ phù hợp 30–40 μm và khả năng phủ lên tới Ø750 mm. Các bộ phận của chúng tôi được sản xuất trên nền tảng AIXTRON, LPE và ASM, đồng thời cung cấp khả năng tái sử dụng nồi nấu kim loại trong 200 giờ trong dịch vụ PVT có độ ăn mòn cao tại công ty chất nền của Tập đoàn Rohm. Mỗi bộ phận đều có khả năng truy xuất nguồn gốc GDMS/D-SIMS từ các trung tâm R&D kép, nơi đầu tư cho R&D vượt quá 30% doanh thu hàng năm.

Các thành phần đủ tiêu chuẩn cho đoạn đường nối 8 inch hay đang tìm kiếm nguồn thứ hai để giảm rủi ro cho chuỗi cung ứng vùng nóng của bạn?Liên hệ với nhóm kỹ thuật của chúng tôiđể đánh giá mẫu về các thông số lò và quy trình của bạn. Các bộ phận tiêu chuẩn được vận chuyển từ kho; các bộ phận tùy chỉnh thường được giao trong vòng 3–6 tuần.

Câu hỏi thường gặp

Q1:Lớp phủ TaC có thể chịu được nhiệt độ bao nhiêu?

Cacbua tantali tan chảy ở nhiệt độ khoảng 3.880°C - cao nhất trong tất cả các cacbua nhị phân. Trong sản xuất, các thành phần than chì được phủ TaC hoạt động liên tục ở nhiệt độ 2.300–2.600°C trong môi trường khí quyển H₂ và NH₃ ăn mòn.

Q2:HNồi nấu bằng than chì được phủ TaC tồn tại được bao lâu trong quá trình phát triển PVT?

Các kết quả thực địa đã được ghi nhận đạt đến 200 giờ tái sử dụng nồi nấu kim loại mà không giảm trọng lượng ở nhiệt độ cao và các chương trình hàng đầu đã vượt quá 600 giờ tuổi thọ lớp phủ. Khoảng thời gian thay thế điển hình là 50–200 chu kỳ tăng trưởng tùy thuộc vào quy trình.

Câu 3:Khi nào tôi nên chọn lớp phủ TaC thay vì lớp phủ SiC?

Dưới ~1.600°C, lớp phủ SiC vẫn là sự lựa chọn hợp lý và tiết kiệm. Đối với sự phát triển của tinh thể SiC PVT và epitaxy MOCVD ở nhiệt độ cao - nơi hydro và amoniac tấn công vật cố định - tốc độ ăn mòn thấp hơn 6–10× của TaC và tuổi thọ chu trình nhiệt dài hơn khiến nó trở thành quyết định kỹ thuật an toàn hơn.

Tài liệu tham khảo:

1. Tốc độ sói. "Báo cáo năm tài chính 2025 - Tăng trưởng doanh thu thiết bị 8 inch tại thị trường Trung Quốc." 2025.

2. Xu hướng. "Báo cáo phân tích thị trường thiết bị điện SiC toàn cầu năm 2026." Báo cáo số RP260401AC, 2026.

3. Công nghệ tạm thời. "Lớp phủ TaC cho các ứng dụng bán dẫn nhiệt độ cao." Bảng dữ liệu kỹ thuật, 2025.

Kỹ sư Nickwu có 15 năm kinh nghiệm trong lĩnh vực R&D về lớp phủ CVD và vật liệu vùng nóng gốc carbon. Ông đã lãnh đạo dự án giới thiệu sản xuất hàng loạt các thành phần than chì được phủ TaC đầu tiên của Trung Quốc được sử dụng trong epit Wax SiC 8 inch. Ông đã tham gia vào nhiều dự án phân tích lỗi và thiết kế vùng nóng để phát triển tinh thể SiC và nắm giữ bảy bằng sáng chế phát minh liên quan đến vật liệu vùng nóng.
