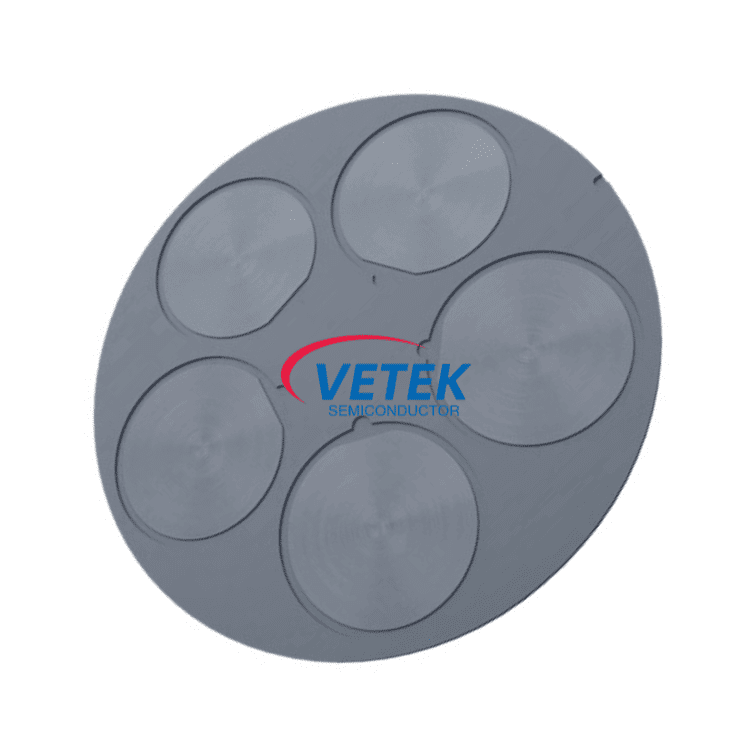

Tấm mang silicon cacbua để khắc đèn LED

Thông tin chung về sản phẩm

Điều kiện kinh doanh sản phẩm

Ứng dụng: Tấm mang cacbua silic Veteksemian dùng cho khắc LED được thiết kế đặc biệt cho quy trình khắc LED. Với khả năng chống ăn mòn và độ ổn định tuyệt vời, nó giúp khách hàng cải thiện đáng kể năng suất và giảm chi phí tổng thể.

Dịch vụ có thể được cung cấp: phân tích kịch bản ứng dụng của khách hàng, vật liệu phù hợp, giải quyết vấn đề kỹ thuật.

Hồ sơ công ty: Veteksemiaon có 2 phòng thí nghiệm, đội ngũ chuyên gia 20 năm kinh nghiệm về vật liệu, có năng lực R&D và sản xuất, thử nghiệm, xác minh.

Tấm mang silicon cacbua Veteksemian cho đèn LED Ưu điểm cốt lõi

1. Kháng hóa chất tuyệt vời

Trong quá trình khắc ướt hoặc khô chip LED, chất mang thường xuyên tiếp xúc với các hóa chất có tính ăn mòn cao như axit hydrofluoric, axit nitric và axit photphoric. Vật liệu thạch anh truyền thống dần bị xói mòn, dẫn đến độ nhám bề mặt và ô nhiễm hạt. Chất mang silicon cacbua Veteksemian, với tính trơ hóa học vốn có, chống lại sự tấn công từ các loại axit và bazơ khác nhau một cách hiệu quả, đảm bảo chúng duy trì tính toàn vẹn bề mặt và độ hoàn thiện mịn ngay cả sau hàng trăm chu kỳ xử lý nghiêm ngặt. Điều này kéo dài đáng kể tuổi thọ sử dụng của chúng và duy trì sự sạch sẽ của buồng xử lý.

2. Độ ổn định nhiệt độ cao và độ chính xác kích thước tuyệt vời

Quá trình xử lý chất bán dẫn bao gồm chu trình nhiệt thường xuyên, khiến hệ số giãn nở nhiệt (CTE) của vật liệu trở nên quan trọng. Chất nhạy cảm cacbua silic của chúng tôi có CTE cực thấp, hoàn toàn phù hợp với tấm bán dẫn silicon. Chúng chống lại ứng suất nhiệt một cách hiệu quả, ngăn ngừa cong vênh hoặc biến dạng trong khi vẫn duy trì độ ổn định kích thước đặc biệt ở nhiệt độ vận hành liên tục hàng trăm độ C. Điều này đảm bảo sự tiếp xúc đồng đều giữa tấm bán dẫn và chất nhạy cảm, đảm bảo tính đồng nhất của quá trình ăn mòn tuyệt vời và tính nhất quán cao giữa các lô.

3. Độ tinh khiết cao và ô nhiễm cực thấp

Tấm epiticular LED cực kỳ nhạy cảm với tạp chất kim loại. Ngay cả sự nhiễm bẩn nhỏ nhất cũng có thể làm giảm hiệu suất phát sáng của chip và giảm năng suất. Veteksemiaon sử dụng nguyên liệu thô có độ tinh khiết cực cao, quy trình thiêu kết tiên tiến và kiểm soát chặt chẽ môi trường sản xuất để giảm thiểu tạp chất ion kim loại trong sản phẩm của mình. Việc kiên quyết theo đuổi độ tinh khiết từ nguồn cung cấp sự bảo vệ đáng tin cậy nhất cho các thiết bị quang điện tử nhạy cảm của bạn, góp phần trực tiếp vào việc cải thiện năng suất và hiệu suất sản phẩm.

4. Tính chất cơ học tuyệt vời và tuổi thọ cao

Cacbua silic có độ cứng và khả năng chống mài mòn đặc biệt. So với các thành phần than chì, nó ít bị bụi và mất hạt hơn, và so với các thành phần thạch anh, nó có thể chịu được ứng suất cơ học lớn hơn và các va chạm vô tình trong quá trình vận hành. Những đặc tính vật lý mạnh mẽ này cho phép các hãng vận chuyển Veteksemian chịu được việc xử lý, làm sạch và vận chuyển thường xuyên hàng ngày, giảm đáng kể thời gian ngừng hoạt động ngoài dự kiến ​​và chi phí phụ tùng thay thế do hỏng hóc, mang lại tuổi thọ dài hơn và tổng chi phí sở hữu thấp hơn cho khách hàng.

5. Chứng thực xác minh chuỗi sinh thái

Tấm vận chuyển silicon cacbua Veteksemian để xác minh chuỗi sinh thái của LED Etching bao gồm nguyên liệu thô cho sản xuất, đã đạt chứng nhận tiêu chuẩn quốc tế và có một số công nghệ được cấp bằng sáng chế để đảm bảo độ tin cậy và tính bền vững của nó trong lĩnh vực bán dẫn và năng lượng mới.

Kịch bản ứng dụng điển hình

     ● Quy trình khắc tấm wafer LED dựa trên GaN do MOCVD phát triển

     ● Tấm mang khắc khô (ICP, RIE) trong sản xuất chip LED

     ● Tấm mang khắc hóa chất ướt trong sản xuất chip LED

     ● Các trường hợp khác mà vật liệu bán dẫn cần được xử lý trong môi trường có tính ăn mòn cao và nhiệt độ cao

Để biết thông số kỹ thuật chi tiết, sách trắng hoặc sắp xếp thử nghiệm mẫu, vui lòng liên hệ với Nhóm hỗ trợ kỹ thuật của chúng tôi để khám phá cách Veteksemian có thể nâng cao hiệu quả quy trình của bạn.
