Giải pháp cho khiếm khuyết đóng gói cacbon trong chất nền cacbua silic

Với quá trình chuyển đổi năng lượng toàn cầu, cuộc cách mạng AI và làn sóng công nghệ thông tin thế hệ mới, cacbua silic (SiC) đã nhanh chóng phát triển từ “vật liệu tiềm năng” thành “vật liệu nền tảng chiến lược” nhờ các đặc tính vật lý đặc biệt của nó. Các ứng dụng của nó đang mở rộng với tốc độ chưa từng thấy, đặt ra những yêu cầu gần như cực đoan về chất lượng và tính đồng nhất của vật liệu nền. Điều này khiến việc giải quyết các khiếm khuyết nghiêm trọng như “đóng gói carbon” trở nên cấp bách và cần thiết hơn bao giờ hết.

Ứng dụng biên giới thúc đẩy chất nền SiC

1.Hệ sinh thái phần cứng AI và các giới hạn của việc thu nhỏ:

• Lấy kính AI làm ví dụ

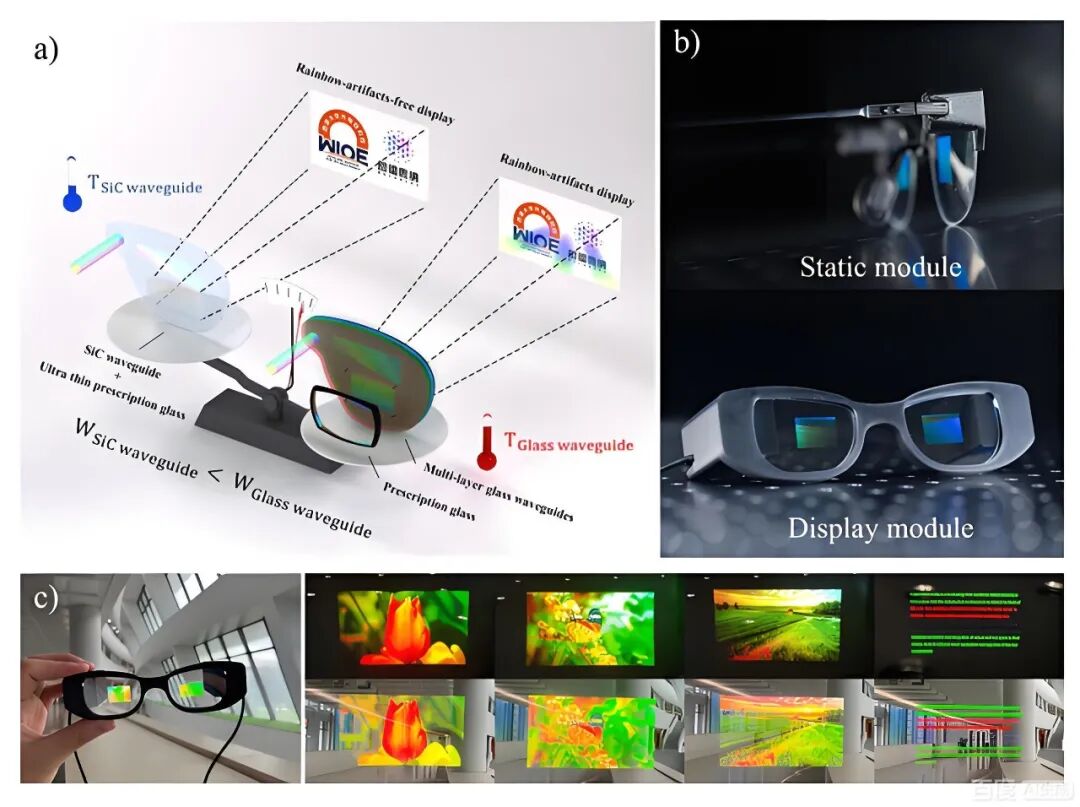

• Vật liệu dẫn sóng quang học cho kính AR/VR.

Thế hệ tiếp theo của kính AI (thiết bị AR/VR) hướng tới cảm giác đắm chìm và tương tác thời gian thực tuyệt vời. Điều này có nghĩa là các bộ xử lý lõi bên trong của chúng (chẳng hạn như chip suy luận AI chuyên dụng) phải xử lý lượng dữ liệu khổng lồ và xử lý khả năng tản nhiệt đáng kể trong không gian thu nhỏ cực kỳ hạn chế. Các chip dựa trên silicon phải đối mặt với những hạn chế về mặt vật lý trong trường hợp này.

Ống dẫn sóng quang AR/VR yêu cầu chỉ số khúc xạ cao để giảm âm lượng thiết bị, khả năng truyền băng rộng để hỗ trợ màn hình đủ màu, độ dẫn nhiệt cao để quản lý tản nhiệt từ các nguồn sáng công suất cao cũng như độ cứng và độ ổn định cao để đảm bảo độ bền. Chúng cũng phải tương thích với các công nghệ xử lý quang học vi mô/nano hoàn thiện để sản xuất quy mô lớn.

Vai trò của SiC: Các mô-đun năng lượng/RF GaN-on-SiC được làm từ chất nền SiC là chìa khóa để giải quyết mâu thuẫn này. Chúng có thể điều khiển các màn hình thu nhỏ và hệ thống cảm biến với hiệu suất cao hơn, đồng thời có độ dẫn nhiệt cao hơn nhiều lần so với silicon, nhanh chóng tiêu tan lượng nhiệt lớn do chip tạo ra, đảm bảo hoạt động ổn định ở dạng mỏng.

Cacbua silic đơn tinh thể (SiC) có chiết suất khoảng 2,6 trong phổ ánh sáng khả kiến, có độ trong suốt tuyệt vời nên phù hợp với các thiết kế ống dẫn sóng quang tích hợp cao. Dựa trên đặc tính chiết suất cao, về mặt lý thuyết, ống dẫn sóng nhiễu xạ SiC một lớp có thể đạt được trường nhìn (FOV) khoảng 70° và triệt tiêu hiệu quả các kiểu cầu vồng. Hơn nữa, SiC có độ dẫn nhiệt cực cao (khoảng 4,9 W/cm·K), cho phép nó tản nhiệt nhanh chóng từ các nguồn quang học và cơ học, ngăn chặn sự suy giảm hiệu suất quang học do tăng nhiệt độ. Ngoài ra, độ cứng cao và khả năng chống mài mòn của SiC giúp tăng cường đáng kể độ ổn định về cấu trúc và độ bền lâu dài của thấu kính ống dẫn sóng. Tấm wafer SiC có thể được sử dụng để xử lý micro/nano (chẳng hạn như khắc axit và phủ), tạo điều kiện thuận lợi cho việc tích hợp các cấu trúc quang học vi mô.

Mối nguy hiểm của "đóng gói carbon": Nếu chất nền SiC có khiếm khuyết "đóng gói carbon", nó sẽ trở thành "chất cách nhiệt" cục bộ và "điểm lỗi điện". Nó không chỉ cản trở nghiêm trọng dòng nhiệt, dẫn đến quá nhiệt cục bộ của chip và suy giảm hiệu suất mà còn có thể gây ra hiện tượng phóng điện vi mô hoặc dòng điện rò rỉ, có khả năng dẫn đến sự bất thường trong hiển thị, lỗi tính toán hoặc thậm chí là lỗi phần cứng trong kính AI trong điều kiện tải cao trong thời gian dài. Do đó, chất nền SiC không có khiếm khuyết là nền tảng vật lý để đạt được phần cứng AI có thể đeo được, hiệu suất cao, đáng tin cậy.

Mối nguy hiểm của "đóng gói carbon": Nếu chất nền SiC có khiếm khuyết "đóng gói carbon", nó sẽ làm giảm sự truyền ánh sáng nhìn thấy qua vật liệu và cũng có thể dẫn đến quá nhiệt cục bộ của ống dẫn sóng, suy giảm hiệu suất và giảm hoặc bất thường về độ sáng màn hình.

2. Cuộc cách mạng về đóng gói máy tính tiên tiến:

• Các lớp chính trong Công nghệ CoWoS của NVIDIA

Trong cuộc đua sức mạnh điện toán AI do NVIDIA dẫn đầu, các công nghệ đóng gói tiên tiến như CoWoS (Chip-on-Wafer-on-Substrate) đã trở thành trung tâm để tích hợp CPU, GPU và bộ nhớ HBM, cho phép sức mạnh tính toán tăng trưởng theo cấp số nhân. Trong hệ thống tích hợp không đồng nhất phức tạp này, bộ chuyển đổi đóng vai trò quan trọng như xương sống cho các kết nối tốc độ cao và quản lý nhiệt.

Vai trò của SiC: So với silicon và thủy tinh, SiC được coi là vật liệu lý tưởng cho bộ chuyển đổi hiệu suất cao thế hệ tiếp theo nhờ tính dẫn nhiệt cực cao, hệ số giãn nở nhiệt phù hợp hơn với chip và đặc tính cách điện tuyệt vời. Bộ chuyển đổi SiC có thể tản nhiệt tập trung hiệu quả hơn từ nhiều lõi máy tính và đảm bảo tính toàn vẹn của việc truyền tín hiệu tốc độ cao.

Mối nguy hiểm của việc “đóng gói carbon”: Bên dưới các mối liên kết ở cấp độ nanomet, khiếm khuyết “đóng gói carbon” ở cấp độ micron giống như một “quả bom hẹn giờ”. Nó có thể làm biến dạng các trường nhiệt và ứng suất cục bộ, dẫn đến hiện tượng mỏi cơ nhiệt và nứt ở các lớp kim loại liên kết, gây ra độ trễ tín hiệu, nhiễu xuyên âm hoặc hỏng hóc hoàn toàn. Trong thẻ tăng tốc AI trị giá hàng trăm nghìn RMB, lỗi hệ thống do lỗi vật chất cơ bản là không thể chấp nhận được. Đảm bảo độ tinh khiết tuyệt đối và sự hoàn hảo về cấu trúc của bộ chuyển đổi SiC là nền tảng để duy trì độ tin cậy của toàn bộ hệ thống máy tính phức tạp.

Kết luận: Chuyển từ “chấp nhận được” sang “hoàn hảo và hoàn hảo”. Trước đây, cacbua silic chủ yếu được sử dụng trong các lĩnh vực công nghiệp và ô tô, nơi tồn tại một số khả năng chịu đựng khuyết tật. Tuy nhiên, khi nói đến thế giới thu nhỏ của kính AI và các hệ thống cực kỳ phức tạp, có giá trị cực cao như CoWoS của NVIDIA, khả năng chịu đựng các lỗi vật liệu đã giảm xuống bằng 0. Mọi khiếm khuyết về "đóng gói carbon" đều đe dọa trực tiếp đến giới hạn hiệu suất, độ tin cậy và thành công thương mại của sản phẩm cuối cùng. Do đó, việc khắc phục các khiếm khuyết về chất nền như “đóng gói carbon” không còn chỉ là vấn đề học thuật hay cải tiến quy trình mà là một cuộc chiến vật chất quan trọng hỗ trợ cuộc cách mạng trí tuệ nhân tạo, điện toán tiên tiến và điện tử tiêu dùng thế hệ tiếp theo.

Bao bì carbon đến từ đâu

Rost và cộng sự. đề xuất "mô hình nồng độ", cho thấy sự thay đổi tỷ lệ các chất trong pha khí là nguyên nhân chính dẫn đến sự bao bọc carbon. Li và cộng sự. phát hiện ra rằng quá trình grafit hóa hạt giống có thể tạo ra sự đóng gói carbon trước khi bắt đầu tăng trưởng. Do sự thoát ra của bầu không khí giàu silicon khỏi nồi nấu kim loại và sự tương tác tích cực giữa bầu khí quyển silicon với nồi nấu kim loại và các nguyên tố than chì khác, nên quá trình đồ họa hóa nguồn silicon cacbua là không thể tránh khỏi. Do đó, áp suất riêng phần Si tương đối thấp trong buồng tăng trưởng có thể là nguyên nhân chính gây ra hiện tượng đóng gói carbon. Tuy nhiên, Avrov và cộng sự. lập luận rằng việc đóng gói carbon không phải do thiếu hụt silicon. Do đó, sự ăn mòn mạnh của các nguyên tố than chì do dư thừa silicon có thể là nguyên nhân chính tạo ra các tạp chất cacbon. Bằng chứng thực nghiệm trực tiếp trong bài báo này cho thấy rằng các hạt cacbon mịn trên bề mặt nguồn có thể được đưa vào mặt phát triển của các tinh thể đơn cacbua silic, tạo thành các lớp bọc cacbon. Kết quả này chỉ ra rằng việc tạo ra các hạt carbon mịn trong buồng tăng trưởng là nguyên nhân chính gây ra hiện tượng đóng gói carbon. Sự xuất hiện của sự bao bọc cacbon trong các tinh thể đơn cacbua silic không phải do áp suất riêng phần thấp của Si trong buồng tăng trưởng, mà là do sự hình thành các hạt cacbon liên kết yếu do quá trình graphit hóa của nguồn cacbua silic và sự ăn mòn của các nguyên tố than chì.

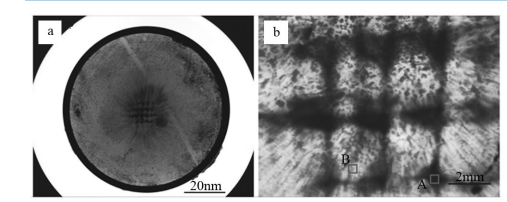

Sự phân bố của các tạp chất dường như gần giống với mô hình của các tấm than chì trên bề mặt nguồn. Các vùng không chứa tạp chất trong tấm wafer đơn tinh thể có dạng hình tròn, có đường kính khoảng 3mm, hoàn toàn tương ứng với đường kính của các lỗ tròn được đục lỗ. Điều này cho thấy rằng quá trình bao bọc carbon bắt nguồn từ khu vực nguyên liệu thô, nghĩa là quá trình than chì hóa nguyên liệu thô gây ra lỗi bao bọc carbon.

Sự phát triển của tinh thể cacbua silic thường cần 100-150 giờ. Khi quá trình tăng trưởng tiến triển, quá trình than chì hóa nguyên liệu thô trở nên nghiêm trọng hơn. Theo nhu cầu phát triển các tinh thể dày, việc giải quyết quá trình than chì hóa nguyên liệu thô trở thành một vấn đề then chốt.

Giải pháp bọc carbon

1.Lý thuyết thăng hoa của nguyên liệu thô trong PVT

• Tỷ lệ diện tích bề mặt trên thể tích: Trong các hệ thống hóa học, tốc độ tăng diện tích bề mặt của một chất chậm hơn nhiều so với tốc độ tăng thể tích của nó. Do đó, kích thước hạt càng lớn thì tỷ lệ diện tích bề mặt trên thể tích (diện tích bề mặt/thể tích) càng nhỏ.
• Sự bay hơi xảy ra trên bề mặt: Chỉ các nguyên tử hoặc phân tử nằm trên bề mặt hạt mới có cơ hội thoát vào pha khí. Do đó, tốc độ và tổng lượng bay hơi có liên quan trực tiếp đến diện tích bề mặt mà hạt tiếp xúc.
• Đặc tính bay hơi của các hạt lớn: Tỷ lệ diện tích bề mặt/thể tích nhỏ hơn. Ít phân tử/nguyên tử bề mặt hơn, nghĩa là có ít vị trí bề mặt có sẵn để bay hơi hơn. (Một hạt lớn so với nhiều hạt nhỏ) Tốc độ bay hơi chậm hơn: Ít phân tử/nguyên tử thoát ra khỏi bề mặt hạt hơn trong một đơn vị thời gian. Sự bay hơi đồng đều hơn (ít biến đổi về loài): Do bề mặt tương đối nhỏ nên sự khuếch tán của vật liệu bên trong lên bề mặt đòi hỏi một đường đi dài hơn và nhiều thời gian hơn. Sự bay hơi chủ yếu xảy ra ở lớp ngoài cùng.
• Nguyên liệu thô hạt nhỏ (Tỷ lệ diện tích bề mặt lớn và thể tích): "Không cháy" (Sự bay hơi/thăng hoa thay đổi đáng kể): Các hạt nhỏ gần như tiếp xúc hoàn toàn với nhiệt độ cao, gây ra hiện tượng "khí hóa" nhanh chóng: Chúng thăng hoa rất nhanh và trong giai đoạn đầu, chủ yếu giải phóng các thành phần dễ thăng hoa nhất (thường là khí giàu silicon). Chẳng bao lâu, bề mặt của các hạt nhỏ sẽ trở nên giàu carbon (vì carbon tương đối khó thăng hoa). Điều này dẫn đến sự khác biệt đáng kể trong thành phần của khí thăng hoa trước và sau - khí bắt đầu giàu silicon và sau đó trở nên giàu carbon.

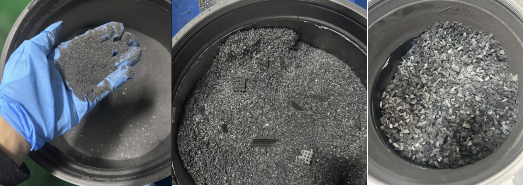

• Tăng trưởng hoàn thành với nguyên liệu thô 0,5mm
• Quá trình tăng trưởng hoàn tất với nguyên liệu thô theo phương pháp tự nhân giống 1-2mm

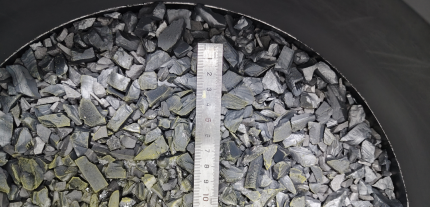

• Quá trình tăng trưởng hoàn tất với nguyên liệu thô CVD 4-10mm

Như đã thấy trong sơ đồ trên, việc tăng kích thước hạt nguyên liệu thô giúp ngăn chặn sự bay hơi ưu tiên của thành phần Si trong nguyên liệu thô, làm cho thành phần pha khí trong toàn bộ quá trình tăng trưởng ổn định hơn và giải quyết vấn đề đồ họa hóa của nguyên liệu thô. Vật liệu CVD hạt lớn, đặc biệt là nguyên liệu thô có kích thước lớn hơn 8 mm, được kỳ vọng sẽ giải quyết hoàn toàn vấn đề grafit hóa, từ đó loại bỏ khuyết tật đóng gói carbon trong chất nền.

Kết luận và triển vọng

Nguyên liệu thô SiC hạt lớn, độ tinh khiết cao, cân bằng hóa học được tổng hợp bằng phương pháp CVD, với tỷ lệ diện tích bề mặt trên thể tích thấp vốn có, cung cấp nguồn thăng hoa có độ ổn định cao và có thể kiểm soát được cho sự phát triển đơn tinh thể SiC bằng phương pháp PVT. Đây không chỉ là sự thay đổi về dạng nguyên liệu thô mà còn định hình lại một cách cơ bản và tối ưu hóa môi trường nhiệt động và động học của phương pháp PVT.

Những lợi thế ứng dụng được dịch trực tiếp sang:

• Chất lượng tinh thể đơn cao hơn: Thiết lập nền tảng vật liệu để sản xuất chất nền có độ khuyết tật thấp phù hợp với các thiết bị điện áp cao, công suất cao như MOSFET và IGBT.
• Kinh tế quy trình tốt hơn: Cải thiện độ ổn định của tốc độ tăng trưởng, sử dụng nguyên liệu thô và năng suất quy trình, giúp giảm giá chất nền SiC tốn kém và thúc đẩy việc áp dụng rộng rãi các ứng dụng hạ nguồn.
• Kích thước tinh thể lớn hơn: Điều kiện quy trình ổn định sẽ thuận lợi hơn cho quá trình công nghiệp hóa các tinh thể đơn SiC 8 inch và lớn hơn.
