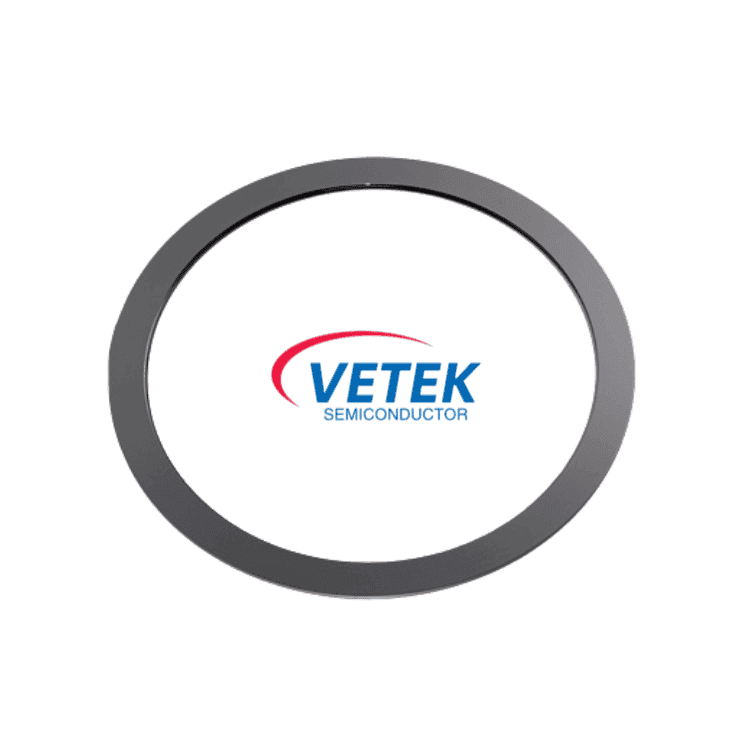

Vòng lấy nét SiC rắn

Được thiết kế để bao quanh vùng theo dõi wafer, Solid SiC Focus Ring đảm bảo phân phối plasma tuyến tính và cấu hình ăn mòn từ cạnh đến trung tâm chính xác. Các thành phần β-SiC cao cấp này được chế tạo bởi Vetek Semiconductor (Công ty TNHH Công nghệ Vật liệu Mới Wuyi Tianyao) bằng cách sử dụng công nghệ lắng đọng hơi hóa học (CVD) độc quyền. Bằng cách làm bay hơi các nguyên liệu thô thành một ma trận dày đặc, không có chất kết dính, Vetek loại bỏ các khoảng trống vi mô thường gặp ở các vật liệu cũ. So với tấm chắn thạch anh hoặc silicon tiêu chuẩn, các thành phần CVD SiC của chúng tôi có khả năng chống chịu khí halogen ăn mòn tốt hơn nhiều, bảo vệ tấm bán dẫn ở mức logic sâu dưới 7nm và quá trình sản xuất chip bộ nhớ dày đặc. Rất mong nhận được câu hỏi thêm của bạn.

1. Tính năng sản phẩm


● Độ tinh khiết (Đã xác minh GDMS): > 99,99995% (Lên đến 6N-7N) | Giữ cho buồng không có rủi ro dấu vết kim loại.

● Độ rắn chắc của kết cấu: ≥3,21  g/cm3 | Đạt mật độ lý thuyết; không để lại khoảng trống để thoát khí hoặc các hạt vi mô ẩn náu.

● Điều chỉnh nhiệt: 200 - 300W/m·K | Truyền nhiệt nhanh chóng để giữ nhiệt độ ở vành wafer đồng đều một cách hoàn hảo.

● Dải điện: 0,01 - 10 Ωcm | Điện trở suất thích ứng để ổn định vỏ plasma và tinh chỉnh kết nối RF. Độ cứng bề mặt: ≥2500 HV | Chống mài mòn trong chu kỳ khắc khô liên tục.

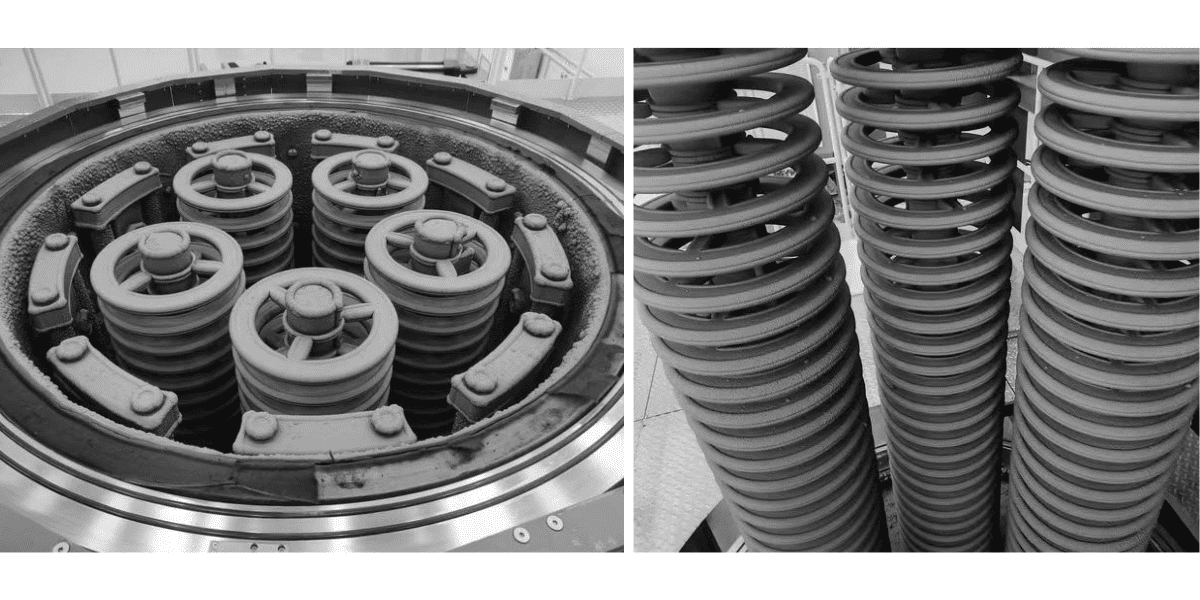

Solid SiC focus ring Manufacturing Processing



2. Ứng dụng


● Khắc plasma quy trình tiên tiến

● Quá trình lắng đọng màng mỏng (PECVD/ALD)

● Vòng khắc SiC rắn là vật liệu tiêu hao chính trong sản xuất chip tiên tiến, được sử dụng để đảm bảo tính đồng nhất của các quy trình cạnh wafer, cải thiện năng suất và kéo dài tuổi thọ linh kiện trong quy trình khắc và lắng đọng plasma.


3. Giải quyết các lỗ hổng Fab


● Vấn đề: Thời gian nhàn rỗi tốn kém do xói mòn bộ phận nhanh

Cách khắc phục:  Cấu trúc phát triển CVD của Vetek cho thấy tốc độ xói mòn chậm hơn từ 10 đến 20 lần so với thạch anh và chậm hơn từ 3 đến 5 lần so với silicon số lượng lớn. Fab có thời gian sản xuất dài hơn và ít lỗ thông hơi trong buồng khẩn cấp hơn.

● Vấn đề: Thu hẹp năng suất cạnh ("Hiệu ứng cạnh")

Cách khắc phục: Độ mòn chậm, có thể dự đoán được trên mặt vòng giúp vỏ plasma không bị nghiêng theo thời gian. Điều này duy trì các giới hạn Kích thước tới hạn (CD) chặt chẽ ngay tại chu vi của tấm bán dẫn.

● Vấn đề: Các khuyết tật do quá trình bong tróc phần thiêu kết

Cách khắc phục: Quá trình tổng hợp pha khí của chúng tôi không để lại chất kết dính hoặc chất độn kim loại ở ranh giới hạt. Nếu không có những điểm yếu này, vòng sẽ không bị bong tróc hoặc gây ra các khuyết tật che phủ vi mô trên bề mặt tấm bán dẫn.


4. Hỗ trợ kỹ thuật phù hợp


● Tích hợp công cụ thả vào: Được gia công tùy chỉnh để phù hợp với thông số khoảng cách nghiêm ngặt của các thương hiệu máy khắc toàn cầu như Lam, AMAT và TEL.

● Kết hợp điện trở suất: Chúng tôi điều chỉnh cấu hình điện của từng lô để phù hợp hoàn hảo với các thông số công thức cụ thể của bạn.

● Hoàn thiện nâng cao: Sử dụng Công nghệ làm phẳng cơ học hóa học (CMP) siêu sạch để làm phẳng các bề mặt thô ráp, giảm số lượng hạt trong quá trình gia công dụng cụ sớm.

● Yếu tố hình thức phức tạp: Chúng tôi có dung sai chặt chẽ (± 0,01mm) đối với các vòng cạnh phức tạp, nhiều bước và thiết lập vòng khóa liên động.

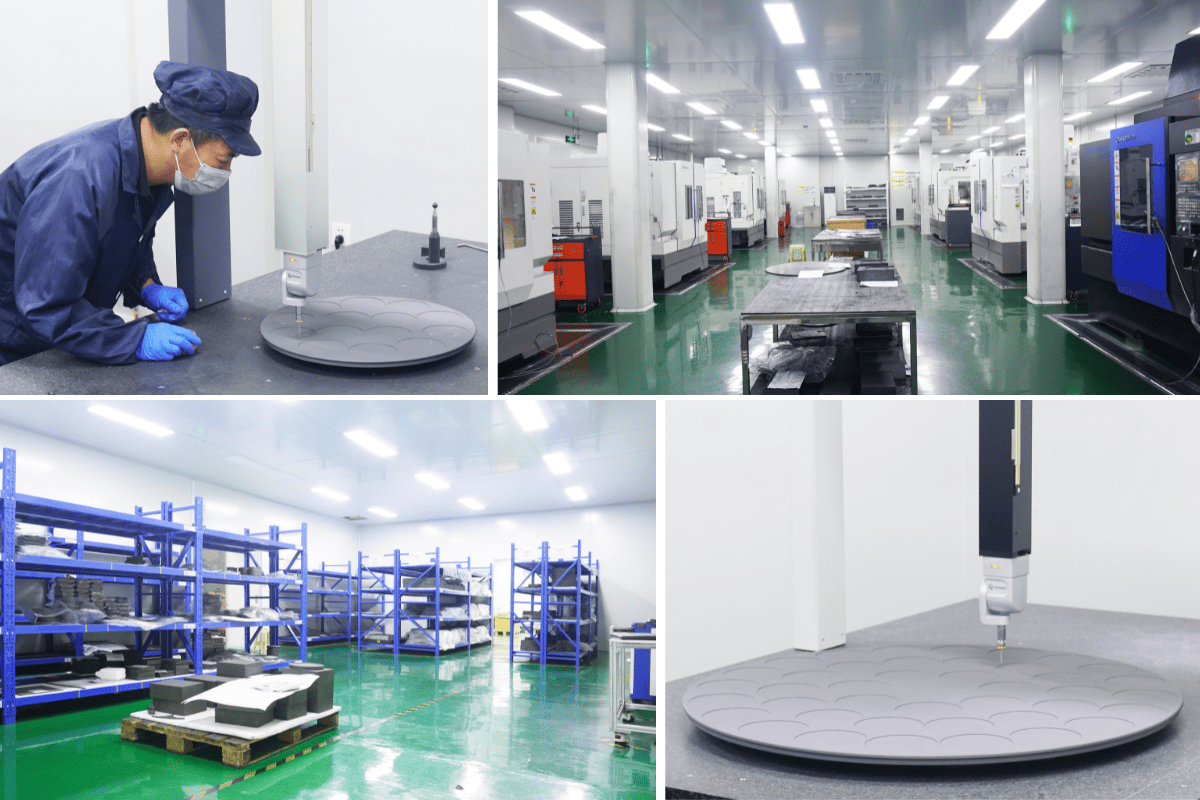

Kho bán dẫn Vetek:

Veteksemicon Warehouse
Thẻ nóng: Vòng lấy nét SiC rắn
