Gan trên máy thu EPI
  • Gan trên máy thu EPIGan trên máy thu EPI

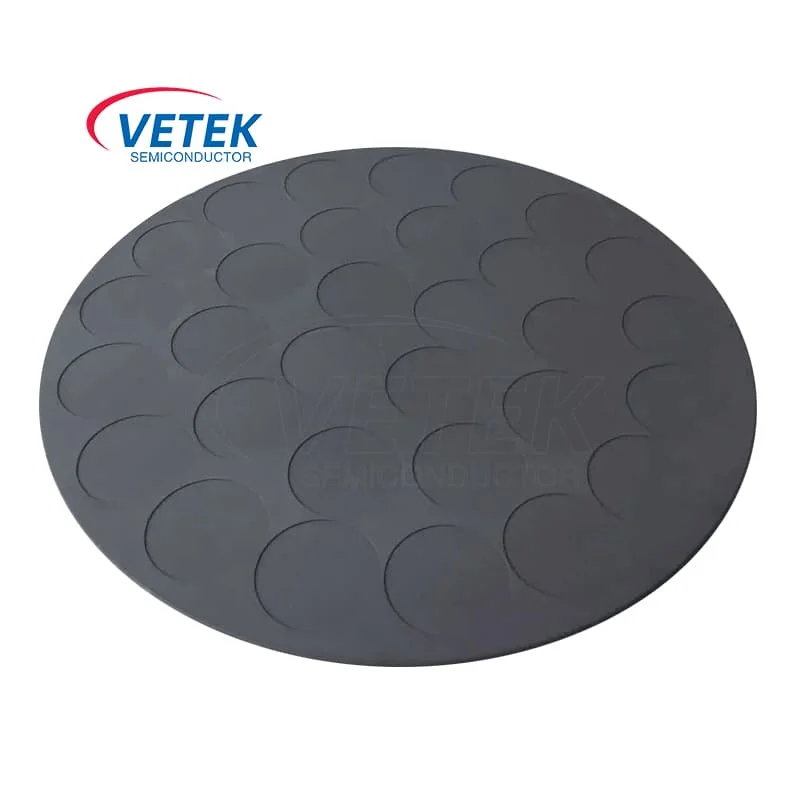

Gan trên máy thu EPI

GaN trên SIC EPI M cảm đóng vai trò quan trọng trong quá trình xử lý chất bán dẫn thông qua độ dẫn nhiệt tuyệt vời, khả năng xử lý nhiệt độ cao và độ ổn định hóa học, và đảm bảo hiệu quả cao và chất lượng vật liệu của quá trình tăng trưởng epiticular. Vetek S bán dẫn là nhà sản xuất chuyên nghiệp của Trung Quốc về GaN trên SIC EPI M cảm, chúng tôi chân thành mong chờ sự tư vấn thêm của bạn.

Như một chuyên giaNhà sản xuất bán dẫnở Trung Quốc,Nó bán dẫn Gan trên máy thu EPIlà một thành phần chính trong quá trình chuẩn bị củaGan trên sicthiết bịvà hiệu suất của nó ảnh hưởng trực tiếp đến chất lượng của lớp epiticular. Với việc áp dụng rộng rãi GaN trên các thiết bị SIC trong Điện tử điện, các thiết bị RF và các trường khác, các yêu cầu đối vớiDo đó, máy thu EPIsẽ ngày càng cao hơn. Chúng tôi tập trung vào việc cung cấp các giải pháp sản phẩm và công nghệ cuối cùng cho ngành công nghiệp bán dẫn và hoan nghênh sự tư vấn của bạn.


Nói chung, vai trò của GaN đối với SIC EPI M cảm trong quá trình xử lý chất bán dẫn như sau:

Illustration of epitaxial structures of GaN on SiC


● Khả năng xử lý nhiệt độ cao: GaN trên SIC EPI M cảm (GaN dựa trên đĩa tăng trưởng epiticular cacbua silicon) chủ yếu được sử dụng trong quá trình tăng trưởng epiticular của gallium nitride (GAN), đặc biệt là trong môi trường nhiệt độ cao. Đĩa tăng trưởng epiticular này có thể chịu được nhiệt độ xử lý cực cao, thường là từ 1000 ° C đến 1500 ° C, làm cho nó phù hợp với sự tăng trưởng epiticular của vật liệu GaN và chế biến chất nền silicon cacbua (SIC).


● Độ dẫn nhiệt tuyệt vời: SiC EPI nhạy cảm cần có độ dẫn nhiệt tốt để truyền đồng đều được tạo ra bởi nguồn sưởi ấm cho chất nền SIC để đảm bảo tính đồng nhất nhiệt độ trong quá trình tăng trưởng. Carbide silicon có độ dẫn nhiệt cực cao (khoảng 120-150 W/mk) và GaN trên bộ nhạy cảm sic epitax có thể dẫn nhiệt hiệu quả hơn so với các vật liệu truyền thống như silicon. Tính năng này rất quan trọng trong quá trình tăng trưởng epiticular gallium nitride vì nó giúp duy trì tính đồng nhất nhiệt độ của chất nền, do đó cải thiện chất lượng và tính nhất quán của bộ phim.


● Ngăn ngừa ô nhiễm: Các vật liệu và quá trình xử lý bề mặt của GaN đối với SIC EPI M cảm phải có khả năng ngăn ngừa ô nhiễm môi trường tăng trưởng và tránh đưa tạp chất vào lớp epiticular.


Là một nhà sản xuất chuyên nghiệp củaGan trên máy thu EPI, Than chì xốpTấm phủ TACTại Trung Quốc, bộ bán dẫn Vetek luôn khăng khăng cung cấp dịch vụ sản phẩm tùy chỉnh và cam kết cung cấp cho ngành công nghệ hàng đầu và các giải pháp sản phẩm. Chúng tôi chân thành mong chờ sự tư vấn và hợp tác của bạn.


CVD SIC Lớp phủ cấu trúc tinh thể

CVD SIC COATING FILM CRYSTAL STRUCTURE


Tính chất vật lý cơ bản của lớp phủ CVD sic


Tính chất vật lý cơ bản của lớp phủ CVD sic
Tài sản phủ
Giá trị điển hình
Cấu trúc tinh thể
FCC polycrystalline pha, chủ yếu (111) định hướng
Mật độ lớp phủ CVD SIC
3,21 g/cm³
Độ cứng
Độ cứng 2500 Vickers (tải 500g)
Kích thước hạt
2 ~ 10 mm
Độ tinh khiết hóa học
99,9995%
Công suất nhiệt
640 J · kg-1· K-1
Nhiệt độ thăng hoa
2700
Sức mạnh uốn
415 MPa RT 4 điểm
Mô đun của Young
430 GPA 4pt uốn cong, 1300 ℃
Độ dẫn nhiệt
300W · m-1· K-1
Mở rộng nhiệt (CTE)
4,5 × 10-6K-1

Nó bán dẫn GaN trên các cửa hàng sản xuất SIC EPI Sufforor

GaN on SiC epi susceptor production shops


Thẻ nóng: Gan trên máy thu EPI
