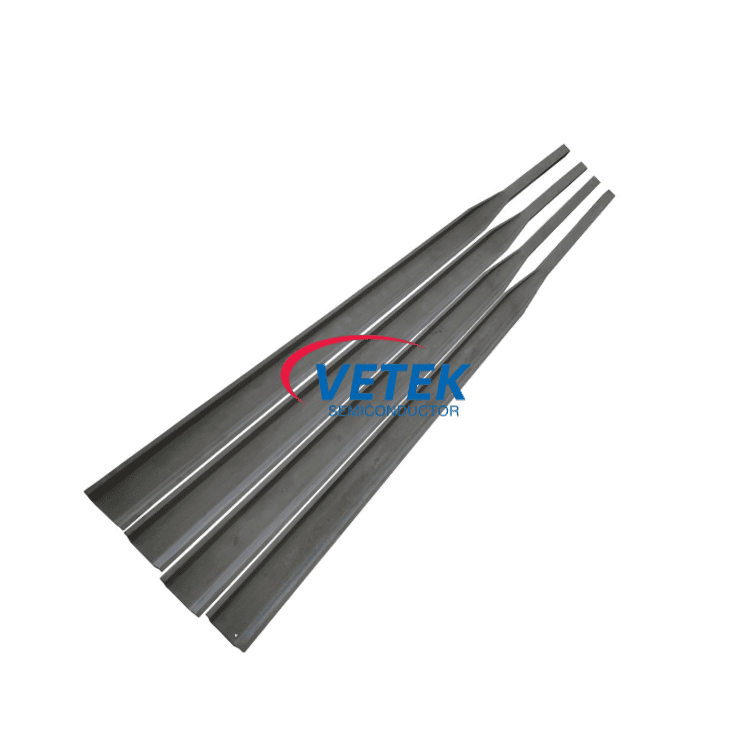

Mái chèo đúc hẫng silicon cacbua để xử lý wafer
  • Mái chèo đúc hẫng silicon cacbua để xử lý waferMái chèo đúc hẫng silicon cacbua để xử lý wafer

Mái chèo đúc hẫng silicon cacbua để xử lý wafer

Mái chèo đúc hẫng bằng silicon cacbua của Veteksemiaon được thiết kế để xử lý tấm bán dẫn tiên tiến trong sản xuất chất bán dẫn. Được làm bằng SiC có độ tinh khiết cao, nó mang lại độ ổn định nhiệt vượt trội, độ bền cơ học vượt trội và khả năng chống chịu tuyệt vời với nhiệt độ cao và môi trường ăn mòn. Những tính năng này đảm bảo xử lý tấm wafer chính xác, kéo dài tuổi thọ và hiệu suất đáng tin cậy trong các quy trình như MOCVD, epit Wax và khuếch tán. Chào mừng bạn đến tham khảo ý kiến.

Thông tin chung về sản phẩm

Nơi xuất xứ:
Trung Quốc
Tên thương hiệu:
Đối thủ của tôi
Số mô hình:
Mái Chèo SiC-01
Chứng nhận:
ISO9001


Điều kiện kinh doanh sản phẩm

Số lượng đặt hàng tối thiểu:
Có thể thương lượng
Giá:
Liên hệ để báo giá tùy chỉnh
Chi tiết đóng gói:
Gói xuất khẩu tiêu chuẩn
Thời gian giao hàng:
Thời gian giao hàng: 30-45 ngày sau khi xác nhận đơn hàng
Điều khoản thanh toán:
T/T
Khả năng cung cấp:
500 đơn vị/tháng


Ứng dụng: Mái chèo Veteksemian SiC là thành phần chính trong sản xuất chất bán dẫn tiên tiến, được thiết kế cho các quy trình cốt lõi như epitaxy thiết bị điện SiC, ủ nhiệt độ cao và oxy hóa cổng cho chip dựa trên silicon.


Các dịch vụ có thể được cung cấp: phân tích kịch bản ứng dụng của khách hàng, vật liệu phù hợp, giải quyết vấn đề kỹ thuật.


Hồ sơ công ty:Veteksemiaon có 2 phòng thí nghiệm, đội ngũ chuyên gia 20 năm kinh nghiệm về vật liệu, có năng lực R&D và sản xuất, thử nghiệm, xác minh.


Cánh khuấy Veteksemian SiC là thành phần chịu tải lõi được thiết kế đặc biệt cho các quy trình nhiệt độ cao trong sản xuất chip bán dẫn và silicon cacbua. Được sản xuất chính xác từ cacbua silic mật độ cao, độ tinh khiết cao, cánh khuấy của chúng tôi thể hiện độ ổn định nhiệt vượt trội và mức độ nhiễm kim loại cực thấp trong môi trường khắc nghiệt vượt quá 1200°C. Chúng đảm bảo hiệu quả việc vận chuyển wafer trơn tru và sạch sẽ trong các quá trình quan trọng như khuếch tán và oxy hóa, đóng vai trò là nền tảng đáng tin cậy để cải thiện năng suất quy trình và hiệu suất thiết bị.


Thông số kỹ thuật

Dự án
tham số
Vật liệu chính
SiC / CVD SiC liên kết phản ứng có độ tinh khiết cao
Nhiệt độ hoạt động tối đa
1600°C (trong môi trường trơ ​​hoặc oxy hóa)
Hàm lượng tạp chất kim loại
< 50 ppm (cấp độ tinh khiết thấp hơn có sẵn theo yêu cầu)
Tỉ trọng
≥ 3,02 g/cm³
Độ bền uốn
≥ 350 MPa
Hệ số giãn nở nhiệt
4,5×10-6/K (20-1000°C)
Xử lý bề mặt
Mài có độ chính xác cao, bề mặt hoàn thiện có thể đạt Ra 0,4μm trở xuống


Ưu điểm cốt lõi của mái chèo Veteksemi SiC


 ● Độ tinh khiết tối đa, bảo vệ năng suất chip

Chúng tôi sử dụng các quy trình tiên tiến để sản xuất nguyên liệu thô cacbua silic, đảm bảo lượng tạp chất kim loại ở mức tối thiểu. Mái chèo Veteksemi SiC ngăn chặn hiệu quả sự kết tủa tạp chất trong môi trường nhiệt độ cao trong thời gian dài, ngăn ngừa ô nhiễm các tấm bán dẫn nhạy cảm và đảm bảo sản xuất năng suất cao từ nguồn.


● Khả năng chịu nhiệt tuyệt vời để đáp ứng những thách thức khắc nghiệt

Bản thân cacbua silic có đặc tính chịu nhiệt độ cao vượt trội hơn hầu hết các vật liệu gốm. Mái chèo của chúng tôi có thể dễ dàng xử lý nhiệt độ xử lý lên tới 1600°C, có hệ số giãn nở nhiệt cực thấp và có khả năng chống sốc nhiệt đặc biệt trong các chu kỳ làm nóng và làm mát nhanh lặp đi lặp lại, giảm thiểu nguy cơ biến dạng, nứt và kéo dài tuổi thọ sử dụng.


● Độ bền cơ học vượt trội để đảm bảo truyền động ổn định

Với độ cứng và độ cứng cực cao, nó duy trì sự ổn định hình thái tuyệt vời ngay cả khi được nạp đầy các tấm bán dẫn. Điều này đảm bảo sự căn chỉnh chính xác của các tấm bán dẫn trong quá trình vận chuyển tự động, cho phép chúng vào và ra khỏi lò một cách trơn tru, giảm nguy cơ vỡ do rung hoặc lệch.


● Khả năng chống ăn mòn tuyệt vời, kéo dài tuổi thọ

Mái chèo VetekSemian SiC thể hiện tính trơ hóa học mạnh mẽ khi có môi trường ăn mòn như oxy và hydro thường thấy trong các quá trình oxy hóa và khuếch tán, với tốc độ xói mòn bề mặt cực thấp. Điều này đảm bảo kích thước và hiệu suất ổn định khi sử dụng lâu dài, giảm đáng kể tổng chi phí sở hữu của bạn.


Các lĩnh vực ứng dụng chính

Hướng ứng dụng
Kịch bản điển hình
Sản xuất thiết bị điện cacbua silic
SiC epitaxy, cấy ion nhiệt độ cao và ủ
Chất bán dẫn thế hệ thứ ba
Tiền xử lý MOCVD và ủ GaN-on-Si và các vật liệu khác
Thiết bị rời rạc
Quá trình khuếch tán nhiệt độ cao cho IGBT, MOSFET, v.v.

Chứng thực xác minh chuỗi sinh thái

Quá trình xác minh chuỗi sinh thái của mái chèo Veteksemicon SiC bao gồm nguyên liệu thô cho đến sản xuất, đã đạt chứng nhận tiêu chuẩn quốc tế và có một số công nghệ được cấp bằng sáng chế để đảm bảo độ tin cậy và tính bền vững của nó trong lĩnh vực bán dẫn và năng lượng mới.


Để biết thông số kỹ thuật chi tiết, sách trắng hoặc sắp xếp thử nghiệm mẫu, vui lòng liên hệ với Nhóm hỗ trợ kỹ thuật của chúng tôi để khám phá cách Veteksemian có thể nâng cao hiệu quả quy trình của bạn.

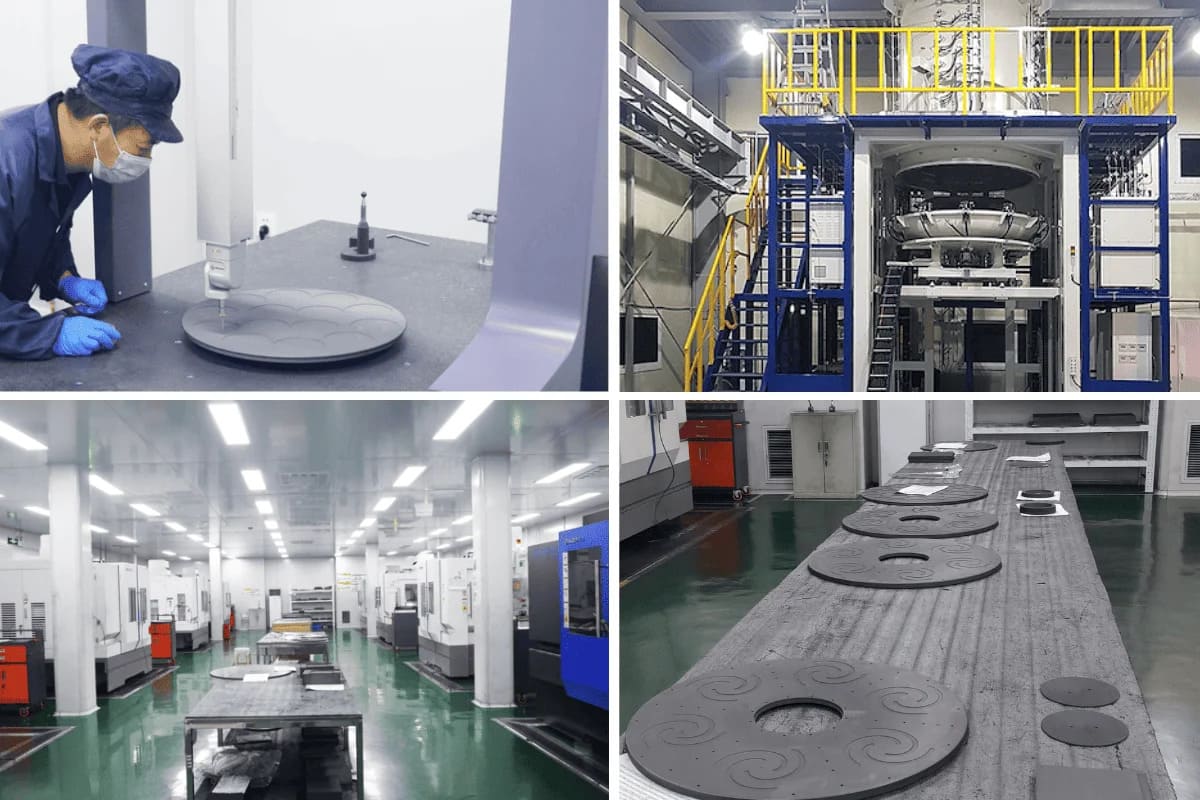

Veteksemicon-products-warehouse

Thẻ nóng: Mái chèo đúc hẫng silicon cacbua để xử lý wafer
