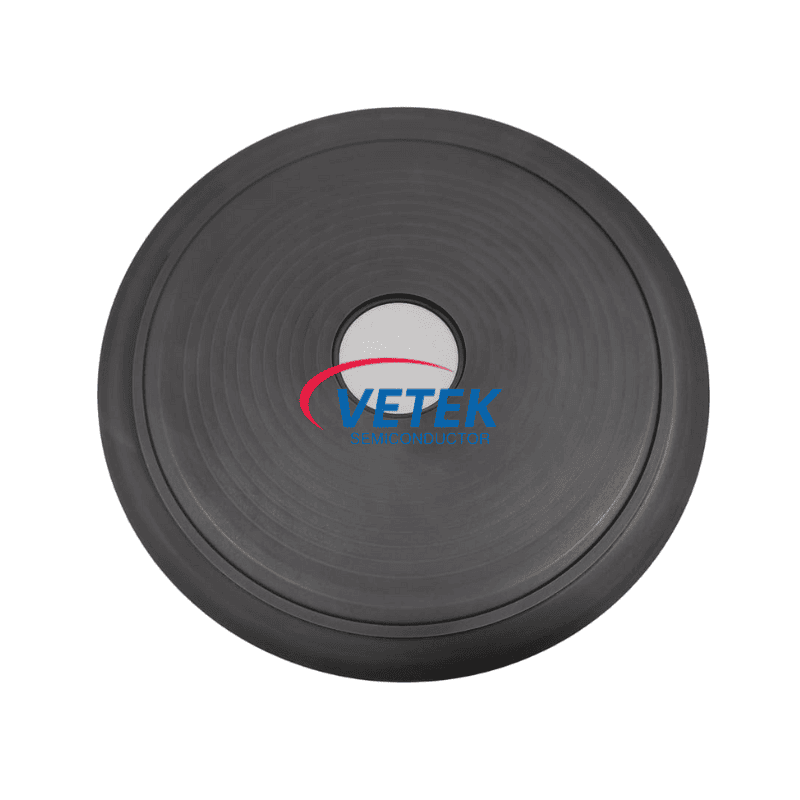

Người giữ wafer lớp phủ silicon cacbua

Giá đỡ wafer của silicon cacbua (SiC) là một thành phần thiết yếu trong sản xuất chất bán dẫn, được thiết kế đặc biệt cho các quá trình cực kỳ sạch sẽ, nhiệt độ cao như MOCVD (lắng đọng hơi hóa học hữu cơ kim loại), LPCVD, PECVD và ủ nhiệt. Bằng cách tích hợp một dày đặc và đồng nhấtCVD SIC Lớp phủTrên một chất nền than chì hoặc gốm mạnh mẽ, chất mang wafer này đảm bảo cả sự ổn định cơ học và trơ hóa hóa học trong môi trường khắc nghiệt.

. Chức năng cốt lõi trong xử lý chất bán dẫn

Trong chế tạo chất bán dẫn, những người giữ wafer đóng vai trò then chốt trong việc đảm bảo các tấm wafer được hỗ trợ an toàn, được làm nóng đồng đều và được bảo vệ trong quá trình lắng đọng hoặc xử lý nhiệt. Lớp phủ SIC cung cấp một rào cản trơ giữa chất nền cơ sở và môi trường quá trình, giảm thiểu hiệu quả ô nhiễm hạt và vượt trội, rất quan trọng để đạt được độ tin cậy và năng suất thiết bị cao.

Các ứng dụng chính bao gồm:

● Tăng trưởng epiticular (SIC, GaN, GaAs Lớp)

● Quá trình oxy hóa và khuếch tán nhiệt

● ủ nhiệt độ cao (> 1200 ° C)

● Chuyển và hỗ trợ wafer trong quá trình chân không và plasma

. Đặc điểm thể chất vượt trội

Các thông số này chứng minh khả năng của người giữ wafer để duy trì sự ổn định hiệu suất ngay cả trong các chu kỳ quy trình nghiêm ngặt, làm cho nó trở nên lý tưởng cho việc sản xuất thiết bị thế hệ tiếp theo.

. Quy trình xử lý quy trình làm việc-Kịch bản ứng dụng từng bước

Hãy để lấyEpitaxy MOCVDnhư một kịch bản quy trình điển hình để minh họa việc sử dụng:

1. Vị trí wafer: Silicon, GaN hoặc sic wafer được đặt nhẹ nhàng vào bộ phim wafer được phủ sic.

2. Hệ thống sưởi ấm buồng: Buồng được làm nóng nhanh đến nhiệt độ cao (~ 1000 nhiệt1600 ° C). Lớp phủ SIC đảm bảo dẫn nhiệt hiệu quả và ổn định bề mặt.

3. Giới thiệu tiền thân: Tiền chất hữu cơ kim loại chảy vào buồng. Lớp phủ SIC chống lại các cuộc tấn công hóa học và ngăn chặn sự vượt qua từ chất nền.

4. Tăng trưởng lớp epiticular: Các lớp thống nhất được lắng đọng mà không bị ô nhiễm hoặc disto nhiệtRtion, nhờ độ phẳng tuyệt vời và trơ hóa hóa học của người giữ.

5. Làm mát và khai thác: Sau khi xử lý, giá đỡ cho phép chuyển đổi nhiệt an toàn và thu hồi wafer mà không cần đổ hạt.

Bằng cách duy trì độ ổn định kích thước, độ tinh khiết hóa học và cường độ cơ học, bộ cảm ứng wafer của lớp phủ SIC giúp cải thiện đáng kể năng suất quá trình và giảm thời gian ngừng hoạt động của công cụ.

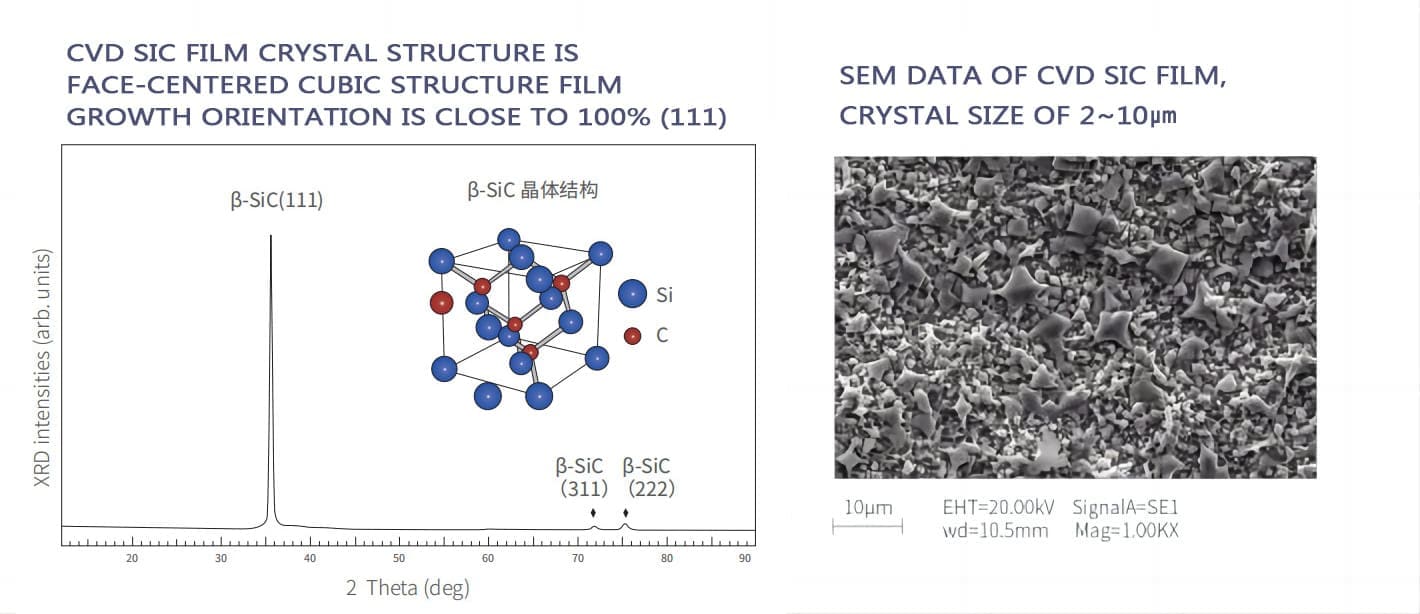

CVD SIC Film Crystal Cấu trúc:

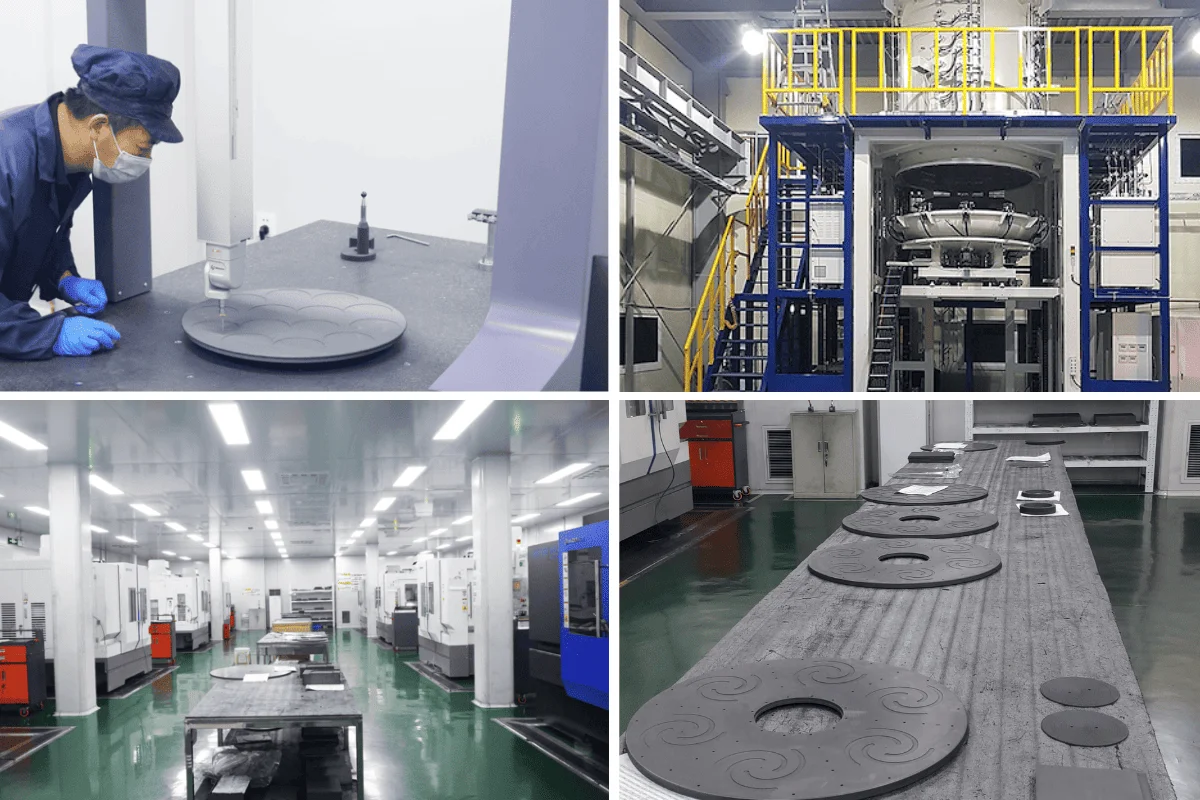

Kho sản phẩm Veteksemon:
