Kết luận cốt lõi:Việc chọn đúng loại CVD SiC, lớp phủ TaC hoặc Solid SiC sẽ trực tiếp xác định mức độ hạt và tuổi thọ thành phần trên dây chuyền epit Wax/ăn mòn. Bài viết này cung cấp các ranh giới lựa chọn rõ ràng theo nhiệt độ, không khí và quy trình, phù hợp với các giải pháp thay thế thiết bị chính và các chỉ số chính để giúp bạn đưa ra quyết định nhanh chóng và giảm thiểu rủi ro.

Trong quy trình GaN MOCVD, chất nhạy cảm được phủ SiC dựa trên than chì thường có thể hoạt động ổn định trong hàng trăm giờ ở 1100°C trong môi trường NH₃/H₂; tuy nhiên, do trường nhiệt không đồng nhất, chênh lệch tuổi thọ lớp phủ giữa vùng rìa và vùng trung tâm có thể vượt quá 50%. Trong quá trình phát triển tinh thể SiC PVT, khi nhiệt độ vượt quá 1600°C, lớp phủ SiC bắt đầu thăng hoa và phân hủy, đòi hỏi phải chuyển sang lớp phủ TaC hoặc dung dịch SiC rắn. Hậu quả của việc chọn sai vật liệu thành phần - tốt nhất là thay thế vật tư tiêu hao sau mỗi 2–3 tháng; tệ nhất là phế liệu của toàn bộ lò sản xuất tấm bán dẫn do ô nhiễm hạt. Bài viết này được viết bởi nhóm kỹ thuật VeTek Semiconductor (dưới sự hướng dẫn của Tiến sĩ Xiao), nhằm thiết lập một khung quyết định có hệ thống về “mô hình thiết bị → điều kiện quy trình → lựa chọn thành phần → kỳ vọng trọn đời” cho các kỹ sư epit Wax/khắc/PVT, giúp bạn nhanh chóng đối sánh vật liệu, hạt kiểm soát và đánh giá nhà cung cấp.

1. Làm thế nào để chọn lớp phủ SiC, lớp phủ TaC hoặc SiC rắn dựa trên điều kiện quy trình?

Kết luận cốt lõi:Quyết định theo ba khía cạnh “nhiệt độ → không khí → loại quy trình”: ưu tiên lớp phủ CVD SiC ở 1600°C; chọn TaC cho >2000°C hoặc môi trường có tính ăn mòn mạnh; ưu tiên Solid SiC cho các tình huống ăn mòn và độ sạch cực cao.

Khi lựa chọn dây chuyền sản xuất thực tế, các kỹ sư thường hỏi: “Đối với thiết bị Aixtron/Veeco của tôi, chạy epit Wax GaN hoặc SiC, ở nhiệt độ nào và trong môi trường khí quyển nào, tôi nên sử dụng lớp phủ nào?” Câu trả lời không phức tạp nhưng ba chiều cần phải được liên kết với nhau.

Cửa sổ nhiệt độ là ngưỡng đầu tiên

Lớp phủ CVD SiC vẫn có thể duy trì tính toàn vẹn cấu trúc ở nhiệt độ dưới khoảng 2000–2100°C. Ngoài phạm vi này, xảy ra sự bay hơi không đồng đều (sự bay hơi silicon ưu tiên), dẫn đến làm nhám bề mặt và tăng số lượng hạt. Lớp phủ TaC có điểm nóng chảy cao tới 3880°C và có thể duy trì áp suất hơi cực thấp ngay cả trong môi trường phát triển tinh thể PVT trên 2400°C. Solid SiC không có vấn đề về bề mặt tiếp xúc giữa lớp phủ và chất nền và phù hợp để khắc các bộ phận trong buồng chịu sốc nhiệt lặp đi lặp lại.

Khí quyển và độ ăn mòn quyết định độ ổn định hóa học của lớp phủ

Trong môi trường chứa khí NH₃, H₂ hoặc clo, lớp phủ SiC hoạt động tốt, nhưng tốc độ ăn mòn của SiC bởi hydro nhiệt độ cao cao hơn đáng kể so với TaC. Dữ liệu thực nghiệm cho thấy tốc độ ăn mòn của TaC trong amoniac nhiệt độ cao là khoảng 1/6 so với SiC và trong hydro thậm chí có thể thấp tới 1/10. Do đó, các điều kiện tiêu chuẩn cho SiC epit Wax hoặc GaN MOCVD chủ yếu sử dụng lớp phủ SiC, trong khi các kịch bản có mức độ ăn mòn cao hoặc nhiệt độ cực cao phải chuyển sang TaC.

Loại quy trình và chức năng thành phần phù hợp

• GaN MOCVD/Si epit Wax: Ưu tiên than chì có độ tinh khiết cao + chất nhạy được phủ CVD SiC, vòng gia nhiệt trước

• Tăng trưởng tinh thể SiC PVT: Khuyến nghị nên phủ TaC cho các thành phần vùng nóng than chì

• Khắc plasma (Vòng lấy nét, v.v.): Có thể sử dụng than chì rắn SiC hoặc phủ SiC, tùy thuộc vào yêu cầu hạt và chi phí

• Các bộ phận quan trọng của buồng cực kỳ nhạy cảm với các hạt: Ưu tiên SiC rắn không có bề mặt phủ

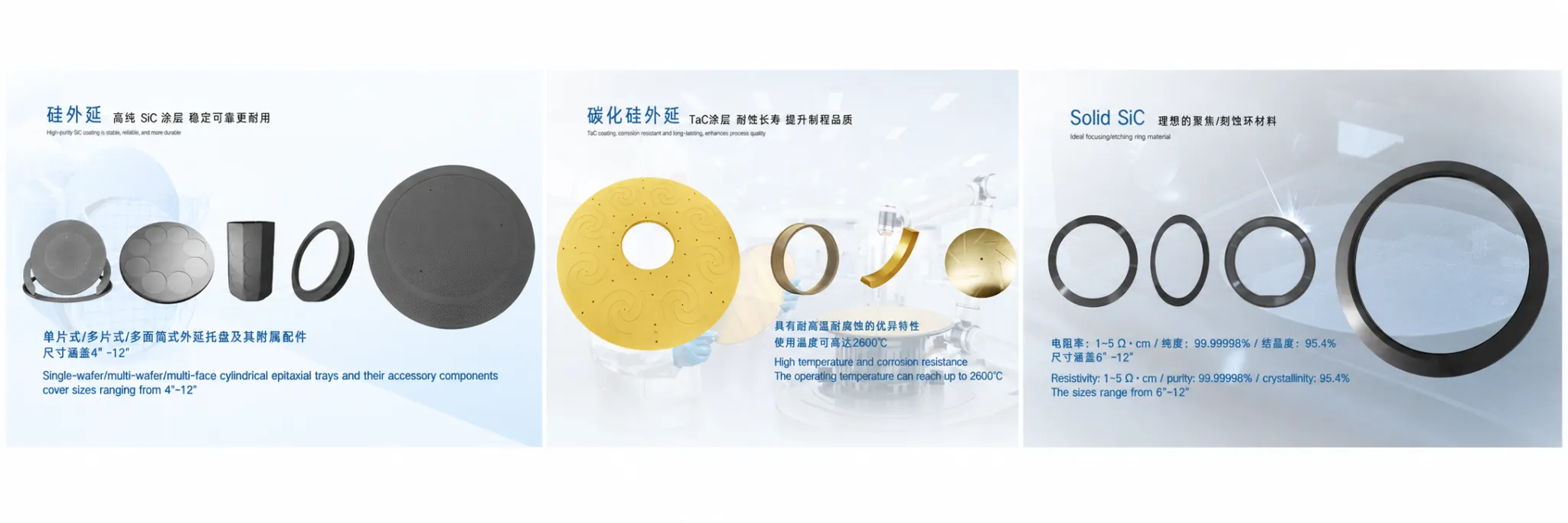

Hình 1 – Trưng bày sản phẩm chính của VeTek

2. Giải pháp thay thế tùy chỉnh và tương thích với chất nhạy cảm Aixtron/Veeco Graphite

Kết luận cốt lõi:VeTek hỗ trợ tùy chỉnh 1:1 dựa trên bản vẽ của khách hàng hoặc phụ tùng gốc, bao gồm các nền tảng chính như Aixtron G10, Veeco K465i, ASM Epsilon, v.v. Các sản phẩm tiêu chuẩn có thể được vận chuyển nhanh chóng; các bộ phận tùy chỉnh thường mất 3–6 tuần.

Điều mà nhiều kỹ sư lo lắng nhất không phải là “liệu ​​nó có thể được tạo ra hay không” mà là “liệu ​​nó có thể ổn định như các bộ phận nguyên bản hay không, với thời gian sản xuất có thể kiểm soát được và có sẵn các báo cáo kiểm tra đầy đủ hay không”. Một trong những khả năng cốt lõi của VeTek là tùy chỉnh hoàn toàn theo bản vẽ trong khi vẫn tương thích với các thương hiệu thiết bị lớn.

Khả năng tương thích của thiết bị chính Tham khảo nhanh

Bảng dưới đây có thể được sử dụng trực tiếp để đánh giá kỹ thuật nội bộ hoặc đánh giá đấu thầu:

Trong các dự án thực tế, chúng tôi thường nhận được phụ tùng gốc hoặc bản vẽ CMM từ khách hàng. Đội ngũ kỹ thuật, sau khi xác nhận sự phù hợp của trường nhiệt và dung sai kích thước, sẽ đưa ra các khuyến nghị về độ tinh khiết của chất nền, độ dày lớp phủ và độ nhám bề mặt, đồng thời cung cấp mẫu để khách hàng xác minh trên công cụ.

3. Các số liệu chính về độ đồng đều của lớp phủ CVD SiC và kiểm soát hạt

Kết luận cốt lõi:Độ đồng đều được kiểm soát trong phạm vi ±5%, mật độ gần với giá trị lý thuyết và độ nhám bề mặt có thể kiểm soát được là cốt lõi để ngăn chặn hiện tượng rơi bột và nhiễm bẩn hạt. Mục tiêu độ tinh khiết là dưới 5 ppm, với các tạp chất kim loại quan trọng được theo dõi bởi GDMS/ICP-OES.

Các vấn đề về hạt gần như là cơn ác mộng của mọi kỹ sư epitaxy. Khi lớp phủ có các đốm mỏng, lỗ chân lông hoặc vết nứt nhỏ cục bộ, bột sẽ bong ra dưới chu kỳ nhiệt lặp đi lặp lại và sự tấn công của khí ăn mòn, trực tiếp làm tăng mật độ khuyết tật của tấm bán dẫn.

Độ dày và tính đồng nhất

Độ dày lớp phủ CVD SiC điển hình là 100–200 μm. Thông qua tham số quy trình và kiểm soát trường dòng chảy, VeTek ổn định độ đồng đều độ dày trong phạm vi ±5%. Sau hơn 1000 chu kỳ sốc nhiệt (nhiệt độ phòng ↔ 1100°C), lớp phủ không còn sự phân tách và có thể đáp ứng yêu cầu nghiêm ngặt của GaN MOCVD về khuyết tật hạt ≤0,1/cm².

Độ tinh khiết và kiểm tra

Độ tinh khiết tổng thể của lớp phủ và các thành phần có thể thấp hơn 5 ppm, với một số sản phẩm đạt tới 99,99995%. Chúng tôi sử dụng ICP-OES và GDMS để phân tích vết kim loại nhằm đảm bảo các tạp chất quan trọng như Fe và Ni vẫn ở mức có thể kiểm soát được, tránh nhiễu với nồng độ chất mang hoặc pha tạp lớp epitaxy.

Mật độ và tình trạng bề mặt

Lớp đa tinh thể β-SiC được hình thành từ quá trình CVD có mật độ gần với giá trị lý thuyết (khoảng 3,21 g/cm³) với độ xốp cực thấp. Độ nhám bề mặt (Ra) có thể được điều chỉnh theo yêu cầu quy trình của khách hàng, đảm bảo đủ liên kết cơ học đồng thời tránh trở thành nguồn tạo hạt.

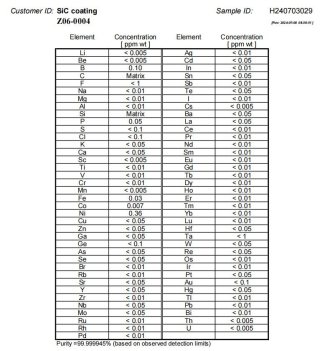

Hình 2 - Báo cáo kiểm tra GDMS cho lớp phủ CVD SiC

4. Nghiên cứu điển hình: Giải quyết hiện tượng ố vàng ở cạnh để cải thiện hiệu suất lớp phủ từ 50% lên 90%

Kết luận cốt lõi:Bằng cách kiểm soát chính xác tốc độ lắng đọng ban đầu và trường dòng chảy để loại bỏ ứng suất vi mô, VeTek đã cải thiện hiệu suất phủ của chất nhạy cảm than chì MOCVD của khách hàng từ khoảng 50% lên 90% và kéo dài đáng kể tuổi thọ sử dụng.

Đây là câu chuyện có thật xảy ra trên dây chuyền sản xuất. Khách hàng cho biết cạnh bị ố vàng và có xu hướng bong tróc trên một số chất nhạy cảm với than chì, khiến hiệu suất lớp phủ tổng thể của lô dao động quanh mức 50% trong một thời gian dài, kèm theo chi phí bảo trì dây chuyền cao và rủi ro về tấm bán dẫn.

Sau khi nhóm kỹ thuật do Tiến sĩ Xiao dẫn đầu can thiệp, hai hướng được tập trung vào: thứ nhất, tốc độ lắng ở giai đoạn ban đầu quá nhanh, gây tích tụ ứng suất bên trong lớp phủ; thứ hai, sự khác biệt về trường dòng chảy giữa vùng rìa và vùng trung tâm dẫn đến độ dày quá mức hoặc dưới độ dày cục bộ. Bằng cách tối ưu hóa tỷ lệ MTS/H₂, đặc tính nhiệt độ lắng đọng và thiết kế trường dòng cố định, ứng suất vi mô đã được giải phóng một cách hiệu quả. Cuối cùng, hiệu suất lớp phủ của lô đó và quá trình sản xuất tiếp theo đã ổn định trên 90%, chu kỳ thay thế của khách hàng rõ ràng đã được kéo dài và các khiếu nại về hạt giảm đáng kể.

Trường hợp này chứng tỏ: “có khả năng phủ” chỉ là điểm khởi đầu; “Lớp phủ ổn định, bền lâu và kiểm soát các hạt” là giá trị thực sự mà các kỹ sư quan tâm. Dữ liệu có tiếng nói lớn hơn bất kỳ chương trình khuyến mãi nào.

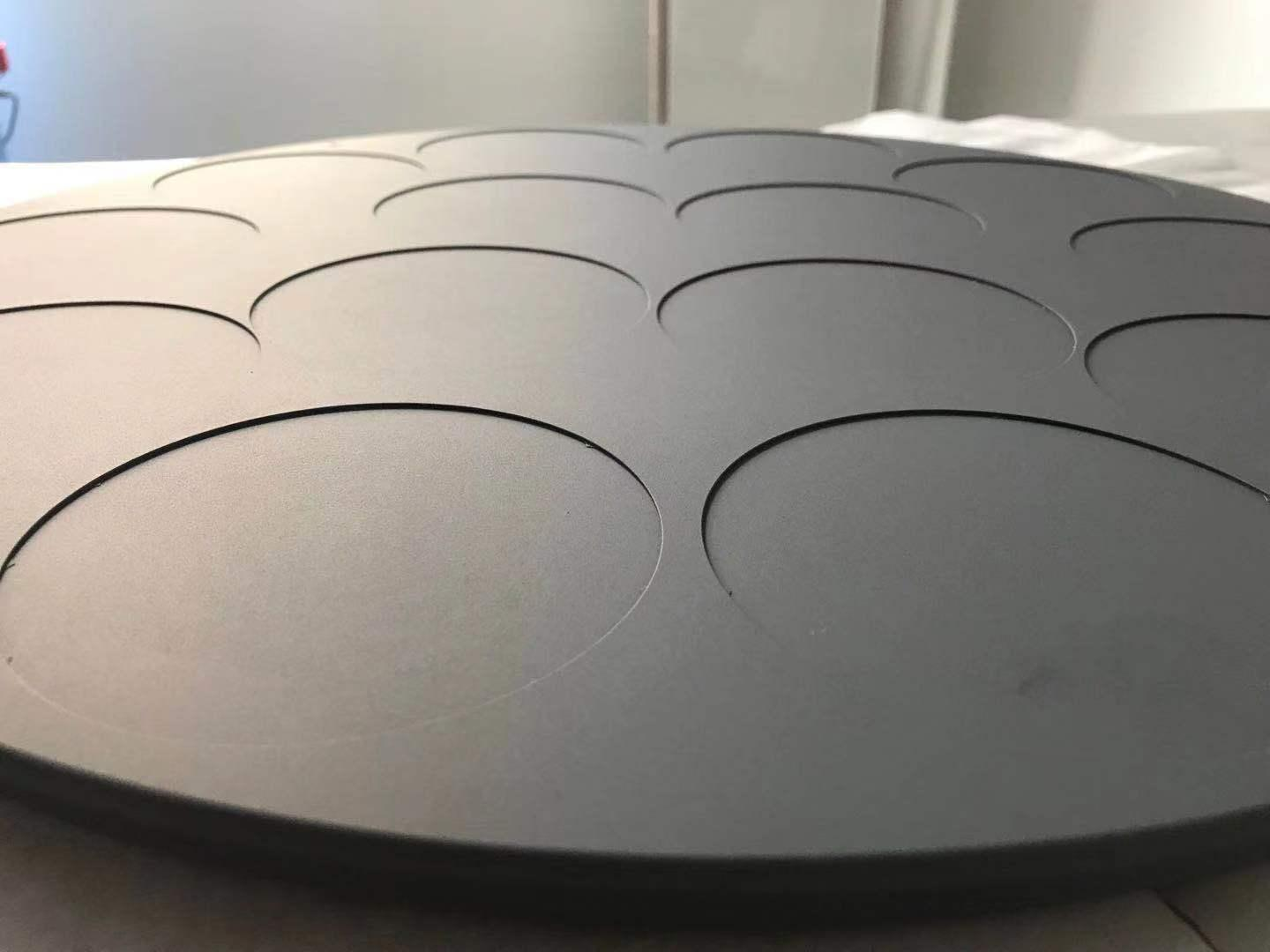

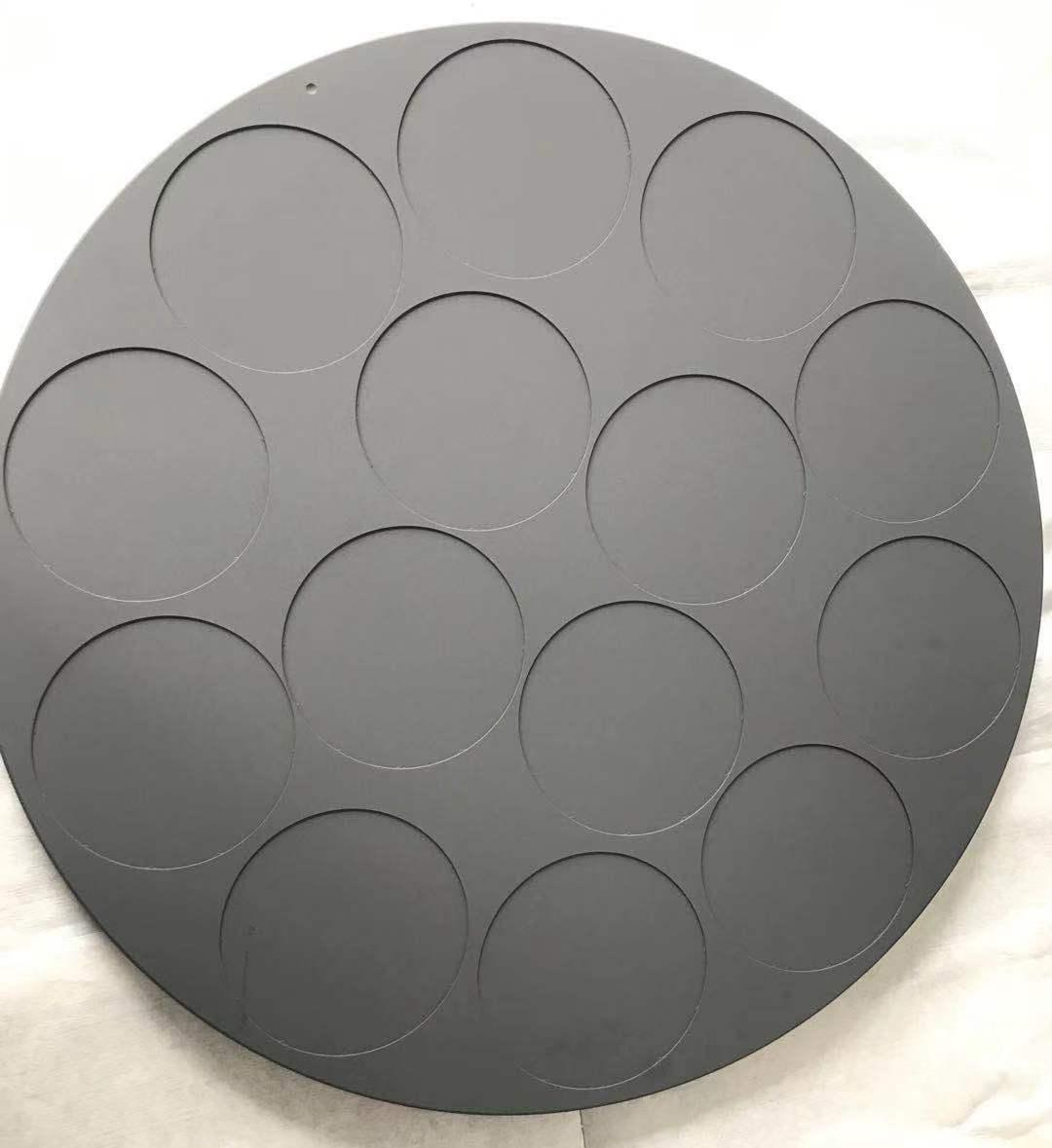

Hình 3 – Chất nhạy cảm bằng than chì phủ cacbua silic CVD có độ tinh khiết cao với màu sắc bề mặt đồng nhất và không có khuyết tật

5. Sự khác biệt giữa các bộ phận SiC rắn và than chì phủ và các kịch bản áp dụng

Kết luận cốt lõi:Các bộ phận bằng than chì được phủ có chi phí thấp hơn và phản ứng nhiệt nhanh hơn, phù hợp với hầu hết các chất nhạy cảm với epitaxy; Solid SiC không có rủi ro về bề mặt và khả năng kháng plasma mạnh hơn, phù hợp với các thành phần khắc có yêu cầu cao và thời gian sử dụng cực dài.

Nhiều cuộc họp tuyển chọn đang băn khoăn: nên sử dụng than chì phủ hay chuyển thẳng sang Solid SiC? Cả hai không chỉ đơn giản là “cái nào tốt hơn” mà còn là sự cân bằng giữa kịch bản ứng dụng và tổng chi phí sở hữu (TCO).

Ưu điểm của các bộ phận than chì tráng:Độ dẫn nhiệt của chất nền cao, gia nhiệt nhanh, chi phí có thể kiểm soát được; lớp phủ cung cấp hàng rào hóa học và ngăn chặn hạt. Thích hợp cho các chất nhạy cảm epit Wax GaN/SiC kích thước lớn đòi hỏi độ đồng đều nhiệt cao.

Ưu điểm của SiC rắn:β-SiC nguyên khối không có bề mặt tiếp xúc giữa lớp phủ và chất nền, không có nguy cơ bong tróc; độ tinh khiết có thể đạt tới 5N–7N, khả năng chống xói mòn plasma vượt trội, thích hợp cho các bộ phận khắc axit quan trọng như vòng lấy nét và vòi hoa sen, với tuổi thọ lên tới hơn 2000 giờ.

6. Quản lý toàn bộ vòng đời của thành phần và giá trị của việc làm sạch & tái sinh

Kết luận cốt lõi:Từ giám sát lắp đặt và cảnh báo bất thường đến vệ sinh và tái tạo chuyên nghiệp, việc hình thành quản lý khép kín có thể giảm đáng kể TCO và giảm tần suất mua sắm bộ phận mới. VeTek cung cấp dịch vụ vệ sinh chuyên dụng cho Aixtron/Veeco và các thiết bị khác.

Nhiều nhà máy coi các bộ phận được phủ là vật tư tiêu hao “sử dụng rồi loại bỏ”. Trên thực tế, sau khi làm sạch và tái tạo chuyên nghiệp, một phần đáng kể các bộ phận có thể được khôi phục về mức độ hạt và hiệu suất nhiệt gần giống với các bộ phận mới, đặc biệt là các bộ phận nhạy cảm và vòng làm nóng trước cho nền tảng Aixtron và Veeco.

Nên thiết lập nhật ký vòng đời đơn giản: ghi lại thời gian lắp đặt, số giờ vận hành tích lũy, tình trạng bề mặt sau mỗi lần vệ sinh và kết quả kiểm tra hạt. Chỉ khi lớp phủ có biểu hiện ố vàng rõ ràng, phân tách cục bộ hoặc tồn tại quá nhiều hạt dai dẳng thì quyết định thay thế mới được kích hoạt, thay vì loại bỏ sớm dựa trên cảm giác.

Hình 4 – Dịch vụ làm sạch các bộ phận than chì phủ CVD SiC

7. Điểm đánh giá nhà cung cấp và năng lực dịch vụ của VeTek

Kết luận cốt lõi:Tập trung vào hệ thống ISO9001, báo cáo kiểm tra hoàn chỉnh (GDMS/ICP-OES), hỗ trợ mẫu, độ tin cậy về thời gian thực hiện và khả năng giao tiếp kỹ thuật bằng tiếng Anh. VeTek có dịch vụ hỗ trợ 24/7 và kinh nghiệm dịch vụ khách hàng ở nước ngoài.

Đối với các khách hàng hoặc nhà máy quốc tế có yêu cầu nghiêm ngặt về trình độ nhà cung cấp, những điểm sau đây đặc biệt quan trọng:

• Hệ thống chất lượng: ISO9001, được kiểm soát quá trình và có thể truy nguyên.

• Khả năng kiểm tra: Cung cấp báo cáo phân tích vật liệu hoàn chỉnh cho lớp phủ và chất nền.

• Mẫu và thời gian thực hiện: Hỗ trợ đánh giá mẫu; các sản phẩm tiêu chuẩn được vận chuyển nhanh chóng, các bộ phận tùy chỉnh thường mất từ ​​3–6 tuần, các đơn hàng khẩn cấp có thể được giải quyết nhanh chóng sau khi thương lượng.

• Giao tiếp kỹ thuật: Cả đội ngũ bán hàng và kỹ thuật đều có thể giao tiếp trôi chảy bằng tiếng Anh, giảm chi phí giao tiếp cho khách hàng nước ngoài.

• Phản hồi sau bán hàng: Cung cấp hỗ trợ kỹ thuật và hỗ trợ phân tích lỗi khi lớp phủ hoặc các bộ phận có biểu hiện bất thường.

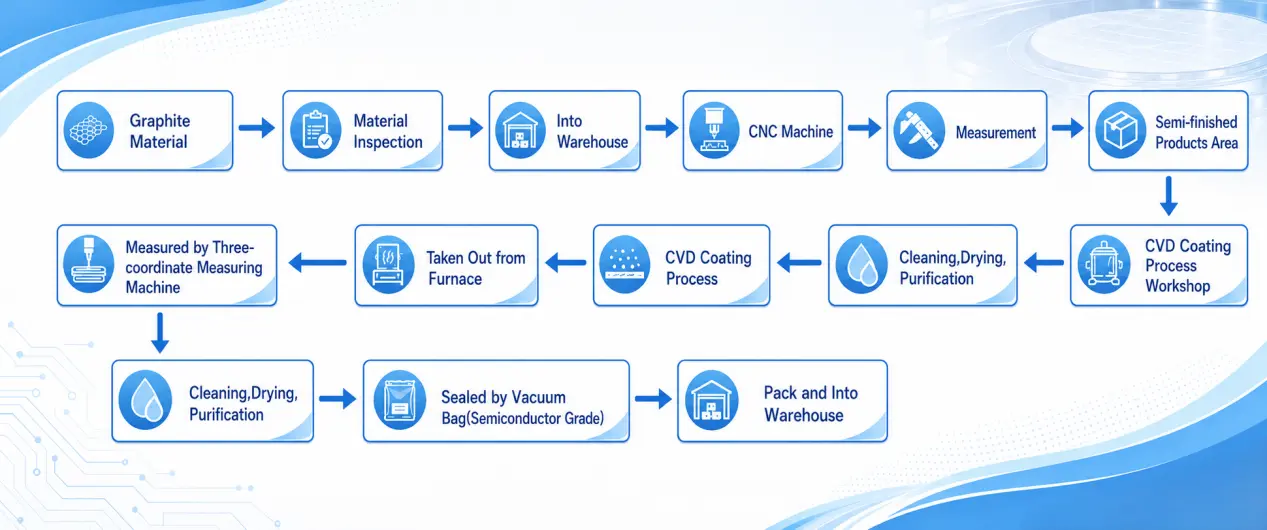

Hình 5 – Toàn bộ quy trình đặt hàng sản phẩm VeTek

8. Câu hỏi thường gặp

(1). Sản phẩm có hỗ trợ tùy chỉnh đầy đủ dựa trên bản vẽ không? Nó có thể phù hợp với thiết bị chính nào?

Đúng. Có thể tùy chỉnh cảm biến, vòng làm nóng trước, vòng chuyển hướng, bán nguyệt, vòng lấy nét, v.v., tương thích với các nền tảng như Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Độ tinh khiết được đảm bảo như thế nào? Tạp chất kim loại được kiểm soát ở mức độ nào?

Độ tinh khiết của lớp phủ và thành phần có thể thấp hơn 5 ppm, một số đạt tới 99,99995%. ICP-OES, GDMS và các thiết bị khác được sử dụng để phân tích dấu vết với các báo cáo đầy đủ được cung cấp.

(3). Còn độ đồng đều về độ dày và tuổi thọ của lớp phủ CVD SiC/TaC thì sao?

Độ đồng đều độ dày thường được kiểm soát trong phạm vi ±5%, độ dày 100–200 μm. Trong khoảng thời gian quy trình thích hợp, tuổi thọ của bộ cảm biến GaN MOCVD có thể đạt tới phạm vi 500–1000 giờ; các kịch bản nhiệt độ cực cao yêu cầu chuyển sang TaC hoặc Solid SiC.

(4). Thử nghiệm mẫu có được hỗ trợ không? Thời gian dẫn điển hình cho các đơn đặt hàng số lượng lớn là gì?

Đánh giá mẫu được hỗ trợ. Sản phẩm tiêu chuẩn có thể được vận chuyển nhanh chóng; các bộ phận tùy chỉnh thường mất 3–6 tuần, tùy thuộc vào độ phức tạp và khối lượng thiết kế. Lệnh khẩn cấp có thể được xúc tiến khi đàm phán.

(5). Những chứng nhận hệ thống chất lượng nào có sẵn? Có thể cung cấp báo cáo kiểm tra và hỗ trợ sau bán hàng không?

Hệ thống quản lý chất lượng ISO9001 được áp dụng. Báo cáo phân tích vật liệu và lớp phủ có thể được cung cấp cùng với hỗ trợ kỹ thuật trực tuyến 24/7. Giao tiếp tiếng Anh cho khách hàng nước ngoài rất liền mạch.

9. Tóm tắt và các bước tiếp theo

Lựa chọn không bao giờ là “chọn loại đắt nhất” hoặc “chọn loại dày nhất” mà là “tìm giải pháp có sự cân bằng tốt nhất giữa hiệu suất và chi phí theo thiết bị, cửa sổ quy trình và ngân sách hạt của bạn”. Chúng tôi hy vọng cuốn sổ tay này sẽ giúp bạn nhanh chóng thiết lập khung quyết định: trước tiên hãy xem xét nhiệt độ và không khí, sau đó so sánh lớp phủ hoặc SiC rắn và cuối cùng xác nhận hiệu suất của hạt và tuổi thọ bằng dữ liệu.

Nếu bạn đang đánh giá các giải pháp thay thế cho bộ phận nhạy cảm, vòng làm nóng trước hoặc bộ phận vùng nóng trên Aixtron, Veeco hoặc các nền tảng khác, bạn có thể liên hệ trực tiếp với nhóm kỹ thuật VeTek. Chúng tôi có thể cung cấp các đề xuất tùy chỉnh, hỗ trợ mẫu và báo cáo kiểm tra hoàn chỉnh dựa trên bản vẽ hoặc phụ tùng hiện có của bạn. Tiến sĩ Xiao và nhóm kỹ thuật sẵn sàng thảo luận về tối ưu hóa trường nhiệt hoặc các nhu cầu phát triển cấu trúc đặc biệt với bạn bất cứ lúc nào.

Để biết thêm chi tiết sản phẩm và thông tin kỹ thuật, vui lòngliên hệ với chúng tôi.

Tài liệu tham khảo chính và nguồn dữ liệu

1. Dữ liệu kỹ thuật nội bộ của Chất bán dẫn VeTek — Tuổi thọ của chất nhạy cảm than chì được phủ SiC là 500–1000 giờ trong quy trình GaN MOCVD, hiệu suất lớp phủ được cải thiện từ 50% lên 90% sau khi giải quyết tình trạng ố vàng ở cạnh và các trường hợp thực tế khác [1].

2. Thông số kỹ thuật T/CASME 2000-2025 đối với chất nhạy cảm than chì được phủ silicon cacbua dùng cho chất bán dẫn Epitaxy - Chỉ định các yêu cầu kỹ thuật đối với chất cảm ứng than chì được phủ SiC được điều chế bằng quy trình CVD trên nền than chì đẳng tĩnh có độ tinh khiết cao, áp dụng cho các sản phẩm epit Wax bán dẫn.

3. T/CASME 2085-2025 Thông số kỹ thuật cho các sản phẩm được phủ Tantalum cacbua để tăng trưởng tinh thể cacbua silic - Thông số kỹ thuật cho các sản phẩm than chì được phủ TaC trong các kịch bản tăng trưởng tinh thể SiC.

4. Nakamura và cộng sự, “Lớp phủ tantalum cacbua thiêu kết trên nền than chì: Lớp phủ bảo vệ có độ tin cậy cao cho sự phát triển khối lượng lớn và epiticular,” Thư Vật lý Ứng dụng, Tập. 106, 082108, 2015. — Khẳng định rằng lớp phủ TaC có thể bảo vệ hiệu quả chất nền than chì dưới nhiệt độ cao (>2000°C) và môi trường ăn mòn mạnh, tạo thành ranh giới hiệu suất rõ ràng với lớp phủ SiC.

5. Wang và cộng sự, “Ảnh hưởng của lớp đệm cacbon hóa đến sự phát triển của SiC trên Si,” Tạp chí Tăng trưởng Tinh thể, Tập. 199, trang 564–567, 1999. - Thảo luận về tác động của lớp đệm và kiểm soát hình thái bề mặt trong quá trình tăng trưởng CVD SiC, được Scopus và Web of Science lập chỉ mục.

Lưu ý: Dữ liệu về thời gian sử dụng và hiệu suất trong văn bản là các giá trị tham chiếu điển hình. Hiệu suất thực tế bị ảnh hưởng bởi các điều kiện quy trình cụ thể, trạng thái thiết bị và mức độ bảo trì. Vui lòng xác minh bằng số đo thực tế.

Tác giả:Nhóm Kỹ thuật Kỹ thuật Bán dẫn VeTek (hoàn thành dưới sự hướng dẫn của Tiến sĩ Xiao)
