Giải pháp chốt nâng rỗng VETEK-AMAT: Chất nền than chì có độ tinh khiết cao với lớp phủ CVD SiC

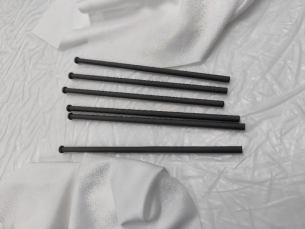

Hình 1: Sản phẩm vật lý Chốt nâng rỗng AMAT 0200-03201 (dành cho hệ thống epit Wax silicon 300 mm)

Trong các quy trình truyền wafer bán dẫn, chốt nâng rỗng (Pin nâng wafer) đảm nhận các nhiệm vụ quan trọng là hỗ trợ và chuyển các tấm wafer. Trong môi trường xử lý nhiệt độ cao như MOCVD và tăng trưởng epiticular, chốt nâng phải đồng thời đáp ứng nhiều yêu cầu bao gồm độ tinh khiết cao, khả năng chống ăn mòn, khả năng chống sốc nhiệt và mức độ nhiễm hạt thấp.

Hiện nay, các chốt nâng phổ biến trên thị trường sử dụng giải pháp nền than chì + lớp phủ CVD SiC. Tuy nhiên, công nghệ phủ của đại đa số các nhà cung cấp chỉ có thể phủ lên bề mặt bên ngoài—đối với các kết cấu rỗng,bức tường bên trong thực sự là “vùng đất kỹ thuật không có người”.

I. Ba thách thức cốt lõi mà lớp phủ tường bên trong phải đối mặt

1. Tính đồng nhất lắng đọng không được kiểm soát

Cấu trúc rỗng có tỷ lệ khung hình lớn. Các khí phản ứng CVD gặp khó khăn trong việc khuếch tán sâu đồng đều vào lỗ khoan bên trong, khiến độ dày lớp phủ thành bên trong giảm theo độ dốc từ cổng vào sâu bên trong, thậm chí các khu vực cục bộ còn lộ ra những vùng trần.

2. Độ bền liên kết giữa các bề mặt không đủ

Bề mặt thành trong cong hạn chế không gian tối ưu hóa các thông số quá trình lắng đọng. Độ bền liên kết giữa lớp phủ và chất nền than chì khó đạt được mức tương đương với bề mặt bên ngoài và các vết nứt nhỏ hoặc thậm chí bong tróc có thể dễ dàng xảy ra trong quá trình luân nhiệt.

3. Độ sạch của lỗ khoan bên trong không được kiểm soát

Nếu cấu trúc xốp của chất nền than chì không được lớp phủ bịt kín hoàn toàn, các hạt carbon và tạp chất kim loại sẽ được giải phóng ở nhiệt độ cao. Khi tạp chất tách ra, chúng trực tiếp gây ra sự khác biệt về màu sắc và các khuyết tật của hạt trên bề mặt wafer, làm giảm nghiêm trọng năng suất sản xuất.

Tận dụng chuyên môn kỹ thuật sâu rộng được tích lũy trong lĩnh vực phủ CVD, VETEK đã vượt qua thành công các thách thức về lắng đọng đồng đều và liên kết bề mặt của lớp phủ CVD SiC trên thành trong của các kết cấu rỗng—từ tối ưu hóa mô phỏng trường dòng khí đến kiểm soát trường nhiệt độ lắng đọng chính xác, thiết lập một giải pháp quy trình phủ tường bên trong hoàn chỉnh đảm bảo độ dày lớp phủ ổn định từ cổng đến phần sâu bên trong lỗ khoan, liên kết chắc chắn và độ sạch bên trong lỗ khoan đáp ứng các tiêu chuẩn.

Bài viết này sẽ cung cấp một phân tích chuyên sâu về: những khó khăn kỹ thuật của lớp phủ thành bên trong chốt nâng rỗng, tính đồng nhất của lớp phủ thành bên trong ảnh hưởng như thế nào đến năng suất wafer và các nút điều khiển chính từ thiết kế quy trình đến kiểm soát chất lượng và phân phối.

II. Chốt nâng rỗng AMAT là gì?

Chốt nâng rỗng AMAT là bộ phận xử lý tấm bán dẫn chính xác được sử dụng bên trong thiết bị xử lý chất bán dẫn. Chức năng chính của nó là nâng và định vị các tấm wafer trong quá trình tải, dỡ và xử lý.

Không giống như các chốt nâng đặc thông thường, thiết kế rỗng kết hợp một khoang bên trong. Cấu trúc này làm giảm khối lượng vật liệu tổng thể và khối lượng nhiệt trong khi vẫn duy trì hình dạng cơ học cần thiết. Tuy nhiên, đối với các ứng dụng bán dẫn, việc sản xuất chân nâng rỗng đòi hỏi khắt khe hơn nhiều so với gia công các linh kiện rắn thông thường. Độ chính xác về kích thước của cả bề mặt bên trong và bên ngoài phải được kiểm soát chặt chẽ và độ đồng tâm giữa hình học bên trong và bên ngoài là đặc biệt quan trọng. Do đó, cả quá trình lựa chọn vật liệu và lớp phủ đều cần thiết cho hiệu suất cuối cùng của chốt nâng.

Đối với các hệ thống epit Wax AMAT, VETEK Semiconductor cung cấp các giải pháp chốt nâng rỗng AMAT tùy chỉnh dựa trên chất nền than chì có độ tinh khiết cao và lớp phủ cacbua silic CVD (SiC) dày đặc. Cấu trúc rỗng giúp giảm khối lượng vật liệu không cần thiết trong khi vẫn duy trì cấu trúc cơ học cần thiết cho việc nâng tấm bán dẫn; lớp phủ silicon cacbua CVD mang lại độ tinh khiết cao, khả năng kháng hóa chất và độ ổn định ở nhiệt độ cao. Chốt nâng AMAT 0200-03201 của VETEK được thiết kế đặc biệt cho các ứng dụng epit Wax silicon 300 mm và có thể được sản xuất theo bản vẽ, kích thước và yêu cầu quy trình của khách hàng.

III. Cấu tạo chốt nâng rỗng AMAT của VETEK

VETEK hiện tập trung vào cấu trúc lớp phủ cacbua silic CVD + than chì có độ tinh khiết cao cho chân nâng rỗng AMAT. Quá trình xây dựng cơ bản là:

Chất nền than chì có độ tinh khiết cao → Gia công CNC chính xác → Lớp phủ cacbua silic CVD → Kiểm tra độ chính xác

Chất nền than chì cung cấp nền tảng cấu trúc và phù hợp để gia công chính xác các hình học có thành mỏng và rỗng. VETEK thường sử dụng vật liệu than chì cấp bán dẫn nhập khẩu, bao gồm vật liệu từ SGL Carbon và Toyo Tanso, tùy theo yêu cầu của khách hàng. Sau đó, một lớp phủ cacbua silic CVD dày đặc được lắng đọng trên bề mặt than chì để tạo thành bề mặt làm việc cấp bán dẫn bảo vệ.

Tại sao chọn than chì làm chất nền?

Đối với các chốt nâng rỗng, vật liệu nền phải đạt được sự cân bằng giữa khả năng gia công, hiệu suất nhiệt, độ ổn định cơ học và khả năng tương thích của quy trình phủ. Than chì có độ tinh khiết cao đặc biệt thích hợp vì nó có các đặc tính sau:

• Ổn định nhiệt độ cao tốt

• Độ giãn nở nhiệt thấp

• Độ dẫn nhiệt tốt

• Mật độ tương đối thấp

• Khả năng gia công tuyệt vời cho hình học phức tạp

• Khả năng tương thích với quy trình phủ silicon cacbua CVD

Việc sử dụng than chì cũng giúp có thể chế tạo các cấu trúc thành mỏng và rỗng phức tạp với độ chính xác cao. VETEK sở hữu khả năng gia công CNC chính xác cho các thành phần than chì bán dẫn và cacbua silic, với quy trình gia công được tối ưu hóa để kiểm soát kích thước và chất lượng bề mặt.

IV. Lớp phủ silicon cacbua CVD: Lớp bảo vệ quan trọng

Lớp phủ silicon cacbua CVD là một trong những tính năng quan trọng nhất của chốt nâng rỗng VETEK AMAT. Lớp phủ này tạo thành một bề mặt cacbua silic dày đặc trên nền than chì, giúp bảo vệ than chì bên dưới khỏi môi trường xử lý.

Độ dày lớp phủ cacbua silic CVD tiêu chuẩn cho các bộ phận VETEK như vậy là xấp xỉ100±20μm. Độ tinh khiết của lớp phủ xấp xỉ6N / 99,99995%.

Khả năng kỹ thuật cacbua silic CVD rộng hơn của VETEK bao gồm lớp phủ có độ tinh khiết cao, độ dày lớp phủ được kiểm soát và độ đồng đều theo từng mẻ. Dữ liệu kỹ thuật chỉ ra rằng độ tinh khiết của lớp phủ silicon cacbua CVD ở mức 6N–7N. Đối với các dự án chốt nâng AMAT cụ thể, thông số kỹ thuật lớp phủ có thể được điều chỉnh theo bản vẽ của khách hàng và yêu cầu quy trình.

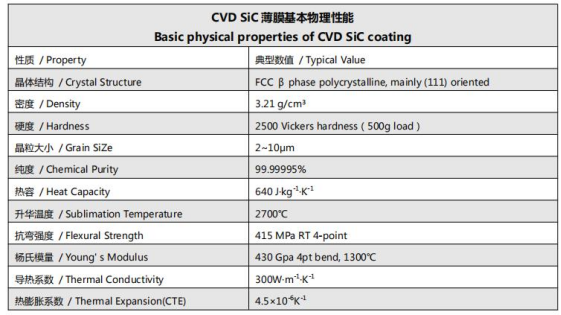

Hình 2: Tính chất vật lý cơ bản của lớp phủ CVD SiC

Tại sao lớp phủ tường bên trong lại quan trọng?

Một trong những khía cạnh thách thức về mặt kỹ thuật nhất của chốt nâng rỗng AMAT không chỉ đơn thuần là phủ bề mặt bên ngoài mà còn đạt được lớp phủ ổn định và đồng nhất trên thành bên trong của cấu trúc rỗng.

Bề mặt bên trong khó tiếp cận trong quá trình phủ CVD. So với bề mặt bên ngoài, hình học bên trong đưa ra những thách thức bổ sung về dòng khí, tính đồng nhất lắng đọng, kiểm soát độ dày lớp phủ và tính nhất quán của quy trình. Do đó, chất lượng lớp phủ tường bên trong có thể trở thành yếu tố khác biệt quan trọng giữa các nhà cung cấp.

VETEK có kinh nghiệm về lớp phủ cacbua silic CVD cho các cấu trúc rỗng và đặc biệt chú trọng đến bề mặt bên trong. Lớp phủ bên trong được kiểm soát tốt giúp duy trì lớp cacbua silic bảo vệ xuyên suốt cấu trúc rỗng, thay vì để than chì bên trong tiếp xúc với môi trường xử lý. Điều này đặc biệt quan trọng khi chốt nâng hoạt động trong buồng xử lý chất bán dẫn có nhiệt độ cao và có tính ăn mòn hóa học.

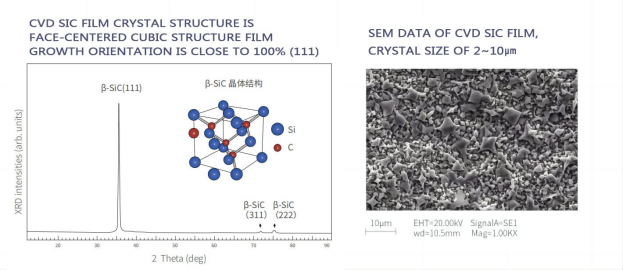

Hình 3: Cấu trúc tinh thể hiển vi của lớp phủ silicon cacbua CVD

V. Ưu điểm chính của chốt nâng rỗng VETEK AMAT

Hệ thống vật liệu có độ tinh khiết cao:Sự kết hợp giữa than chì có độ tinh khiết cao và cacbua silic CVD có độ tinh khiết cao được thiết kế cho môi trường bán dẫn nơi việc kiểm soát ô nhiễm là rất quan trọng. Tùy thuộc vào thông số kỹ thuật đã chọn, độ tinh khiết của lớp phủ silicon cacbua CVD là 6N.

Lớp phủ cacbua silic 100±20 μm tiêu chuẩn:Độ dày lớp phủ tiêu chuẩn của VETEK là khoảng 100±20 μm, cung cấp độ dày lớp phủ thực tế cho các thành phần quy trình bán dẫn, đồng thời có thể tùy chỉnh theo yêu cầu của khách hàng.

Khả năng phủ tường bên trong tuyệt vời:Đối với các bộ phận rỗng, lớp phủ bên trong thành là một trong những phần khó khăn hơn trong quá trình sản xuất. VETEK đã phát triển các quy trình phủ có khả năng đạt được độ phủ chất lượng cao trên thành trong của chốt nâng rỗng, từ mô phỏng trường dòng khí đến kiểm soát trường nhiệt độ, đảm bảo độ dày lớp phủ ổn định, liên kết chắc chắn.

Độ ổn định nhiệt độ cao:Cả chất nền than chì và lớp phủ cacbua silic CVD đều phù hợp với môi trường xử lý chất bán dẫn ở nhiệt độ cao. Lớp silicon cacbua CVD cung cấp khả năng bảo vệ bổ sung chống lại sự tấn công hóa học và suy thoái bề mặt. Dữ liệu màng cacbua silic CVD của VETEK liệt kê độ dẫn nhiệt cao, độ giãn nở nhiệt thấp và nhiệt độ thăng hoa khoảng 2700 ° C, cho thấy vật liệu này phù hợp cho các ứng dụng đòi hỏi nhiệt độ cao.

Khả năng chống ăn mòn và hóa chất:Bề mặt cacbua silic CVD dày đặc mang lại khả năng chống ăn mòn tốt hơn so với than chì trần và có thể chịu được các loại khí xử lý mạnh và môi trường làm sạch bằng hóa chất. Điều này giúp giảm sự xuống cấp của chất nền và duy trì bề mặt thành phần ổn định hơn qua các chu kỳ xử lý lặp đi lặp lại.

Gia công và tùy chỉnh chính xác:Chân nâng rỗng yêu cầu kiểm soát chính xác đường kính ngoài, đường kính trong, độ dày thành, chiều dài và độ đồng tâm. VETEK kết hợp gia công chính xác CNC với quy trình phủ CVD để chế tạo các linh kiện bán dẫn phức tạp theo bản vẽ của khách hàng. Chân nâng có thể được sản xuất theo:

• Bản vẽ của khách hàng

• Thành phần mẫu

• Thông số kích thước

• Độ dày lớp phủ yêu cầu

• Lớp than chì cần thiết

• Yêu cầu quy trình cụ thể

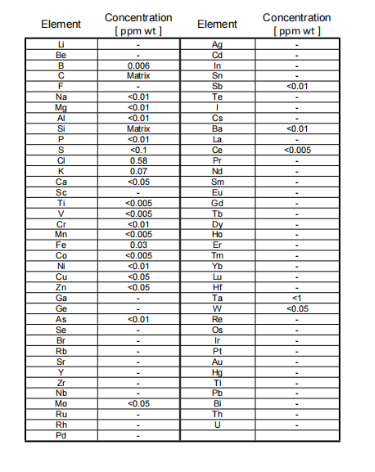

Hình 4: Báo cáo thử nghiệm độ tinh khiết của lớp phủ silicon cacbua CVD GDMS

VI. Ứng dụng điển hình

Epitaxy silic:Chân nâng được sử dụng để nâng, định vị và chuyển wafer trong thiết bị epitaxy. Sản phẩm AMAT 0200-03201 hiện tại của VETEK được định vị riêng cho các ứng dụng epit Wax silicon 300 mm.

Hệ thống xử lý wafer:Chốt nâng có thể đóng vai trò là bộ phận xử lý tấm bán dẫn chính xác cho các ứng dụng yêu cầu độ ổn định nhiệt độ cao, độ chính xác về kích thước và kiểm soát ô nhiễm. Các chốt nâng wafer có thân hình ống rỗng có thể giảm thiểu sự thất thoát nhiệt cục bộ một cách hiệu quả, do đó làm giảm các vết ghim thường thấy ở mặt sau của wafer trong các quy trình nhiệt độ cao (chẳng hạn như tăng trưởng epiticular hoặc ủ). Việc hình thành một khoang rỗng bên trong thân chốt nâng giúp giảm khối lượng nhiệt và cải thiện độ đồng đều nhiệt độ của tấm bán dẫn.

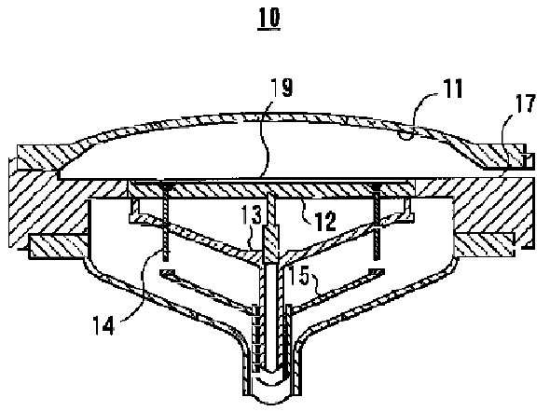

Hình 5: Sơ đồ nguyên lý giúp các chốt nâng rỗng giảm khối lượng nhiệt và cải thiện độ đồng đều nhiệt độ của tấm bán dẫn

Thiết bị xử lý chất bán dẫn:Dựa trên bản vẽ và mẫu của khách hàng, các thành phần cacbua silic + than chì + CVD tương tự có thể được phát triển cho các nền tảng thiết bị bán dẫn khác. Danh mục sản phẩm bán dẫn của VETEK bao gồm epit Wax silicon, epit Wax silicon cacbua, MOCVD, RTP/RTA, khắc axit và các quy trình bán dẫn khác.



VII. Quy trình sản xuất: Các nút kiểm soát chính từ thiết kế quy trình đến kiểm soát chất lượng và giao hàng

Quá trình sản xuất chân nâng rỗng AMAT bao gồm nhiều bước quan trọng, mỗi bước đều ảnh hưởng trực tiếp đến độ tin cậy của sản phẩm cuối cùng và năng suất tấm bán dẫn:

1. Lựa chọn vật liệu than chì— Chọn loại than chì có độ tinh khiết cao thích hợp (SGL Carbon hoặc Toyo Tanso, v.v.) theo yêu cầu về kích thước, hiệu suất nhiệt và độ tinh khiết của khách hàng.

2. Gia công CNC chính xác- Gia công phôi than chì thành hình học rỗng theo yêu cầu. Đặc biệt chú ý đến đường kính trong, đường kính ngoài, độ dày thành, chiều dài và độ đồng tâm.

3. Chuẩn bị bề mặt— Thành phần than chì được gia công trải qua quá trình làm sạch và chuẩn bị bề mặt trước khi phủ CVD.

4. Lớp phủ silicon cacbua CVD— Phủ một lớp cacbua silic CVD dày đặc lên nền than chì. Độ dày lớp phủ tiêu chuẩn là khoảng 100±20 μm, với độ tinh khiết lớp phủ là 6N theo thông số kỹ thuật đã chọn.

5. Lớp phủ bề mặt bên trong (bước kỹ thuật quan trọng)— Đối với các chốt nâng rỗng, thành bên trong được xử lý cẩn thận để đạt được độ bao phủ lớp phủ silicon cacbua ổn định. Thông qua tối ưu hóa mô phỏng trường dòng khí và kiểm soát trường nhiệt độ lắng đọng chính xác, độ dày lớp phủ ổn định từ cổng đến phần sâu bên trong lỗ khoan, liên kết chắc chắn và đáp ứng các tiêu chuẩn về độ sạch bên trong lỗ khoan.

6. Điều tra — Các thành phần hoàn thiện phải trải qua quá trình kiểm tra độ chính xác về kích thước, tình trạng lớp phủ và các yêu cầu khác do khách hàng chỉ định trước khi vận chuyển.

Năng lực sản xuất của VETEK bao gồm tinh chế, gia công CNC, phủ CVD và kiểm tra, cung cấp chuỗi sản xuất tích hợp cho các bộ phận bán dẫn dựa trên cacbon.

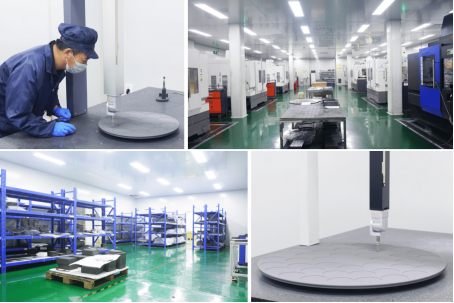

Hình 6: Cơ sở sản xuất vật liệu bán dẫn và gia công chính xác của VETEK

VIII. Thời gian dẫn mẫu

Thời gian thực hiện thông thường đối với các mẫu chốt nâng rỗng AMAT tùy chỉnh nhanh nhất là khoảng 20 ngày. Thời gian giao hàng thực tế có thể thay đổi tùy thuộc vào độ phức tạp của bản vẽ, lựa chọn vật liệu, yêu cầu về lớp phủ, số lượng và yêu cầu kiểm tra. Đối với các đơn đặt hàng lặp lại hoặc các sản phẩm đã đủ tiêu chuẩn, lịch trình sản xuất có thể được thương lượng riêng theo dự báo của khách hàng và ngày giao hàng yêu cầu.

Hình 7: Bao bì sản phẩm chốt nâng rỗng VETEK AMAT



IX. Tại sao nên chọn Chân nâng rỗng AMAT của VETEK?

VETEK tích hợp việc thu mua vật liệu than chì, gia công chính xác, lớp phủ cacbua silic CVD và sản xuất linh kiện bán dẫn vào một quy trình sản xuất tích hợp. Các khả năng chính bao gồm:

• Chất nền than chì có độ tinh khiết cao (SGL Carbon / Toyo Tanso, v.v.)

• Độ tinh khiết lớp phủ silicon cacbua CVD 6N

• Độ dày lớp phủ tiêu chuẩn 100±20μm

• Gia công kết cấu rỗng

• Lớp phủ cacbua silic CVD bên trong (khả năng phân biệt lõi)

• Gia công CNC chính xác

• Giải pháp chốt nâng wafer tương thích với AMAT

• Thời gian dẫn mẫu nhanh khoảng 20 ngày

VETEK bao gồm chuỗi kỹ thuật hoàn chỉnh về phát triển thiết bị CVD, phát triển quy trình CVD, gia công và tinh chế chính xác CNC, được hỗ trợ bởi các trung tâm R&D chuyên dụng và cơ sở sản xuất vật liệu bán dẫn.

X. Các câu hỏi thường gặp (FAQ)

Câu hỏi 1: Độ dày lớp phủ cacbua silic CVD tiêu chuẩn của chốt nâng rỗng VETEK AMAT là bao nhiêu?

Độ dày lớp phủ tiêu chuẩn là khoảng 100±20 μm. Độ dày cụ thể có thể được điều chỉnh theo bản vẽ của khách hàng và yêu cầu quy trình.

Câu hỏi 2: Lớp phủ silicon cacbua CVD có thể đạt được mức độ tinh khiết nào?

Tùy thuộc vào thông số kỹ thuật đã chọn, độ tinh khiết của lớp phủ xấp xỉ 6N (99,99995%). Nền tảng cacbua silic CVD của VETEK hoạt động thường xuyên ở mức 6N–7N.

Câu hỏi 3: Tại sao lớp phủ thành bên trong lại quan trọng đối với các chốt nâng rỗng?

Hình học bên trong khó có thể phủ đồng đều. Lớp phủ cacbua silic bên trong chất lượng cao giúp ngăn không cho chất nền than chì tiếp xúc với môi trường xử lý hoạt động hóa học, nhiệt độ cao và là yếu tố khác biệt chính mang lại độ tin cậy lâu dài. Tính đồng nhất của lớp phủ bên trong tường liên quan trực tiếp đến độ sạch của lỗ khoan bên trong và hiệu suất của tấm bán dẫn.

Câu hỏi 4: VETEK có thể sản xuất theo bản vẽ hoặc mẫu OEM của tôi không?

Đúng. VETEK có thể sản xuất theo bản vẽ của khách hàng, số bộ phận OEM (chẳng hạn như AMAT 0200-03201), các thành phần mẫu, thông số kỹ thuật kích thước, loại than chì cần thiết và yêu cầu về lớp phủ.

Câu 5: Thời gian dẫn mẫu điển hình là gì?

Thời gian dẫn mẫu điển hình nhanh nhất là khoảng 20 ngày. Việc giao hàng thực tế phụ thuộc vào độ phức tạp của bản vẽ, lựa chọn vật liệu, yêu cầu về lớp phủ, số lượng và nhu cầu kiểm tra.

XI. Bản tóm tắt

Mặc dù chốt nâng rỗng AMAT là một thành phần bán dẫn tương đối nhỏ nhưng yêu cầu sản xuất của nó không hề đơn giản. Hình học thành mỏng, yêu cầu nghiêm ngặt về độ đồng tâm, hoạt động ở nhiệt độ cao, kiểm soát ô nhiễm và sự kết hợp của lớp phủ bề mặt bên trong khiến nó trở thành thành phần quy trình bán dẫn chuyên dụng.

Giải pháp hiện tại của VETEK sử dụng than chì có độ tinh khiết cao với lớp phủ cacbua silic CVD, kết hợp khả năng gia công và đặc tính nhiệt của than chì với độ tinh khiết cao, khả năng kháng hóa chất và độ ổn định nhiệt độ cao của cacbua silic CVD. Với độ dày lớp phủ tiêu chuẩn 100±20 μm, độ tinh khiết lên đến 6N, các tùy chọn vật liệu than chì SGL và Toyo Tanso cũng như khả năng phủ lớp bên trong, VETEK có thể cung cấp các giải pháp chốt nâng rỗng AMAT tùy chỉnh để xử lý tấm bán dẫn wafer và các ứng dụng epit Wax silicon.

Đối với khách hàng đang tìm kiếm nhà cung cấp thay thế củaChân nâng wafer rỗng AMAT 0200-03201,hoặccác thành phần bán dẫn than chì phủ cacbua silic khác,VETEK có thể đánh giá bản vẽ hoặc mẫu và cung cấp các giải pháp sản xuất tùy chỉnh.
