Các sản phẩm

Là một nhà sản xuất và lãnh đạo sản phẩm cảm ứng bán dẫn hàng đầu của Trung Quốc, bộ bán dẫn Vetek đã tập trung vào các loại sản phẩm Suceptor khác nhau như UV LED EPI M cảm, SIC Lớp phủ Sic, MOCVD Mausceptor. Veteksemi hỗ trợ các dịch vụ sản phẩm tùy chỉnh và mong muốn được tư vấn của bạn.

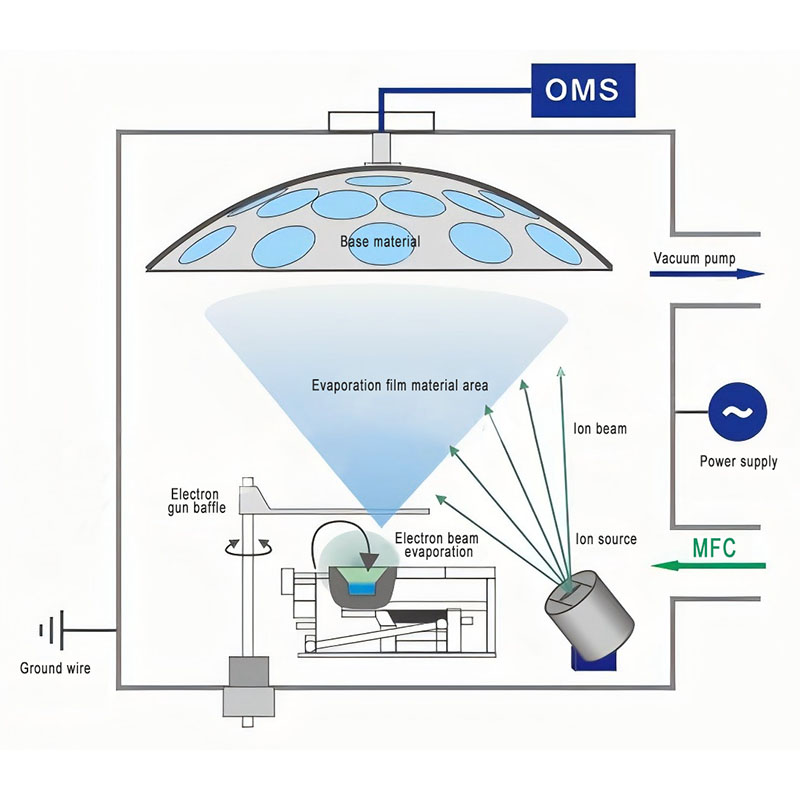

Sự lắng đọng hơi vật lý bán dẫn Vetek (PVD) là một công nghệ quy trình tiên tiến được sử dụng rộng rãi trong xử lý bề mặt và chuẩn bị màng mỏng. Công nghệ PVD sử dụng các phương pháp vật lý để chuyển đổi trực tiếp các vật liệu từ chất rắn hoặc chất lỏng sang khí và tạo thành một màng mỏng trên bề mặt chất nền đích. Công nghệ này có những ưu điểm của độ chính xác cao, tính đồng nhất cao và độ bám dính mạnh mẽ, và được sử dụng rộng rãi trong chất bán dẫn, thiết bị quang học, lớp phủ dụng cụ và lớp phủ trang trí. Chào mừng bạn đến để thảo luận với chúng tôi!

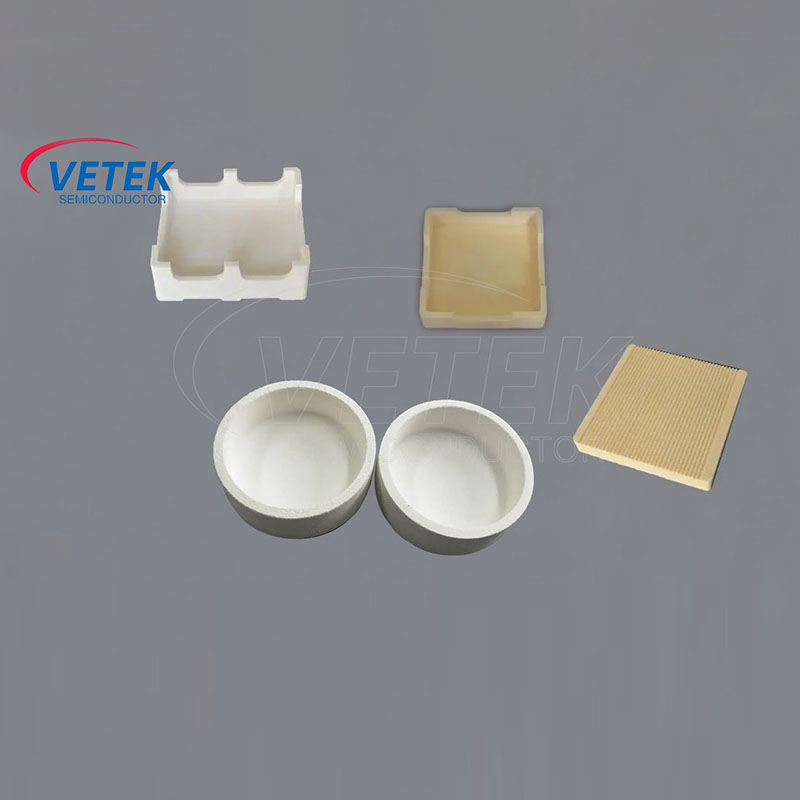

Công nghệ phun nhiệt Vetek Semiconductor đóng vai trò cực kỳ quan trọng trong ứng dụng phủ của nồi nấu kim loại thiêu kết cho vật liệu tụ gốm nhiều lớp (MLCC) cao cấp. Với việc liên tục thu nhỏ và hiệu suất cao của các thiết bị điện tử, nhu cầu về công nghệ phun nhiệt tụ điện MLCC cũng ngày càng tăng nhanh, đặc biệt là trong các ứng dụng cao cấp. Mong muốn thiết lập kinh doanh lâu dài với bạn.

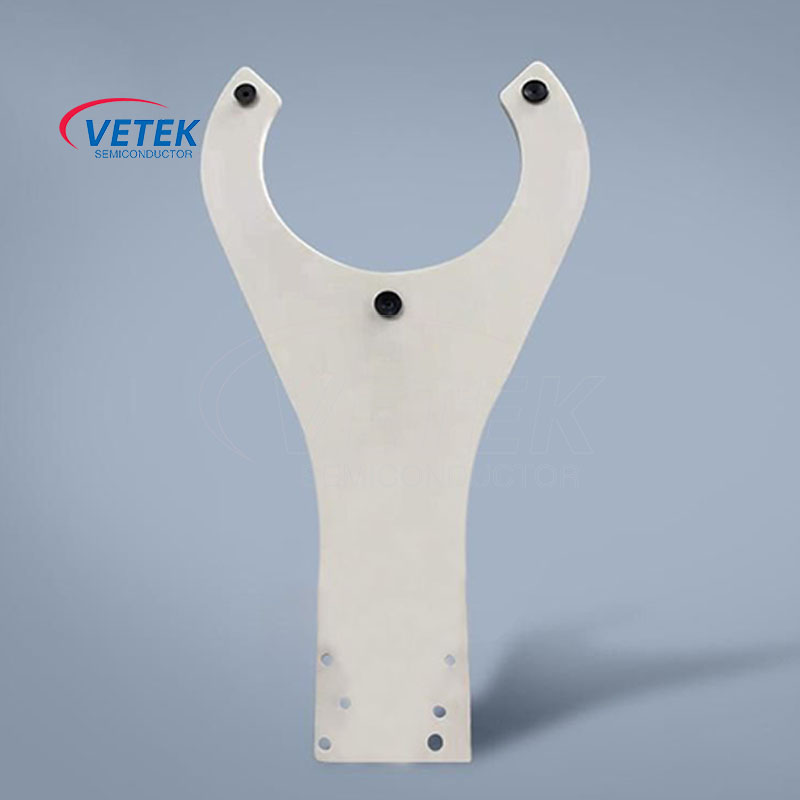

Công nghệ phun nhiệt chất bán dẫn Vetek đóng một vai trò quan trọng trong việc áp dụng các cánh tay robot xử lý wafer, đặc biệt là trong môi trường sản xuất chất bán dẫn đòi hỏi độ chính xác cao và độ sạch cao. Công nghệ này cải thiện đáng kể độ bền, độ tin cậy và hiệu quả công việc của thiết bị bằng cách phủ vật liệu đặc biệt trên bề mặt của cánh tay robot xử lý wafer. Chào mừng bạn đến với yêu cầu chúng tôi.

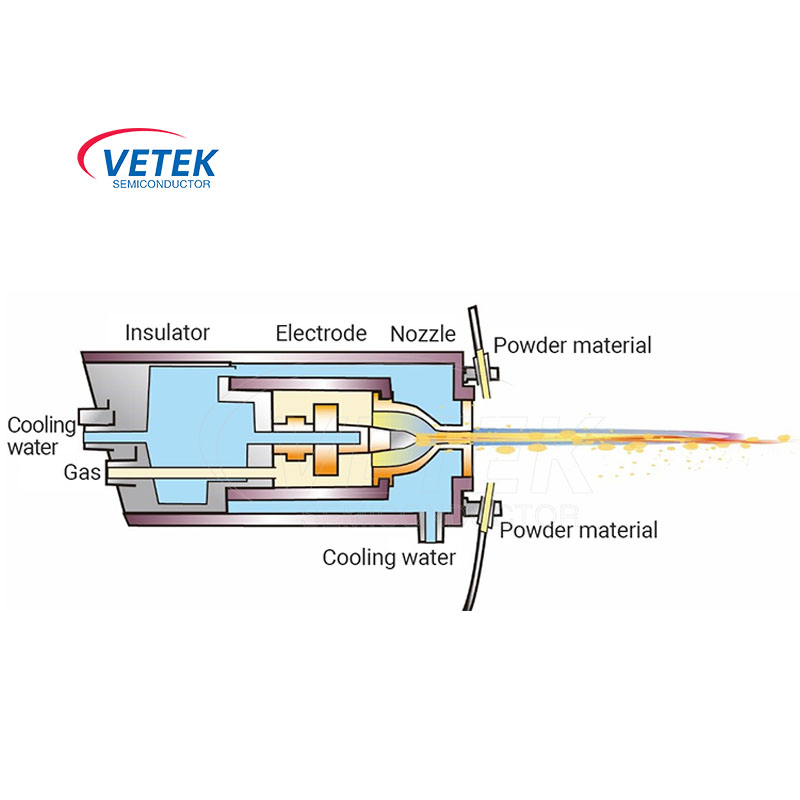

Công nghệ phun nhiệt bán dẫn Vetek Semiconductor là một quy trình tiên tiến phun các vật liệu ở trạng thái nóng chảy hoặc bán nóng chảy lên bề mặt chất nền để tạo thành lớp phủ. Công nghệ này được sử dụng rộng rãi trong lĩnh vực sản xuất chất bán dẫn, chủ yếu được sử dụng để tạo ra các lớp phủ có chức năng cụ thể trên bề mặt đế như dẫn điện, cách nhiệt, chống ăn mòn và chống oxy hóa. Ưu điểm chính của công nghệ phun nhiệt bao gồm hiệu suất cao, độ dày lớp phủ có thể kiểm soát và độ bám dính lớp phủ tốt, khiến nó đặc biệt quan trọng trong quy trình sản xuất chất bán dẫn đòi hỏi độ chính xác và độ tin cậy cao. Mong nhận được yêu cầu của bạn.

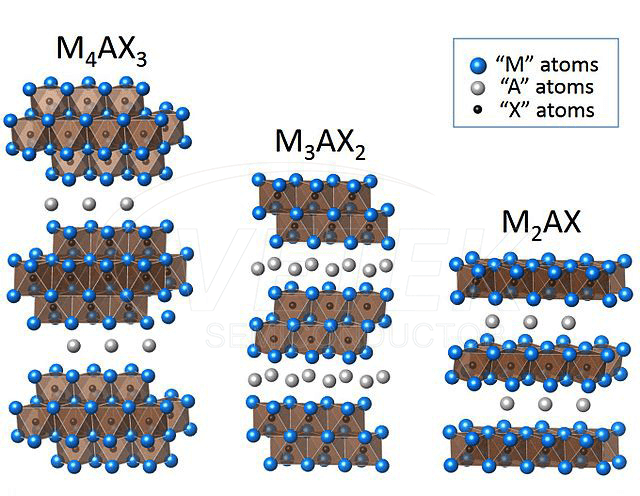

Bột nano pha MAX bán dẫn của Veteksemi cung cấp các đặc tính nhiệt và điện đặc biệt, lý tưởng cho các ứng dụng khoa học vật liệu và điện tử tiên tiến. Với khả năng chống oxy hóa vượt trội và ổn định ở nhiệt độ cao, bột nano của Veteksemi là giải pháp hoàn hảo cho các công nghệ bán dẫn tiên tiến.
