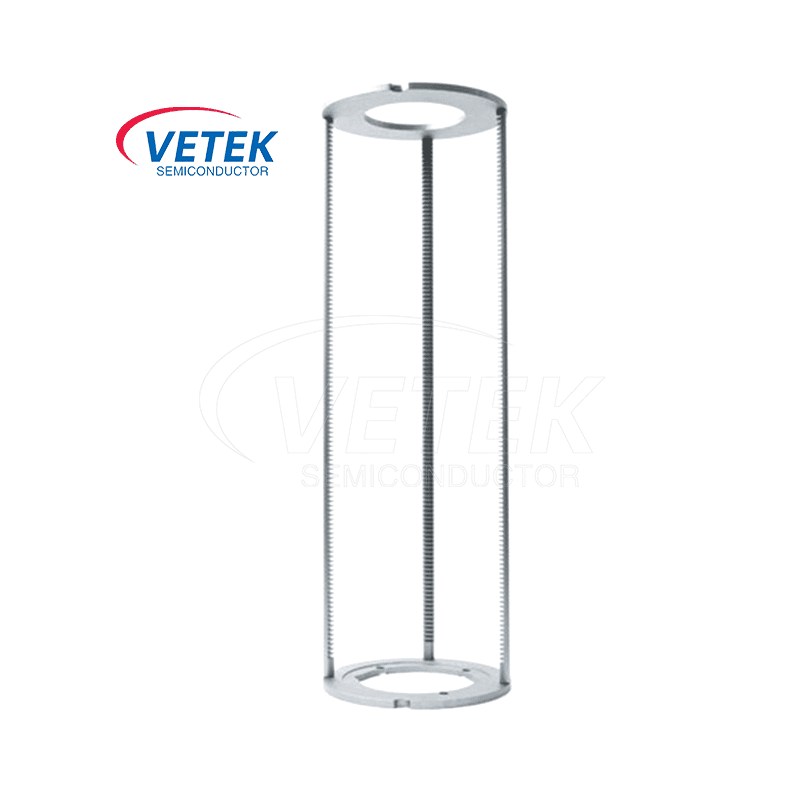

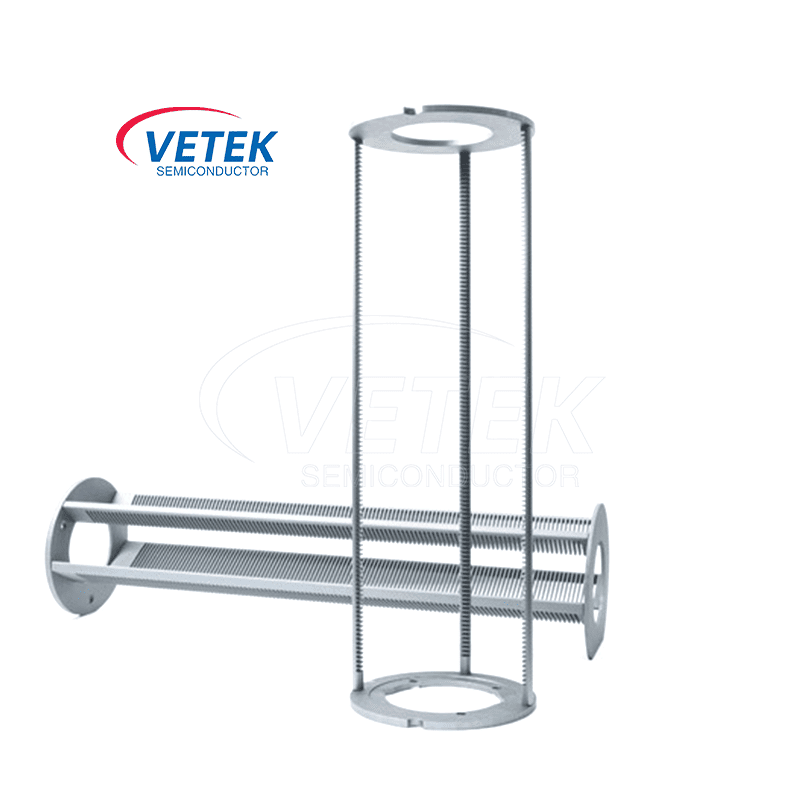

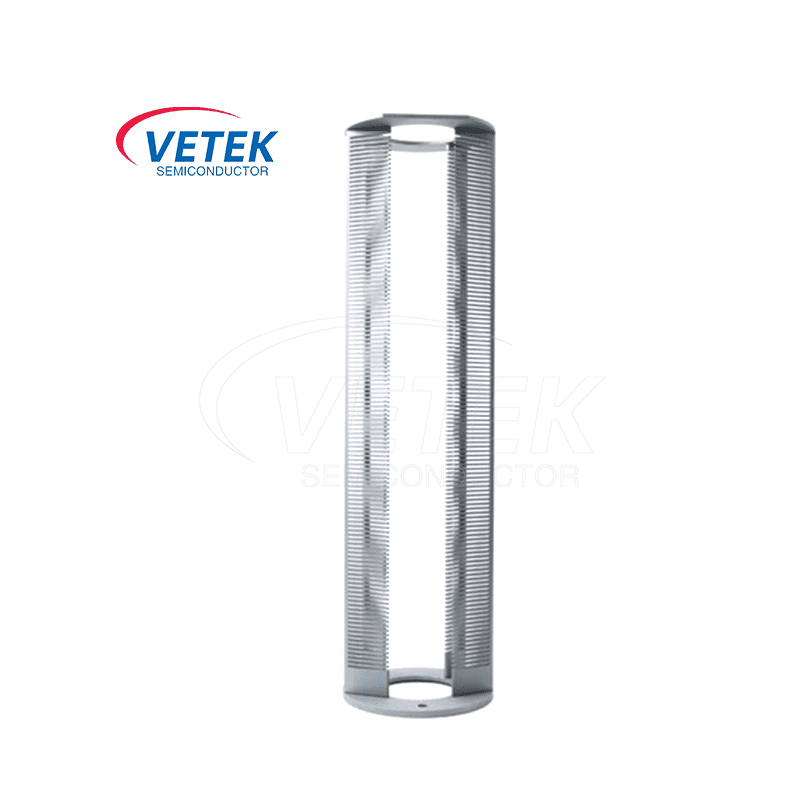

Chất mang wafer cacbua silicon

Là một nhà cung cấp nhà cung cấp wafer silicon chuyên nghiệp tại Trung Quốc, chất mang Sic Wafer Vetek là một công cụ được sử dụng đặc biệt để xử lý và xử lý các tấm bán dẫn, đóng vai trò không thể thay thế trong quy trình wafer bán dẫn. Chào mừng bạn đến với tư vấn thêm của bạn.

Chất mang wafer silicon silicon silicon được thiết kế để cải thiện hiệu quả, độ chính xác và độ tin cậy của sản xuất chất bán dẫn, và là một lựa chọn lý tưởng cho sản xuất chất bán dẫn hiện đại.


Tính năng và lợi ích sản phẩm

● Vật liệu hiệu suất caoĐược làm bằng cacbua silic có độ tinh khiết cao (SiC), Thuyền wafer có tính dẫn nhiệt tuyệt vời, độ bền cơ học cực cao và khả năng chống ăn mòn hóa học tuyệt vời. Vật liệu chất lượng cao này đảm bảo sự an toàn và toàn vẹn của các tấm bán dẫn trong quá trình xử lý, vận chuyển vàD Xử lý.


●  Thiết kế chính xác: Hãng vận tải wafer silicon cacbua được thiết kế chính xác để cung cấp hỗ trợ và bảo vệ ổn định cho các tấm wafer. Bề mặt phẳng cao của nó và kích thước chính xác của nó làm giảm hiệu quả Warpage Warpage, tối ưu hóa năng suất và đảm bảo tính nhất quán của quy trình.


●  Độ ổn định nhiệt độ vượt trội: Với sự ổn định nhiệt tuyệt vời,Thuyền wafer SiCCó thể chịu được các quy trình nhiệt độ cao như tăng trưởng epiticular, khuếch tán và ủ, cung cấp hỗ trợ đáng tin cậy cho môi trường sản xuất khắc nghiệt.


●  Hiệu suất làm sạch tuyệt vời: Vật liệu SiC có khả năng chống ô nhiễm và các hạt một cách tự nhiên, giúp giảm hiệu quả nguy cơ suy giảm hiệu suất thiết bị do tạp chất gây ra trong quá trình sản xuất, đảm bảo tiêu chuẩn độ sạch cao cho sản xuất chất bán dẫn.


●  Độ bền và tính bền vững: Hãng vận tải silicon cho wafer, được biết đến với độ bền, có tuổi thọ dài, giảm đáng kể tần suất và chi phí thay thế, đồng thời giúp các công ty đạt được các mục tiêu phát triển bền vững.


●  Khả năng tương thích đa dạng: Bất kể kích thước hoặc hướng của tấm wafer,Sic Wafer Hãng vận chuyểncó thể thích ứng linh hoạt với nhu cầu sản xuất của bạn và là sự lựa chọn tốt nhất cho dây chuyền sản xuất đa năng.


●  Quản lý chi phí hiệu quả: Bằng cách giảm sự phá vỡ wafer và cải thiện năng suất tổng thể, thuyền wafer gốm silicon cacbua giúp các công ty tối ưu hóa các quy trình sản xuất, giảm thời gian chết và đạt được tiết kiệm chi phí đáng kể.


Chào mừng đến với VeTek SemiconductorChất mang wafer cacbua silicon, điều này không chỉ có thể cải thiện chất lượng xử lý wafer mà còn giúp bạn nổi bật trong cuộc thi công nghiệp.


Đồng thời, bộ bán dẫn Vetek từ lâu đã cam kết cung cấp các giải pháp sản phẩm và công nghệ tiên tiến cho ngành chế biến bán dẫn và hỗ trợ tùy chỉnhThành phần cacbua silicdịch vụ sản phẩm. Hãy liên hệ với chúng tôi ngay bây giờ để khám phá xem công nghệ tiên tiến của VeTek có thể giúp quá trình sản xuất của bạn tiến tới tương lai như thế nào!


Các cửa hàng cung cấp tấm wafer Silicon Carbide bán dẫn VeTek:


Graphite substrateSiC wafer Carrier testSilicon carbide ceramic processingSemiconductor process equipment
