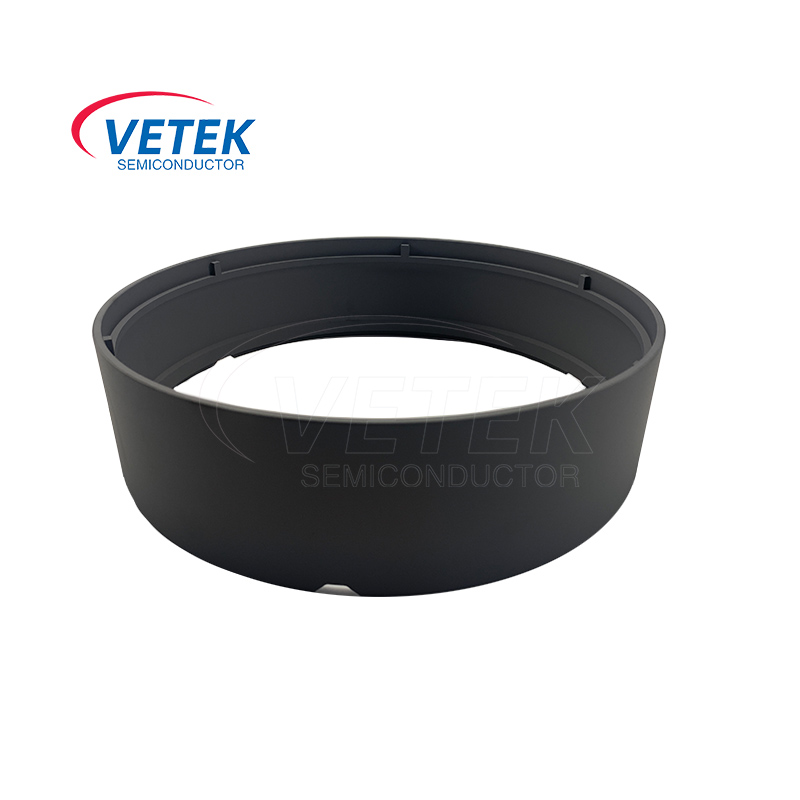

Váy phủ CVD SIC

Vetek Semiconductor là nhà sản xuất chuyên nghiệp về váy phủ CVD SiC tại Trung Quốc.

Công nghệ Epitaxy Deep Deep của thiết bị Aixtron đóng một vai trò quan trọng trong sản xuất chất bán dẫn. Công nghệ này sử dụng nguồn ánh sáng cực tím sâu để gửi các vật liệu khác nhau trên bề mặt của wafer thông qua sự tăng trưởng epiticular để đạt được sự kiểm soát chính xác về hiệu suất và chức năng của wafer. Công nghệ epitaxy cực trị sâu được sử dụng trong một loạt các ứng dụng, bao gồm việc sản xuất các thiết bị điện tử khác nhau từ đèn LED đến laser bán dẫn.

Trong quá trình này, lớp phủ CVD SiC đóng vai trò then chốt. Nó được thiết kế để hỗ trợ tấm epitaxy và điều khiển tấm epitaxy quay để đảm bảo tính đồng nhất và ổn định trong quá trình tăng trưởng epitaxy. Bằng cách kiểm soát chính xác tốc độ quay và hướng của chất nhạy cảm than chì, quá trình phát triển của chất mang epiticular có thể được kiểm soát chính xác.

Sản phẩm được làm bằng lớp phủ than chì và silicon cacbua chất lượng cao, đảm bảo hiệu suất tuyệt vời và tuổi thọ dài. Chất liệu than chì nhập khẩu đảm bảo độ ổn định và độ tin cậy của sản phẩm, giúp sản phẩm có thể hoạt động tốt trong nhiều môi trường làm việc khác nhau. Về lớp phủ, vật liệu cacbua silic dưới 5ppm được sử dụng để đảm bảo tính đồng nhất và ổn định của lớp phủ. Đồng thời, quy trình mới và hệ số giãn nở nhiệt của vật liệu than chì tạo thành sự kết hợp tốt, cải thiện khả năng chịu nhiệt độ cao và khả năng chống sốc nhiệt của sản phẩm để vẫn có thể duy trì hiệu suất ổn định trong môi trường nhiệt độ cao.

Tính chất vật lý cơ bản của Váy phủ CVD SiC:

Vetek S bán dẫn CVD SIC SPLIPT SOURDS Các cửa hàng:

Tổng quan về chuỗi công nghiệp epitaxy chip bán dẫn:
