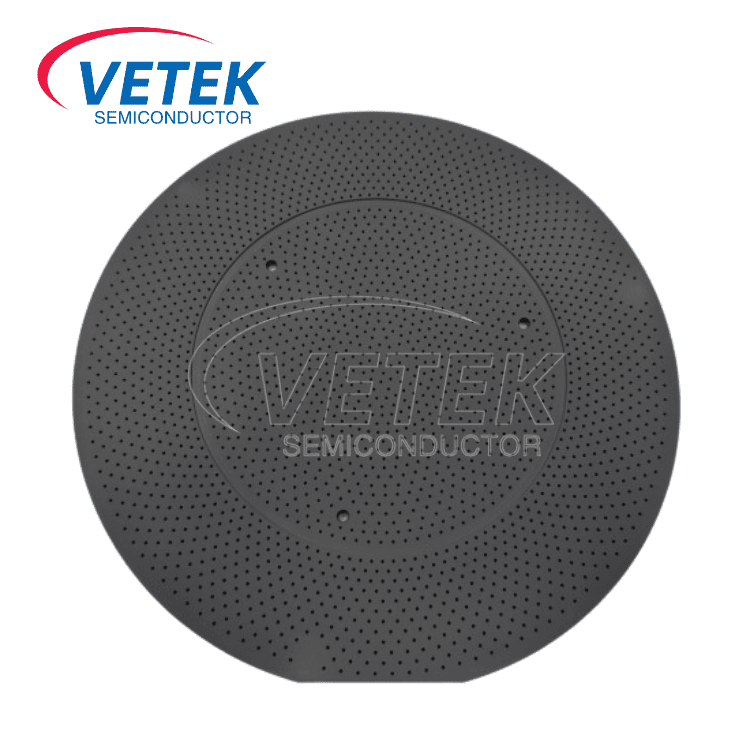

CVD sic phủ wafer

Trong sản xuất chất bán dẫn, epitaxy là một bước quan trọng trong sản xuất chip và bộ giảm đau, như là một thành phần chính của thiết bị epitical, ảnh hưởng trực tiếp đến tính đồng nhất, tốc độ khiếm khuyết và hiệu quả của sự tăng trưởng lớp epiticular. Để giải quyết nhu cầu ngày càng tăng của ngành công nghiệp đối với các vật liệu cao, ổn định cao, Veteksemonon giới thiệu bộ giảm đau wafer được phủ CVD SIC, có độ tinh khiết cực cao (≤100ppb, ICP-E10 được chứng nhận) và khả năng tương thích kích thước đầy đủ (6, 8,

. Ưu điểm cốt lõi

1. Sự tinh khiết dẫn đầu ngành

Lớp phủ silicon cacbua (SIC), lắng đọng thông qua lắng đọng hơi hóa học (CVD), đạt được mức độ tạp chất ≤100ppb (tiêu chuẩn E10) được xác minh bằng ICP-MS (đo khối phổ khối plasma kết hợp). Độ tinh khiết cực kỳ cao này giảm thiểu rủi ro ô nhiễm trong quá trình tăng trưởng epiticular, đảm bảo chất lượng tinh thể vượt trội cho các ứng dụng quan trọng như gallium nitride (GAN) và sản xuất bán dẫn băng thông rộng silicon cacbua (SIC).

2. Khả năng kháng nhiệt độ cao đặc biệt & độ bền hóa học

Lớp phủ CVD SIC mang lại sự ổn định vật lý và hóa học nổi bật:

Độ bền nhiệt độ cao: Hoạt động ổn định lên tới 1600 ° C mà không bị phân tách hoặc biến dạng;

Khả năng chống ăn mòn: chịu được các loại khí quá trình epiticular tích cực (ví dụ: HCl, H₂), kéo dài tuổi thọ dịch vụ;

Ứng suất nhiệt thấp: Phù hợp với hệ số giãn nở nhiệt của các tấm sic, giảm rủi ro warpage.

3. Khả năng tương thích kích thước đầy đủ cho các dây chuyền sản xuất chính thống

Có sẵn trong các cấu hình 6 inch, 8 inch và 12 inch, bộ nhớ hỗ trợ các ứng dụng đa dạng, bao gồm chất bán dẫn thế hệ thứ ba, thiết bị năng lượng và chip RF. Bề mặt được thiết kế chính xác của nó đảm bảo tích hợp liền mạch với AMTA và các lò phản ứng epiticular chính khác, cho phép nâng cấp dây chuyền sản xuất nhanh.

4. Đột phá sản xuất cục bộ

Tận dụng các công nghệ CVD và công nghệ hậu xử lý độc quyền, chúng tôi đã phá vỡ sự độc quyền ở nước ngoài đối với các chất nhạy cảm được phủ SIC tinh khiết cao, cung cấp cho khách hàng trong nước và toàn cầu một sự thay thế hiệu quả, hiệu quả chi phí và được hỗ trợ tại địa phương.

. Kỹ thuật xuất sắc

● Quá trình CVD chính xác: Các thông số lắng đọng được tối ưu hóa (nhiệt độ, lưu lượng khí) đảm bảo lớp phủ dày đặc, không có lỗ rỗng với độ dày đồng nhất (độ lệch ≤3%), loại bỏ ô nhiễm hạt;

● Sản xuất phòng sạch: Toàn bộ quá trình sản xuất, từ chuẩn bị cơ chất đến lớp phủ, được thực hiện trong các phòng sạch lớp 100, đáp ứng các tiêu chuẩn độ sạch cấp chất bán dẫn;

● Tùy chỉnh: Độ dày lớp phủ được thiết kế riêng, độ nhám bề mặt (RA ≤0,5μm) và các phương pháp điều trị lão hóa được phủ sẵn để tăng tốc vận hành thiết bị.

. Ứng dụng & Lợi ích của khách hàng

● Epitaxy bán dẫn thế hệ thứ ba: Lý tưởng cho sự phát triển MOCVD/MBE của SIC và GaN, tăng cường điện áp phân hủy thiết bị và hiệu quả chuyển đổi;

● Epitaxy dựa trên silicon: Cải thiện tính đồng nhất của lớp đối với các IGBT, cảm biến và các thiết bị silicon khác;

● Giá trị phân phối:

Giảm các khiếm khuyết epiticular, tăng năng suất chip;

Giảm tần suất bảo trì và tổng chi phí sở hữu;

Tăng tốc độc lập chuỗi cung ứng cho thiết bị và vật liệu bán dẫn.

Là người tiên phong trong các chất nhạy cảm wafer được phủ CVD CVD cao ở Trung Quốc, chúng tôi cam kết thúc đẩy sản xuất chất bán dẫn thông qua công nghệ tiên tiến. Các giải pháp của chúng tôi đảm bảo hiệu suất đáng tin cậy cho cả dây chuyền sản xuất mới và trang bị thiết bị kế thừa, trao quyền cho các quy trình epiticular với chất lượng và hiệu quả chưa từng có.

Tính chất vật lý cơ bản của lớp phủ CVD sic
