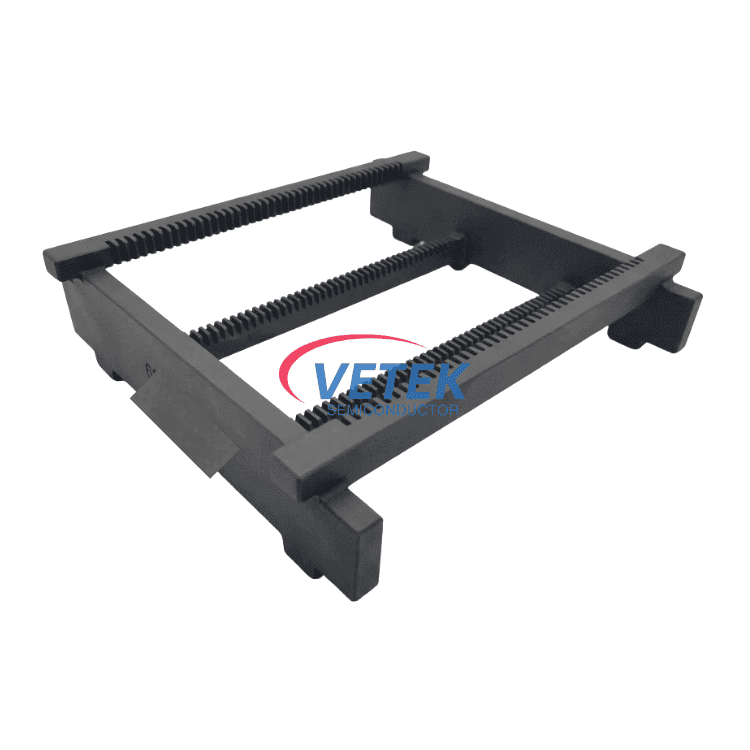

Thuyền wafer phủ CVD SiC có độ tinh khiết cao

1. Yếu tố hiệu suất cốt lõi?

• Độ tinh khiết ở mức 7N:Chúng tôi duy trì tiêu chuẩn độ tinh khiết 99,99999% (7N). Điều này là không thể thương lượng để ngăn chặn các chất ô nhiễm kim loại di chuyển vào tấm bán dẫn trong các bước truyền động hoặc oxy hóa dài.
• Con dấu CVD (50–300μm):Chúng tôi không chỉ “sơn” bề mặt. Lớp SiC CVD 50–300μm của chúng tôi tạo ra lớp bịt kín hoàn toàn trên bề mặt. Điều này giúp loại bỏ độ xốp, có nghĩa là thuyền sẽ không bẫy hóa chất hoặc thải các hạt ngay cả khi tiếp xúc nhiều lần với khí phản ứng hoặc làm sạch SPM/DHF mạnh.
• Độ cứng nhiệt:Khả năng giãn nở nhiệt thấp tự nhiên của Silicon Carbide giữ cho những chiếc thuyền này luôn thẳng hàng. Chúng sẽ không bị võng hoặc xoắn trong quá trình tôi nhiệt nhanh (RTA), đảm bảo cánh tay robot luôn chạm vào đúng khe mà không bị kẹt.
• Năng suất bền vững:Bề mặt được thiết kế để có độ bám dính sản phẩm phụ thấp. Ít tích tụ hơn có nghĩa là ít hạt va vào tấm wafer của bạn hơn và chạy nhiều hơn giữa các chu kỳ làm sạch băng ướt.

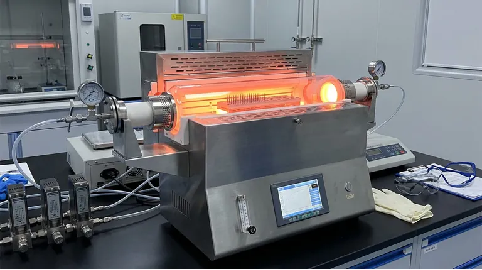

• Hình học tùy chỉnh:Mỗi fab có thiết lập riêng của nó. Chúng tôi gia công những thứ này theo bản vẽ Bước và Khe cụ thể của bạn, cho dù bạn đang chạy lò nung ngang hay dây chuyền tự động dọc 300mm.

2. Khả năng tương thích quy trình

• Bầu không khí:Chịu được môi trường TMGa, AsH₃ và O₂ nồng độ cao.
• Phạm vi nhiệt:Hoạt động ổn định lâu dài ở nhiệt độ lên tới 1400°C.
• Nguyên vật liệu:Được thiết kế đặc biệt cho các quá trình oxy hóa và khuếch tán của các tấm wafer Logic, Power và Analog.
