MOCVD epitaxial wafer cung cấp

Chất bán dẫn Vetek đã tham gia vào ngành tăng trưởng epiticular của chất bán dẫn trong một thời gian dài và có kinh nghiệm phong phú và xử lý các kỹ năng trong các sản phẩm nhạy cảm wafer epiticular MOCVD. Ngày nay, chất bán dẫn Vetek đã trở thành nhà sản xuất và nhà cung cấp MOCVD Wafer hàng đầu của Trung Quốc, và các bộ xử lý wafer mà nó cung cấp đã đóng một vai trò quan trọng trong việc sản xuất các tấm wafer epiticular và các sản phẩm khác.

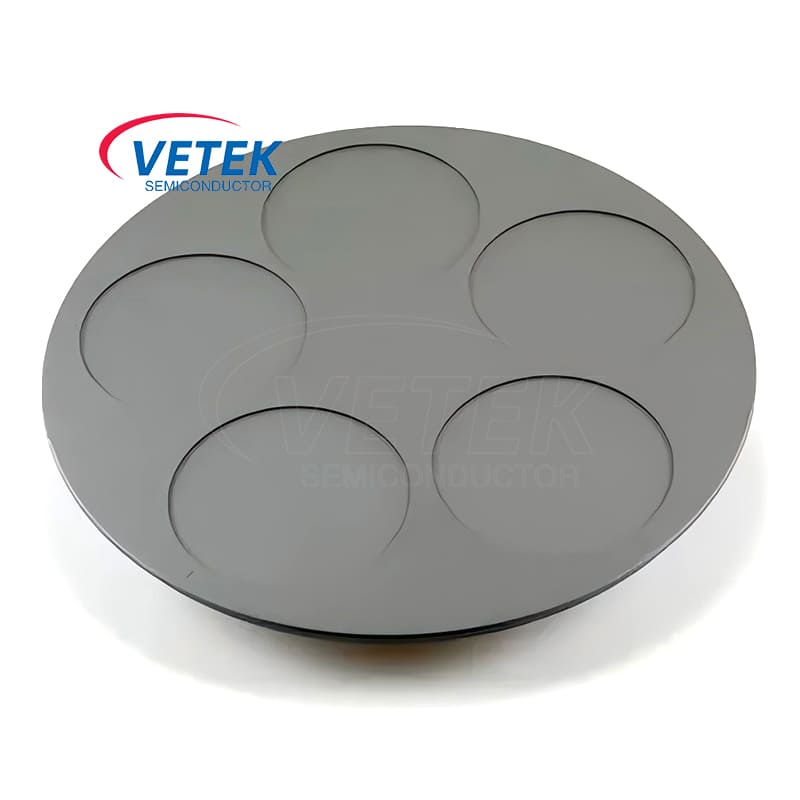

MOCVD EPITAXIAL WAFER MENFECTOR là một bộ xử lý wafer epiticular hiệu suất cao được thiết kế cho thiết bị MOCVD (Thiết bị lắng đọng hơi hóa học kim loại). Bộ nhớ được làm bằng vật liệu than chì SGL và phủ bằng lớp phủ cacbua silicon, kết hợp độ dẫn nhiệt cao của than chì với nhiệt độ cao và khả năng chống ăn mòn cao của SIC, và phù hợp với môi trường làm việc khắc nghiệt của nhiệt độ cao, áp suất cao và khí gas trong quá trình tăng trưởng của các chất tăng trưởng.


Vật liệu than chì SGL có độ dẫn nhiệt tuyệt vời, đảm bảo rằng nhiệt độ của wafer epiticular được phân phối đều trong quá trình tăng trưởng và cải thiện chất lượng của lớp epiticular. Lớp phủ SIC được phủ cho phép bộ cảm ứng chịu được nhiệt độ cao hơn 1600 và thích nghi với môi trường nhiệt cực đoan trong quá trình MOCVD. Ngoài ra, lớp phủ SIC có thể chống lại hiệu quả các khí phản ứng nhiệt độ cao và ăn mòn hóa học, kéo dài tuổi thọ của bộ nhớ và giảm ô nhiễm.


Vetksemi sườn MOCVD Epitaxial Wafer có thể được sử dụng để thay thế cho các phụ kiện của các nhà cung cấp thiết bị MOCVD như Aixtron.MOCVD Susceptor for Epitaxial Growth


● Kích thước: Có thể được tùy chỉnh theo nhu cầu của khách hàng (có sẵn kích thước tiêu chuẩn).

● Khả năng mang theo: Có thể mang nhiều hoặc thậm chí hơn 50 tấm wafer epiticular tại một thời điểm (tùy thuộc vào kích thước độ nhạy).

● Xử lý bề mặt: Lớp phủ SIC, kháng ăn mòn, kháng oxy hóa.


Nó là một phụ kiện quan trọng cho một loạt các thiết bị tăng trưởng wafer epiticular


● Công nghiệp bán dẫn: Được sử dụng cho sự phát triển của các tấm epiticular như đèn LED, điốt laser và chất bán dẫn công suất.

● Ngành công nghiệp quang điện tử: Hỗ trợ sự tăng trưởng epiticular của các thiết bị quang điện tử chất lượng cao.

● Nghiên cứu và phát triển vật liệu cao cấp: Áp dụng cho việc chuẩn bị epiticular của chất bán dẫn mới và vật liệu quang điện tử.


Tùy thuộc vào loại thiết bị MOCVD của khách hàng và nhu cầu sản xuất, chất bán dẫn Vetek cung cấp các dịch vụ tùy chỉnh, bao gồm kích thước nhạy cảm, vật liệu, xử lý bề mặt, v.v., để đảm bảo rằng giải pháp phù hợp nhất được cung cấp cho khách hàng.


Cấu trúc tinh thể màng CVD sic

CVD SIC FILM CRYSTAL STRUCTURE


Tính chất vật lý cơ bản của lớp phủ CVD sic

Tính chất vật lý cơ bản của lớp phủ CVD sic
Tài sản
Giá trị điển hình
Cấu trúc tinh thể
FCC polycrystalline pha, chủ yếu (111) định hướng
Mật độ lớp phủ sic
3,21 g/cm³
Độ cứng của lớp phủ sic
Độ cứng 2500 Vickers (tải 500g)
Kích thước hạt
2 ~ 10 mm
Độ tinh khiết hóa học
99,9995%
Công suất nhiệt
640 J · kg-1· K-1
Nhiệt độ thăng hoa
2700
Sức mạnh uốn
415 MPa RT 4 điểm
Mô đun của trẻ
430 GPA 4pt uốn cong, 1300 ℃
Độ dẫn nhiệt
300W · m-1· K-1
Mở rộng nhiệt (CTE)
4,5 × 10-6K-1

Nó bán dẫn MOCVD EPITAXIAL WAFER SHOTSOR

SiC Coating Graphite substrateMOCVD epitaxial wafer susceptor test
