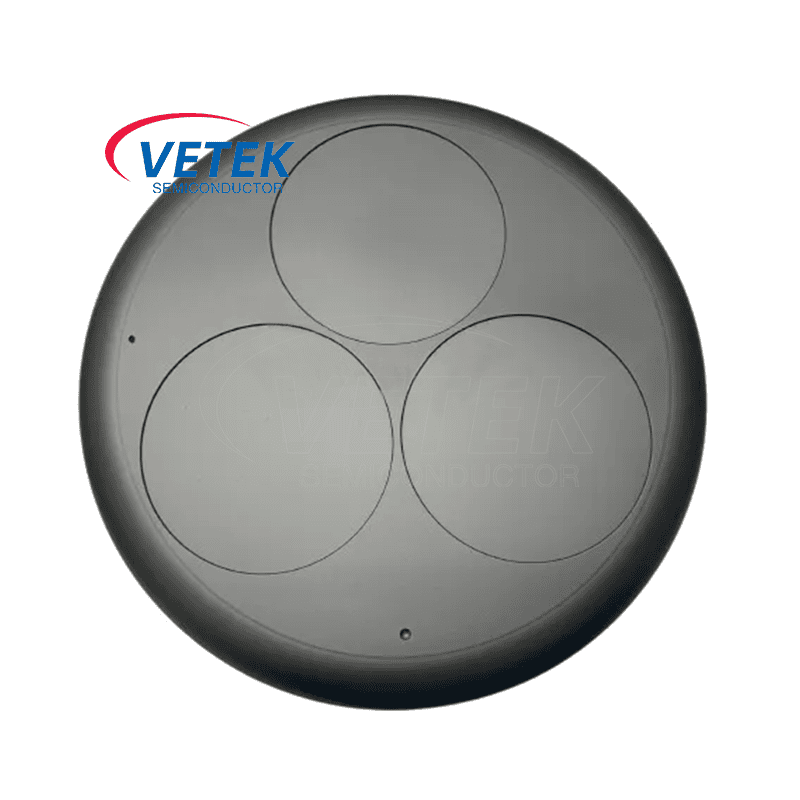

CVD sic Lớp phủ Wafer Epi M cảm

Vetek S bán dẫn CVD SIC Lớp phủ Wafer EPI được thiết kế đặc biệt cho quá trình lắng đọng hơi hóa học hữu cơ kim loại (MOCVD) và đặc biệt phù hợp với sự tăng trưởng epiticular của silicon cacbua (SIC). Sử dụng chất nền than chì tiên tiến kết hợp với lớp phủ SIC kết hợp các thuộc tính tốt nhất của cả hai vật liệu để đảm bảo hiệu suất vượt trội trong quy trình sản xuất chất bán dẫn.

Chính xácN và hiệu quả: Hỗ trợ hoàn hảo cho quy trình MOCVD

Trong sản xuất chất bán dẫn, độ chính xác và hiệu quả là rất quan trọng. CVD SIC SIC của Vetek SemicDuctor SIC Wafer EPI Suffor cung cấp một nền tảng ổn định và đáng tin cậy cho các wafer sic, đảm bảo kiểm soát chính xác trong quá trình tăng trưởng epiticular. Lớp phủ SIC làm tăng đáng kể độ dẫn nhiệt của stent, giúp đạt được quản lý nhiệt độ tuyệt vời. Điều này là rất quan trọng để đảm bảo tăng trưởng vật liệu thống nhất và duy trì tính toàn vẹn của lớp phủ SIC.

Khả năng kháng hóa chất và độ bền tuyệt vời

Lớp phủ SIC bảo vệ hiệu quả chất nền than chì khỏi các hóa chất ăn mòn trong quá trình MOCVD, do đó kéo dài tuổi thọ của người sử dụng wafer và giảm chi phí bảo trì. Điện trở hóa học này cho phép người giữ wafer duy trì hiệu suất ổn định trong môi trường sản xuất khắc nghiệt, giảm đáng kể tần suất thay thế và thời gian ngừng hoạt động của thiết bị.

Sự ổn định chính xác về chiều và sự liên kết chính xác cao

Người giữ wafer Vetek MOCVD sử dụng quy trình sản xuất chính xác để đảm bảo sự ổn định kích thước tuyệt vời. Điều này rất quan trọng cho sự liên kết chính xác của các tấm wafer trong quá trình tăng trưởng, ảnh hưởng trực tiếp đến chất lượng và hiệu suất của sản phẩm cuối cùng. Dấu ngoặc của chúng tôi được thiết kế để đáp ứng chặt chẽ các yêu cầu dung nạp và có hoàn thiện bề mặt nhất quán, đảm bảo rằng hệ thống MOCVD hoạt động ở trạng thái hiệu quả và ổn định.

Thiết kế hạng nhẹ: Cải thiện hiệu quả sản xuất

CVD SIC Lớp phủ Wafer EPI M cảm áp dụng thiết kế hạng nhẹ, giúp đơn giản hóa quá trình hoạt động và cài đặt. Thiết kế này không chỉ cải thiện trải nghiệm người dùng, mà còn giảm hiệu quả thời gian chết trong môi trường sản xuất thông lượng cao. Dễ dàng hoạt động làm cho dây chuyền sản xuất hiệu quả hơn, giúp các nhà sản xuất tối ưu hóa quy trình làm việc và tăng sản lượng.

Đổi mới và độ tin cậy: Lời hứa Vetek

Lựa chọn bộ cảm ứng wafer SIC của Bán dẫn Vetek có nghĩa là chọn một sản phẩm kết hợp sự đổi mới và độ tin cậy. Cam kết của chúng tôi về chất lượng đảm bảo rằng mỗi người giữ wafer được kiểm tra nghiêm ngặt để đáp ứng các tiêu chuẩn cao của ngành. Bán dẫn Vetek cam kết cung cấp các công nghệ và giải pháp tiên tiến cho ngành công nghiệp bán dẫn, hỗ trợ các dịch vụ tùy chỉnh và chân thành hy vọng sẽ trở thành đối tác lâu dài của bạn ở Trung Quốc.

Với bộ cảm nhận CVD Wafer EPI của Vetek S bán dẫn, bạn sẽ có thể đạt được độ chính xác, hiệu quả và hiệu quả chi phí cao hơn trong sản xuất chất bán dẫn, giúp quy trình sản xuất của bạn đạt đến tầm cao mới.

Vetek S bán dẫn CVD SIC Lớp phủ Wafer EPI SHIB
