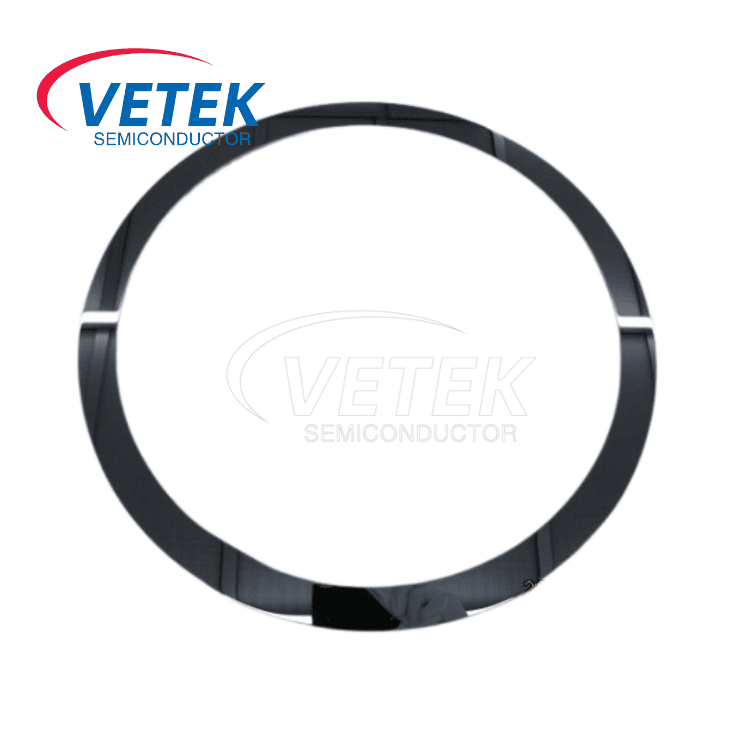

Tập trung vòng để khắc

Nhẫn lấy nét cho khắc là thành phần chính để đảm bảo độ chính xác và ổn định của quá trình. Các thành phần này được lắp ráp chính xác trong buồng chân không để đạt được gia công đồng đều của các cấu trúc nano trên bề mặt wafer thông qua kiểm soát chính xác sự phân bố plasma, nhiệt độ cạnh và đồng nhất điện trường.

Vòng khắc silicon đơn tinh thể là các thành phần thiết yếu trong các quá trình khắc bán dẫn bằng cách duy trì sự ổn định của môi trường plasma, bảo vệ thiết bị và tấm wafer, tối ưu hóa việc sử dụng tài nguyên và điều chỉnh theo yêu cầu quy trình nâng cao. Hiệu suất của nó ảnh hưởng trực tiếp đến năng suất và chi phí sản xuất chip.


Vòng lấy nét khắc, điện cực và vv (bộ điều khiển nhiệt độ cạnh) là các vật dụng cốt lõi để đảm bảo tính đồng nhất plasma, kiểm soát nhiệt độ và lặp lại quá trình. Các thành phần này được lắp ráp chính xác trong buồng chân không của CVD, khắc và thiết bị phim và xác định trực tiếp độ chính xác và năng suất của việc khắc từ cạnh đến trung tâm của wafer.


Để đáp ứng nhu cầu nghiêm ngặt về các tính chất vật liệu trong các quy trình sản xuất cao cấp, Veteksemi đổi mới bằng cách sử dụng silicon đơn tinh thể cao với điện trở suất 10-20Ω · cm để sản xuất các vòng tập trung và hỗ trợ hàng tiêu dùng. Thông qua tối ưu hóa hợp tác của khoa học vật liệu, thiết kế điện và nhiệt động lực học, Veteksemi có thể sản xuất các vòng tập trung và hỗ trợ hàng tiêu dùng. Toàn diện vượt qua các giải pháp thạch anh truyền thống để đạt được những cải tiến đột phá về tuổi thọ, độ chính xác và hiệu quả chi phí.


Focus ring for etching diagram


So sánh vật liệu cốt lõi và tối ưu hóa điện trở suất

Silicon Monocrystalline Vs. Quartz


Dự án

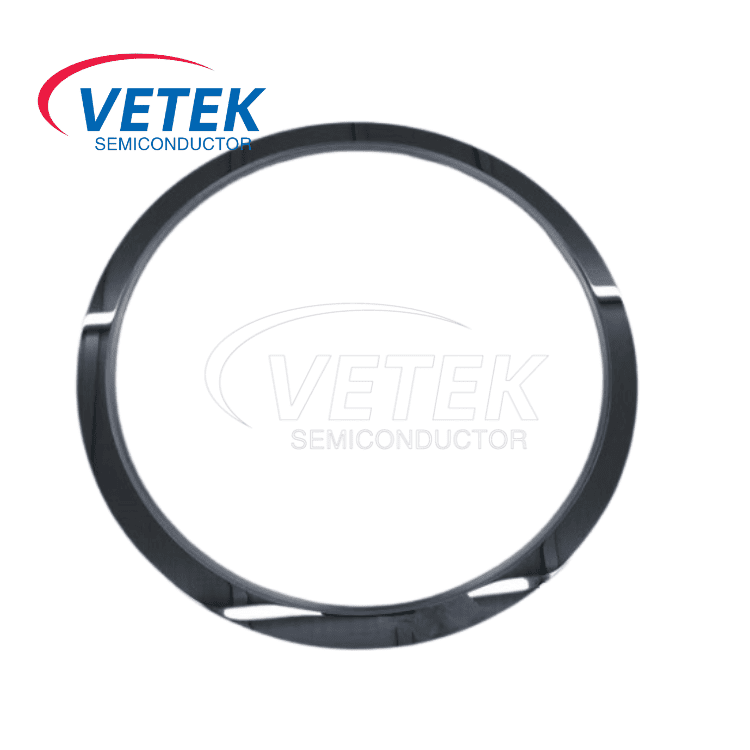

Vòng tập trung silicon đơn tinh thể (10-20 ω · cm)
Vòng tập trung thạch anh
Khả năng chống ăn mòn huyết tương
Life 5000-8000 wafers (quy trình dựa trên fluorine/clo)
Tuổi thọ 1500-2000 wafer
Độ dẫn nhiệt
149 W/m · K (tản nhiệt nhanh, dao động ΔT ± 2)
1,4W /m · K (biến động ± 10)
Hệ số giãn nở nhiệt
2,6 × 10⁻⁶/k (phù hợp với wafer, biến dạng bằng không)
0,55 × 10⁻⁶/k (dịch chuyển dễ dàng)
Mất điện môi
TanΔ <0,001 (điều khiển điện trường chính xác)
TanΔ ~ 0,0001 (biến dạng điện trường)
Độ nhám bề mặt
RA <0,1μm (Tiêu chuẩn sạch lớp 10)
RA <0,5μm (nguy cơ hạt cao)


Sản phẩm Core Advantage


1. Độ chính xác của quy trình cấp nguyên tử

Tối ưu hóa điện trở suất + đánh bóng cực kỳ chính xác (RA <0,1μm) giúp loại bỏ nhiễm độc micro và ô nhiễm hạt để đáp ứng các tiêu chuẩn bán F47.

Mất điện môi (TanΔ <0,001) rất phù hợp với môi trường điện môi wafer, tránh biến dạng điện trường cạnh và hỗ trợ khắc 3D NAND 89,5 ° ± 0,3 °.


2. Khả năng tương thích hệ thống thông minh

Được tích hợp với mô -đun điều khiển nhiệt độ cạnh ETC, lưu lượng không khí làm mát được điều chỉnh động bởi thuật toán nhiệt và AI để bù độ trôi nhiệt của buồng.

Hỗ trợ mạng khớp RF tùy chỉnh, phù hợp cho các máy chính như Amat Centura, Lam Research KIYO và ICP/ĐCSTRE PLASMA.


3. Hiệu quả chi phí toàn diện

Tuổi thọ của silicon đơn tinh thể dài hơn 275% so với thạch anh, chu kỳ bảo trì là hơn 3.000 giờ và chi phí toàn diện về quyền sở hữu (TCO) giảm 30%.

Dịch vụ tùy chỉnh độ dốc điện trở (5-100Ω · cm), khớp chính xác với cửa sổ quy trình khách hàng (như vật liệu khắc dải rộng GaN/sic).


Ảnh hưởng của điện trở suất


Dự án
Vòng tập trung silicon đơn tinh thể (10-20 ω · cm)
Silicon đơn tinh thể điện trở cao> 50 ω · cm)
Vòng tập trung thạch anh
Sự thuần khiết
> 99,9999%
> 99,9999%
> 99,99%
Cuộc sống ăn mòn (số lượng wafer)
5000-8000
3000-5000
1500-2000
Ổn định sốc nhiệt
T> 500 ℃/s
T> 300 ℃/s
Δt <200 ℃/s
Rò rỉ mật độ hiện tại
<1 μa/cm²
/ /
Năng suất wafer được tăng lên thành
+1,2%~ 1,8%
+0,3%~ 0,7%
Giá trị cơ sở

Điều khoản thương mại sản phẩm


Số lượng đơn hàng tối thiểu
1 bộ
Giá
Liên hệ để báo giá tùy chỉnh
Chi tiết đóng gói
Gói xuất tiêu chuẩn
Thời gian giao hàng
Thời gian giao hàng: 30-35 ngày sau khi xác nhận đơn đặt hàng
Điều khoản thanh toán
T/t
Khả năng cung cấp
600 bộ/tháng

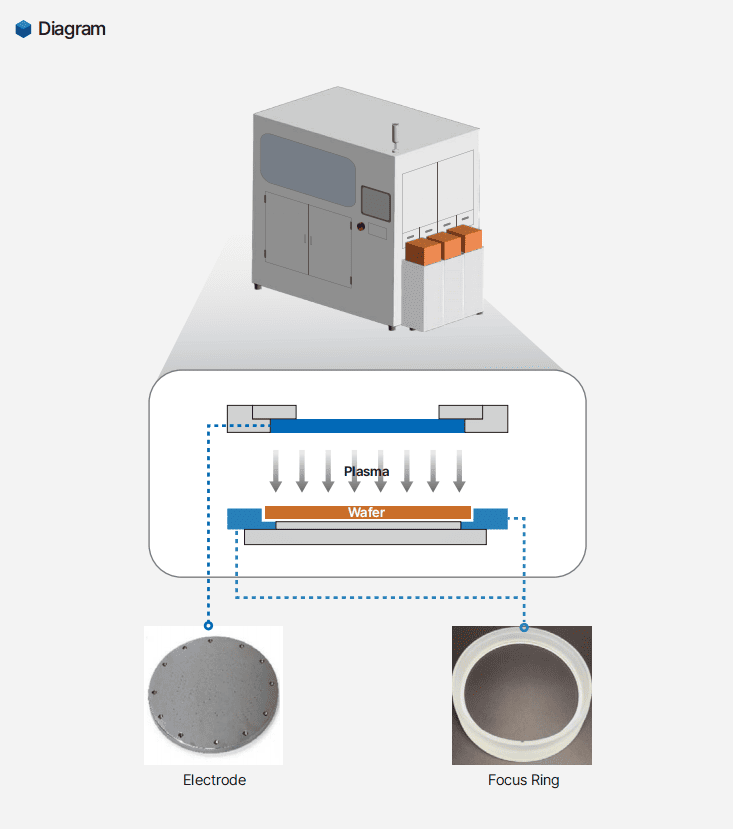

Focus ring for etching working diagram
