Epitaxy cacbua silic

Việc chuẩn bị epitaxy cacbua silic chất lượng cao phụ thuộc vào công nghệ tiên tiến và thiết bị, phụ kiện thiết bị. Hiện nay, phương pháp tăng trưởng epitaxy cacbua silic được sử dụng rộng rãi nhất là lắng đọng hơi hóa học (CVD). Nó có ưu điểm là kiểm soát chính xác độ dày màng epiticular và nồng độ pha tạp, ít khuyết tật hơn, tốc độ tăng trưởng vừa phải, điều khiển quá trình tự động, v.v., và là một công nghệ đáng tin cậy đã được áp dụng thành công về mặt thương mại.

Epitaxy CVD cacbua silic thường sử dụng thiết bị CVD tường nóng hoặc tường ấm, đảm bảo sự tiếp tục của SiC tinh thể 4H của lớp epitaxy trong điều kiện nhiệt độ tăng trưởng cao (1500 ~ 1700oC), CVD tường nóng hoặc tường ấm sau nhiều năm phát triển, theo Mối quan hệ giữa hướng luồng không khí vào và bề mặt nền, Buồng phản ứng có thể được chia thành lò phản ứng cấu trúc ngang và lò phản ứng cấu trúc dọc.

Có ba chỉ số chính về chất lượng của lò epiticular SIC, thứ nhất là hiệu suất tăng trưởng epiticular, bao gồm độ đồng đều độ dày, độ đồng đều doping, tỷ lệ khuyết tật và tốc độ tăng trưởng; Thứ hai là hiệu suất nhiệt độ của chính thiết bị, bao gồm tốc độ làm nóng/làm mát, nhiệt độ tối đa, độ đồng đều nhiệt độ; Cuối cùng, hiệu suất chi phí của chính thiết bị, bao gồm giá cả và công suất của một thiết bị.

Ba loại lò tăng trưởng epiticular silic cacbua và sự khác biệt của các phụ kiện cốt lõi

CVD tường nóng ngang (model PE1O6 điển hình của công ty LPE), CVD hành tinh tường ấm (model Aixtron G5WWC/G10 điển hình) và CVD tường gần nóng (đại diện bởi EPIREVOS6 của công ty Nuflare) là các giải pháp kỹ thuật thiết bị epiticular chủ đạo đã được hiện thực hóa trong các ứng dụng thương mại ở giai đoạn này. Ba thiết bị kỹ thuật này cũng có những đặc điểm riêng và có thể được lựa chọn theo nhu cầu. Cấu trúc của chúng được thể hiện như sau:

Các thành phần cốt lõi tương ứng như sau:

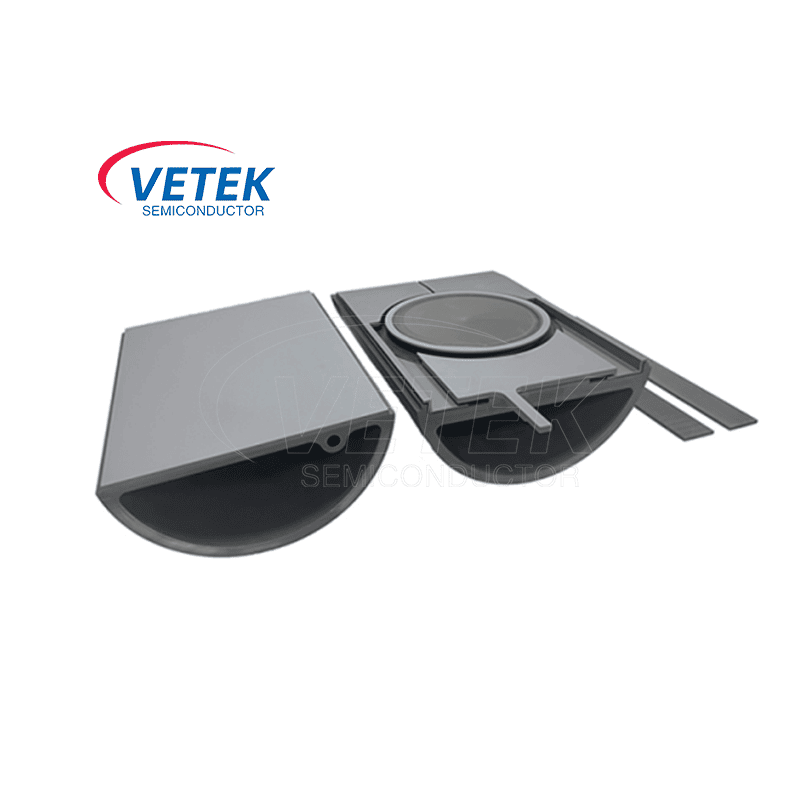

(a) Phần lõi loại ngang tường nóng- Bộ phận Halfmoon bao gồm

Cách nhiệt hạ lưu

Lớp cách nhiệt chính phía trên

Nửa vầng trăng trên

Cách nhiệt ngược dòng

Phần chuyển tiếp 2

Phần chuyển tiếp 1

Vòi phun khí bên ngoài

Ống thở thon

Vòi phun khí argon bên ngoài

Vòi phun khí Argon

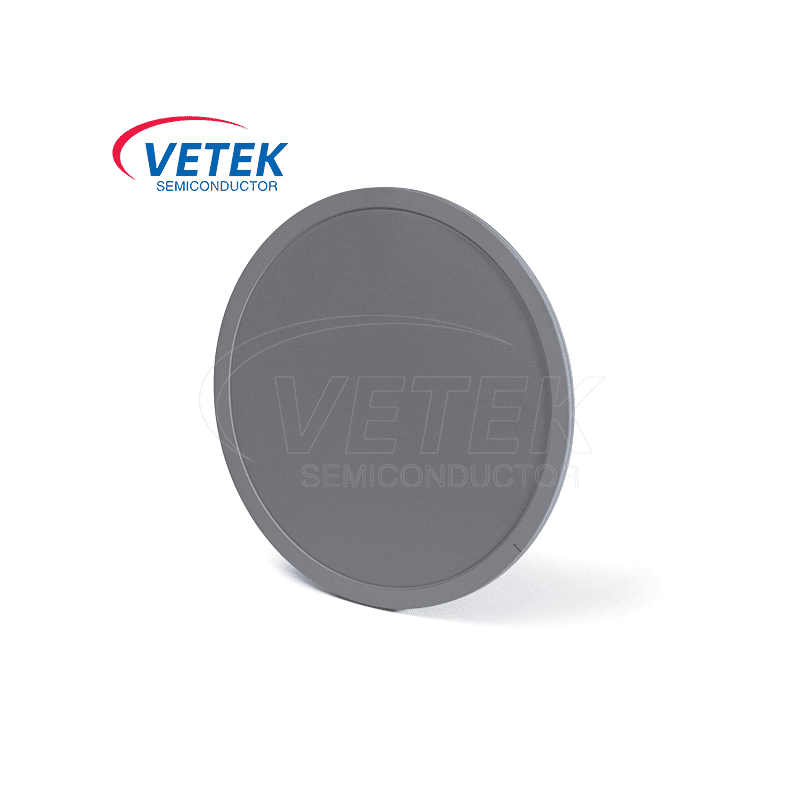

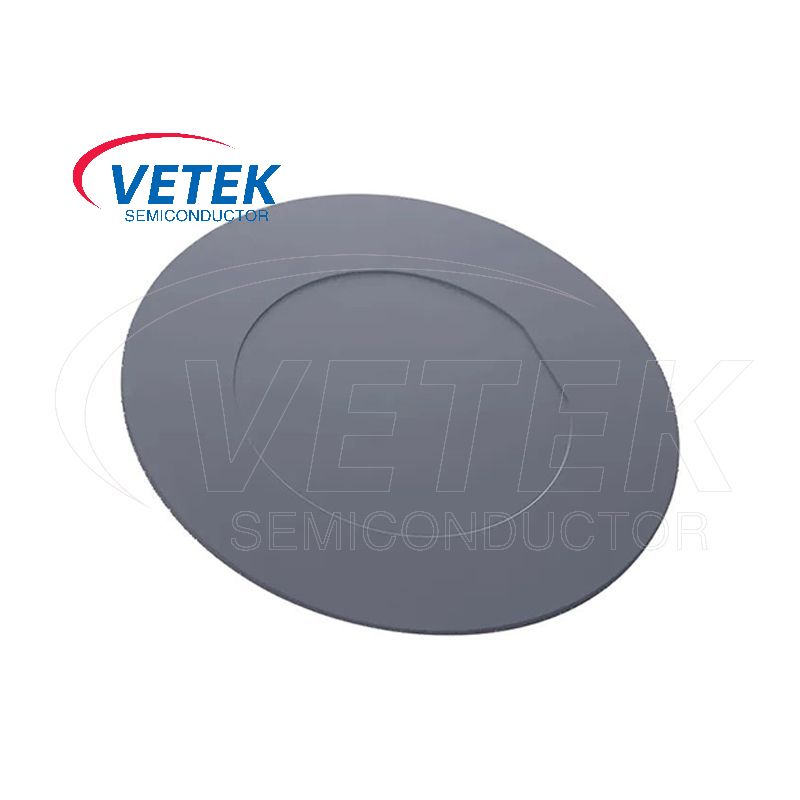

Tấm đỡ wafer

Chốt định tâm

Bảo vệ trung tâm

Nắp bảo vệ hạ lưu bên trái

Vỏ bảo vệ bên phải hạ lưu

Vỏ bảo vệ trái ngược dòng

Vỏ bảo vệ bên phải ngược dòng

Tường bên

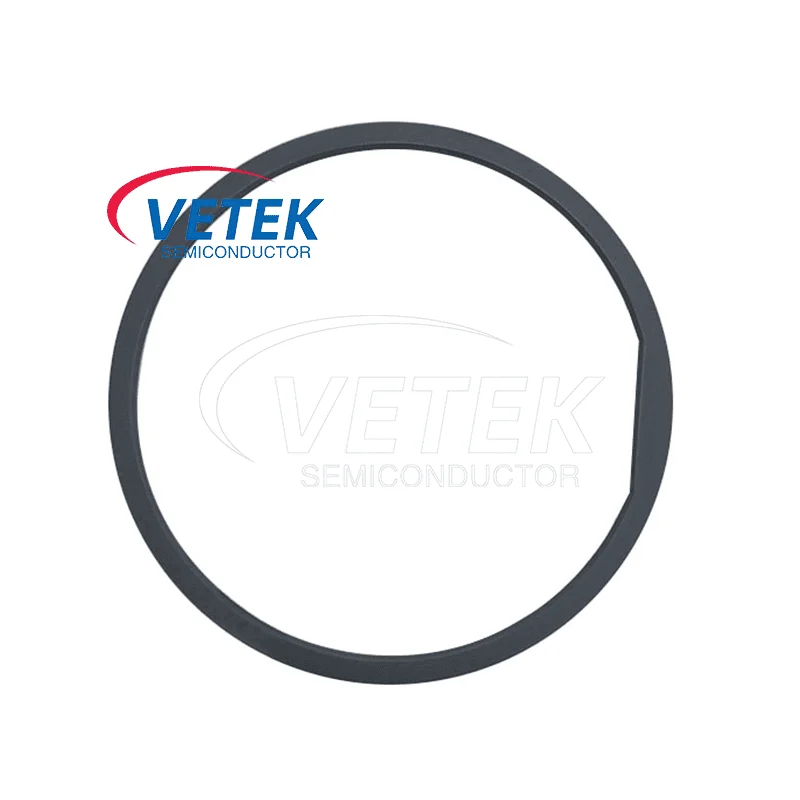

Vòng than chì

Nỉ bảo vệ

Hỗ trợ nỉ

Khối liên lạc

Xi lanh thoát khí

(b) Loại hành tinh tường ấm

Đĩa hành tinh phủ SiC & Đĩa hành tinh phủ TaC

(c) Loại tường đứng nhiệt

Nuflare (Nhật Bản): Công ty này cung cấp lò đứng hai buồng góp phần tăng năng suất sản xuất. Thiết bị có tính năng quay tốc độ cao lên tới 1000 vòng/phút, rất có lợi cho tính đồng nhất của epiticular. Ngoài ra, hướng luồng không khí của nó khác với các thiết bị khác, hướng xuống theo phương thẳng đứng, do đó giảm thiểu việc tạo ra các hạt và giảm khả năng các giọt hạt rơi xuống các tấm bán dẫn. Chúng tôi cung cấp các thành phần lõi than chì phủ SiC cho thiết bị này.

Là nhà cung cấp linh kiện thiết bị epiticular SiC, VeTek Semiconductor cam kết cung cấp cho khách hàng các linh kiện lớp phủ chất lượng cao để hỗ trợ triển khai thành công epiticular SiC.
