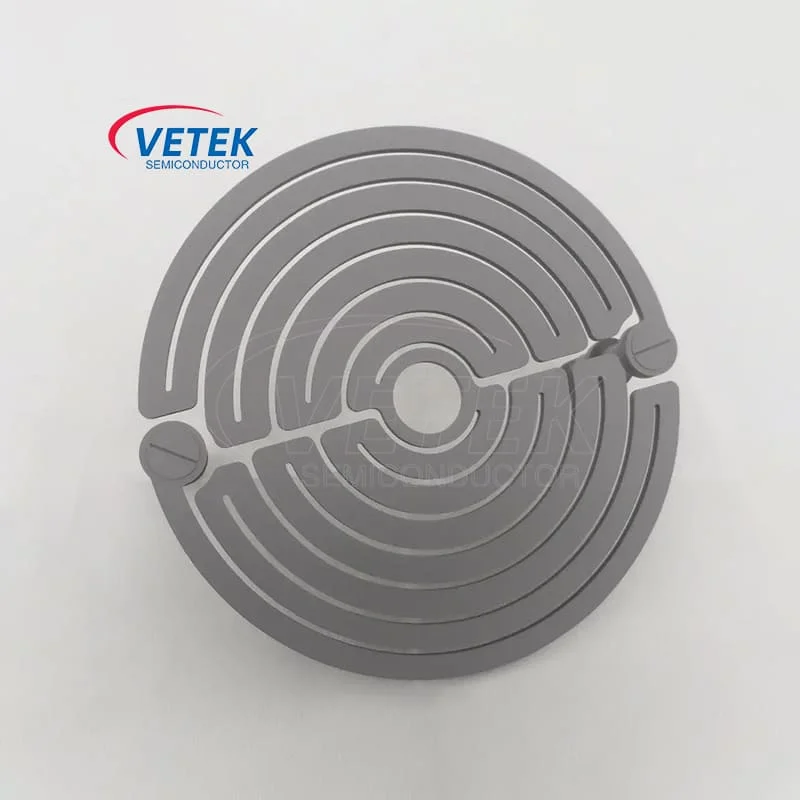

Là một nhà sản xuất và nhà cung cấp lớp phủ gốm silicon silicon chuyên nghiệp tại Trung Quốc, lớp phủ gốm cacbua silicon bán dẫn của Vetek được sử dụng rộng rãi trên các thành phần chính của thiết bị sản xuất bán dẫn, đặc biệt là khi các quy trình CVD và PECVD có liên quan. Chào mừng bạn yêu cầu.

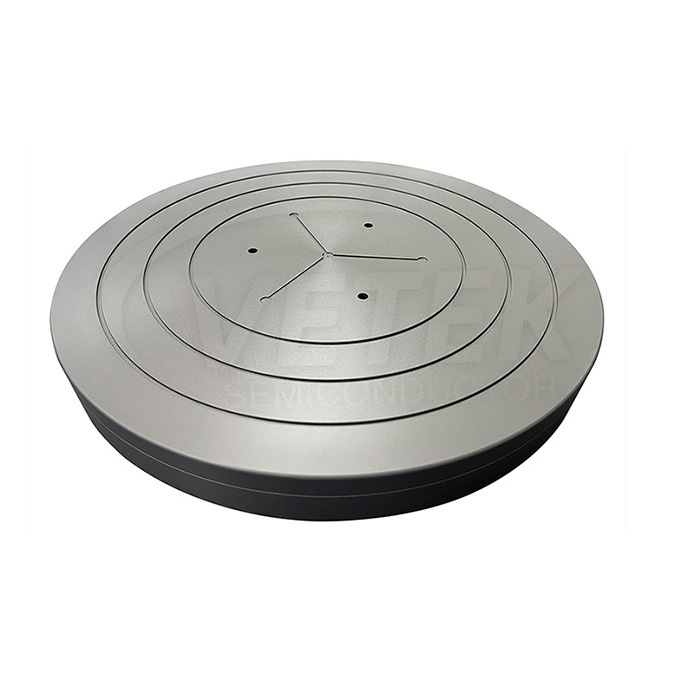

Wafer chunk Một công cụ kẹp wafer trong quy trình bán dẫn và được sử dụng rộng rãi trong PVD, CVD, ETCH và các quá trình khác. Vai trò pivotal của Wafer S bán dẫn trong sản xuất chất bán dẫn, cho phép đầu ra nhanh, chất lượng cao. Với sản xuất nội bộ, giá cả cạnh tranh và hỗ trợ R & D mạnh mẽ, chất bán dẫn Vetek vượt trội trong các dịch vụ OEM/ODM cho các thành phần chính xác. Nhìn về phía trước để yêu cầu của bạn.
