Bánh kẹp wafer

Với tư cách là nhà sản xuất chuyên nghiệp, Vetek Semiconductor muốn cung cấp cho bạn mâm cặp wafer được phủ SiC.

Vetek Semiconductor có chứng nhận ISO9001 bao gồm việc phát triển và sản xuất đầy đủ các thành phần cho thiết bị bán dẫn. Các thành phần này bao gồm thiết bị xử lý, thiết bị lắng đọng, thiết bị kiểm tra, mâm cặp bán dẫn, đồng hồ đo lưu lượng, buồng, hệ thống xử lý áp suất như tấm, khối, trục, con lăn, v.v. 5. Là đối tác của Aixtron, Veeco (10 công ty hàng đầu thế giới nhà sản xuất thiết bị), Vetek Semiconductor cung cấp các linh kiện bán dẫn chính xác cho các nhà sản xuất thiết bị bán dẫn hàng đầu tại Hoa Kỳ, thị trường bán dẫn lớn nhất thế giới.

Chuck wafer của Bán dẫn Vetek là một thành phần giai đoạn của thiết bị kiểm tra cuối cùng trong thiết bị quy trình sản xuất bán dẫn. Thông qua hệ thống kiểm soát và kiểm soát chất lượng có hệ thống, sản xuất nhanh, chất lượng cao và cạnh tranh đã đạt được. Tối ưu hóa chi phí đạt được thông qua tích hợp chiến lược cơ sở hạ tầng sản xuất và quan hệ đối tác với các nhà sản xuất chuyên gia trong nước và quốc tế về vật liệu, linh kiện, mô -đun và thiết bị.

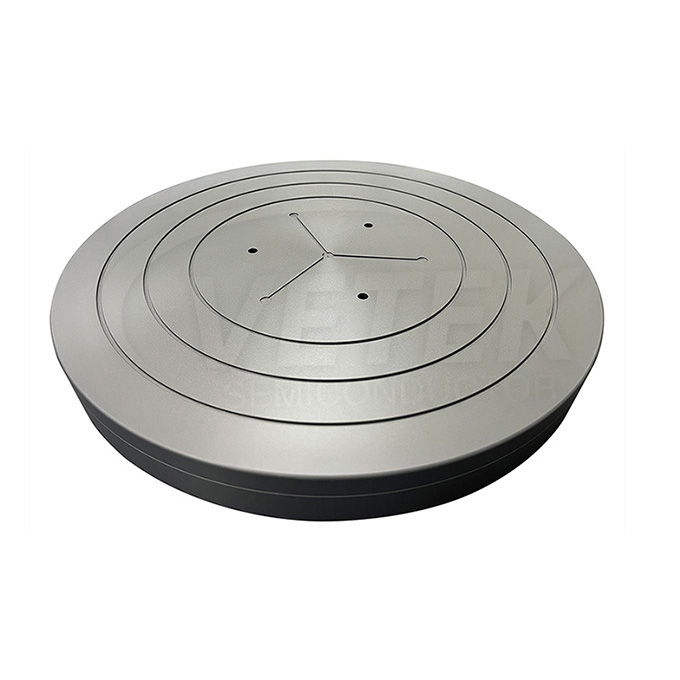

Mâm cặp wafer bán dẫn của Vetek Semiconductor được sử dụng trong thiết bị phát hiện wafer, sử dụng phương pháp gia công và công nghệ thiết kế có độ chính xác cao để đảm bảo độ phẳng của mâm cặp wafer chân không dưới 3 μm. Cách tiếp cận tỉ mỉ này đảm bảo hiệu suất và độ chính xác tuyệt vời trong việc kiểm tra wafer.

Lợi thế cốt lõi của Bán dẫn Vetek:

1. Sản xuất tại nhà máy của chúng tôi

2. Sản xuất/phân phối trực tiếp với giá trung thực.

3. Trung tâm R & D nội bộ cung cấp hỗ trợ phát triển và cải tiến chất lượng, và tích cực tham gia vào các dự án hỗ trợ nghiên cứu doanh nghiệp và quốc gia để nội địa hóa các bộ phận.

4.OEM / ODM

Tính chất vật lý cơ bản của lớp phủ CVD SiC:

Các cửa hàng sản xuất:

Tổng quan về chuỗi công nghiệp epitaxy chip bán dẫn:
